VIBRO-METER

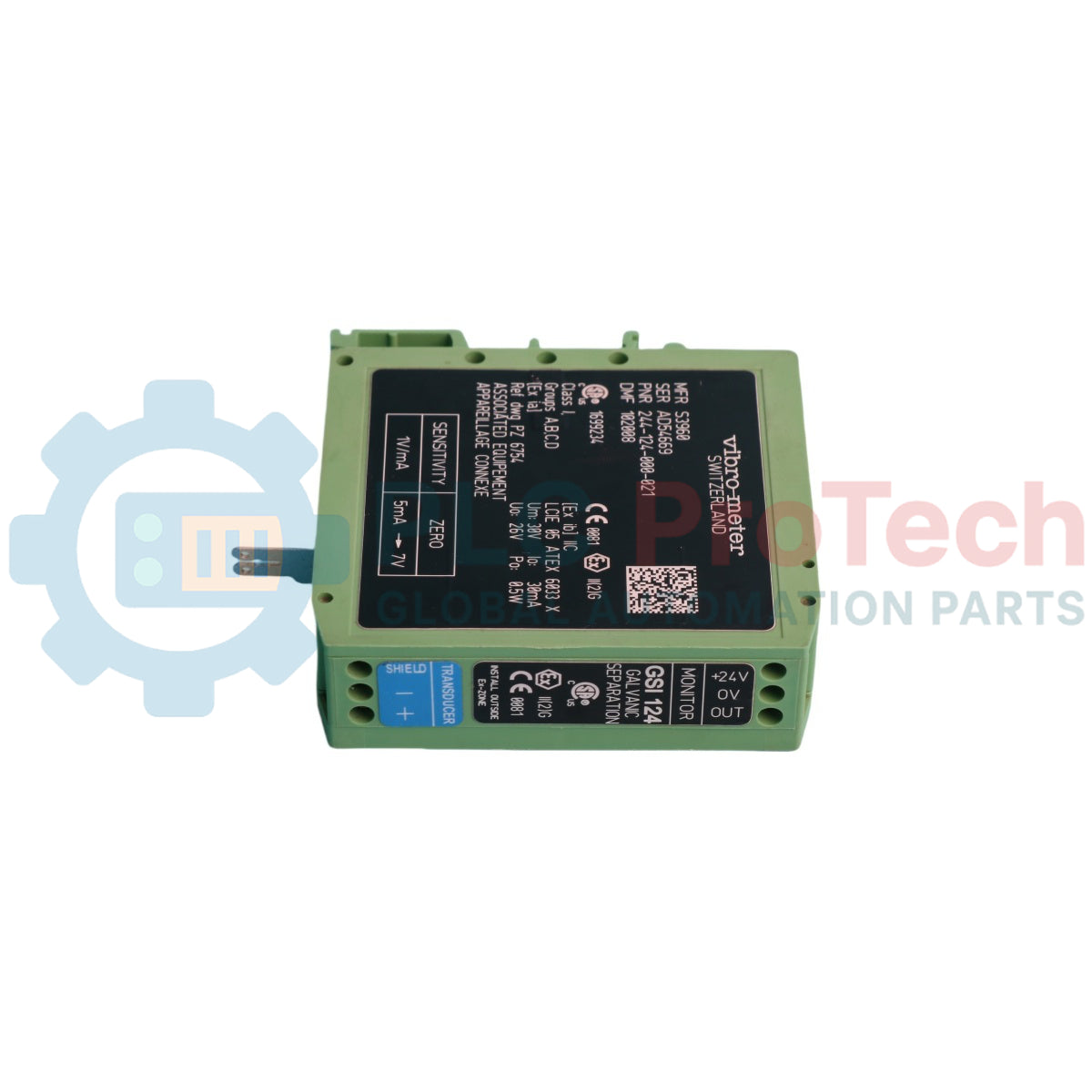

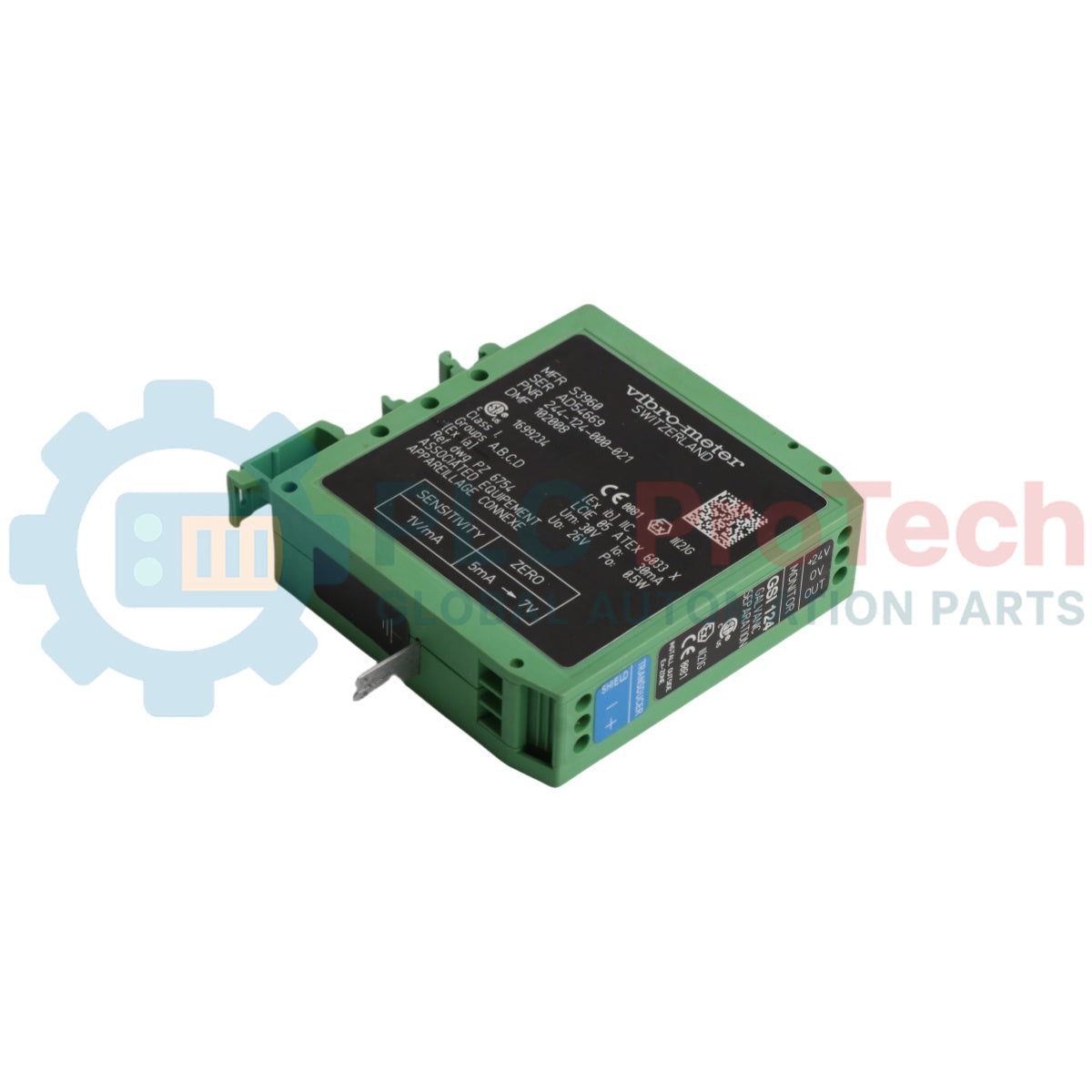

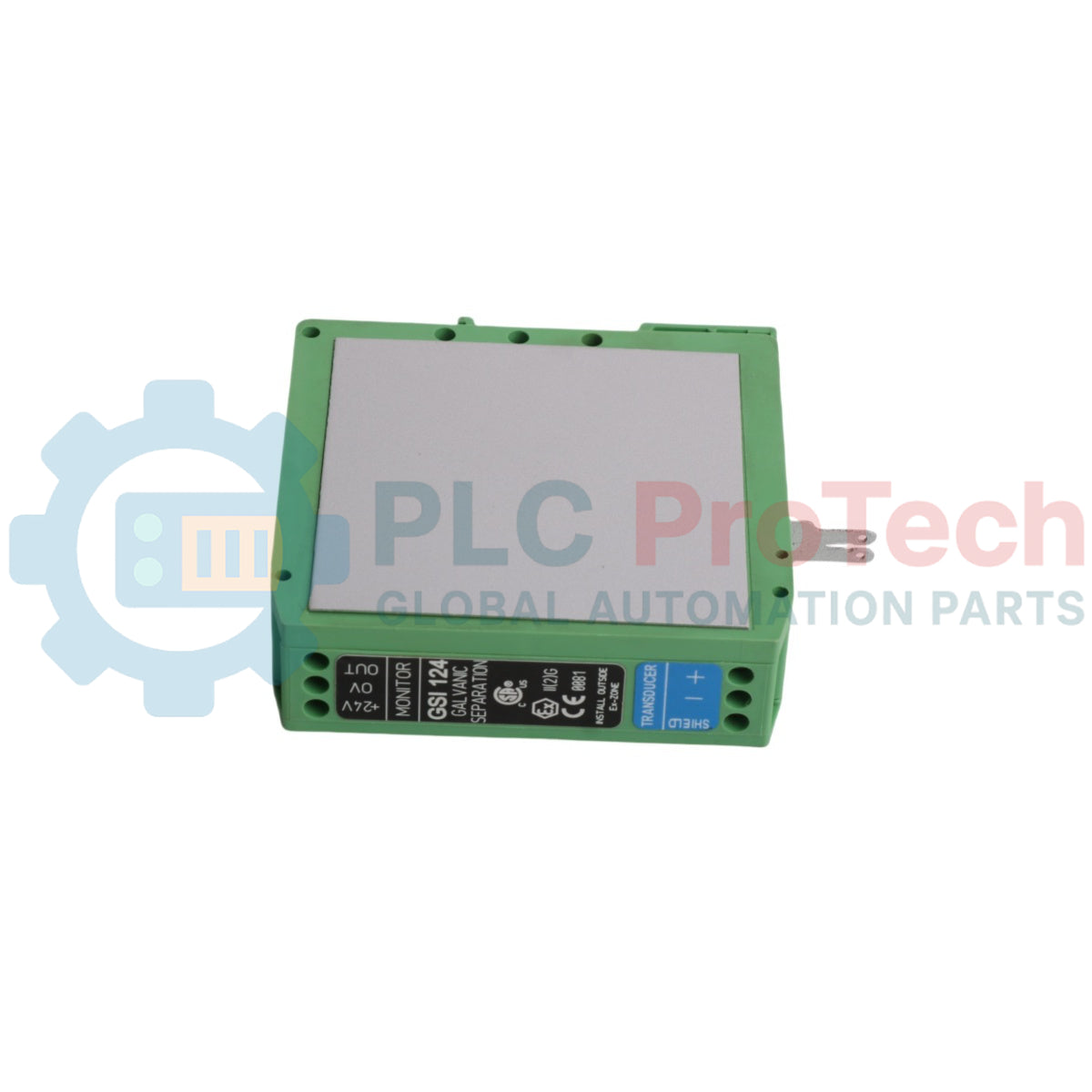

VIBRO-METER GSI127 244-127-000-017 A2-B02 ยูนิตแยกสัญญาณแบบแกลวานิก

SKU GSI127 244-127-000-017 A2-B02

มีในสต็อก
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: VIBRO-METER

  • Product No.: GSI127 244-127-000-017 A2-B02

  • Country of origin:สหรัฐอเมริกา

  • Product Type: ยูนิตแยกสัญญาณแบบแกลวานิก

  • Barcode: 8537101190

  • Payment: T/T, Western Union

  • Weight: 250g

  • Dimensions: 3.2 ซม. x 10.6 ซม. x 13 ซม.

  • Shipping port: Xiamen

  • Warranty: 12 months

ภาพรวมผลิตภัณฑ์

 GSI127 244-127-000-017 (GSI127) เป็นยูนิตแยกทางไฟฟ้าแบบแกลวานิกประสิทธิภาพสูง ซึ่งออกแบบมาสำหรับใช้งานภายในระบบ Vibro-Meter VM600 และระบบป้องกันเครื่องจักร ยูนิตนี้ทำหน้าที่เป็นอินเทอร์เฟซสำคัญด้านความปลอดภัยและการปรับสภาพสัญญาณ โดยให้การแยกทางไฟฟ้าระหว่างตัวปรับสภาพสัญญาณที่ติดตั้งภาคสนาม (เช่น IQS450) กับระบบมอนิเตอร์ (เช่นการ์ด MPC4) ด้วยการป้องกันกราวด์ลูปและปกป้องอุปกรณ์อิเล็กทรอนิกส์ที่ไวต่อสัญญาณจากแรงดันไฟฟ้าชั่วขณะระดับสูง GSI 127 จึงช่วยรักษาความถูกต้องของข้อมูลการสั่นสะเทือนและการกระจัดในสภาพแวดล้อมอุตสาหกรรมที่มีความต้องการสูงที่สุด รวมถึงโรงไฟฟ้าและพื้นที่โรงกลั่นที่มีอันตราย

การกำหนดค่าทางเทคนิค (เจาะลึก)

การกำหนดค่า 244-127-000-017 (A2-B02) ได้รับการปรับให้เหมาะสมโดยเฉพาะสำหรับการส่งสัญญาณความแม่นยำสูงและการจ่ายไฟให้เซนเซอร์ภาคสนาม

  • การแยกทางไฟฟ้าแบบแกลวานิก: ใช้การคัปปลิงด้วยหม้อแปลงที่มีความสมบูรณ์สูง เพื่อให้เกิดการแยก 3 ทาง (อินพุต เอาต์พุต และแหล่งจ่ายไฟ) ช่วยกำจัดสัญญาณรบกวนที่เกิดจากความแตกต่างของศักย์กราวด์ได้อย่างมีประสิทธิภาพ

  • การกระจายแหล่งจ่ายไฟ: ยูนิตนี้ส่งจ่ายไฟแบบปลอดภัยในตัวไปยังตัวปรับสภาพสัญญาณฝั่งภาคสนาม พร้อมส่งคืนสัญญาณ 4-20 mA หรือสัญญาณแรงดันที่แม่นยำและแยกทางไฟฟ้าไปยังห้องควบคุม

  • ข้อมูลจำเพาะ A2-B02: * A2: ระบุคุณลักษณะเฉพาะของสัญญาณเอาต์พุต (โดยทั่วไปคือช่วงเอาต์พุตแรงดันที่ปรับให้เหมาะกับแร็ก VM600)

    • B02: ระบุรูปแบบการติดตั้งและการเชื่อมต่อ โดยมักมีการติดตั้งบนราง DIN เพื่อให้ติดตั้งได้ง่ายในกล่องรวมสายหรือตู้มาร์แชลลิง

  • การป้องกันการระเบิด: ออกแบบมาให้ทำหน้าที่เป็นอุปกรณ์ประกอบที่เกี่ยวข้อง ช่วยให้ยูนิตสามารถเชื่อมต่อกับเซนเซอร์ที่อยู่ในพื้นที่อันตรายโซน 0 หรือโซน 1 ได้

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ รายละเอียดข้อมูลจำเพาะ
รุ่น GSI127 244-127-000-017
แบรนด์ Vibro-Meter (Meggitt)
แหล่งกำเนิด สวิตเซอร์แลนด์
แรงดันไฟฟ้าแยก 4000 Vrms (อินพุตถึงเอาต์พุต)
แรงดันไฟเลี้ยง 24 VDC (ค่าปกติ)
ประเภทเอาต์พุต แรงดัน/กระแส (ขึ้นอยู่กับการกำหนดค่า)
อุณหภูมิขณะทำงาน -20 ถึง 70 deg C
การติดตั้ง ราง DIN (35 mm)
น้ำหนัก 0.25 kg

คำถามที่พบบ่อยด้านเทคนิค

เหตุใดจึงจำเป็นต้องมีการแยกทางไฟฟ้าแบบแกลวานิกในสายการวัด TQ402/IQS450?

ในพื้นที่อุตสาหกรรมขนาดใหญ่ ศักย์กราวด์ที่กังหัน (ภาคสนาม) และห้องควบคุม (แร็ก) อาจแตกต่างกันหลายโวลต์ หากไม่มี GSI127ความแตกต่างนี้จะทำให้เกิดกราวด์ลูป ซึ่งนำสัญญาณรบกวนเข้าสู่การวัด ส่งผลให้เกิดการแจ้งเตือนการสั่นสะเทือนที่ผิดพลาด หรือทำให้ความขัดข้องของเครื่องจักรถูกบดบัง

GSI127 244-127-000-017 จำเป็นต้องสอบเทียบภายนอกหรือไม่?

ไม่จำเป็น ยูนิตนี้เป็นอุปกรณ์แบบ "อัตราขยายหนึ่งเท่า" หรือมีฟังก์ชันถ่ายโอนคงที่ โดยผ่านการสอบเทียบจากโรงงานเพื่อให้มั่นใจว่าสัญญาณที่เข้าสู่ยูนิตจากภาคสนามจะเหมือนกับสัญญาณที่ออกจากยูนิตไปยังแร็ก ซึ่งช่วยรักษาความเป็นเชิงเส้นในระดับสูง

จะเกิดอะไรขึ้นหากแหล่งจ่าย 24 VDC ไปยัง GSI127 ถูกตัดขาด?

ยูนิตจะหยุดส่งสัญญาณ อย่างไรก็ตาม การออกแบบแบบแยกทางไฟฟ้าช่วยให้มั่นใจได้ว่าความขัดข้องของแหล่งจ่ายไฟจะไม่ทำให้เกิดการลัดวงจรหรือแรงดันกระชากในลูปเซนเซอร์ฝั่งภาคสนาม จึงช่วยปกป้องทรานสดิวเซอร์ราคาแพงของคุณ


คู่มือด้านวิศวกรรมและการติดตั้ง

  • การเดินสายแบบปลอดภัยในตัว: ตรวจสอบให้แน่ใจว่าขั้วต่อ "สีน้ำเงิน" (พื้นที่อันตราย) แยกออกจากขั้วต่อ "สีเทา/สีดำ" (พื้นที่ปลอดภัย) ทางกายภาพอย่างน้อย 50 mm หรือใช้แผงกั้นทางกายภาพ นี่เป็นข้อกำหนดบังคับเพื่อคงการรับรอง Ex-i ของลูป

  • การต่อลงกราวด์ราง DIN: แม้ว่า GSI127 จะมีการแยกทางไฟฟ้า แต่ควรเชื่อมต่อราง DIN เข้ากับกราวด์เครื่องมือที่มีความสมบูรณ์สูง วิธีนี้จะเป็นทางระบายสัญญาณรบกวนทางแม่เหล็กไฟฟ้า (EMI) ที่ถูกเกราะกำบังภายในยูนิตดักจับไว้

  • การจัดการความร้อน: เมื่อติดตั้งยูนิต GSI127 หลายตัวในกล่องรวมสายเดียวกัน ให้เว้นระยะห่างระหว่างยูนิตอย่างน้อย 5 mm เพื่อให้อากาศถ่ายเทแบบพาความร้อนได้ เนื่องจากตัวแปลง DC/DC ภายในจะสร้างความร้อนเล็กน้อยระหว่างการทำงาน

ข้อได้เปรียบด้านวิศวกรรม

 GSI127 โดดเด่นด้วยเทคโนโลยี การเลื่อนเฟสต่ำเป็นพิเศษ ในการมอนิเตอร์การสั่นสะเทือน จังหวะเวลา (เฟส) ของสัญญาณมีความสำคัญต่อการวินิจฉัย เช่น "การวิเคราะห์ออร์บิต" ไม่แพ้แอมพลิจูด ต่างจากอุปกรณ์แยกสัญญาณอุตสาหกรรมมาตรฐาน GSI127 ได้รับการออกแบบให้รักษาความสมบูรณ์ของเฟสสัญญาณได้สูงสุดถึง 20 kHz เพื่อให้การวินิจฉัยเครื่องจักรของคุณอ้างอิงจากรูปคลื่นที่ถูกต้องและไม่ผิดเพี้ยน
