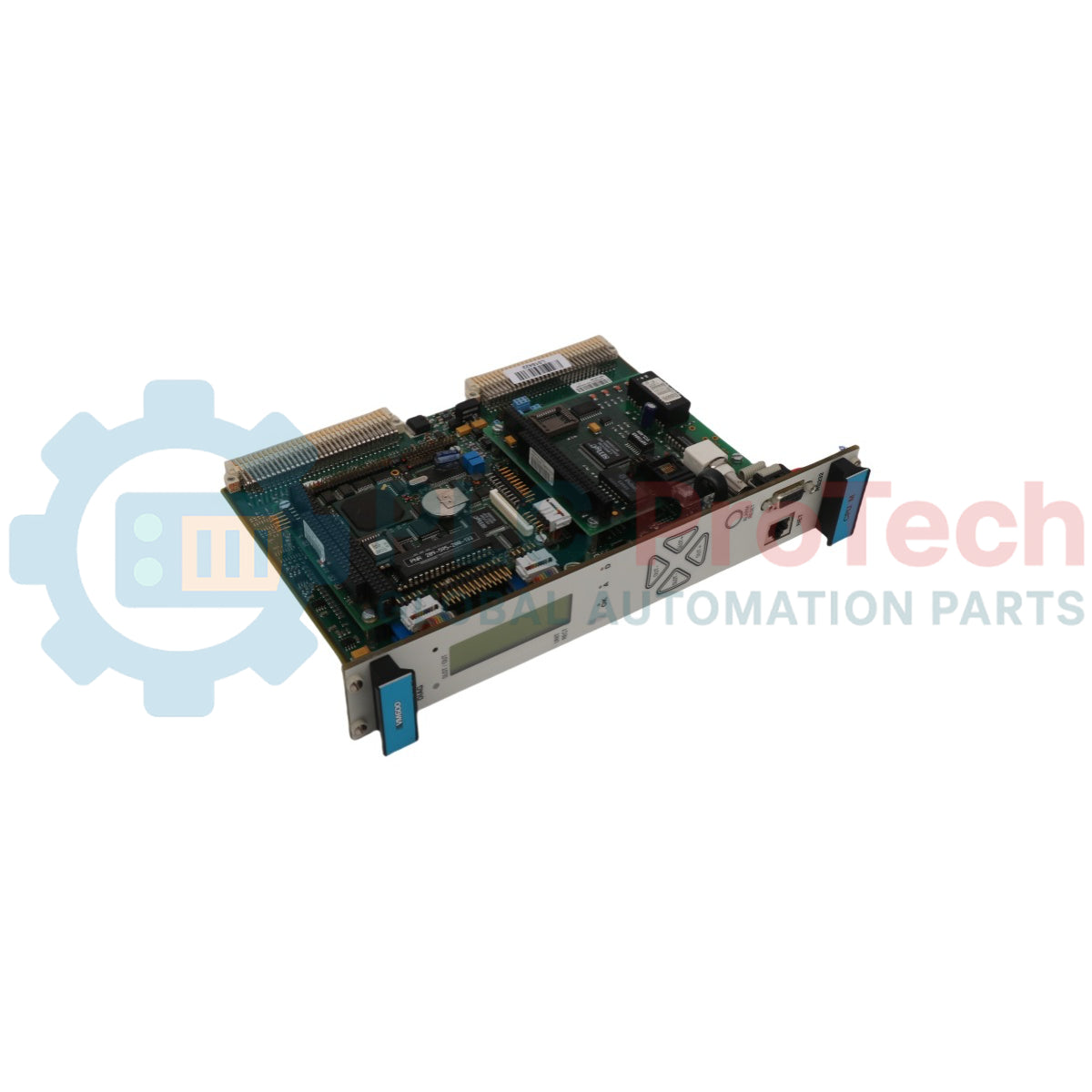

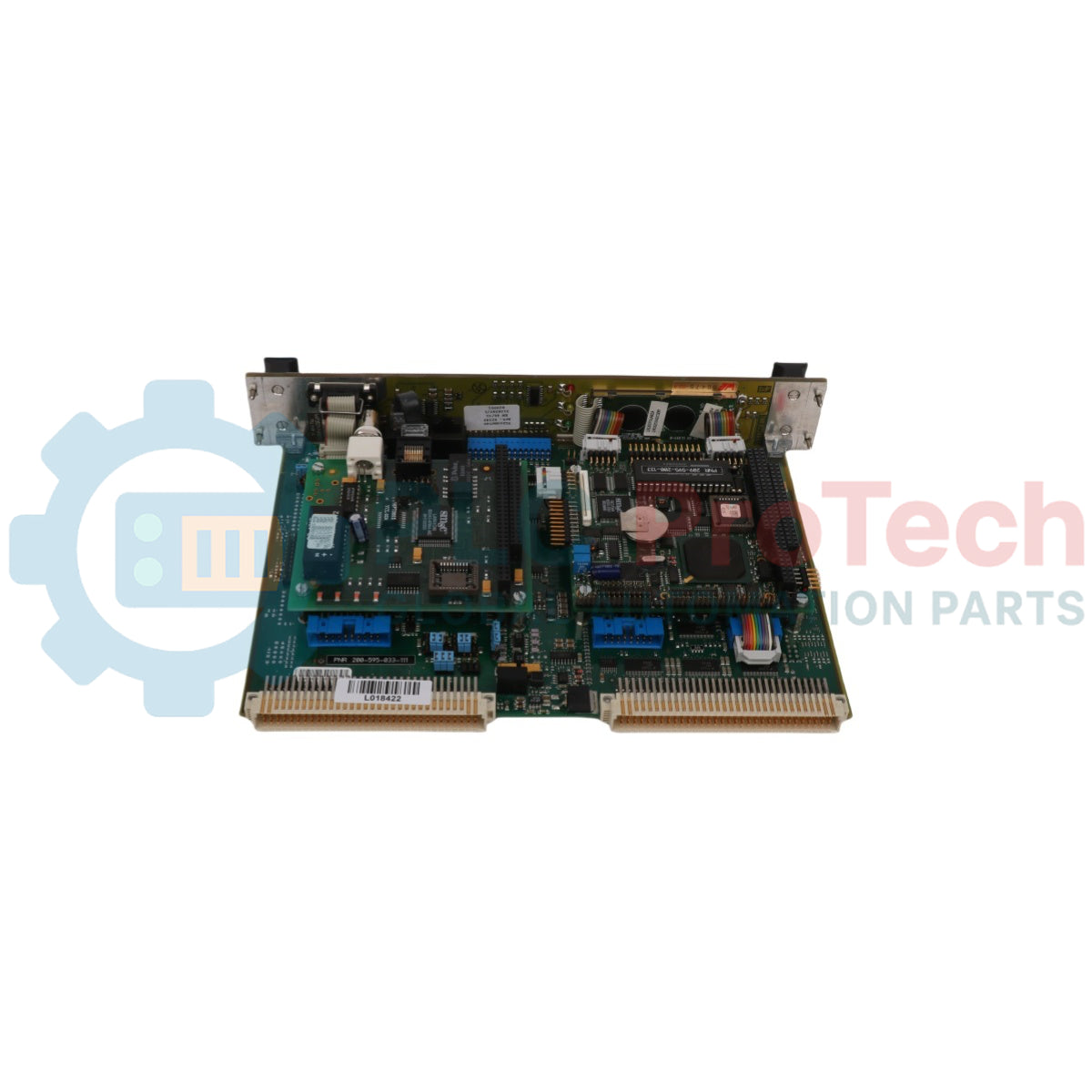

VM600 CPUM (200-595-033-111) คือคอนโทรลเลอร์หลักของแร็กและเกตเวย์การสื่อสารสำหรับระบบป้องกันเครื่องจักร Vibro-Meter VM600 โดยทำหน้าที่เป็น “ศูนย์ประมวลผล” ของแร็ก การ์ด CPU แบบโมดูลนี้จัดการการไหลของข้อมูลระหว่างการ์ดตรวจวัดแต่ละใบ เช่น MPC4 หรือ AMC6 กับระบบควบคุมภายนอก พร้อมความสามารถด้านเครือข่ายที่จำเป็น รวมถึงการสื่อสารผ่าน Ethernet และพอร์ตอนุกรม ช่วยให้สามารถกำหนดค่าจากระยะไกล ตรวจติดตามสภาพ และวินิจฉัยระบบได้ ในสภาพแวดล้อม TSI (Turbine Supervisory Instrumentation) ที่มีความสำคัญต่อภารกิจ CPUM 200-595-033-111 ช่วยให้มั่นใจว่าข้อมูลสถานะและเหตุการณ์สัญญาณเตือนถูกบันทึกและส่งไปยังระบบ DCS หรือ SCADA ของโรงงานด้วยความถูกต้องครบถ้วนสูง
รุ่น 200-595-033-111 เป็นฮาร์ดแวร์และเฟิร์มแวร์รุ่นเฉพาะของแพลตฟอร์ม CPUM ซึ่งมักใช้ในการกำหนดค่าที่ต้องการความพร้อมใช้งานสูง
มาสเตอร์บัส VME: ทำหน้าที่เป็นคอนโทรลเลอร์หลักของแบ็กเพลน VM600 ประสานการทำงานของการ์ดตรวจติดตามทั้งหมด และจัดการการรับส่งข้อมูลภายในบัส VME
พอร์ตสื่อสารคู่: รองรับอินเทอร์เฟซ Ethernet (10/100Base-T) และ RS-232/RS-485 เพื่อรองรับโปรโตคอลอุตสาหกรรมหลากหลายรูปแบบ รวมถึง Modbus TCP และ Modbus RTU

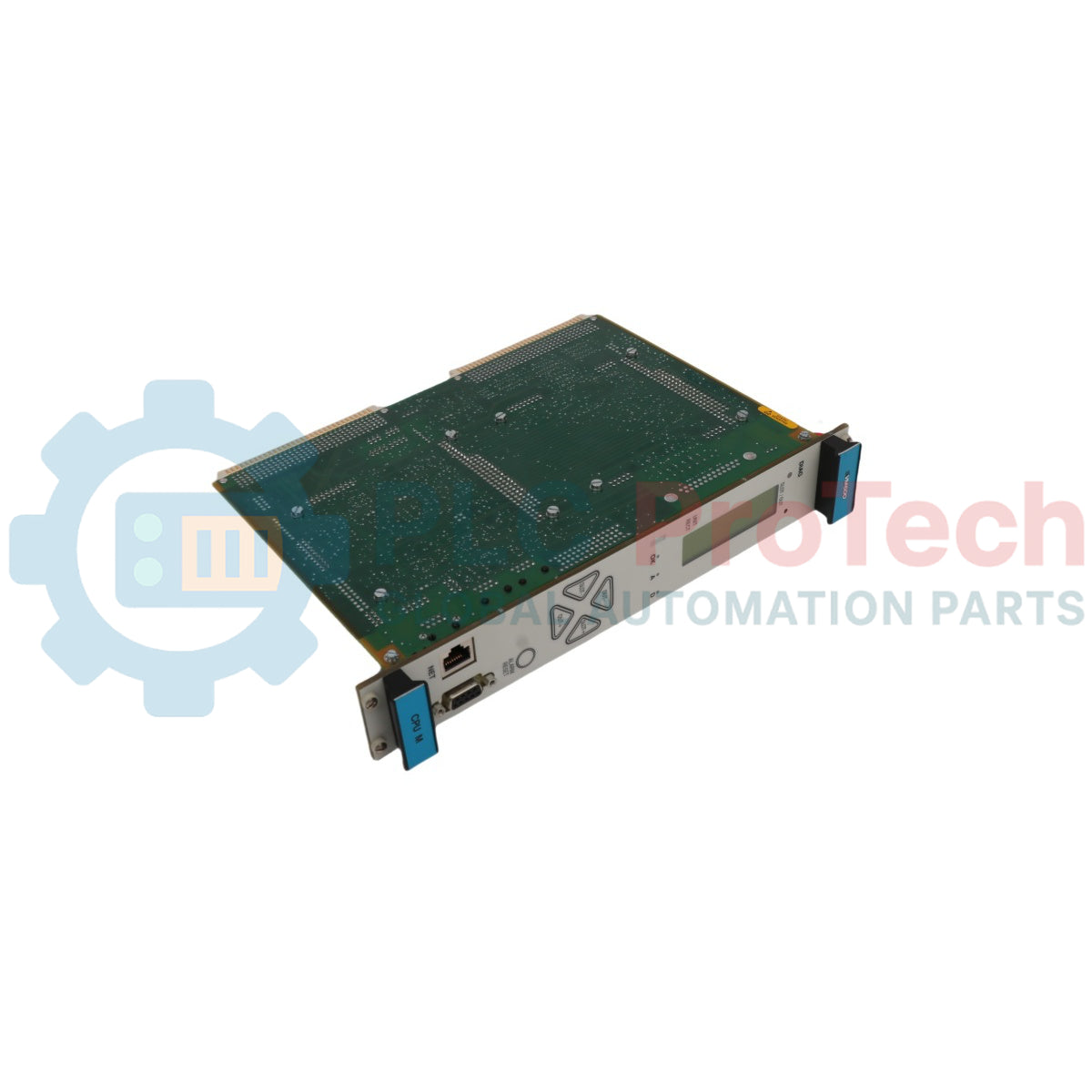

อินเทอร์เฟซแผงด้านหน้า: มีพอร์ต “Configuration” โดยเฉพาะและไฟ LED วินิจฉัยที่แสดงข้อมูลแบบเห็นได้ทันทีเกี่ยวกับสถานะความพร้อมของแร็ก สถานะการสื่อสาร และภาระการทำงานของ CPU
สถาปัตยกรรมแบบโมดูล: ออกแบบให้ใช้งานคู่กับการ์ด IOCN (Input/Output Communication) ที่ด้านหลังของแร็ก เพื่อรองรับการเชื่อมต่อทางกายภาพภายนอก
| พารามิเตอร์ | รายละเอียดข้อมูลจำเพาะ |
| รุ่น | CPUM 200-595-033-111 |
| แบรนด์ | Vibro-Meter (Meggitt) |
| แหล่งกำเนิด | สวิตเซอร์แลนด์ |
| ประเภทโปรเซสเซอร์ | สถาปัตยกรรม RISC ความเร็วสูง |
| โปรโตคอลการสื่อสาร | Modbus TCP, Modbus RTU, VM600 เฉพาะของผู้ผลิต |
| อุณหภูมิขณะทำงาน | -25 ถึง 65 องศาเซลเซียส |
| น้ำหนัก | 0.55 kg |
| ความกว้างช่องติดตั้ง | 1 ช่อง (มาตรฐาน 6U VME) |
| การใช้พลังงาน | 8 W (ค่าปกติ) |
ฉันจะอัปเดตเฟิร์มแวร์บน CPUM 200-595-033-111 ได้อย่างไร
ต้องดำเนินการอัปเดตเฟิร์มแวร์ผ่านพอร์ตกำหนดค่าที่แผงด้านหน้า โดยใช้ซอฟต์แวร์ Vibro-Meter MPS (Machinery Protection System) ตรวจสอบให้แน่ใจว่าแร็กอยู่ในโหมด “Bypass” ก่อนเริ่มถ่ายโอนข้อมูล เพื่อป้องกันการหยุดชะงักของบัสนิรภัย
CPUM ควบคุมรีเลย์ทริปบนการ์ด MPC4 หรือไม่
ไม่ CPUM เป็นการ์ดจัดการและสื่อสาร ส่วนตรรกะการทริปและการสั่งงานรีเลย์จะดำเนินการภายในโดยการ์ด MPC4 เพื่อให้ฟังก์ชันนิรภัยยังคงทำงานได้อย่างอิสระ แม้ CPUM จะขัดข้อง
ฉันควรทำอย่างไรหากไฟ LED “Status” กะพริบเป็นสีแดง
โดยทั่วไป ไฟ LED สีแดงที่กะพริบแสดงถึงการกำหนดค่าที่ไม่ตรงกันหรือข้อผิดพลาดในการสื่อสารของบัส VME ใช้บันทึกระบบภายในซอฟต์แวร์ MPS เพื่อระบุว่าการ์ดใบใดในแร็กไม่สามารถจับคู่การสื่อสารกับ CPUM ได้
ตำแหน่งช่องติดตั้ง: ต้องติดตั้ง CPUM 200-595-033-111 ใน “ช่องคอนโทรลเลอร์” ที่กำหนดของแร็ก VM600 (โดยทั่วไปคือช่องซ้ายสุด ช่อง 0 หรือ 1) ตรวจสอบให้แน่ใจว่ามือจับตัวดึงการ์ดเข้าที่สนิท เพื่อให้การเชื่อมต่อกับแบ็กเพลน VME มั่นคง
การจัดการที่อยู่ IP: ระหว่างการทดสอบเดินระบบ ให้กำหนดที่อยู่ IP แบบคงที่แก่ CPUM เพื่อป้องกันการสูญเสียการสื่อสารกับ DCS หลีกเลี่ยงการใช้ DHCP ในเครือข่ายโครงสร้างพื้นฐานที่มีความสำคัญ
การวางแผนระบบสำรอง: ในการติดตั้งแบบ “Dual-Rack” หรือ “High-Availability” สามารถใช้การ์ด CPUM สองใบเพื่อสร้างความซ้ำซ้อนด้านการสื่อสาร ตรวจสอบให้แน่ใจว่าการ์ดทั้งสองใบใช้เฟิร์มแวร์รุ่นเดียวกัน เพื่อรักษาการซิงโครไนซ์
CPUM 200-595-033-111 โดดเด่นด้วยการออกแบบแบบ Cyber-Resilient Gateway โดยทำหน้าที่เป็นบัฟเฟอร์ระหว่างบัสนิรภัยภายในที่มีความละเอียดอ่อนกับเครือข่ายภายนอกของโรงงาน ช่วยปกป้องตรรกะการป้องกันเครื่องจักรจากการรบกวนที่มาจากเครือข่าย นอกจากนี้ การประมวลผลความเร็วสูงยังช่วยให้รองรับคำขอ Modbus จาก DCS และสตรีมข้อมูลความละเอียดสูงสำหรับซอฟต์แวร์ตรวจติดตามสภาพได้พร้อมกันโดยไม่เกิดความหน่วง ทำหน้าที่เป็นสะพานเชื่อมที่ราบรื่นระหว่างการป้องกันและการคาดการณ์
Global Express Shipping
Returns & Warranty
Manufacturer: VIBRO-METER
Product No.: VM600 CPU M 200-595-033-111
Country of origin:สหรัฐอเมริกา
Product Type: การ์ด CPU แบบโมดูลาร์
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 550g
Dimensions: 3.2 ซม. x 10.6 ซม. x 13 ซม.
Shipping port: Xiamen
Warranty: 12 months
