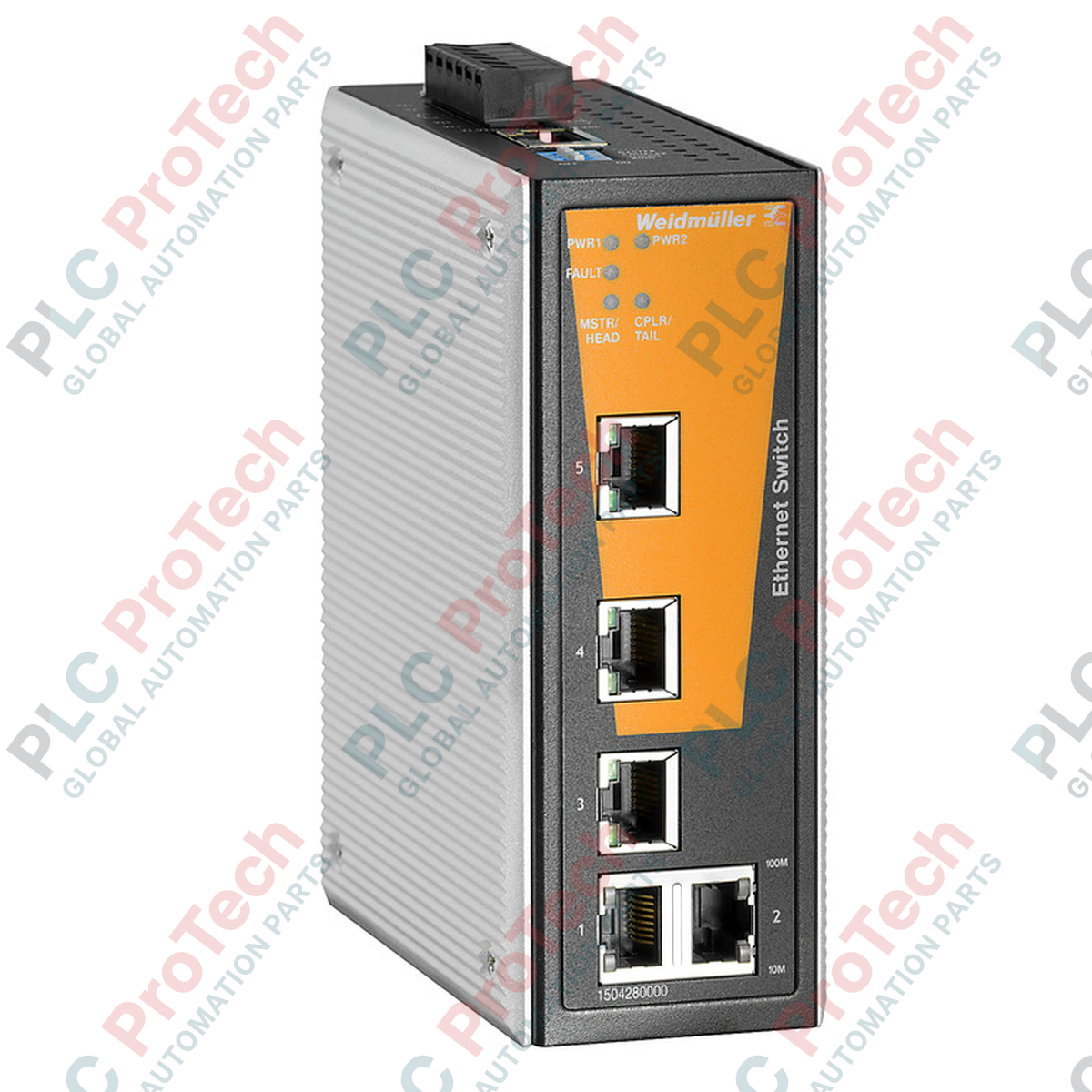

สวิตช์อีเทอร์เน็ตอุตสาหกรรมแบบมีการจัดการ Weidmuller IE-SW-VL05M-5TX Value Line

คำอธิบาย

Weidmuller IE-SW-VL05M-5TX (หมายเลขสินค้า 1504280000) คือสวิตช์อีเทอร์เน็ตอุตสาหกรรมแบบจัดการได้ ซึ่งออกแบบมาเพื่อให้การกำหนดเส้นทางข้อมูลที่เชื่อถือได้และมีความพร้อมใช้งานสูงในเครือข่ายระบบอัตโนมัติที่สมบุกสมบัน อุปกรณ์โครงสร้างพื้นฐานนี้มีพอร์ตฟาสต์อีเทอร์เน็ต 5 พอร์ต และใช้สถาปัตยกรรมการสวิตช์แบบจัดเก็บและส่งต่อขั้นสูง เพื่อกำจัดแพ็กเก็ตข้อมูลที่เสียหายและรักษาลิงก์การสื่อสารแบบกำหนดเวลาได้ระหว่างองค์ประกอบควบคุม

สวิตช์นี้ติดตั้งอยู่ในตัวเครื่องโลหะ IP30 ที่แข็งแรงและกะทัดรัด ออกแบบมาสำหรับการติดตั้งบนราง DIN ในพื้นที่จำกัด โดยไม่ลดทอนความทนทานทางกลต่อความเค้นจากอุณหภูมิ มาพร้อมเครื่องมือซอฟต์แวร์จัดการเลเยอร์ 2 ในตัว ช่วยให้ผู้ดูแลระบบเครือข่ายสามารถกำหนดลำดับความสำคัญของทราฟฟิก กำหนดค่าพอร์ตอินเทอร์เฟซสำหรับการเข้าถึงอย่างปลอดภัย และตรวจสอบการวินิจฉัยได้ อินพุตแหล่งจ่ายไฟคู่สำรองติดตั้งมาในตัว ช่วยปกป้องการทำงานอย่างต่อเนื่องของระบบ SCADA คลัสเตอร์ I/O แบบกระจาย และเครือข่ายภาคสนามจากไฟฟ้าหลักขัดข้องกะทันหัน

คุณสมบัติ

• พอร์ตฟาสต์อีเทอร์เน็ต 5 พอร์ต: ติดตั้งพอร์ต RJ45 จำนวน 5 พอร์ต ซึ่งปรับพารามิเตอร์สายโดยอัตโนมัติผ่านการเจรจาอัตโนมัติและการจับคู่ลิงก์แบบ auto-MDI/MDI-X
• สถาปัตยกรรมเลเยอร์ 2 แบบจัดการได้: รองรับโปรไฟล์การกำหนดค่าขั้นสูงสำหรับการกรองทราฟฟิก การตรวจสอบระบบ และการปรับประสิทธิภาพเซกเมนต์อุตสาหกรรม
• แหล่งจ่ายไฟสำรองเพื่อความปลอดภัยเมื่อขัดข้อง: อินพุตไฟฟ้าคู่รองรับช่วงแรงดันไฟฟ้าที่กว้าง เพื่อป้องกันเครือข่ายล้มเหลวเมื่อวงจรจ่ายไฟภายนอกวงจรหนึ่งหยุดทำงาน
• บัฟเฟอร์จัดการทราฟฟิกที่แข็งแกร่ง: มีตารางความจุที่อยู่ MAC 2 K รายการและหน่วยความจำบัฟเฟอร์แพ็กเก็ตขนาด 1 Mbit เพื่อจัดการคิวทราฟฟิกแบบพุ่งสูงได้อย่างมีประสิทธิภาพ
• ตัวเครื่องโลหะ IP30 สำหรับงานหนัก: โครงสร้างภายนอกอะลูมิเนียม/เหล็กที่บางและแข็งแรง ออกแบบมาให้ทนต่อแรงกระแทก การสั่นสะเทือน และอุณหภูมิสุดขั้ว

การใช้งาน

• เซลล์ระบบอัตโนมัติในโรงงานและการประสานงานเครือข่ายระหว่างเครื่องจักรกับเครื่องจักร (M2M) อย่างต่อเนื่อง
• โรงไฟฟ้า ฟาร์มกังหันลม และสถานีไฟฟ้าย่อยพลังงานหมุนเวียนสำหรับรวบรวมข้อมูล
• โครงสร้างพื้นฐานระบบบำบัดน้ำและน้ำเสียที่ต้องการการตรวจสอบเทเลเมทรีระยะไกลที่มีความพร้อมใช้งานสูง
• ลูปกระบวนการในอุตสาหกรรมน้ำมัน ก๊าซ และปิโตรเคมีที่ต้องใช้ฮาร์ดแวร์แข็งแรงทนทานต่อสัญญาณรบกวนทางไฟฟ้าในสภาพแวดล้อม

ข้อมูลจำเพาะทางเทคนิค

รุ่นทางเลือกและความเข้ากันได้

IE-SW-VL05M-5TX เป็นส่วนประกอบมาตรฐานในกลุ่มระบบอัตโนมัติอุตสาหกรรม Value Line ของ Weidmuller เมื่อต้องการเชื่อมต่อไฟเบอร์สำหรับระยะทางที่ไกลขึ้น ต้องใช้อุปกรณ์รุ่นอื่นในแค็ตตาล็อกเดียวกัน เช่น รุ่นที่มีพอร์ตไฟเบอร์แบบมัลติโหมด (MM) หรือซิงเกิลโหมด (SM) อุปกรณ์นี้ติดตั้งร่วมกับโทโพโลยีฮาร์ดแวร์อุตสาหกรรมมาตรฐานได้โดยตรง รวมถึงโหนด PLC เซิร์ฟเวอร์ระบบอัตโนมัติ และเซนเซอร์อัจฉริยะที่ใช้เส้นทางเครือข่าย RJ45 มาตรฐาน

ข้อผิดพลาดในการใช้งานและหมายเหตุทางวิศวกรรม

ข้อผิดพลาดที่มักพบในการติดตั้งภาคสนามคือการละเลยการต่อลงดินของศักย์ตัวถังอย่างถูกต้อง หากไม่ต่อตัวเรือนโลหะลงดินผ่านสกรูต่อลงดินของตัวถังที่กำหนด จะทำให้ระดับการป้องกันของสวิตช์ต่อแรงดันไฟกระชากชั่วขณะลดลง และทำให้เส้นทางข้อมูลเสี่ยงต่อสัญญาณรบกวนทางแม่เหล็กไฟฟ้า (EMI) จากชุดขับสวิตชิ่งกำลังสูงที่อยู่ใกล้เคียง นอกจากนี้ เนื่องจากอุปกรณ์นี้มีตัวถังระดับ IP30 จึงไม่มีการป้องกันของเหลว การติดตั้งฮาร์ดแวร์นี้ในพื้นที่ที่สัมผัสละอองน้ำหรือความชื้นกลั่นตัว โดยไม่มีตู้พักสายป้องกันระดับ IP65 เสริม จะทำให้เกิดไฟฟ้าลัดวงจรและการเสื่อมสภาพของแผงวงจรภายใน

แนวทางการติดตั้ง

• การยึดกับราง DIN: จัดแนวชุดยึดด้านหลังของสวิตช์ให้ตรงกับโครงราง DIN มาตรฐาน TS 35 ค่อย ๆ เอียงอุปกรณ์ไปด้านหลังจนคลิปยึดในตัวล็อกเข้ากับขอบบนและขอบล่างของรางอย่างแน่นหนา
• ระยะห่างเพื่อการกระจายความร้อน: เว้นช่องว่างโดยรอบที่ไม่มีสิ่งกีดขวางอย่างน้อย 5 ซม. ทั้งด้านบนและด้านล่างตัวเรือนโมดูลภายในแผงควบคุม เพื่อให้อากาศไหลเวียนตามธรรมชาติได้ตามปกติและป้องกันการสะสมความร้อน
• การต่อสายดินเพื่อการทำงาน: ต่อแถบสายดินทองแดงที่มีอิมพีแดนซ์ต่ำระหว่างจุดต่อสายดินเฉพาะบนตัวโมดูลกับบัสสายดินแบบสตาร์ส่วนกลางของตู้
• การติดตั้งขั้วต่อไฟ: ปอกสายจ่ายไฟภายนอกและต่อสายไฟสำรอง (ช่วง 12 ถึง 48 V DC) เข้ากับช่องที่ตรงกันของชุดเทอร์มินัลสกรูแบบถอดได้ 6 ขา ตรวจสอบจุดเชื่อมต่อทั้งหมดอีกครั้งให้มีขั้วถูกต้องก่อนจ่ายไฟกลับเข้าสู่วงจรไฟหลัก
