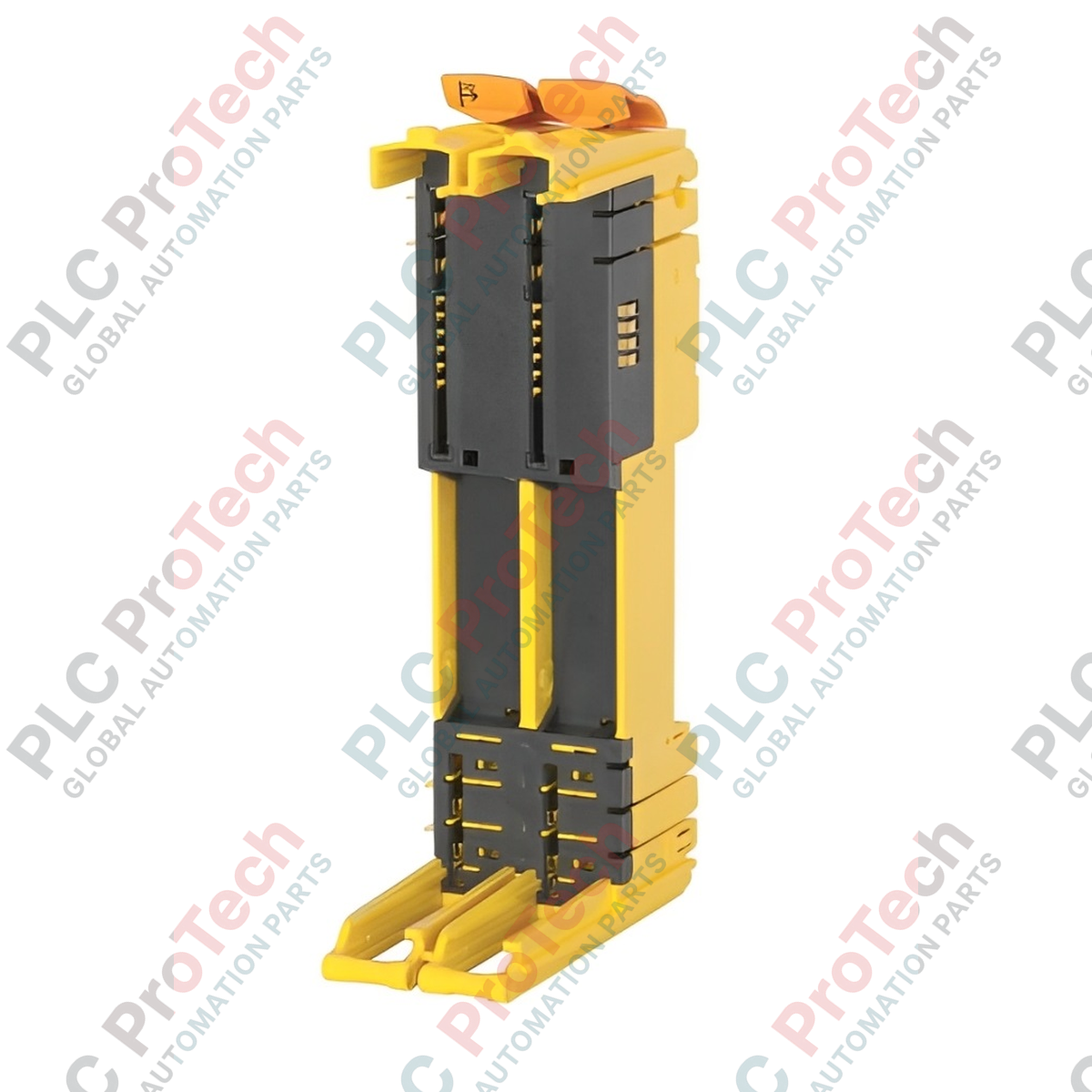

X20BM23 (X20BM23) เป็นโมดูลบัสจ่ายไฟเฉพาะทางที่ออกแบบมาสำหรับสถาปัตยกรรม I/O แบบกระจายศูนย์ของระบบ X20 โดยได้รับการออกแบบมาโดยเฉพาะเพื่อรองรับ โมดูลจ่ายไฟ X20 SafeIO คุณลักษณะการทำงานสำคัญของ X20BM23 คือ ตัดการจ่ายไฟ I/O ภายในไปทางด้านซ้าย ทำให้สามารถสร้างช่วงจ่ายไฟที่แยกจากกันภายในสถานี X20 เดียวกัน ซึ่งจำเป็นสำหรับการใช้งานที่เกี่ยวข้องกับความปลอดภัย โดยกลุ่มโมดูลเฉพาะต้องได้รับไฟเลี้ยงแยกจากบัสระบบมาตรฐานเพื่อให้เป็นไปตามมาตรฐานด้านความมั่นคงปลอดภัย
การออกแบบฮาร์ดแวร์ของ X20BM23 ได้รับการปรับให้เหมาะสมสำหรับการจ่ายไฟกระแสสูงและการส่งผ่านสัญญาณอย่างโปร่งใส โดยทำงานที่แรงดันไฟฟ้าปกติ 24 VDC และรองรับโหลดหน้าสัมผัสที่อนุญาตสูงสุด 10 A ด้วยการตัดการเชื่อมต่อรางจ่ายไฟภายในทางกายภาพจากโมดูลที่อยู่ทางซ้าย X20BM23 จึงทำให้มั่นใจได้ว่าไฟที่จ่ายให้โมดูลปัจจุบันและโมดูลทางขวาถูกแยกทางไฟฟ้า คุณสมบัติ “การตัดการจ่ายไฟ” นี้มีความสำคัญต่อการสร้างโซนความปลอดภัย ช่วยให้สามารถตัดไฟแอคชูเอเตอร์ได้อย่างปลอดภัย ขณะยังคงการสื่อสารและไฟเลี้ยงวงจรลอจิกไว้ทั่วแบ็กเพลน X20 ส่วนที่เหลือ
| พารามิเตอร์ | ข้อมูลจำเพาะ |
| รุ่น | X20BM23 |
| ประเภทโมดูล | โมดูลบัสจ่ายไฟ |
| ความเข้ากันได้ | โมดูลจ่ายไฟ X20 SafeIO |
| การจ่ายไฟ | ตัดการจ่ายไฟ I/O ภายในไปทางด้านซ้าย |
| แรงดันไฟฟ้าปกติ | 24 VDC |
| โหลดหน้าสัมผัสสูงสุด | 10 A |
| ความชื้นสัมพัทธ์ | 5% ถึง 95% (ไม่ควบแน่น) |
| อุณหภูมิขณะทำงาน | 0 ถึง 55 องศาเซลเซียส |
| การติดตั้ง | ราง DIN (ระบบ X20) |
| น้ำหนักขณะจัดส่ง | 1.0 กก. |
“ตัดการจ่ายไฟ I/O ภายในไปทางด้านซ้าย” หมายถึงอะไรในการใช้งานจริง?
หมายความว่า รางจ่ายไฟ 24V ที่พาดผ่านแบ็กเพลน X20 จะถูกตัดการเชื่อมต่อทางกายภาพที่โมดูลบัสนี้ โมดูลใด ๆ ที่อยู่ทางซ้ายของ X20BM23 จะไม่ใช้ไฟ I/O ร่วมกับโมดูลทางขวา ทำให้สามารถป้อนไฟแหล่งใหม่ ซึ่งอาจเป็นแหล่งจ่ายไฟที่มีการสวิตช์เพื่อความปลอดภัย เข้าสู่สถานี ณ จุดนี้ได้
สามารถใช้โมดูล I/O มาตรฐานร่วมกับ X20BM23 ได้หรือไม่?
X20BM23 มีการกำหนดตำแหน่งเฉพาะและออกแบบมาสำหรับโมดูลจ่ายไฟ SafeIO โดยเฉพาะ แม้จะใช้รูปแบบเชิงกลของ X20 แต่จุดประสงค์หลักคือรองรับช่วงจ่ายไฟที่เกี่ยวข้องกับความปลอดภัย ควรตรวจสอบความเข้ากันได้ของโมดูลฟังก์ชันกับการเดินเส้นทางจ่ายไฟภายในของโมดูลบัสทุกครั้ง
โมดูลนี้จำเป็นสำหรับการใช้งานด้านความปลอดภัยทุกกรณีหรือไม่?
จำเป็นเมื่อใดก็ตามที่ต้องการเริ่มช่วงศักย์ไฟฟ้าใหม่ที่แยกจากกันภายในแร็ก X20 หากใช้โมดูล SafeIO ที่ต้องการแหล่งจ่ายไฟเฉพาะหรือแหล่งจ่ายไฟสำรองขนาด 10 A ของตนเอง X20BM23 คืออุปกรณ์รองรับเชิงกลและทางไฟฟ้าที่จำเป็นสำหรับการแยกดังกล่าว
การแยกโซนและการวางแผน: เมื่อออกแบบสถานี X20 ให้วาง X20BM23 ไว้ที่จุดเริ่มต้นของโซนความปลอดภัยใหม่แต่ละโซน เนื่องจากโมดูลนี้ตัดไฟไปทางด้านซ้าย จึงทำหน้าที่เป็น “ไฟร์วอลล์” สำหรับศักย์ไฟฟ้า ตรวจสอบให้แน่ใจว่าแผนผังไฟฟ้าระบุอย่างชัดเจนว่าไฟที่ป้อนเข้าที่โมดูลนี้จะไม่ไหลย้อนกลับไปยังช่วงก่อนหน้าของแร็ก
การจัดการโหลดหน้าสัมผัส: โมดูลนี้รองรับโหลดหน้าสัมผัส 10 A ให้คำนวณการใช้กระแสรวมของโมดูล I/O และแอคชูเอเตอร์ทั้งหมดที่อยู่ถัดไปในช่วงดังกล่าว หากผลรวมเกิน 10 A จะต้องติดตั้งโมดูลบัสจ่ายไฟอีกหนึ่งตัวในตำแหน่งถัดไป เพื่อป้องกันหน้าสัมผัสของบัสร้อนเกินไป
ข้อควรพิจารณาด้านสภาพแวดล้อม: X20BM23 ออกแบบมาสำหรับสภาพแวดล้อมที่ไม่มีการควบแน่น (ความชื้น 5% ถึง 95%) สำหรับการใช้งานที่มีการเปลี่ยนแปลงอุณหภูมิสูงหรือจำเป็นต้องล้างทำความสะอาด ตรวจสอบให้แน่ใจว่าตู้ควบคุมปิดผนึกและควบคุมสภาพอากาศอย่างเหมาะสม เพื่อป้องกันความชื้นทำให้จุดเชื่อมต่อบัส 24 VDC เสียหาย
