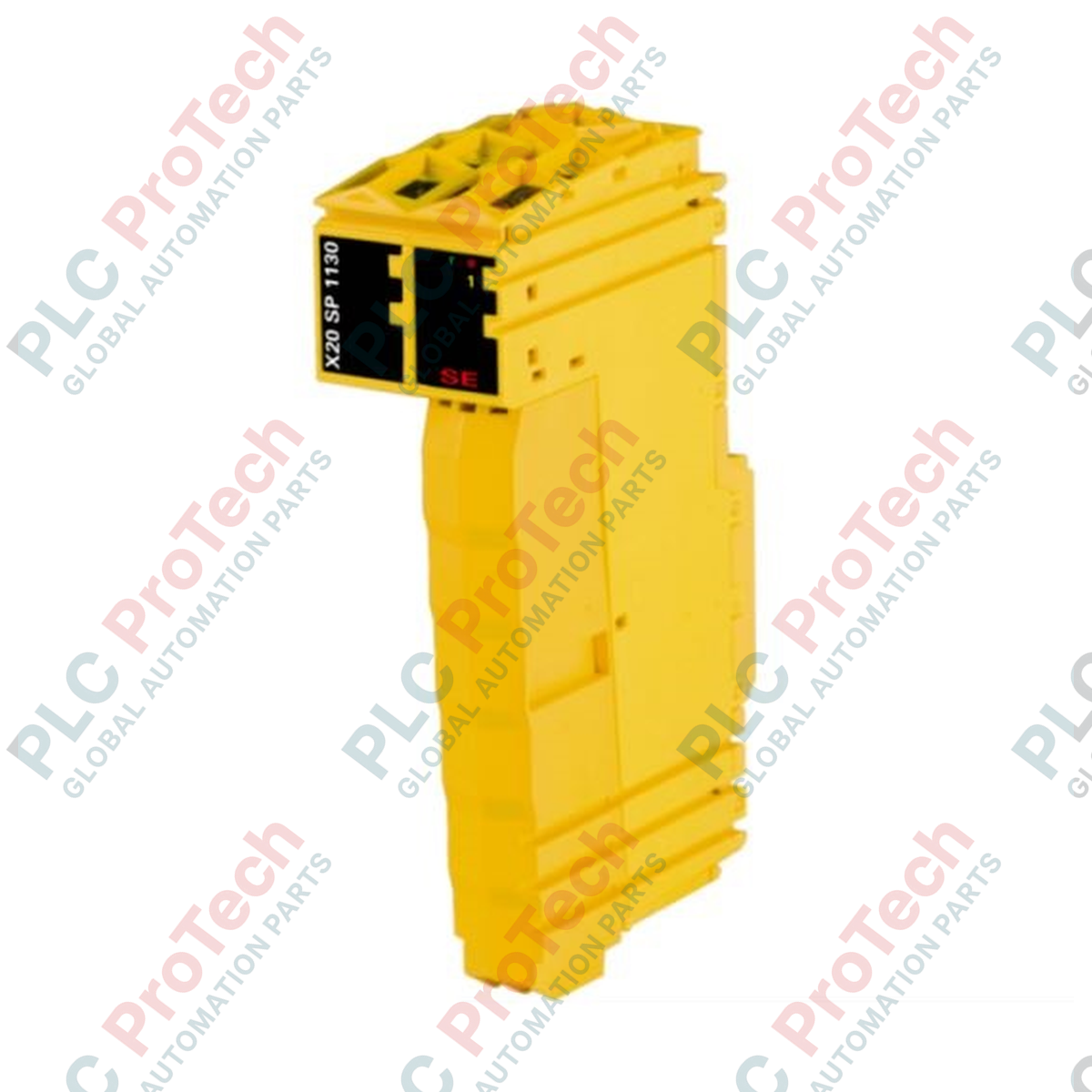

X20SP1130 โมดูลแหล่งจ่ายไฟนิรภัยระบบ B&R X20

ภาพรวมผลิตภัณฑ์

 X20SP1130 (X20SP1130) เป็นโมดูลจ่ายไฟเพื่อความปลอดภัยประสิทธิภาพสูงจากระบบ B&R X20 ซึ่งออกแบบมาโดยเฉพาะสำหรับการใช้งานในภาคอุตสาหกรรมที่มีความสำคัญต่อความปลอดภัย โมดูลนี้มีเอาต์พุตดิจิทัล Type B1 เพื่อความปลอดภัยจำนวน 1 ช่อง โดยรองรับกระแสพิกัดสูงถึง 10 A ที่แรงดัน 24 VDC ออกแบบมาเพื่อใช้ในวงจรความปลอดภัยเชิงหน้าที่  X20SP1130 ทำหน้าที่เป็นแหล่งจ่ายไฟที่เชื่อถือได้สำหรับกลุ่ม I/O เพื่อความปลอดภัย ช่วยให้สามารถตัดการเชื่อมต่อกลุ่มศักย์ไฟฟ้าภายในแร็ก X20 ได้อย่างควบคุมและปลอดภัย การออกแบบด้วยทรานซิสเตอร์สนามไฟฟ้า (FET) ใช้การสวิตช์ด้านบวกแบบคู่ จึงมีความครอบคลุมในการวินิจฉัยและความทนทานต่อความขัดข้องในระดับสูง ด้วยการทำให้ระบบสามารถอ่านระดับเอาต์พุตได้ วิศวกรจึงได้รับข้อมูลป้อนกลับแบบเรียลไทม์สำหรับการตรวจสอบความปลอดภัยและกระบวนการวินิจฉัยที่ซับซ้อน

การกำหนดค่าทางเทคนิค

X20SP1130 โดดเด่นด้วยสถาปัตยกรรมเอาต์พุตเพื่อความปลอดภัย "Type B1" ซึ่งทำงานโดยไม่ใช้สัญญาณ OSSD (อุปกรณ์สวิตช์สัญญาณเอาต์พุต) จึงเหมาะสำหรับการกำหนดค่ากลุ่มศักย์ไฟฟ้าเพื่อความปลอดภัยบางประเภท โมดูลนี้ใช้ FET แบบสวิตช์ด้านบวกคู่ ซึ่งมีเส้นทางตัดการจ่ายไฟแบบสำรอง จึงเป็นข้อกำหนดพื้นฐานสำหรับประสิทธิภาพด้านความปลอดภัยระดับสูง ข้อควรระวังสำคัญในการติดตั้งโมดูลนี้คือ ต้องตรวจสอบรายการโมดูลที่อนุญาตภายในกลุ่มศักย์ไฟฟ้าที่โมดูลจ่ายไฟให้ เพื่อให้มั่นใจว่าส่วนประกอบปลายทางทั้งหมดเข้ากันได้กับตรรกะการตัดการเชื่อมต่อเพื่อความปลอดภัย ฮาร์ดแวร์ได้รับการออกแบบให้ทนทานต่อการใช้งานในภาคอุตสาหกรรม โดยรองรับความชื้นในช่วงกว้างตั้งแต่ 5% ถึง 95% ในระหว่างการใช้งาน การจัดเก็บ และการขนส่ง

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยทางเทคนิค

การระบุว่า "Type B1" สำหรับเอาต์พุตเพื่อความปลอดภัยนี้มีความสำคัญอย่างไร

Type B1 หมายถึงคุณลักษณะด้านความปลอดภัยเฉพาะในระบบ B&R โดยเอาต์พุตมีไว้สำหรับจ่ายไฟอย่างปลอดภัยให้กับกลุ่มศักย์ไฟฟ้า ซึ่งแสดงว่าโมดูลสามารถปิดการจ่ายไฟให้กับกลุ่มโมดูลมาตรฐานหรือโมดูลเพื่อความปลอดภัยได้อย่างปลอดภัย โดยโมดูลเหล่านั้นต้องอยู่ในรายการความเข้ากันได้ที่อนุญาต

เหตุใดคุณสมบัติ "สามารถอ่านระดับเอาต์พุตได้" จึงมีความสำคัญในโมดูลเพื่อความปลอดภัย

คุณสมบัตินี้ช่วยให้ตัวควบคุมความปลอดภัยตรวจสอบสถานะจริงของเอาต์พุต 10 A เทียบกับสถานะที่สั่งได้ ข้อมูลป้อนกลับเพื่อการวินิจฉัยนี้จำเป็นต่อการตรวจจับวงจรไขว้ การป้อนแรงดันจากภายนอก หรือความขัดข้องของฮาร์ดแวร์ภายใน ซึ่งช่วยเพิ่มระดับความสมบูรณ์ด้านความปลอดภัย (SIL) โดยรวม

โมดูลนี้ต้องใช้เทอร์มินัลบล็อกเฉพาะหรือไม่

ใช่ เช่นเดียวกับโมดูล X20 ทั้งหมด X20SP1130 ต้องใช้งานร่วมกับเทอร์มินัลบล็อก X20 และโมดูลบัสที่เหมาะสม พิกัดกระแสสูงถึง 10 A ทำให้ต้องตรวจสอบให้แน่ใจว่าสายไฟและเทอร์มินัลบล็อกมีพิกัดรองรับภาระความร้อนสำหรับการใช้งานต่อเนื่องอย่างถูกต้อง

คู่มือด้านวิศวกรรมและการติดตั้ง

การวางแผนกลุ่มศักย์ไฟฟ้า: เมื่อออกแบบวงจรความปลอดภัย ให้ดู "รายการโมดูลที่อนุญาต" อย่างเป็นทางการของ B&R สำหรับ X20SP1130 ควรติดตั้งเฉพาะโมดูลที่เข้ากันได้ทางด้านขวาของ SP1130 ในกลุ่มศักย์ไฟฟ้า เพื่อให้มั่นใจว่าสัญญาณหยุดการทำงานเพื่อความปลอดภัยถูกส่งต่ออย่างถูกต้อง และไม่มีโมดูลที่ไม่ปลอดภัยมาลดทอนฟังก์ชันความปลอดภัย

การจัดการความร้อนสำหรับกระแสสูง: ด้วยเอาต์พุตพิกัด 10 A X20SP1130 อาจทำให้เกิดความร้อนเฉพาะจุดได้ ควรตรวจสอบให้แน่ใจว่าแร็ก X20 มีการระบายอากาศที่เพียงพอ เมื่อมีการติดตั้งโมดูลกำลังสูงหลายตัวติดกัน ควรคำนวณการสูญเสียกำลังไฟฟ้ารวมและตรวจสอบให้แน่ใจว่าอุณหภูมิแวดล้อมภายในตู้ไม่เกินขีดจำกัดการทำงาน (โดยทั่วไปอยู่ที่ 55 deg C ถึง 60 deg C สำหรับระบบ X20)

การเดินสายเพื่อความปลอดภัย: ใช้สายไฟขนาด 2.5 mm² (14 AWG) หรือใหญ่กว่าสำหรับแหล่งจ่าย 24 VDC และจุดเชื่อมต่อเอาต์พุตเพื่อความปลอดภัย เพื่อลดแรงดันตกและป้องกันไม่ให้เทอร์มินัลร้อนเกินไป เนื่องจากไม่มี OSSD ควรตรวจสอบให้แน่ใจว่าตรรกะความปลอดภัยภายนอกและวงจรป้อนกลับได้รับการกำหนดค่าอย่างถูกต้องในสภาพแวดล้อม B&R SafeDESIGNER เพื่อคงไว้ซึ่งหมวดหมู่ความปลอดภัยที่ต้องการ (เช่น PL e / SIL 3)
