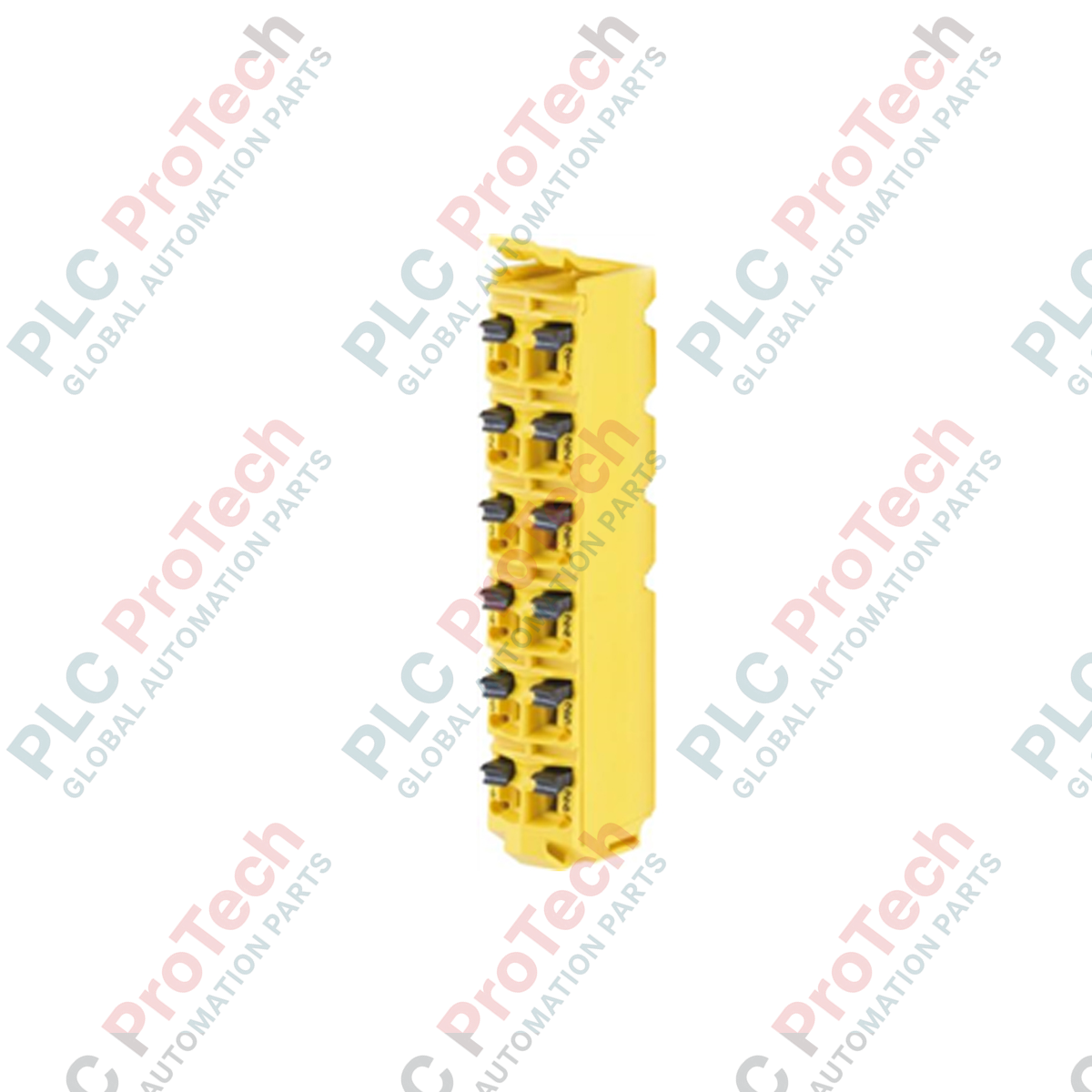

X20TB52 เทอร์มินัลบล็อกนิรภัยแบบมีคีย์ 12 พิน ระบบ B&R X20

ภาพรวมผลิตภัณฑ์

X20TB52 (X20TB52) เป็นเทอร์มินัลบล็อก 12 พินเฉพาะทางจาก B&R X20 System ซึ่งโดดเด่นด้วยการออกแบบเชิงกลแบบ มีรหัสนิรภัย เทอร์มินัลบล็อกนี้ได้รับการออกแบบมาเพื่อป้องกันการเสียบเข้ากับโมดูล I/O ที่ไม่เข้ากัน จึงเป็นกลไกป้องกันทางกายภาพสำหรับการเดินสายที่มีความสำคัญ ด้วยเทคโนโลยีแบบกดเสียบ X20TB52 จึงช่วยให้เชื่อมต่อตัวนำทองแดงได้อย่างรวดเร็วโดยไม่ต้องใช้เครื่องมือ รองรับแรงดันสูงสุด 240 VAC และกระแส 10 A ต่อหน้าสัมผัส จึงเป็นโซลูชันประสิทธิภาพสูงสำหรับการจ่ายไฟและการส่งสัญญาณในงานที่ให้ความสำคัญกับความปลอดภัยในการทำงานและความรวดเร็วในการประกอบ

การกำหนดค่าทางเทคนิค

สถาปัตยกรรมของ X20TB52 มุ่งเน้นความปลอดภัยเชิงกลและหน้าสัมผัสทางไฟฟ้าที่มีความต้านทานต่ำ คุณสมบัติ "มีรหัสนิรภัย" เป็นจุดแตกต่างหลัก โดยทำให้มั่นใจว่าเทอร์มินัลบล็อกจะเข้าคู่ได้เฉพาะกับโมดูลที่มีรูปแบบการเข้ารหัสเดียวกัน จึงช่วยขจัดความเสี่ยงจากการเดินสายไขว้ระหว่างการบำรุงรักษาภาคสนามได้อย่างมีประสิทธิภาพ แคลมป์เทอร์มินัลแบบกดเสียบออกแบบมาสำหรับความยาวการปอกสาย 7 ถึง 9 มม. และใช้แรงเสียบต่ำเพียง 10 N ด้วยความต้านทานหน้าสัมผัส ≤5 mΩ X20TB52 จึงช่วยลดการสูญเสียความร้อนและทำให้การทำงานมีเสถียรภาพ แม้ใช้งานหน้าสัมผัสหลายจุดที่พิกัดกระแสปกติเต็ม 10 A

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยด้านเทคนิค

คุณสมบัติ "มีรหัสนิรภัย" บน X20TB52 มีไว้เพื่ออะไร

การเข้ารหัสนิรภัยเป็นระบบกำหนดรหัสเชิงกล ช่วยให้มั่นใจว่าเทอร์มินัลบล็อก 12 พินนี้จะเสียบเข้ากับโมดูลประเภทที่กำหนดเท่านั้น คุณสมบัตินี้มีความสำคัญอย่างยิ่งในตู้ที่มีแรงดันไฟฟ้าหลายระดับ เช่น 24 VDC และ 230 VAC เนื่องจากช่วยป้องกันไม่ให้เทอร์มินัลบล็อกแรงดันสูงถูกเสียบเข้ากับโมดูลอินพุตดิจิทัลแรงดันต่ำโดยไม่ตั้งใจ

สามารถใช้ X20TB52 กับสายตีเกลียวละเอียดได้หรือไม่

ได้ แต่เพื่อประสิทธิภาพสูงสุดและความสะดวกในการใช้งานร่วมกับเทคโนโลยีแบบกดเสียบ ขอแนะนำให้ใช้ปลอกย้ำปลายสาย หากไม่ใช้ปลอกย้ำปลายสาย ต้องกดก้านปลดสีส้มด้วยไขควงเพื่อเปิดแคลมป์สปริงก่อนเสียบสายตีเกลียว

สามารถวัดแรงดันไฟฟ้าโดยไม่ต้องถอดสายได้หรือไม่

ได้ ทุกพินของ X20TB52 มีจุดทดสอบในตัว สามารถเสียบโพรบมัลติมิเตอร์มาตรฐานเข้าไปในช่องทดสอบที่กำหนดได้โดยตรง เพื่อตรวจสอบว่ามีแรงดันไฟฟ้าหรือระดับสัญญาณอยู่หรือไม่ขณะระบบยังทำงาน

คู่มือด้านวิศวกรรมและการติดตั้ง

• การตรวจสอบการเข้ารหัสเชิงกล: ก่อนติดตั้งขั้นสุดท้าย ให้ตรวจสอบว่าการเข้ารหัสบน X20TB52 ตรงกับรหัสบนโมดูล X20 อย่าฝืนเสียบเทอร์มินัลบล็อกเข้ากับโมดูลหากมีแรงต้าน เพราะอาจแสดงว่าการเข้ารหัสนิรภัยไม่ตรงกัน ซึ่งระบบนี้ออกแบบมาเพื่อปกป้องวงจรภายในของโมดูล I/O

• มาตรฐานการเดินสาย: ใช้ตัวนำทองแดงเท่านั้น ตรวจสอบให้แน่ใจว่าความยาวการปอกสายอยู่ระหว่าง 7 มม. ถึง 9 มม. อย่างเคร่งครัด การปอกสายสั้นเกินไปอาจทำให้แคลมป์จับฉนวนแทนตัวนำ ส่งผลให้เกิดข้อขัดข้องเป็นระยะหรือเกิดความร้อนเฉพาะจุดเนื่องจากหน้าสัมผัสไม่ดี

• การจัดการโหลดกระแส: แม้หน้าสัมผัสแต่ละจุดจะรองรับกระแส 10 A แต่ความสามารถในการรองรับกระแสรวมของเทอร์มินัลบล็อกจะถูกจำกัดโดยโมดูลที่เชื่อมต่ออยู่และสภาพแวดล้อมด้านความร้อนภายในตู้ สำหรับการใช้งานกระแสสูง ตรวจสอบให้แน่ใจว่าตู้มีการไหลเวียนอากาศเพียงพอ เพื่อรักษาอุณหภูมิของเทอร์มินัลบล็อกให้อยู่ในช่วงการทำงาน -25 ถึง 60 องศาเซลเซียส
