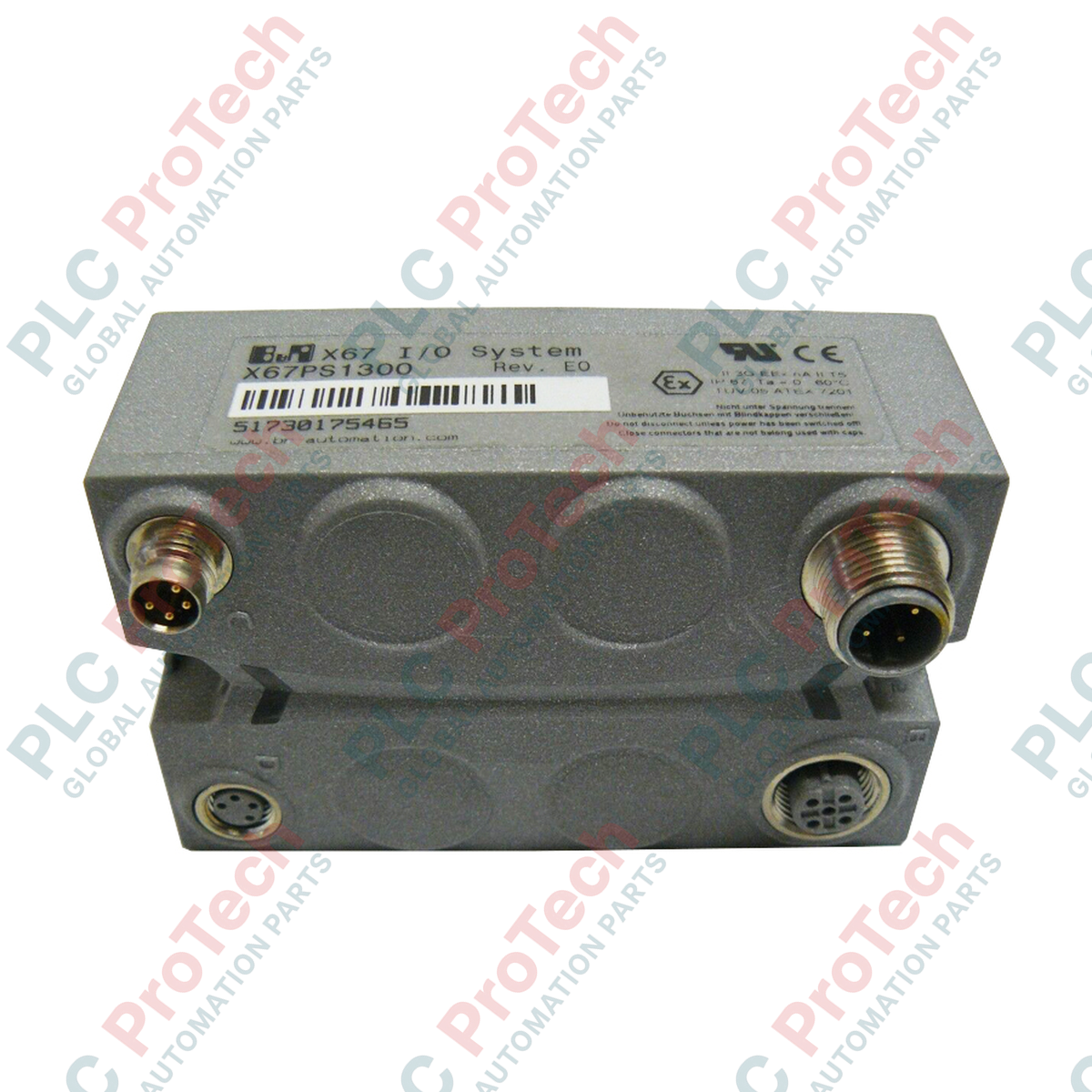

โมดูลแหล่งจ่ายไฟระบบ X67 B&R X67PS1300

ภาพรวมผลิตภัณฑ์

X67PS1300 (X67PS1300) เป็นโมดูลแหล่งจ่ายไฟประสิทธิภาพสูงจากระบบ X67 ของ B&R Industrial Automation ซึ่งออกแบบมาโดยเฉพาะเพื่อจ่ายไฟฟ้าที่มีการแยกทางไฟฟ้าให้กับบัส X2X Link โมดูลนี้เป็นส่วนประกอบโครงสร้างพื้นฐานที่สำคัญสำหรับสถาปัตยกรรม I/O แบบกระจายศูนย์ ช่วยให้ลิงก์การสื่อสารมีเสถียรภาพและได้รับการป้องกันจากกราวด์ลูปหรือสัญญาณรบกวนทางไฟฟ้าที่อาจมาจากฝั่งภาคสนาม X67PS1300 มีระบบวินิจฉัยในตัวผ่านไฟแสดงสถานะที่ชัดเจนสำหรับระดับแรงดันไฟฟ้าขาเข้าและขาออก ช่วยให้เจ้าหน้าที่ซ่อมบำรุงตรวจสอบสถานะไฟฟ้าได้อย่างรวดเร็วในการมองเพียงครั้งเดียว การออกแบบที่กะทัดรัดและทนทานทำให้เหมาะสำหรับติดตั้งบนเครื่องจักรโดยตรงในสภาพแวดล้อมอุตสาหกรรมที่มีพื้นที่จำกัดและต้องการความน่าเชื่อถือสูง

การกำหนดค่าทางเทคนิค

X67PS1300 ได้รับการออกแบบให้ผสานรวมเข้ากับระบบ I/O X67 ของ B&R ได้อย่างราบรื่น โดยทำหน้าที่แยกแหล่งจ่ายไฟภายในระบบออกจากไฟฟ้าภาคสนามขาเข้า และจ่ายไฟ 24 VDC ที่สะอาดและมีการแยกทางไฟฟ้าให้กับ X2X Link การแยกนี้มีความสำคัญต่อการรักษาความสมบูรณ์ของสัญญาณในระยะทางไกลและผ่านโหนด I/O ระยะไกลหลายตัว ฮาร์ดแวร์ของโมดูลประกอบด้วยไฟ LED แสดงสถานะสองดวง ดวงหนึ่งแสดงว่า "แรงดันไฟฟ้าขาเข้า" อยู่ภายในช่วงค่าความคลาดเคลื่อน และอีกดวงยืนยันว่า "แรงดันไฟฟ้าขาออก" ทำงานและพร้อมใช้งาน ด้วยการใช้พลังงานภายในที่ต่ำมากเพียง 3 W โมดูลจึงทำงานได้อย่างมีประสิทธิภาพและก่อให้เกิดความร้อนน้อยที่สุด ซึ่งจำเป็นสำหรับการติดตั้งบนราง DIN หรือแผงควบคุมที่มีความหนาแน่นสูง

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยด้านเทคนิค

เมื่อใดจึงจำเป็นต้องเพิ่ม X67PS1300 ให้กับเซกเมนต์ I/O X67?

จำเป็นต้องใช้โมดูลแหล่งจ่ายไฟเพิ่มเติมเมื่อการใช้พลังงานรวมของโมดูล X67 ที่เชื่อมต่ออยู่เกินความสามารถในการจ่ายกระแสของตัวควบคุมบัส หรือเมื่อต้องการแยกทางไฟฟ้าเพื่อแบ่งเซกเมนต์ของบัสสำหรับลดสัญญาณรบกวน

โมดูลนี้สามารถจ่ายไฟให้เซนเซอร์และแอคชูเอเตอร์ 24 VDC ได้โดยตรงหรือไม่?

ไม่สามารถทำได้ X67PS1300 ได้รับการออกแบบมาโดยเฉพาะเพื่อจ่ายไฟที่มีการแยกทางไฟฟ้าให้กับ บัสสื่อสาร X2X Link อุปกรณ์ภาคสนาม (เซนเซอร์/แอคชูเอเตอร์) ควรรับไฟผ่านขาจ่ายไฟของโมดูล I/O มาตรฐาน หรือแหล่งจ่ายไฟภาคสนามเฉพาะ

หากไฟ LED "แรงดันไฟฟ้าขาออก OK" ดับ แต่ไฟ LED "ขาเข้า" ติด หมายความว่าอย่างไร?

แสดงว่าเกิดความขัดข้องภายใน หรือเกิดการโอเวอร์โหลด/ลัดวงจรที่ฝั่ง X2X Link ให้ถอดสายบัส X2X ด้านปลายทางออก แล้วตรวจสอบการลัดวงจรหรือการดึงกระแสไฟฟ้ามากเกินไปจากโมดูล I/O ที่เชื่อมต่ออยู่

คู่มือด้านวิศวกรรมและการติดตั้ง

การต่อลงกราวด์และการชีลด์ X2X Link: เพื่อให้มีภูมิคุ้มกันต่อสัญญาณรบกวนสูงสุด ต้องชีลด์สายเคเบิล X2X Link อย่างถูกต้อง เมื่อติดตั้ง X67PS1300 ตรวจสอบให้แน่ใจว่าชีลด์เชื่อมต่อกับกราวด์ฟังก์ชัน (FE) ที่จุดติดตั้งของโมดูล การแยกทางไฟฟ้าที่ PS1300 จัดให้จะป้องกันกราวด์ลูประหว่างส่วนต่าง ๆ ของเครื่องจักร

ข้อควรพิจารณาด้านความร้อน: แม้การใช้พลังงานภายในจะต่ำ (3 W) แต่ B&R แนะนำให้ติดตั้งโมดูลในแนวตั้งเพื่อช่วยให้เกิดการพาความร้อนตามธรรมชาติ หลีกเลี่ยงการวางส่วนประกอบที่ก่อให้เกิดความร้อนสูง (เช่น ตัวสตาร์ตมอเตอร์หรือแหล่งจ่ายไฟขนาดใหญ่) ไว้ใต้ X67PS1300 โดยตรง เพื่อป้องกันความเค้นจากความร้อนต่อวงจรอิเล็กทรอนิกส์วินิจฉัย

การถอดเชื่อมต่ออย่างปลอดภัย: ก่อนเชื่อมต่อหรือถอดสาย X2X Link กับ X67PS1300 ต้องตรวจสอบให้แน่ใจเสมอว่าปิดแหล่งจ่ายไฟขาเข้าแล้ว การเสียบโมดูลเข้ากับบัสที่ยังทำงานอยู่แบบ "มีไฟ" อาจทำให้เกิดทรานเชียนต์ในการสื่อสาร ซึ่งอาจรบกวนการซิงโครไนซ์รอบการทำงานของ PLC หรือทำให้เกิดข้อผิดพลาดชั่วคราวของบัสในเครือข่าย X67
