ABB PM866K02 3BSE050199R1 AC 800M Yedekli İşlemci Birimleri

Açıklama

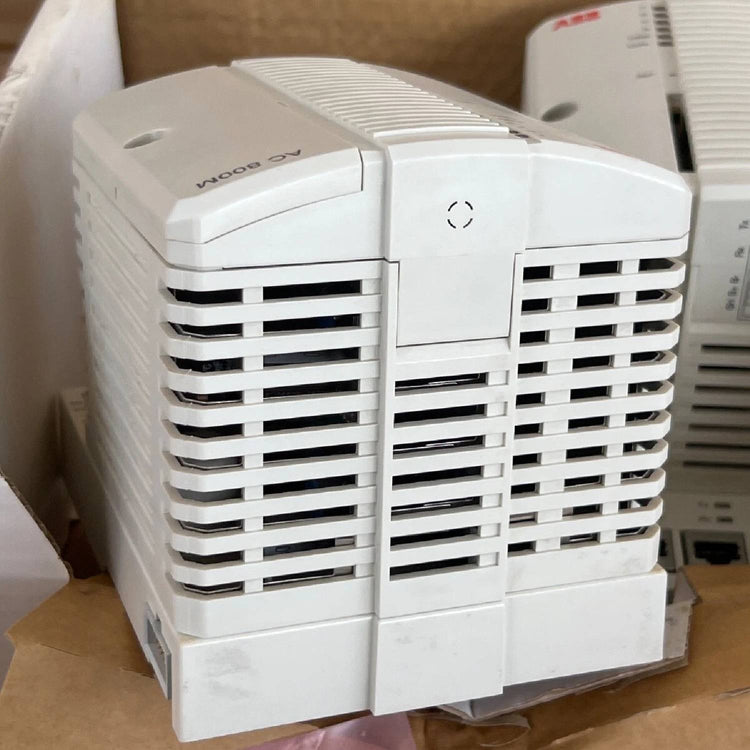

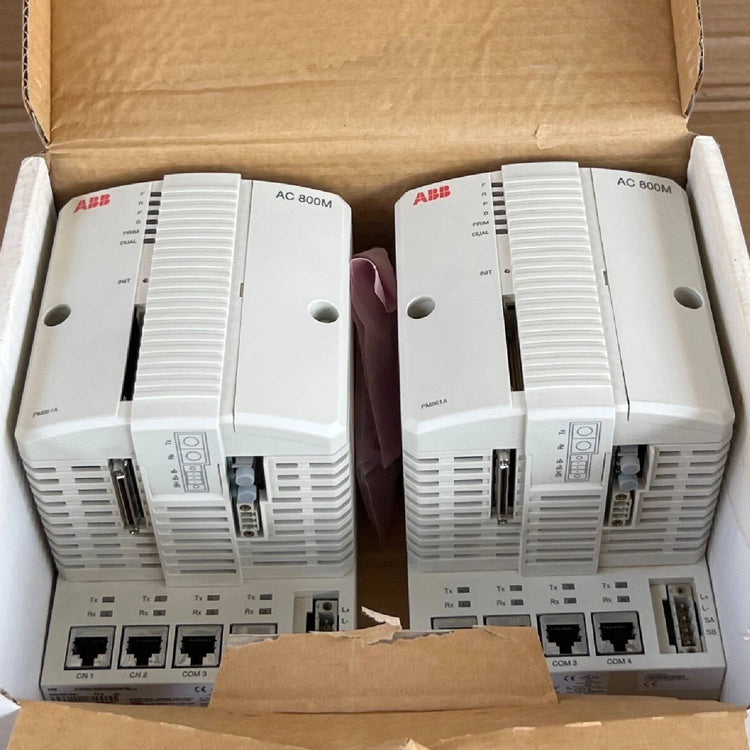

PM866K02 3BSE050199R1, yüksek kullanılabilirlik ve hataya dayanıklı proses kontrolü sağlamak üzere tasarlanmış, AC 800M kontrol sistemi platformu için yapılandırılmış yedekli bir işlemci ünitesi kitidir. 133 MHz saat frekansında çalışan bir mikroişlemci ve 64 MB RAM ile donatılan bu sistem bileşeni, karmaşık kontrol mantığının yürütülmesini, tanılamayı ve eş zamanlı iletişim görevlerini gerçekleştirir. Birim, elektriksel ModuleBus üzerinden en fazla 12 S800 I/O ünitesiyle yerel olarak arayüz oluşturur ve çift Ethernet (CN1, CN2) ile seri (COM3, COM4) bağlantıları destekleyen dört dahili iletişim bağlantı noktası içerir. Paket, iki adet PM866K01 işlemci ünitesinin yanı sıra 800xA ve Compact Product Suite altyapılarında hassas modül senkronizasyonu ve iletişim veriyolu genişletmesi sağlayan bir TK850 CEX-bus genişletme kablosu ve bir TK851 RCU-Link kablosu içerir.

Özellikler

• 133 MHz saat frekansında çalışan MPC866 işlemcisiyle gerçekleştirilen mikroişlemci yürütmesi.
• Ürün yazılımının bellekte tutulması için 64 MB SDRAM ile eşleştirilmiş 4 MB flash PROM kullanan geçici bellek yönetimi.
• Çift Ethernet kanalı ve modem destekli özel seri bağlantılar içeren kapsamlı dahili arayüz tahsisi.
• Elektriksel ModuleBus'a bağlı en fazla 12 S800 I/O ünitesini destekleyen doğrudan yerel I/O yönetimi.
• Paralel işlemci üniteleri arasında yapısal senkronizasyon sağlayan özel Yedeklilik Kontrol Bağlantısı.
• Çalışma zamanı uygulama yüklemesini ve soğuk korunan verilerin depolanmasını destekleyen entegre Compact Flash arayüzü.
• Besleme kesintileri sırasında düzenli ve kontrollü CPU kapanma döngülerini sağlayan dahili 5 ms güç rezervi.

Uygulamalar

• 800xA otomasyon kurulumlarında proses yedekliliği gerektiren Dağıtılmış Kontrol Sistemleri (DCS).
• Üretim, enerji üretimi ve proses rafinasyonu alanlarında kritik yol kontrol altyapısı.
• Compact Product Suite mimarileri ve S800 uzak I/O yapılandırmalarını kullanan yüksek kullanılabilirlikli operasyonlar.

Sipariş Bilgileri

Teknik Özellikler

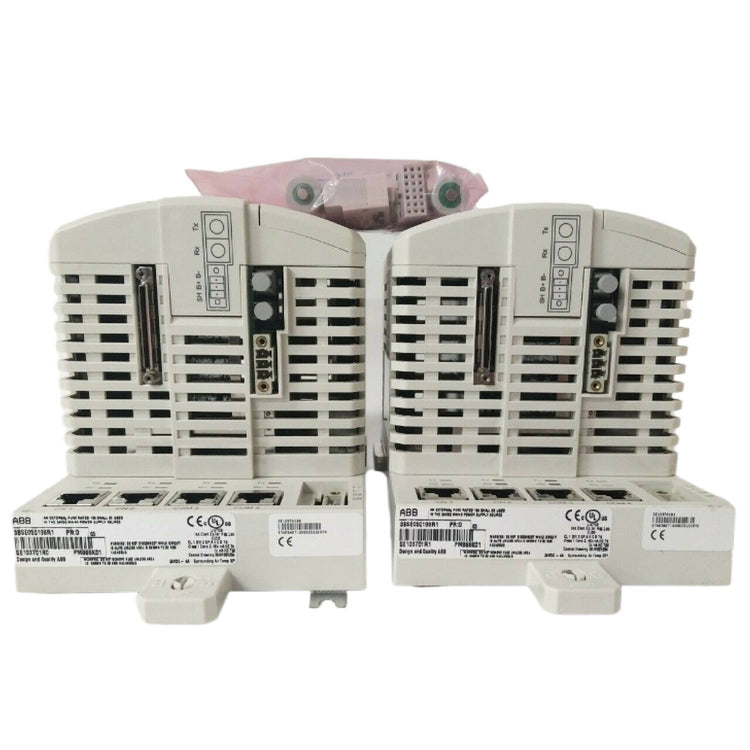

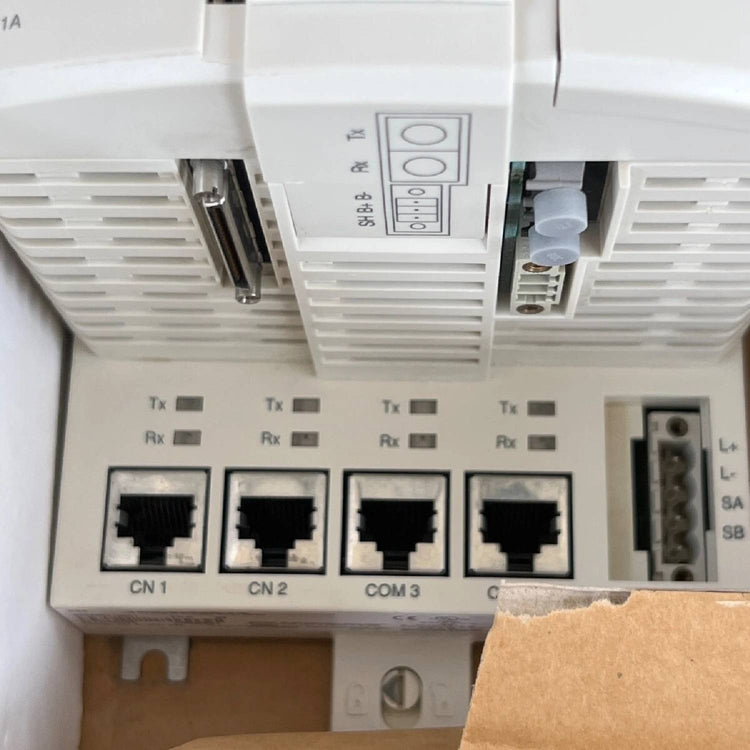

Bağlantılar/Arayüzler

Kurulum Kılavuzu

• Modül Yönü: Montajı DIN rayı boyunca yatay olarak gerçekleştirin ve dikey yüksekliğin kilitleme mekanizması için yeterli açıklık sağlamasını garanti edin.
• Yedekli Bağlantı: Senkronizasyon kanalını başlatmak için iki işlemciyi birlikte verilen TK851 RCU-Link kablosunu kullanarak birbirine bağlayın.
• CEX-Bus Arayüzü: Yan terminal yolları boyunca ek iletişim modülleri bağlamak için birlikte verilen TK850 genişletme kablosunu kullanın.
• Kablolama Yapılandırması: L+ ve L- hatları için standart polarite eşleşmesini sağlayarak bağlantıları 4 pimli vidalı terminal bloğuyla sabitleyin.
• Durum İzleme Terminali: Besleme izleme rölelerini SA ve SB portlarına bağlayın; mantıksal eşik sınırlarına uyun (15 V üzeri Yüksek, 8 V altı Düşük).
• Termal Yönetim: Nominal termal sınırlar içinde çalışmayı sürdürmek için IP20 muhafaza içinde yeterli konvektif açıklık bırakın.
• Bellek Koruma: Tam güç kesintileri sırasında çalışma zamanı RAM tanımlarını korumak için dahili veya harici bir pil ünitesi (SB821 veya SB822) takın.

Uyumluluk ve Sertifikalar

• TÜV (Teknik Denetim Birliği)
• UL standartları
