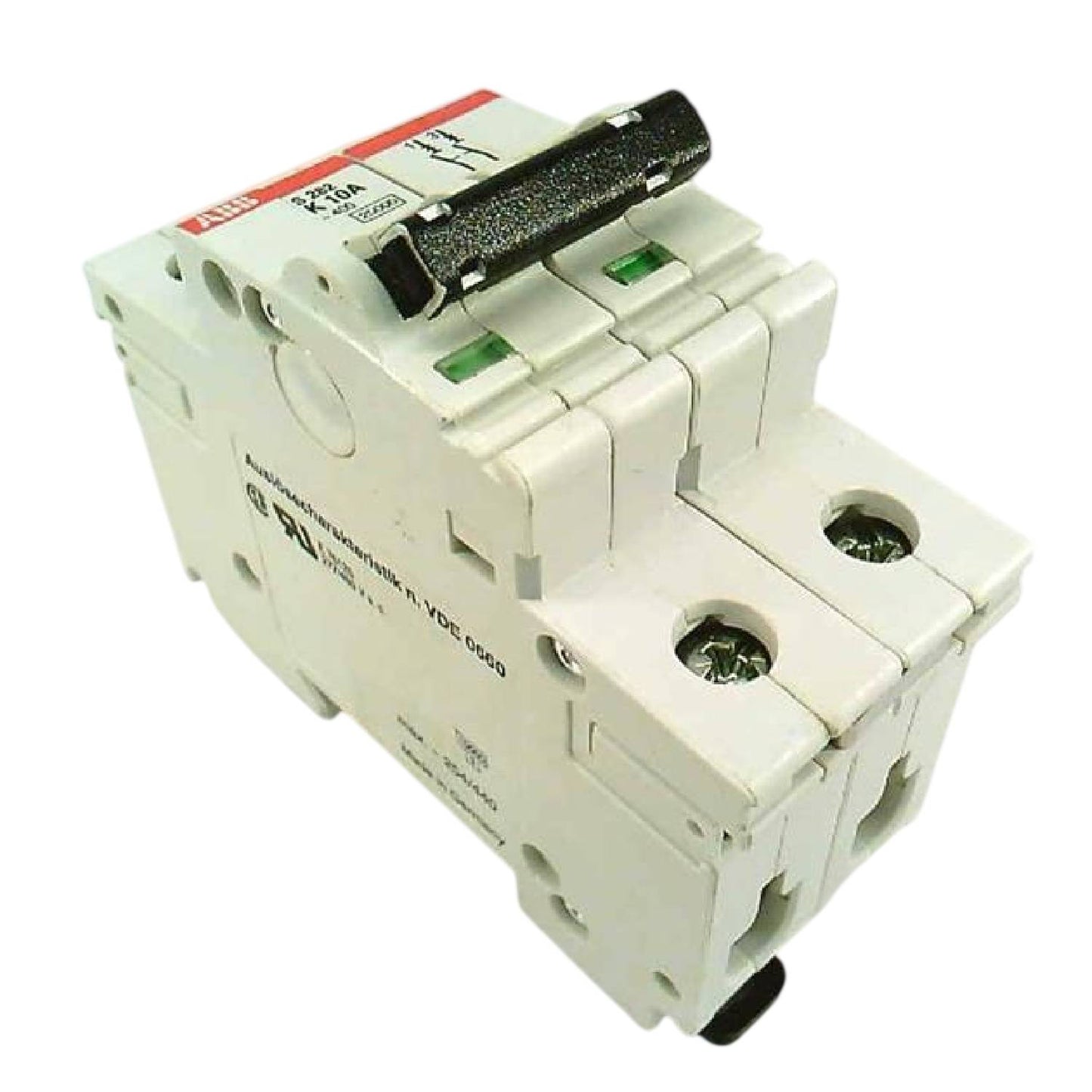

ABB S282UC-K10 GHS2820164R0427 S280UC Minyatür Devre Kesici

SKU S282UC-K10 GHS2820164R0427

Stokta

12-month warranty
Free returns within 30 days

Üretici: ABB
Ürün No.: S282UC-K10 GHS2820164R0427
Menşei ülke:İsveç
Ürün Türü: Minyatür Devre Kesici
Ödeme: T/T, Western Union
Ağırlık: 260g
Boyutlar: 90 mm x 35 mm x 69 mm (Y x G x D)
Gönderim limanı: Xiamen
Garanti: 12 ay

Açıklama

GHS2820164R0427 Ürün Kimliğine sahip ABB S282UC-K10 minyatür devre kesici, güvenilir akım sınırlaması ve elektriksel arıza koruması sağlamak üzere tasarlanmış 2 kutuplu evrensel bir akım koruma cihazıdır. S280UC ürün ailesinin bir parçası olan bu cihaz, yüksek doğru akım gerilim değerine sahiptir ve standart AC sistemlerinin yanı sıra zorlu DC yapılandırmaları için de mükemmel bir seçenektir. Ünite, iki farklı dahili açma mekanizması içerir: aşırı yük koruması için kalibre edilmiş gecikmeli termik açma sistemi ve kısa devreyi anında kesmek üzere tasarlanmış elektromekanik manyetik düzenek. IEC/EN 60947-2, UL1077 ve CSA 22.2 No. 235 dahil olmak üzere uluslararası standartlara uygun olan bu devre kesici, özel altyapı sistemlerinde güvenli ve istikrarlı performans sağlar.

Özellikler

Eşzamanlı çok hatlı yalıtım ve kontrol için tasarlanmış 2 kutuplu bir yapı ile donatılmıştır.
Belirli motor ve endüktif yük yönetimi için kalibre edilmiş K karakteristikli bir açma eğrisi kullanır.
Özel yüksek gerilim kurulumları için optimize edilmiş, yüksek dahili doğru akım çalışma değerine sahiptir.
Net mekanik AÇIK/KAPALI görsel geri bildirimi sağlayan entegre bir kontak konumu göstergesi içerir.
Kararlı ve güvenli iletken sabitlemesi sağlamak üzere dayanıklı kablo kelepçesi vidalı terminallerle donatılmıştır.

Uygulamalar

Fotovoltaik sistemler ve yenilenebilir enerji toplama şebekeleri.
Telekomünikasyon güç dağıtım tesisatları.
Elektrikli cer ve ulaşım altyapısı şebekeleri.
Endüstriyel otomasyon devreleri ve ticari alçak gerilim dağıtım panoları.

Sipariş Bilgileri

Parametre	Değer
Genişletilmiş Ürün Tipi	S282UC-K10
Ürün Kimliği	GHS2820164R0427
EAN	4012233637201

Teknik Özellikler

Parametre	Teknik Özellik
Üretici	ABB
Kutup Sayısı	2
Açma Karakteristiği	K
Beyan Akım (In)	10,00 A
Beyan Çalışma Gerilimi	IEC60898-1'e göre 440 V DC / 440 V AC / 484 V DC
Beyan Yalıtım Gerilimi (Ui)	IEC/EN 60664-1'e göre 500 V
Çalışma Gerilimi	Maksimum (tolerans dahil) 440 V AC / 484 V DC, Minimum 12 V AC / 12 V DC
Beyan Frekans (f)	50 Hz / 60 Hz
Beyan Kısa Devre Kapasitesi (Icn)	6,0 kA
Beyan Nihai Kısa Devre Kesme Kapasitesi (Icu)	6 kA
Beyan Servis Kısa Devre Kesme Kapasitesi (Ics)	6 kA
Aşırı Gerilim Kategorisi	II
Kirlilik Derecesi	2
Anma Darbe Dayanım Gerilimi (Uimp)	4 kV (deniz seviyesinde 6,2 kV, 2000 m'de 5,0 kV)
Dielektrik Test Gerilimi	50/60 Hz, 1 dk: 2 kV
Muhafaza Malzemesi	Yalıtım grubu I, RAL 7035
Aktüatör Tipi	Yalıtım grubu II, siyah, mühürlenebilir
Aktüatör İşareti	1/0
Kontak Konumu Göstergesi	AÇIK/KAPALI
Elektriksel Dayanıklılık	10000 AC çevrimi
Mekanik Dayanıklılık	20000 çevrim
Terminal Tipi	Vida Terminalleri
Vida Terminali Tipi	Kablo Kelepçesi
Bağlantı Kapasitesi	Bara 16 mm² / Kovanlı esnek 0,75 ... 16 mm² / Esnek 0,75 ... 16 mm² / Rijit 0,75 ... 25 mm² / Örgülü 0,75 ... 25 mm²
Sıkma Torku	2,5 N-m
Önerilen Tornavida	Pozidriv 2
Ortam Hava Sıcaklığı	Çalışma -25 ... +55 santigrat derece / Depolama -40 ... +70 santigrat derece
Çevresel Koşullar	%90-96 nemde 55 santigrat derecede ve %95-100 nemde 25 santigrat derecede 28 çevrim
Darbeye Dayanıklılık	IEC 60068-2-27'ye göre: 30g / 3 darbe / 11 ms
Titreşimlere Dayanıklılık	IEC 60068-2-6'ya göre: yük 0,8 In iken 5 ... 150 ... 5 Hz'de 5g, 20 çevrim
Koruma Derecesi	IP20 (kapaklı muhafaza içinde IP40)
UL/CSA Maksimum Çalışma Gerilimi	500 V DC / 480 V AC
UL/CSA Bağlantı Kapasitesi	İletken 18 ... 4 AWG
UL/CSA Sıkma Torku	Ana Devre 17,5 inç-lb
UL1077'ye göre Kesme Kapasitesi	4,5 kA
Ürünün Net Genişliği	35,0 mm
Ürünün Net Derinliği	69,0 mm
Ürünün Net Yüksekliği	90,0 mm
Ürünün Net Ağırlığı	0,260 kg

Montaj Yönergeleri

DIN Rayı Montajı: Üniteyi, IEC 60715 yönergelerine uygun TH35-7.5 (35 x 7,5 mm montaj rayı) veya TH35-15 (35 x 15 mm montaj rayı) gibi standart simetrik profillere güvenli şekilde monte edin.
Montaj Konumu: Mekanik muhafaza, terminal montajına geçerli herhangi bir açı yönünde izin verecek şekilde tasarlanmıştır.
Polarite Bilinci: Evrensel akım devrelerinin özel tasarım gereklilikleri nedeniyle, yerleşim bağlantısı sırasında doğru akım polarite göstergelerine dikkat edin.
Terminal Sabitleme: Elektrik kablolarını, UL/CSA düzenlemeleri için 2,5 N-m (17,5 inç-lb) onaylı tork değerine sahip bir Pozidriv 2 tornavida kullanarak entegre kablo kelepçesi bağlantılarına sıkın.

Uygunluk ve Sertifikalar

Uygunluk Beyanı - CE: 2CDK400002D0401
RoHS Bilgileri: 2CDK400005K0201 / 18 Ağustos 2005 tarihli AB Direktifi 2002/95/EC ve değişikliğine uygun
Standartlar: IEC/EN 60947-2, UL 1077, CSA 22.2 No. 235

FAQ

Cihaz için sertifikalı ortam çalışma sıcaklığı aralığı nedir?

Cihaz için sertifikalı ortam çalışma sıcaklığı aralığı -25 Santigrat ile +55 Santigrat arasındadır.

Standart elektrik bağlantıları için hangi özel terminal sıkma torku gereklidir?

Entegre kablo kelepçesi terminalleri, standart uygulamalar için 2.5 N-m veya UL/CSA yapılandırmaları için 17.5 in lb mühendislik sıkma torku gerektirir.

Döngü koruması için hangi temel dahili mekanizmalar kullanılır?

Cihaz, aşırı yükü önlemek için gecikmeli bir termik açma sistemine ve kısa devreyi anında yalıtmak için elektromekanik bir manyetik düzeneğe dayanır.
