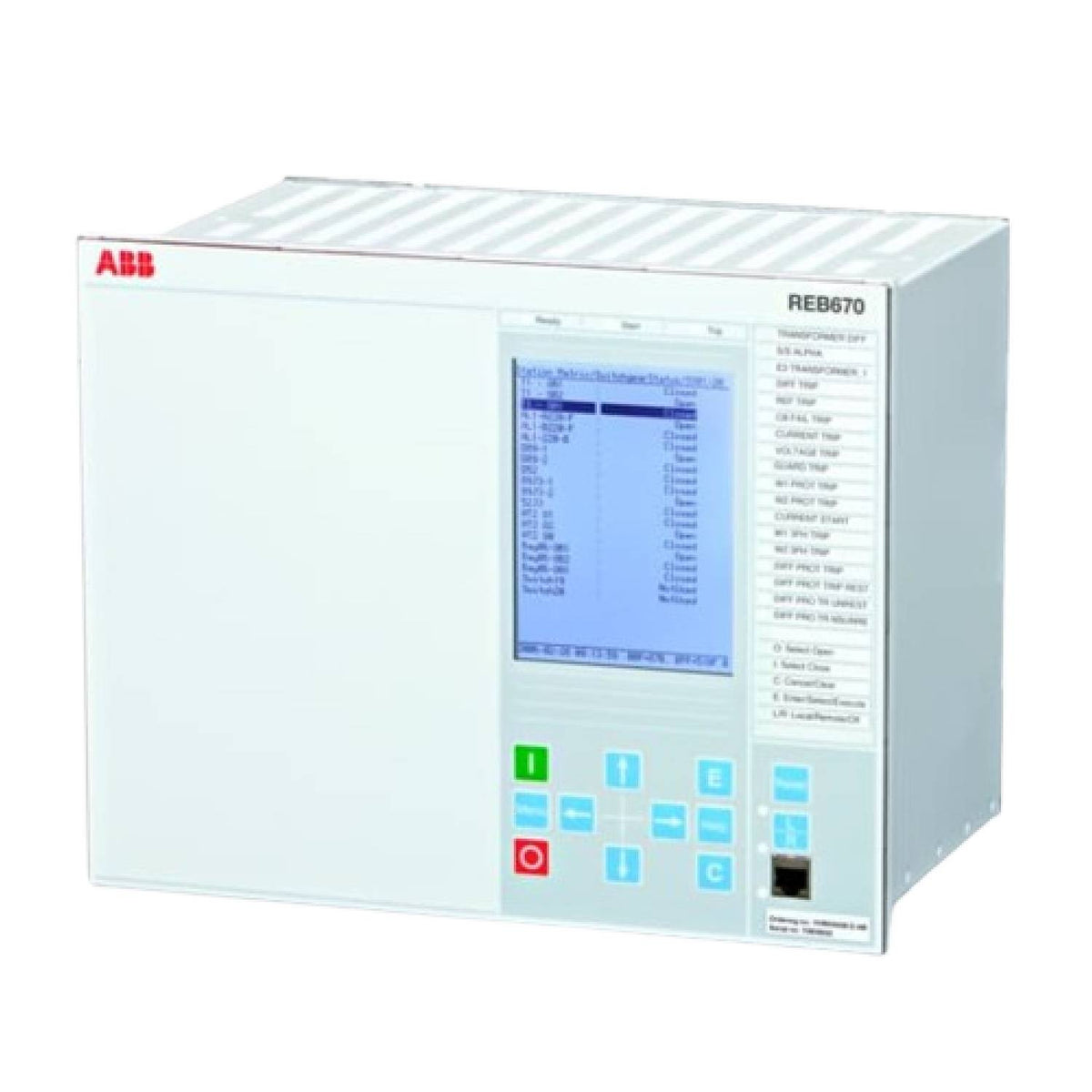

ABB REB670 Relion 670 Serisi Bara Koruma Akıllı Elektronik Cihazı

Açıklama

ABB REB670, orta gerilimden çok yüksek gerilim seviyelerine kadar baraların, T bağlantılarının ve ağ bağlantılı köşelerin korunması, kontrolü ve izlenmesi için tasarlanmış bir bara koruma akıllı elektronik cihazıdır (IED). Bu bara koruma IED'si, doğrudan topraklanmış veya düşük empedanslı topraklanmış güç sistemlerindeki her tür dahili faz-faz ve faz-toprak arızası için seçici, güvenilir ve hızlı arıza açması sağlar. Ayrıca izole veya yüksek empedanslı topraklanmış güç sistemlerindeki dahili çok fazlı arızaları da yönetebilir. Relion koruma ve kontrol ürün ailesinin bir parçası olan ABB REB670, tamamen birlikte çalışabilir ve geleceğe hazır trafo merkezi otomasyonu uygulamaları sunmak için IEC 61850 standardının temel tasarım gereksinimlerini uygular.

Özellikler

• Transfer barası düzenlemeleri olan veya olmayan tekli, çiftli ve üçlü bara düzenlerini destekleyen kapsamlı giriş/çıkış kapasitesi.
• Karmaşık trafo merkezi düzenleri için seçici koruma sağlayan fazlara ayrılmış ölçüm.
• Bir buçuk kesicili istasyonlar, çift kesicili istasyonlar ve halka baralar gibi değişen trafo merkezi topolojilerine sorunsuz uyum sağlamak için yazılım tabanlı dinamik Bölge Seçimi.
• Hatalı durum bildirimleri sırasında diferansiyel korumanın kararlılığını güvence altına almak için ayırıcı konumlarından bağımsız entegre kontrol bölgesi özelliği.
• Bara bölümleme ayırıcıları tarafından başlatılan yük aktarımı koşullarında diferansiyel bölgelerin verimli şekilde birleştirilmesi.
• İkincil devre arızaları sırasında istenmeyen açmaları önlemek için dahili açık CT algılama ve diferansiyel koruma denetimi.
• Kesici arızası koruması, uç arıza koruması ve aşırı akım koruması seçenekleri dâhil gelişmiş yedek koruma özellikleri.
• IEC 61850-8-1, IEC 61850-9-2LE proses barası, IEC 60870-5-103, DNP3.0, LON ve SPA protokollerini kapsayan kapsamlı protokol desteği.

Uygulamalar

• Transfer barası, çift devre kesici veya bir buçuk devre kesici düzenlemeleri olan ya da olmayan tekli, çiftli ve üçlü bara konfigürasyonları.
• Altı adede kadar diferansiyel bölge ve yirmi dört analog akım girişi gerektiren trafo merkezleri.
• İzole, yüksek empedanslı, düşük empedanslı veya doğrudan topraklanmış güç şebekelerini kullanan yüksek ve çok yüksek gerilimli elektrik dağıtım ve endüstriyel trafo merkezleri.
• Dinamik bölge seçimi kullanan ve çok sayıda ikili ve analog giriş/çıkış gerektiren karmaşık trafo merkezi düzenleri.
• IEC 61850-9-2LE standardına göre örneklenmiş değerlerle çalışan proses veri yolu ortamları.

Sipariş Bilgileri

Teknik Özellikler

Kurulum Kılavuzu

• Topraklama: Herhangi bir elektrik bağlantısı yapmadan önce IED kasasını düşük empedanslı bir bakır kabloyla istasyon topraklamasına sabitleyin.
• Blendajlama: EMI/RFI gürültüsünün etkilerini azaltmak için tüm ikili sinyal hatlarında ve iletişim ağlarında bükümlü çift blendajlı kablolar kullanın.
• Montaj: Üniteyi, sertifikalı ABB montaj kiti aksesuarlarını kullanarak standart 19 inç raflara veya pano kesitlerine monte edin.
• Soğutma ve Havalandırma: Doğal konveksiyonu desteklemek ve ısı birikimini önlemek için muhafazanın üst ve alt kısmında yeterli açıklık bırakın.
• Kablo Güzergâhı: Yüksek akımlı primer kablolar, analog sekonder transformatör bağlantıları ve düşük gerilimli dijital sinyal kabloları arasında temiz bir ayrım sağlayın.
• Kutup: IED güç kaynağı modülünü enerjilendirmeden önce tüm yardımcı DC gerilim kablo bağlantılarının doğruluğunu kontrol edin.

Uygunluk ve Sertifikalar

• Avrupa Toplulukları Konseyi Elektromanyetik Uyumluluk Direktifi (EMC Direktifi 2004/108/EC)
• Alçak Gerilim Direktifi (2006/95/EC)
• Ürün Standardı EN 60255-26 (EMC gereklilikleri)
• Ürün Standartları EN 60255-1 ve EN 60255-27 (Düşük gerilim gereklilikleri)
• IEC 60255 serisinin Uluslararası Standartları
