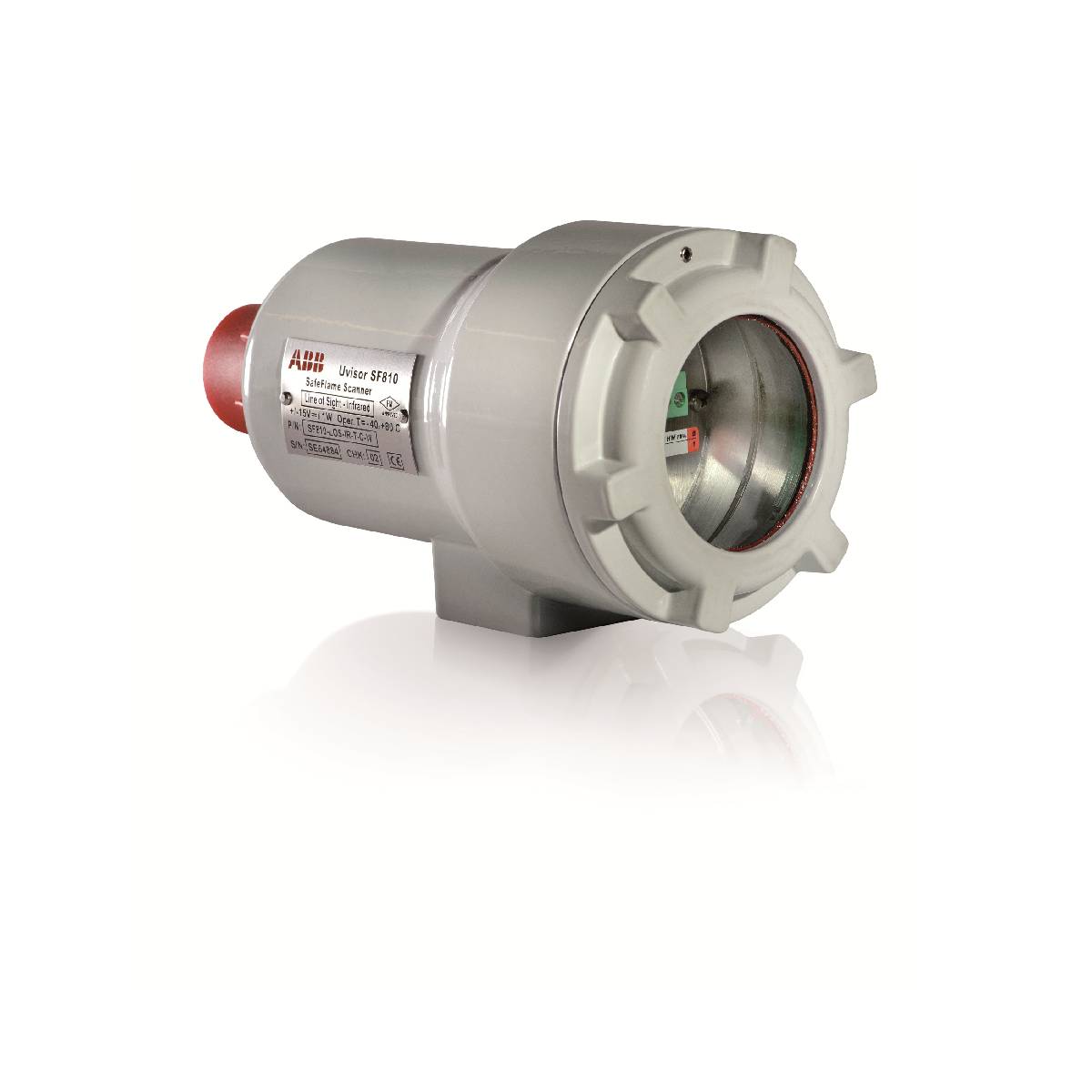

ABB SF810I-LOS-UVIR-T Uvisor SF810i Çok Yakıtlı Entegre Güvenli Alev Tarayıcısı

SKU SF810I-LOS-UVIR-T

Stokta

12-month warranty
Free returns within 30 days

Üretici: ABB
Ürün No.: SF810I-LOS-UVIR-T
Menşei ülke:Çin
Ürün Türü: Alev Tarayıcıları
Barkod: 9031809090
Ödeme: T/T, Western Union
Ağırlık: 1372g
Boyutlar: 180 mm x 135 mm x 260 mm (W x H x L)
Gönderim limanı: Xiamen
Garanti: 12 ay

Açıklama

ABB SF810I-LOS-UVIR-T (SF810INT-LOS-UVIR-T-C-W ), Uvisor SF810i ve Symphony Plus ürün ailelerine ait gelişmiş, çok yakıtlı, entegre güvenli alev tarayıcısıdır. Bu modül, optik algılama düzeneğini ve sinyal analiz işlemcisini tek bir sağlam muhafaza içinde birleştiren entegre, bağımsız akıllı bir yanma sensörü olarak çalışır. Zorlu çok yakıtlı brülörler için tasarlanan cihaz, her bir brülör alevinin varlığını veya yokluğunu sürekli izlemek üzere hem Ultraviyole (UV) hem de Kızılötesi (IR) katı hâl sensörlerini kullanan çift sensörlü algılama özelliğine sahiptir. Mutlak alev ayrımının yanı sıra cihaz, gerçek zamanlı niteliksel yanma kararlılığı eğilimlerini hesaplamak için alev modülasyonu özelliklerini sürekli analiz eder. Görüş Hattı (LOS) optik yönlendirmesine, geçmeli klemenslere sahip dahili bir bağlantı kartına ve çevre birimleriyle entegrasyon için gömülü Modbus RTU RS485 iletişim bağlantısına sahiptir. Nominal 24 VDC girişle çalışan tarayıcı, ayrı bir uzak değerlendirme ünitesi olmadan çalışır ve güvenlik açısından kritik alev rölesi kontaklarını ve analog kalite izleme çıkışlarını doğrudan brülöre monte edilen üniteden sağlar.

Özellikler

Hem optik sensörleri hem de mikroişlemci elektroniğini brülör kafası ünitesi içinde barındıran entegre hepsi bir arada mimari.
Çok yakıtlı ayrım ve kömür, fuel oil veya gaz yanma profillemesi için tasarlanmış çift katı hâl UV ve IR sensör düzenlemesi.
Doğrudan görüş hattı alev hizalaması için Görüş Hattı (LOS) optik yönlendirme yapılandırması.
Yerleşik 2 telli RS485 fiziksel katmanı üzerinden dahili Modbus RTU ile yerel elektronik iletişim.
Ham Modbus kayıtları veya bilgisayar tabanlı yazılım araçları üzerinden erişilebilen doğrudan kart üzeri kullanıcı yapılandırma yönetimi.
Kolay saha kablolaması için entegre bağlantı kartıyla donatılmış dahili klemens modülü yerleşimi.

Uygulamalar

Bağımsız veya eş zamanlı gaz, fuel oil ve öğütülmüş kömür yakışı kullanan çok yakıtlı brülörler.
Endüstriyel buhar kazanları ve enerji üretim fırınlarında sürekli alev denetimi ve ayrımı.
Alev yanma dinamiklerinin ve brülör performansının gerçek zamanlı niteliksel izlenmesi.
Doğrudan kablolu alev güvenlik röleleri aracılığıyla Brülör Yönetim Sistemi (BMS) entegrasyonu.

Sipariş Bilgileri

Ayrıntı	Değer / Açıklama
Ürün Kimliği	SF810I-LOS-UVIR-T
Katalog Açıklaması	SF810INT-LOS-UVIR-T-C-W
Fatura Açıklaması	SF810INT-LOS-UVIR-T-C-W
Model Kodu Yapısı	Entegre (SF810i), Görüş Hattı (LOS), UV + IR Sensörler (UVIR), Klemens Sonlandırma (T)

Teknik Özellikler

Parametre	Değer / Teknik Özellik
Üretici	ABB
Ürün Ailesi	Uvisor SF810i Serisi (Entegre)
Sistem Platformu	Symphony Plus
Algılama Teknolojisi	Katı hâl Ultraviyole (UV) + Kızılötesi (IR)
Optik Yapılandırma	Görüş Hattı (LOS) / Doğrudan Görüş
Sonlandırma Tipi	Dahili sonlandırma kartı üzerinden takılabilir klemensler
Seri İletişim	RS-485, 2 telli yarı çift yönlü
İletişim Protokolü	Modbus RTU
Giriş Besleme Gerilimi	24 V DC (Nominal)
Menşe Ülke	Çin (CN)
Gümrük Tarife Numarası	9031809090
Ürün Net Genişliği	7,087 in (180 mm)
Ürün Net Yüksekliği	5,31 in (135 mm)
Ürün Net Uzunluğu	10,236 in (260 mm)
Brüt Ağırlık	1,372 kg

Bağlantılar/Arabirimler

Arabirim Seçeneği	İşlev / Atama
Dahili Sonlandırma Kartı	Saha iletkenlerinin yönlendirilmesi için takılabilir vidalı klemensler sağlar.
Alev Rölesi Kontakları	BMS ile doğrudan güvenlik açısından kritik entegrasyon için bağımsız kablolu çıkış.
Analog Çıkış Kanalı	Gerçek zamanlı alev sinyali kalitesi ölçümlerini temsil eden akım döngüsü yapılandırması.
RS485 Seri Arabirimi	Modbus RTU üzerinden uzaktan parametre hizalamasını ve tanılama verilerinin alınmasını destekleyen iki telli bağlantı.

Kurulum Talimatları

İletken ataması için entegre dahili sonlandırma kartını açığa çıkarmak üzere muhafaza erişim kapağının vidalarını sökün.
Geçici gürültüyü en aza indirmek için 2 telli RS485 Modbus ağına blendajlı bükümlü çift kablolar kullanarak güç beslemesini ve iletişim hatlarını takılabilir klemenslere bağlayın.
Düzeneği, montajı doğrudan hedef birincil yanma bölgesine hizalayarak, cihaz için belirlenmiş Görüş Hattı mekanik flanş bağlantısı üzerinden brülör görüş borusuna monte edin.
Yüksek termal ortamlarda çalışırken katı hâl sensörü penceresini kurum birikiminden ve aşırı ısınmadan korumak için soğutma ceketi grubuna düşük basınçlı süpürme havası uygulayın.

FAQ

Entegre tasarım yaklaşımı cihaz kurulumu açısından ne anlama geliyor?

Entegre tasarım, hem optik sensör dizisini hem de sinyal işleme kartını tek bir muhafaza içinde birleştirir; bu da bağımsız bir uzak değerlendirme birimi veya ayrı bir kontrol panosu modülü gerekmediği anlamına gelir.

Bu özel modelde hangi sensör teknolojileri bulunuyor?

Cihaz, hem Ultraviyole (UV) hem de Kızılötesi (IR) sensörlerden oluşan çift katı hâlli bir yapı sunar ve birden fazla yakıt türüyle çalışan brülörlerde alevin doğru şekilde ayırt edilmesini sağlar.

Saha kabloları tarayıcı muhafazasının içinde nasıl bağlanır?

Saha kablolaması, ağır hizmet tipi muhafaza kapağı açılarak erişilebilen, takılabilir klemensler içeren dahili bir bağlantı kartı üzerinden gerçekleştirilir.

Cihaz hangi yerel veri ve ağ iletişimi protokollerini destekliyor?

Cihaz, 2 telli yarı çift yönlü RS-485 arayüzü üzerinden standart Modbus RTU protokolünü destekleyen yerleşik seri iletişim sunar.
