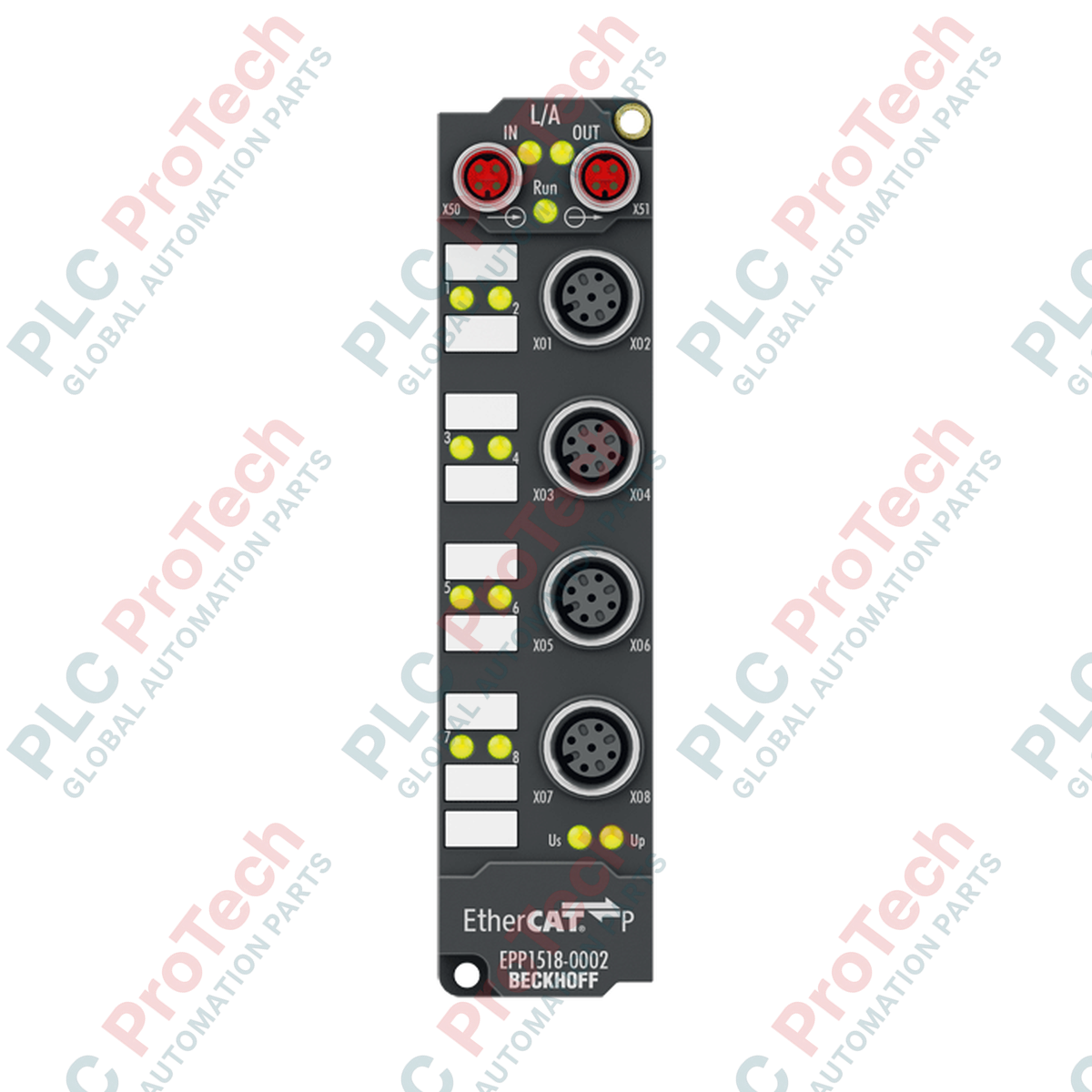

Merkezi olmayan kontrol mimarileri içinde doğrudan sensör entegrasyonunu kolaylaştıran BECKHOFF EPP1518-0002 endüstriyel arayüz modülü, IP67 sınıfı bir muhafaza içinde sekiz dijital giriş sunar. Bu EtherCAT P Box, haberleşme ve güç beslemesini (Us ve Up) tek, kompakt P kodlu M8 konnektör sisteminde birleştirerek saha kablolamasının karmaşıklığını en aza indirir. Sağlam kapsülleme teknolojisi kullanılarak üretilen cihaz, elektrik panosu olmadan doğrudan makineye monte edilmek üzere tasarlanmıştır ve entegre Dağıtılmış Saatler (DC) sayesinde hızlı veri iletimi ve yüksek hassasiyetli zaman senkronizasyonu sağlar.
| Parametre | Özellik Değeri |
|---|---|
| Üretici | Beckhoff |
| Model Numarası | EPP1518-0002 |
| Ürün Protokolü | EtherCAT P |
| Giriş Sayısı | 8 (2 tanesi 32 bit yukarı/aşağı sayıcı olarak yapılandırılabilir) |
| Veri Yolu Arayüzü Bağlantısı | 2 x M8 soket, ekranlı, vidalı tip, P kodlu |
| Giriş Portu Tipi | M12 x 1, 5 pimli, A kodlu |
| Nominal Giriş Gerilimi | 24 V DC (-%15 / +%20) |
| Mantık "0" Sinyal Gerilimi | -3 ile +5 V DC (EN 61131-2, tip 3) |
| Mantık "1" Sinyal Gerilimi | 11 ile 30 V DC (EN 61131-2, tip 3) |
| Giriş Akımı Değeri | Tipik 3 mA (EN 61131-2, tip 3) |
| Giriş Filtresi Yapılandırma Aralığı | Ayarlanabilir, 0 ile 100 ms arası |
| Sensör Güç Beslemesi | Us kontrol geriliminden, maks. 4 sensör başına 0,5 A (kısa devre korumalı) |
| Akım Tüketimi (Us) | Tipik 100 mA |
| Elektriksel İzolasyon | 500 V RMS |
| Çalışma Sıcaklığı Aralığı | -25 ile +60 °C |
| Depolama Sıcaklığı Aralığı | -40 ile +85 °C |
| Koruma Sınıfı | IP65, IP66, IP67 (EN 60529'a uygundur) |
| Ağırlık | Yaklaşık 165 g |
| Sevkiyat Ağırlığı (Hesaplanan) | 0,45 kg |
| Konnektör Portu | Terminal Pimi | Sinyal Ataması |
|---|---|---|
| M8 P kodlu (Güç ve EtherCAT) | Pin 1 | Us (Sistem ve Sensör Gücü +24 V DC) |
| Pin 2 | Up (Aktüatör / Çevre Birimi Gücü +24 V DC) | |
| Pin 3 | GNDs (Sistem/Sensör Toprağı) | |
| Pin 4 | GNDp (Aktüatör/Çevre Birimi Toprağı) | |
| M12 A kodlu (Dijital Giriş Portları) | Pin 1 | Sensör Beslemesi +24 V DC (Us) |
| Pin 2 | B Giriş Sinyali (2, 4, 6, 8. Kanallar) | |
| Pin 3 | GND'ler (Sensör Toprağı) | |
| Pin 4 | A Giriş Sinyali (1, 3, 5, 7. Kanallar) | |
| Pin 5 | Fonksiyonel Toprak (FE) / Ekran |
EPP1518-0002, özellikle EtherCAT P ailesine aittir. Standart M8 Ethernet kodlaması kullanan standart EtherCAT EP serisi kutularla fiziksel olarak uyumlu değildir. Bir sistemi standart EtherCAT'ten EtherCAT P'ye dönüştürüyorsanız güç ve standart ağ düğümlerini P kodlu ağ altyapısına güvenli şekilde aktarmak için EP9224-0037 gibi bir entegrasyon ayırıcısı kullanmanız gerekir.
Birden fazla EPP modülünü papatya dizimiyle bağlarken Us (sistem) ve Up (çevre birimi) veri yollarındaki kümülatif akım düşümünü hesaplayın. Her yerel sensör besleme kanalı 0,5 A'ya kadar kısa devre korumalı olsa da birincil M8 besleme hatlarının aşırı yüklenmesi dahili veri yolu düşümlerine neden olur ve TwinCAT Master'da kaydedilen düşük gerilim arıza durumlarını tetikler. Tesis devreye alınmadan önce gerilim eğrilerini hesaplamak için TwinCAT System Manager yazılımını kullanın.
Kullanılmayan tüm M12 ve M8 bağlantıların uygun koruyucu IP67 plastik kapaklarla kapatıldığından emin olun. Islak veya nemli işleme ortamlarında portların açık bırakılması, tüm modül bloğunun sızdırmazlığını tehlikeye atar ve sensör beslemesi ile toprak pimleri arasında aralıklı kısa devrelere neden olabilir.
Cihazı iki adet M3 vida kullanarak doğrudan makine şasenize veya profillerinize monte edin. IP67 muhafaza üzerinde burulma gerilmeleri oluşmasını önlemek için montaj yüzeyinin temiz ve düz olduğundan emin olun.
Gelen EtherCAT P kablosunu üstteki P kodlu M8 soketine bağlayın ve sızdırmazlığın korunması için bağlantı halkasını güvenli şekilde kilitleyin.
Dijital sensörleri M12 giriş soketlerine bağlayın. Mekanik kontak sekmesi sorunlarını önlemek için sensör tipine bağlı olarak TwinCAT içinde uygun dijital giriş filtresi parametrelerini (0–100 ms) programlayın.
