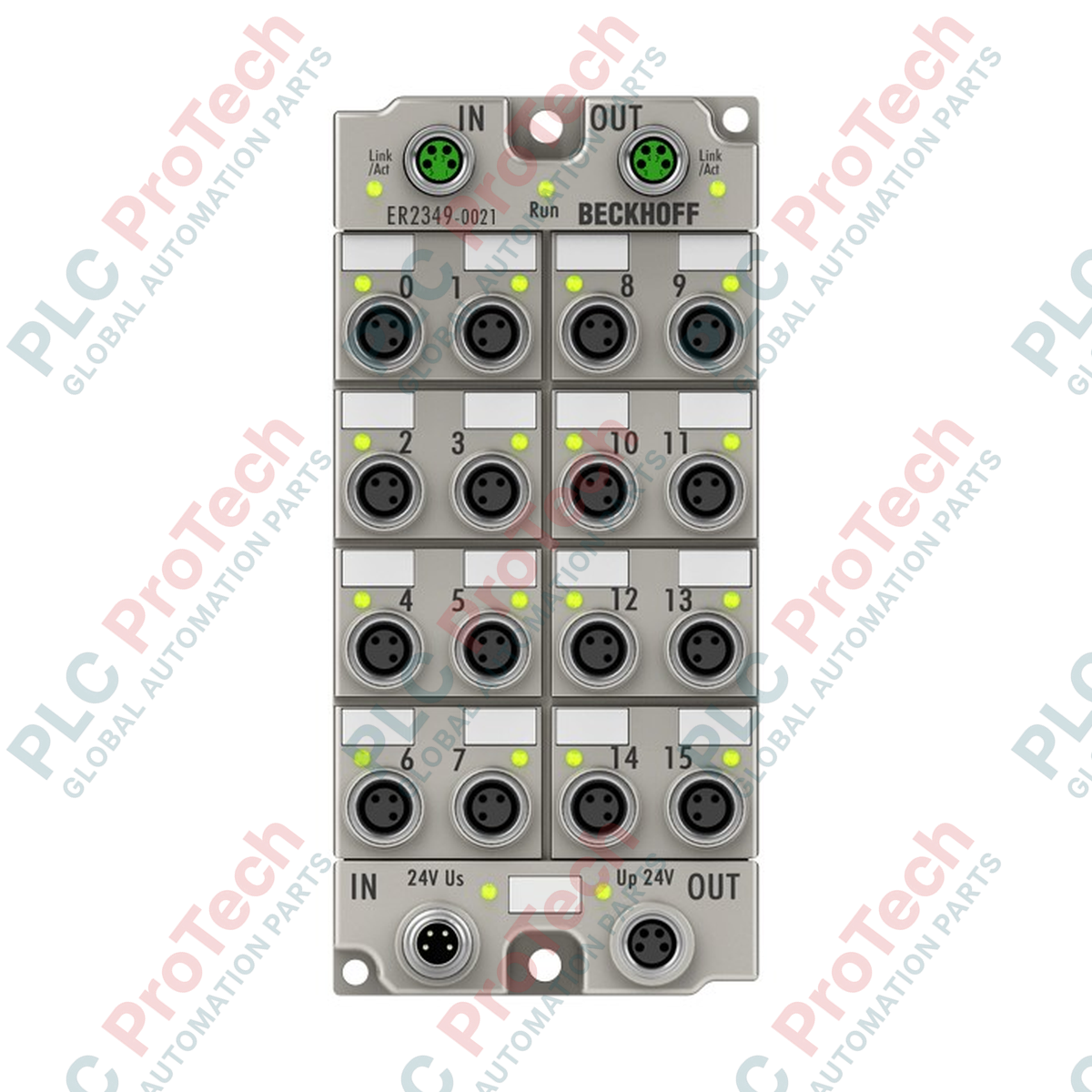

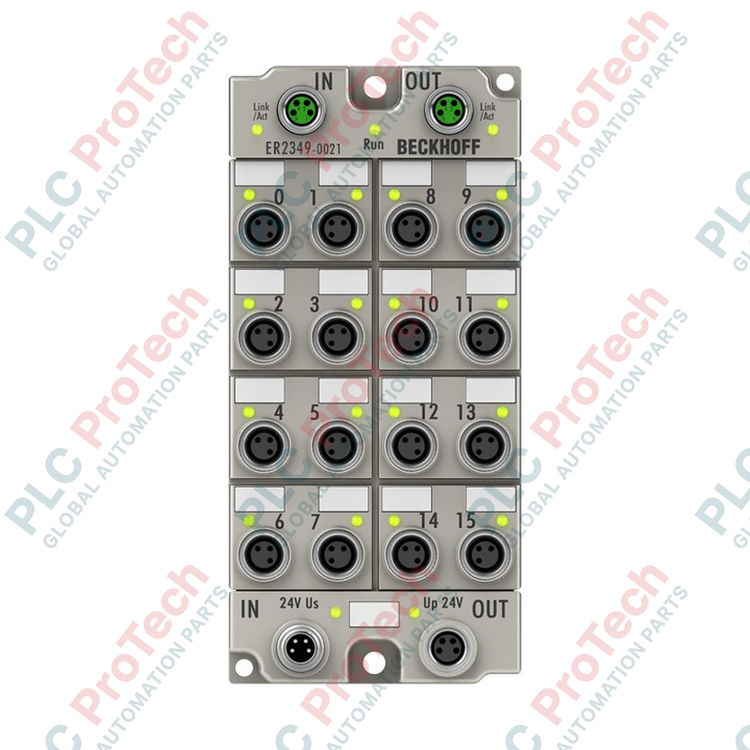

BECKHOFF ER2349-0021 EtherCAT Box 16 Kanallı Dijital G/Ç Modülü

SKU ER2349-0021

Stokta
  • 12-month warranty
  • Free returns within 30 days
  • Üretici: BECKHOFF

  • Ürün No.: ER2349-0021

  • Menşei ülke:Almanya

  • Ürün Türü: EtherCAT I/O Modülleri

  • Ödeme: T/T, Western Union

  • Ağırlık: 450g

  • Gönderim limanı: Xiamen

  • Garanti: 12 ay

Açıklama

Kontrol panosu olmadan merkezi olmayan saha kurulumları, ER2349-0021 EtherCAT Box ile kolaylaştırılır. Sağlam, IP67 korumalı bu modül, her biri bağımsız olarak giriş veya çıkış şeklinde yapılandırılabilen 16 adede kadar dijital sinyali yönetir. Yüksek performanslı EtherCAT protokolüyle çalışan modül, kompakt M8 vidalı bağlantı soketleri üzerinden saha sensörlerine ve aktüatörlerine doğrudan bağlanır. Çok yönlü tasarımı, zorlu ortamlarda doğrudan yüksek yoğunluklu G/Ç yönlendirmesi gerektiren, alanı kısıtlı endüstriyel kurulumlar için optimize edilmiştir.

Özellikler

  • Dinamik saha gereksinimlerine uyum sağlamak için giriş veya çıkış olarak serbestçe yapılandırılabilen 16 dijital kanal.
  • Entegre M8 ekranlı, vidalı tip arayüzlerle yüksek hızlı EtherCAT veri yolu iletişimi.
  • EN 60529'a uygun IP65, IP66 ve IP67 koruma sınıflarına sahip sağlam gövde; ıslak, tozlu veya suyla temizlenen ortamlar için uygundur.
  • Bağlı sensörleri ve aktüatörleri korumak için her kanalda ayrı kısa devre koruması.
  • Saha veri yolu mantığı ile yük beslemesi arasında entegre 500 V elektrik yalıtımı.

Uygulamalar

  • Otomotiv üretim montaj hatları ve robot çalışma hücreleri.
  • Merkezi olmayan, makine üzerinde kullanılan IP67 modülleri gerektiren paketleme, ayırma ve malzeme taşıma sistemleri.
  • Özel amaçlı makine üretimi ve ağır hizmet tipi proses otomasyonu yapılandırmaları.

Teknik Özellikler

Üretici BECKHOFF
Parça Numarası / Model ER2349-0021
Protokol EtherCAT
Veri Yolu Arayüzü 2 x M8 soket, ekranlı, vidalı tip
Teknik Özellik Standartları EN 61131-2, tip 1/3
Kanal Sayısı Yapılandırılabilir 16 dijital giriş veya çıkış
Giriş/Çıkış Bağlantıları M8 x 1, 3 pinli, A kodlu
Giriş Filtresi Süresi 10 us
"0" Sinyal Gerilimi -3 ila +5 V
"1" Sinyal Gerilimi 11 ila 30 V, 6 mA giriş akımı (EN 61131-2, tip 3)
Sensör Beslemesi Yük besleme geriliminden, maks. 0,5 A, toplamda kısa devreye karşı korumalı
Yük Tipi Dirençli, endüktif, lamba yükü
Nominal Yük Gerilimi 24 V DC (-15% / +20%)
Maks. Çıkış Akımı Kanal başına 0,5 A, her kanal kısa devreye karşı korumalı, toplam 4 A
Anahtarlama Süreleri Tipik TON: 60 us, tipik TOFF: 300 us
Kısa Devre Akımı Tipik 1,5 A
Yardımcı Güç Akımı Tipik 20 mA + yük
US'den Akım Tüketimi 130 mA
Güç Beslemesi Bağlantısı Besleme: 1 x M8 erkek soket, 4 pinli; Çıkış bağlantısı: 1 x M8 dişi soket, 4 pinli
Elektriksel İzolasyon 500 V
Çalışma Sıcaklığı -25 ila +60 °C
Depolama Sıcaklığı -40 ila +85 °C
Titreşim ve Darbe Dayanımı EN 60068-2-6 / EN 60068-2-27 ile uyumludur
EMC Bağışıklığı ve Emisyonu EN 61000-6-2 / EN 61000-6-4 ile uyumludur
Koruma Sınıfı IP65 / IP66 / IP67 (EN 60529 ile uyumludur)
Ağırlık Yaklaşık 450 g

Bağlantılar ve Arayüzler

Bağlantı Arayüzü Özellik / Tip
EtherCAT Veri Yolu 2 x M8 soket, blendajlı, vidalı bağlantı
Dijital Girişler/Çıkışlar 16 x M8 x 1, 3 pinli, A kodlu
Güç Girişi 1 x M8 erkek soket, 4 pinli
Güç Çıkışı 1 x M8 dişi soket, 4 pinli

Kurulum Talimatları

ER2349-0021 EtherCAT Box'ı, entegre vida montaj deliklerini kullanarak düz bir yüzeye sağlam şekilde monte edin. Ünitenin IP65/66/67 fiziksel koruma seviyesini korumak için tüm M8 bağlantı kablolarını belirtilen tork değerlerinde sıkın. Elektromanyetik paraziti en aza indirmek için kontrol ağı kablolarını ve yüksek güçlü elektrikli tahrik hatlarını ayrı güzergâhlardan döşeyin. Veri yolu sistemini entegre topraklama bağlantı noktasından topraklayın.

Uygunluk ve Sertifikalar

  • CE
  • UL

FAQ

ER2349-0021 üzerindeki dijital kanallar giriş mi, çıkış mı?

ER2349-0021 üzerindeki 16 dijital kanal serbestçe yapılandırılabilir; her kanal dijital giriş veya dijital çıkış olarak yapılandırılabilir.

ER2349-0021’in fiziksel koruma sınıfı nedir?

EN 60529 standardına uygun IP65/66/67 koruma sınıfına sahiptir. Toza, su püskürmesine ve geçici olarak suya batmaya karşı yüksek direnç gösterir; kontrol panosu olmadan doğrudan makineye monte edilebilir.

Modül, iletişim ve güç için hangi fiziksel konnektör türlerini kullanıyor?

EtherCAT veri yolu 2 adet M8 korumalı vidalı soket kullanır; dijital G/Ç için M8 3 pinli A kodlu bağlantılar, güç beslemesi ve devam bağlantıları içinse 4 pinli M8 soketler kullanılır.
