BECKHOFF IP1001-B510 CANopen Fieldbus Box

Açıklama

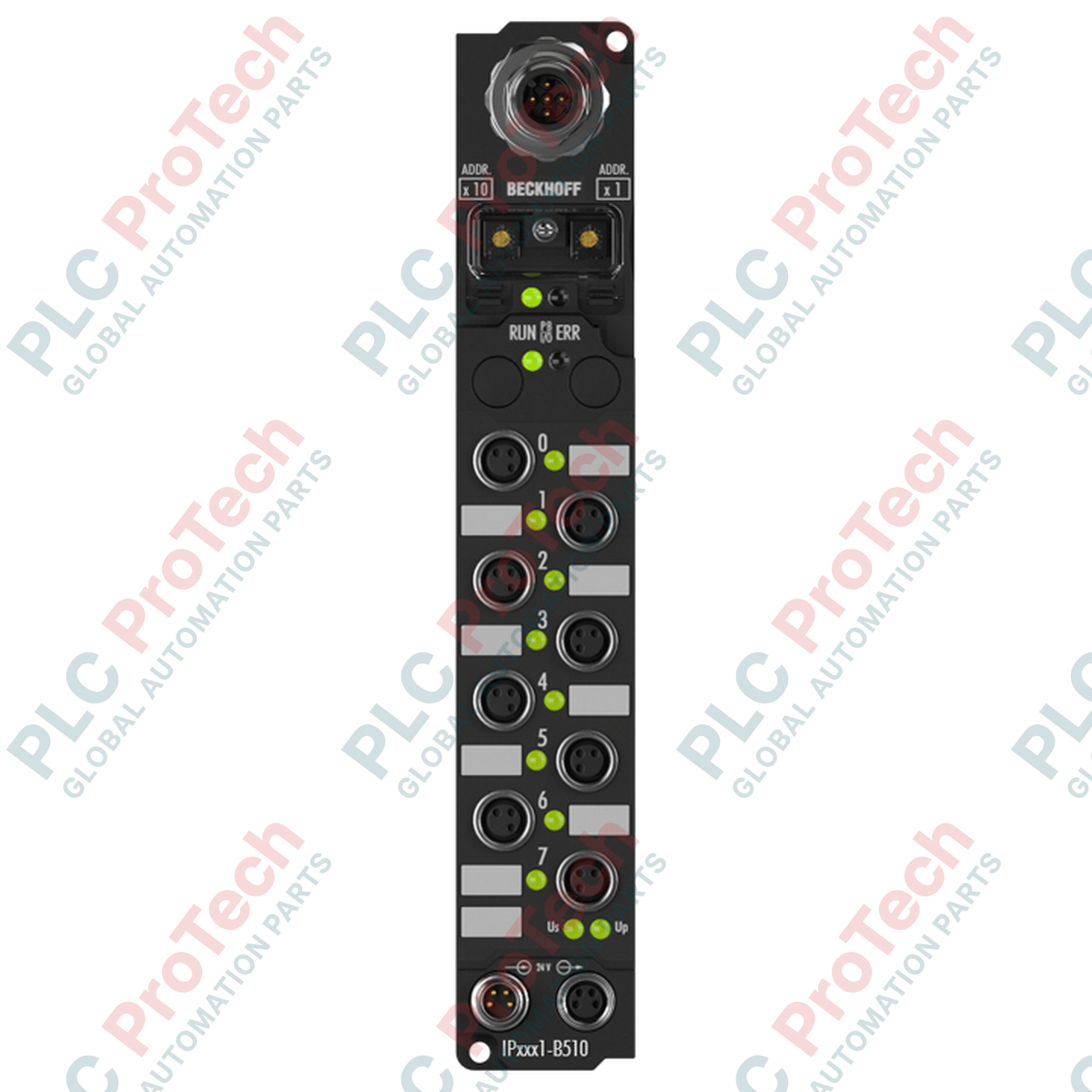

BECKHOFF IP1001-B510, doğrudan makineler üzerinde merkezi olmayan dijital sinyal toplama için tasarlanmış yüksek performanslı bir CANopen Saha Veri Yolu Kutusudur. Bu ünite, her biri 3 ms filtreye sahip sekiz dijital giriş kanalı ile doğrudan CANopen veri yolu arayüzünü bir araya getirir. G/Ç arayüzünü doğrudan makine sahasına yerleştirerek ayrı bir koruyucu terminal muhafazası ve karmaşık kablo düzenekleri gereksinimini ortadan kaldırır.

Sağlam tasarımı sayesinde BECKHOFF IP1001-B510, standart endüstriyel sensörler için yüksek hızlı ikili giriş iletişimini yönetir. Ünitenin elektroniği çevresel etkenlere karşı korunur ve sinyal parazitini önlemek için saha veri yolu ile kontrol gerilimi potansiyelleri arasında tam galvanik ayırma sağlar.

Özellikler

• 3 ms giriş filtresi süresiyle 24 V DC'de çalışan 8 dijital girişle donatılmıştır.
• Standart 5 pimli M12 veri yolu arayüzü üzerinden doğrudan CANopen ağ entegrasyonu.
• 10 kbaud ile 1 Mbaud arasında otomatik baud hızı algılama.
• Canlılık denetimi, düğüm denetimi, acil durum nesnesi işleme ve değişken eşleme dahil kapsamlı CANopen özellik desteği.
• KS2000 devreye alma yazılımı veya servis veri nesneleri (SDO'lar) üzerinden çift yapılandırma yöntemi.
• Zorlu koşullarda doğrudan yerleştirme için sertifikalı IP65, IP66 ve IP67 giriş koruması.
• Kontrol gerilimi güç beslemesi ve ardışık dağıtım döngüsü için kompakt M8 konnektörler.

Uygulamalar

• Kontrol panosu gerektirmeyen merkezi olmayan makine izleme ve kontrol sistemleri.
• Endüstriyel montaj, konveyör hatları ve otomatik paketleme sistemleri.
• Islak veya tozlu işleme alanlarındaki ikili yakınlık sensörlerinin ve sınır anahtarlarının doğrudan entegrasyonu.

Teknik Özellikler

Genel ve Mekanik

Elektriksel ve Sinyal Ayrıntıları

İletişim ve Arayüz Özellikleri

Kurulum Kılavuzu

1. Kurulumdan önce donanım model numarasının sistem mimarisi belgeleriyle eşleştiğini doğrulayın.
2. Fiziksel montaja başlamadan önce tüm güç kaynaklarını izole edin ve kilitleyip etiketleyin.
3. Modülü, gövde üzerindeki entegre montaj deliklerini kullanarak sağlam şekilde monte edin. Ünitenin temiz bir fiziksel yerleşime sahip olduğundan emin olun.
4. CANopen fieldbus kablosunu 5 pinli M12 konnektöre bağlayın; IP derecesini korumak için dişlerin doğru hizalandığından emin olun.
5. Fiziksel sensör kablolarını M8 dijital giriş portlarına bağlayın. Sabitleme halkalarını sıkmadan önce anahtarların doğru şekilde hizalandığından emin olun.
6. 24 V DC kontrol gerilimi hattını 4 pinli M8 erkek sokete yönlendirin ve bağlayın. Papatya dizimi bağlantısı yapılıyorsa, aşağı akış güç kablosunu sonraki cihaza bağlayın.
7. Gücü yeniden açın ve düğüm parametresi ayrıntılarını kontrol uygulamasında veya KS2000 programıyla yapılandırın.

Değiştirme Önerileri

Eski birimi değiştirirken BECKHOFF IP1001-B510 birimine giden tüm elektrik beslemelerinin tamamen kapatıldığından emin olun. Fiziksel sökme işleminden önce fiziksel M8 ve M12 bağlantı noktası eşleştirmelerini belgeleyin. Doğru ağ iletişiminin yeniden sağlanmasını garanti etmek için eşleşen CANopen baud hızının ve düğüm parametrelerinin yedek modüle uygulandığını doğrulayın.
