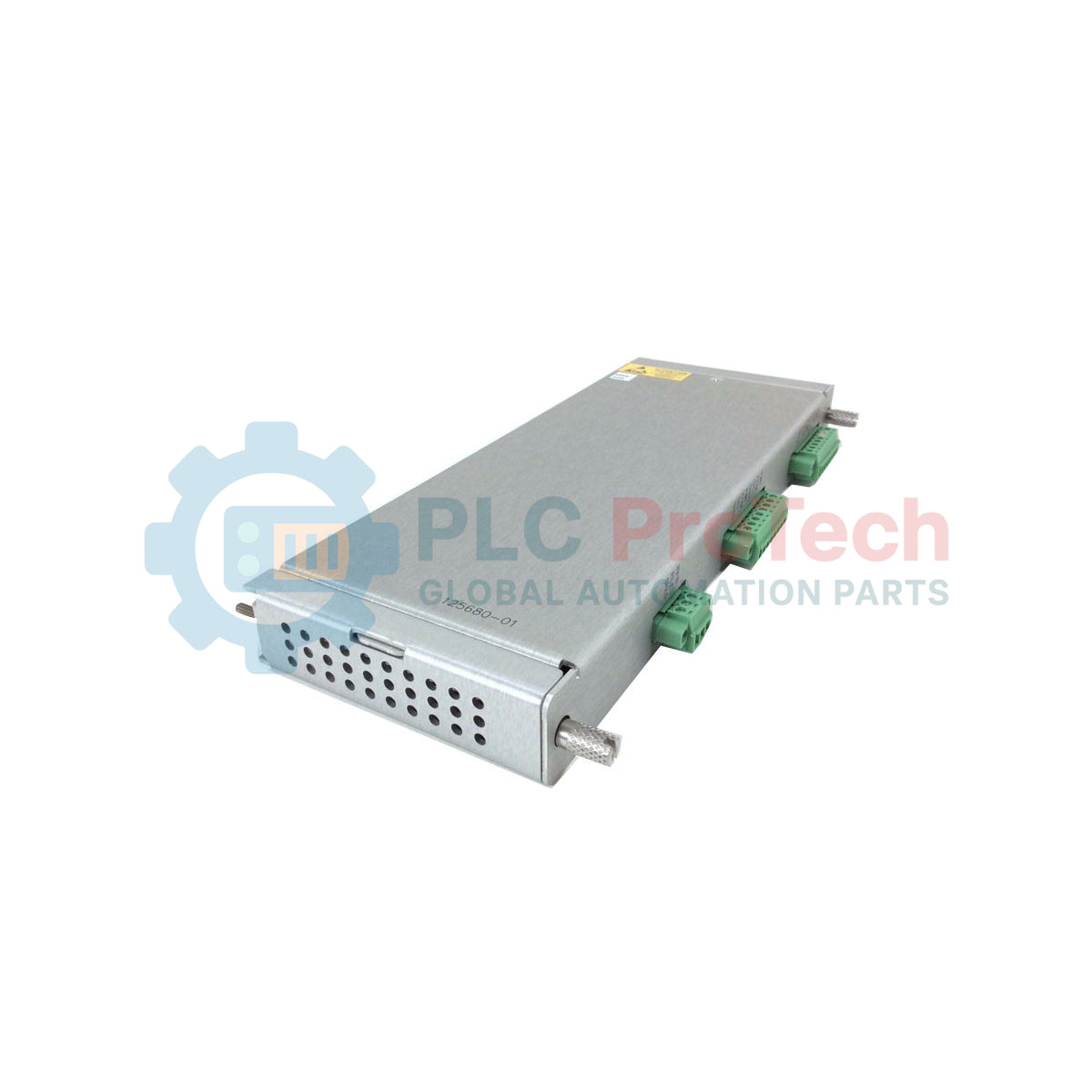

Bently Nevada 176449-01+125680-01 3500/40M Proximitor Monitörü ve G/Ç Modülü

Açıklama

3500 raf sistemi içinde sürekli makine koruma işlevlerini yürüten Bently Nevada 176449-01+125680-01, dört kanallı bir 3500/40M Yakınlık İzleme Modülünü 125680-01 dahili sonlandırma G/Ç modülüyle eşleştirir. Bu kombinasyon, yakınlık transdüserlerinden gelen yüksek frekanslı girişleri işleyerek radyal titreşim, itki konumu, eksantriklik ve diferansiyel genleşme için hassas ölçümler sağlar. Terminal bağlantılarının doğrudan 125680-01 G/Ç kartına yerleştirilmesiyle bu düzenek, harici terminal bloklarına olan ihtiyacı ortadan kaldırır, pano alanını küçültür ve zorlu ortamlardaki karmaşık saha kablolamasını basitleştirir.

Özellikler

• Dört Kanallı Mimari: Bağımsız kanal yapılandırması, radyal titreşimin, eksenel itkinin ve mil konumunun eş zamanlı izlenmesini destekler.
• Dahili Sonlandırmalar: 125680-01 arka panel kartı, özel sonlandırma bloklarını doğrudan modül üzerinde barındırarak döngü kablolamasını kolaylaştırır.
• Dahili Sinyal Koşullandırma: Tepe-tepe ve ortalama değerleri hesaplamak için yüksek doğruluklu analog-dijital dönüşümü ve dinamik sinyal işlemeyi entegre eder.
• Esnek Alarm Profilleri: Her kanal için Uyarı ve Tehlike eşiklerinin bağımsız yapılandırılmasını ve seçilebilir zaman gecikmelerini destekler.
• Kapsamlı Sistem Tanılaması: Anlık OK rölesi durum geçişlerini tetiklemek için transdüser devrelerini, güç kaynaklarını ve dahili işlemleri sürekli izler.

Uygulamalar

• Buhar ve gaz türbini yatak yuvası titreşimi ve rotor konumu izleme.
• Yüksek basınçlı santrifüj kompresör rotor dinamiği analizi.
• Endüstriyel dişli kutusu, üfleyici ve ağır hizmet tipi fan titreşim takibi.
• Petrol ve gaz, enerji üretimi ve petrokimya işleme sektörlerinde kritik döner makine koruması.

Teknik Özellikler

Bağlantılar ve Arayüzler

Alternatif Modeller ve Uyumluluk

125680-01 I/O modülü vidalı dahili terminaller kullanır; bu nedenle harici sonlandırma bloklarıyla yapılandırılmış rack'lerle mekanik olarak uyumlu değildir (bu bloklar farklı kablo grupları ve 125680-02 harici sonlandırma I/O'su kullanır). Daha eski 3500/40 ünitelerini çalışırken değiştirirken veya yenileriyle değiştirirken, slot uyuşmazlığı hatalarını ve modül engelleme durumlarını önlemek için 176449-01 ürün yazılımı sürümünün 3500 Rack Configuration yazılımınızda programlanan sürümle eşleştiğinden emin olun.

Uygulama Hataları ve Mühendislik Notları

Dahili sonlandırma kabloları rack'in arkasında doğrudan 125680-01 kartına bağlandığından, kartın arka panel konnektörüne doğrudan mekanik gerilim uygulanır. Harici ağırlığı karttan ayırmak için panel içinde sağlam kablo bağı ve kablo kanalı gerilim azaltma düzenekleri uygulayın. Standart dışı uzatma kabloları veya özel uzunlukta proximity sensör kablo hatları kullanıldığında, -24 VDC transdüser güç döngüsündeki toplam yükün sistem teknik özelliklerini aşmadığından emin olun.

Devreye Alma ve Kablolama İpuçları

Sensör kablosu ekranlarını her zaman 125680-01 modülündeki özel SHLD terminallerinde topraklayın. Toprak döngülerine neden olarak düşük gerilimli proximity ölçümlerini 50/60 Hz endüstriyel gürültüyle bozan ekranı asla her iki uçtan topraklamayın. Aktif devreye alma işleminden önce, yapılandırılmış transdüser ölçek faktörünün (ör. 7.87 V/mm / 200 mV/mil) takılı Proximitor sensörünün kalibre edilmiş ölçek faktörüyle tam olarak eşleştiğini doğrulayın.
