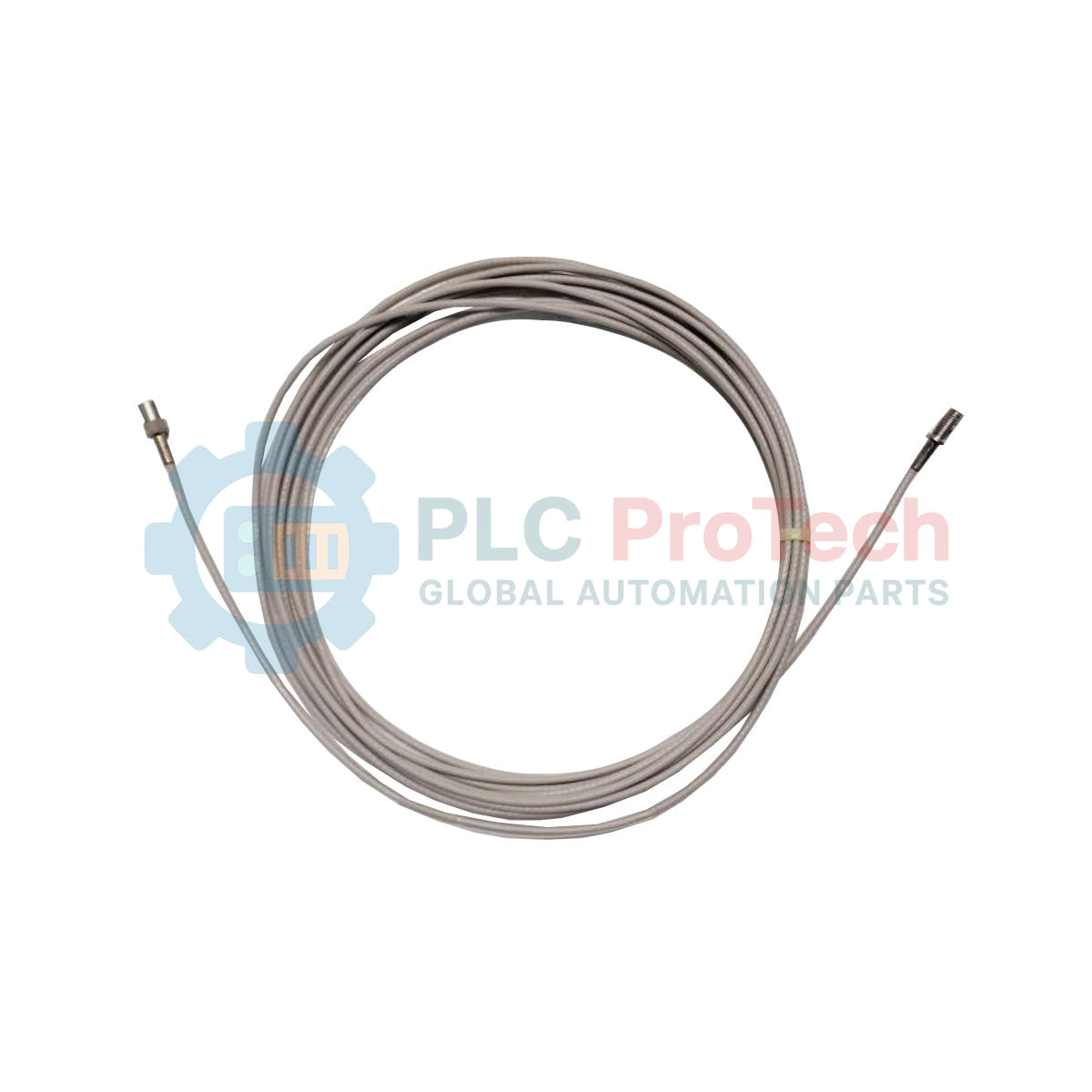

Üretici: Bently Nevada
Ürün No.: 330930-045-03-CN
Menşei ülke:Amerika Birleşik Devletleri
Ürün Türü: Titreşim İzleme Uzatma Kabloları
Ödeme: T/T, Western Union
Ağırlık: 320g
Gönderim limanı: Xiamen
Garanti: 12 ay
Türbin Denetim Enstrümantasyonu (TSI) mimarilerinde deplasman sinyallerinin yüksek güvenilirlikle iletilmesi için tasarlanan Bently Nevada 330930-045-03-CN, 3300 NSv yakınlık probu ile eşleşen proximitor sensörü arasındaki hayati bağlantı noktası olarak görev yapar. Bu üst düzey koaksiyel kablo, standart yakınlık sistemlerinin uyumsuz olduğu sınırlı kurulum boşluklarına veya küçük şaft çaplarına sahip uygulamalar için özel olarak tasarlanmıştır. 75 ohm koaksiyel FEP yalıtımıyla üretilen kablo, tutarlı elektriksel performans sunarken kritik makine durumu verilerini elektromanyetik parazitlerden ve zorlu endüstriyel ortamlardan korur.
Bu özel yapılandırma, 4,5 metrelik kablo uzunluğuna, bağlantı noktalarını sıvı girişine karşı koruyan entegre konnektör koruyuculara sahip zırhsız bir dış tasarıma ve ülkeye özgü özel kurum sertifikalarına sahiptir. Tüm uzunluğu boyunca sıkı empedans eşleşmesini koruyarak dinamik titreşim ve konum ölçümlerinde maksimum doğrusallık ve doğruluk sağlar.
| Model Seçenek Kodu | Teknik Özelliğin Anlamı |
|---|---|
| 330930 | 3300 NSv Uzatma Kablosu Standardı |
| -045 | 4,5 Metre (14,8 Fit) Kablo Uzunluğu |
| -03 | Paslanmaz Çelik Zırh Olmadan; Konnektör Koruyucularla |
| -CN | Ülkeye Özgü Onaylar (CN Seçeneği) |
| Parametre | Teknik Özellik Değeri |
|---|---|
| Üretici | Bently Nevada |
| Sistem Uyumluluğu | 3300 NSv Proximity Transducer Sistemi |
| Empedans | Nominal 75 ohm |
| Dielektrik Malzeme | Floroetilen Propilen (FEP) |
| Çalışma Sıcaklığı Aralığı | -51 °C ila +177 °C (-60 °F ila +351 °F) |
| Depolama Sıcaklığı Aralığı | -51 °C ila +177 °C (-60 °F ila +351 °F) |
| DC Direnci (Merkezi İletken) | 0,220 ohm/metre (0,067 ohm/fit) |
| DC Direnci (Ekran) | 0,066 ohm/metre (0,020 ohm/fit) |
| Tipik Kapasitans | 69,9 pF/metre (21,3 pF/fit) |
| Fiziksel Uzunluk | 4,5 metre (14,8 fit) |
| Menşe Ülkesi | Amerika Birleşik Devletleri (ABD) |
| Sevkiyat Ağırlığı (Hesaplanmış) | 1,5 kg (3,3 lb) |
3300 NSv serisinin standart 3300 XL 5 mm veya 8 mm serisinden elektriksel ve fiziksel olarak farklı olduğunu belirtmek kritik önem taşır. 3300 XL sistemi için tasarlanmış uzatma kabloları, nominal prob hedef boyutları ve elektriksel ayar parametrelerindeki farklılıklar nedeniyle 3300 NSv kablolarıyla değiştirilemez. Bu 4,5 m uzatma kablosunu, kendi proximitor modeliniz için kalibre edilmiş zorunlu 5,0 m toplam sistem uzunluğunu korumak üzere 0,5 m'lik bir yakınlık probuyla eşleştirdiğinizden emin olun.
-03 seçeneği, zırhsız yapılandırmayı belirtir. FEP yalıtımı makine yağlarına ve soğutma sıvılarına karşı üstün kimyasal direnç sağlasa da bu kablo, boru koruması olmadan yoğun kullanılan makine alanlarından doğrudan geçirildiğinde ezilmeye veya kesilmeye karşı hassastır. Yüksek mekanik riskin veya dinamik fiziksel aşınmanın bulunduğu ortamlarda, sinyal kesintilerini veya fiziksel iletken kopmalarını önlemek için bu kabloyu özel bir koruyucu esnek borunun içinden geçirin.
Uzatma kablosunu yakınlık probuna bağlarken konnektör koruyucularının tamamen oturduğunu ve kir, yağ veya yoğuşma içermediğini doğrulayın. Yaygın bir devreye alma hatası, koaksiyel bağlantı noktasına nem girmesine izin verilmesidir; bu durum makine gövdesine karşı yalıtım direncini düşürerek toprak döngülerine ve gerçek dışı titreşim artışlarına neden olur. Bağlantı torkuna ulaşıldığında konnektör koruyucularını yerinde sabitlemek için yüksek kaliteli bir konnektör yalıtım kiti veya kendinden vulkanize olan silikon bant kullanın.
Hem prob kablosundaki hem de 330930-045-03-CN uzatma kablosundaki koaksiyel konnektörleri fiziksel hasar, eğilmiş merkez pimleri veya yağ kalıntısı açısından inceleyin. Gerekirse onaylı bir kontak temizleyiciyle temizleyin.
Prob kablosu konnektörünü dikkatlice uzatma kablosu konnektörüne vidalayın. Kavrama somununu belirgin bir fiziksel durma noktasına ulaşılana kadar elle sıkın. Minyatür koaksiyel bağlantı parçalarını ezebileceğinden pense kullanmayın.
Entegre konnektör koruyucularını bağlantı noktasının üzerine kaydırarak bağlantıyı mekanik gerilime ve kimyasal girişe karşı sızdırmaz hâle getirin. Kılıfın her iki ucunda da sıkı bir sızdırmazlık sağlayın.
Kabloyu, minimum 25,4 mm (1,0 inç) bükülme yarıçapını koruyarak yakınlık sensörü muhafazasına geri yönlendirin. Sonlandırmalarda aşırı gerilim olmadığından emin olarak kabloyu yalıtımlı kablo bağlarıyla sabitleyin.
