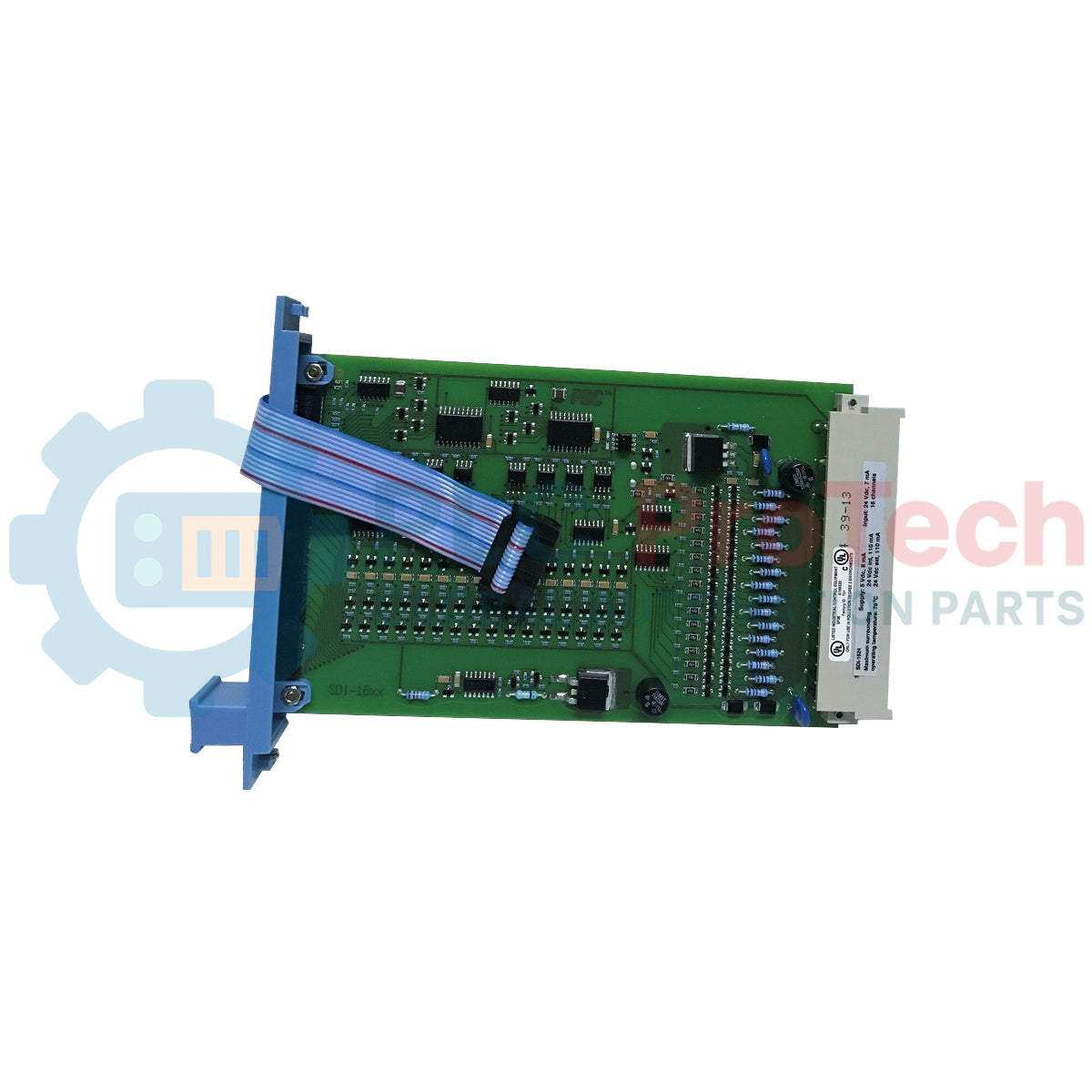

Honeywell SDI-1624 Safety Manager Güvenli Dijital Giriş Modülü

Q: SDI-1624 modülü için izin verilen maksimum giriş gerilimi nedir?

Modül, 36 Vdc'lik maksimum giriş gerilimine dayanacak şekilde tasarlanmıştır ve 24 Vdc'de nominal çalışma giriş akımı 7 mA'dir.

Q: YÜKSEK ve DÜŞÜK durumları için mantık eşikleri nelerdir?

Gerilim 15 Vdc'nin üzerinde olduğunda giriş mantıksal YÜKSEK olarak algılanır. Gerilim 9 Vdc'nin altına düştüğünde ve giriş akımı 2 mA'nın altına indiğinde mantıksal DÜŞÜK olarak kaydedilir.

Q: Bu modül sürekli dahili tanılama kontrollerini destekliyor mu?

Evet, SDI-1624 kapsamlı öz tanılama sağlar; saha kablolama arızalarını belirlemek için mantık seviyelerini, dahili güç hatlarını ve döngü akımı davranışını sürekli olarak izler.

Q: Kablo yük kapasitansının maksimum sınırı nedir?

Maksimum yük kapasitansı 32 uF ile sınırlıdır. Bu değerin aşılması, modülün güvenlik tanılamasını ve sinyal geçiş doğruluğunu olumsuz etkileyebilir.

SKU SDI-1624

Stokta

12-month warranty
Free returns within 30 days

Üretici: Honeywell
Ürün No.: SDI-1624
Menşei ülke:Amerika Birleşik Devletleri
Ürün Türü: Güvenlik PLC Giriş Modülleri
Ödeme: T/T, Western Union
Ağırlık: 3000g
Gönderim limanı: Xiamen
Garanti: 12 ay

Açıklama

Safety Manager ve Fail Safe Control (FSC) mimarilerine sorunsuz şekilde entegre olan Honeywell SDI-1624, güvenlik açısından kritik endüstriyel süreçler için tasarlanmış, yüksek bütünlüklü güvenli bir dijital giriş arabirimi olarak hizmet verir. Bu katı hal modülü, en fazla 16 yalıtılmış güvenli giriş kanalını işler ve saha sinyallerini güvenlik denetleyicisi için çift kanallı tanılama verilerine dönüştürür. Sağlam 3U Eurocard form faktörüyle tasarlanan SDI-1624, zorlu endüstriyel ortamlarda hatalı açmaları önlemek için sürekli otomatik test, kısa devre koruması ve hassas sinyal filtreleme sağlar.

Özellikler

16 Güvenli Giriş Kanalı: Nominal 24 Vdc ile çalışan, yüksek yoğunluklu ve yalıtılmış dijital girişler.
Kapsamlı Otomatik Tanılama: Entegre devre, kanal durumunu, giriş gecikmelerini ve dahili besleme rayı gerilimlerini sürekli olarak izler.
Kısa Devre Korumalı: Katı hal, akım sınırlamalı tasarım, saha kablolama arızalarına karşı dahili mantık devresini korur.
Düşük Sinyal Yayılma Gecikmesi: Hızlı acil durum müdahalesi için giriş geçiş gecikmesi genellikle 10 ms ile sınırlandırılmıştır.
Sağlam Çevresel Uyumluluk: CE, TUV, UL, CSA ve FM standartları kapsamında SIL dereceli güvenlik enstrümantasyon sistemlerinde kullanım için sertifikalıdır.

Uygulamalar

Petrokimya ve rafineri tesislerinde Acil Durdurma (ESD) Sistemleri.
Kamu hizmeti ve endüstriyel kazanlar için Brülör Yönetim Sistemleri (BMS).
Yangın ve Gaz (F&G) izleme ağları.
Yüksek Bütünlüklü Basınç Koruma Sistemleri (HIPPS).

Teknik Özellikler

Parametre	Teknik Özellik
Üretici	Honeywell
Model Numarası	SDI-1624
Modül Tipi	Güvenli Dijital Giriş Modülü (Katı Hal)
Kanal Sayısı	16
Fiziksel Boyutlar	4 HP (TE) Genişlik, 3U (HE) Yükseklik
Mantık Güç Tüketimi	5 Vdc, 8 mA
Dahili 24 Vdc Gücü	24 Vdc, 110 mA
Harici 24 Vdc Gücü	24 Vdc, 110 mA (giriş akımları)
Maksimum Giriş Gerilimi	36 Vdc
Nominal Giriş Akımı	24 Vdc'de 7 mA
Giriş Eşiği - YÜKSEK	> 15 Vdc
Giriş Eşiği - DÜŞÜK	< 9 Vdc (Akım < 2 mA)
Giriş Sinyali Gecikmesi	Genellikle 10 ms
Maksimum Döngü Akımı	450 mA
Maks. Yük Kapasitansı	32 uF
Gerilim Düşümü	< 1.5 V at 450 mA
Dalgalanma Sınırı (5 Vdc Hattı)	< 0.5 Vp-p (0 - 360 Hz)
Sertifikalar / Onaylar	CE, TUV, UL, CSA, FM
Sevkiyat Ağırlığı	3.0 kg (6.6 lbs)

Deneysel Mühendislik Öngörüleri

Alternatif Modeller ve Uyumluluk

SDI-1624, Honeywell FSC ve Safety Manager arka panelleri için standartlaştırılmış güvenli giriş kartıdır. Daha eski sistem revizyonlarından geçiş yaparken takılı Field Termination Assembly (FTA) biriminin ve kablo yönlendirmesinin tamamen pin uyumlu olduğunu doğrulayın. Bu modül, aynı sistem ailesindeki eski güvenlik dijital girişlerinin doğrudan yerine kullanılabilir; ancak değişim sonrasında güvenlik parametrelerinin yeniden doğrulanması önerilir.

Uygulama Tuzakları ve Mühendislik Notları

Toplam saha kablolama kapasitansını 32 uF değerinin altında tutun. Bu sınırın aşılması, güvenlik işlemcisi tarafından oluşturulan darbe testi tanılamalarını bozarak hatalı kanal arızalarına veya kart uyuşmazlıklarına neden olur. Tanılamaların sinyal kararsızlığını algılamasını önlemek için saha devrelerini besleyen 24 Vdc güç kaynağının 0.5 Vp-p değerini aşan gürültü seviyelerine sahip olmadığından emin olun.

Devreye Alma ve Kablolama İpuçları

Elektromanyetik girişimi (EMI) en aza indirmek için 24 Vdc harici beslemeyi ve mantık sinyallerini her zaman ayrı ekranlı kanallardan yönlendirin. Topraklama döngülerini ve bunların neden olabileceği tanılama hatalarını önlemek için harici 24 Vdc beslemenin referans toprağının, tek bir düşük empedanslı noktada Safety Manager sisteminin ortak toprağına bağlandığından emin olun.

Kurulum Kılavuzu

KRİTİK UYARI: SDI-1624’ü takmadan veya çıkarmadan önce tüm saha güç devrelerini ve mantık rafı beslemelerini enerjisiz bırakın. Harici devrelerin tamamen boşaltılmaması, kalıcı tanılama mantığı hasarına veya beklenmeyen güvenlik sistemi açmalarına neden olabilir.

1

Temiz, kuru ve fiziksel kalıntılardan arındırılmış olduklarından emin olmak için kart rafındaki arka panel konektörü pinlerini kontrol edin.

2

Modülü, 3U alt rafının üst ve alt kart kılavuz raylarıyla hizalayın.

3

DIN konektörü raf arka paneline tamamen oturana kadar modülü sabit ve kontrollü biçimde geriye doğru kaydırın. Dirençle karşılaşırsanız modülü zorlamayın.

4

Mekanik kararlılığı ve sürekli şasi topraklamasını garanti etmek için her iki ön panel sabitleme vidasını da sıkın.

FAQ

SDI-1624 modülü için izin verilen maksimum giriş gerilimi nedir?

Modül, 36 Vdc'lik maksimum giriş gerilimine dayanacak şekilde tasarlanmıştır ve 24 Vdc'de nominal çalışma giriş akımı 7 mA'dir.

YÜKSEK ve DÜŞÜK durumları için mantık eşikleri nelerdir?

Gerilim 15 Vdc'nin üzerinde olduğunda giriş mantıksal YÜKSEK olarak algılanır. Gerilim 9 Vdc'nin altına düştüğünde ve giriş akımı 2 mA'nın altına indiğinde mantıksal DÜŞÜK olarak kaydedilir.

Bu modül sürekli dahili tanılama kontrollerini destekliyor mu?

Evet, SDI-1624 kapsamlı öz tanılama sağlar; saha kablolama arızalarını belirlemek için mantık seviyelerini, dahili güç hatlarını ve döngü akımı davranışını sürekli olarak izler.

Kablo yük kapasitansının maksimum sınırı nedir?

Maksimum yük kapasitansı 32 uF ile sınırlıdır. Bu değerin aşılması, modülün güvenlik tanılamasını ve sinyal geçiş doğruluğunu olumsuz etkileyebilir.
