Açıklama

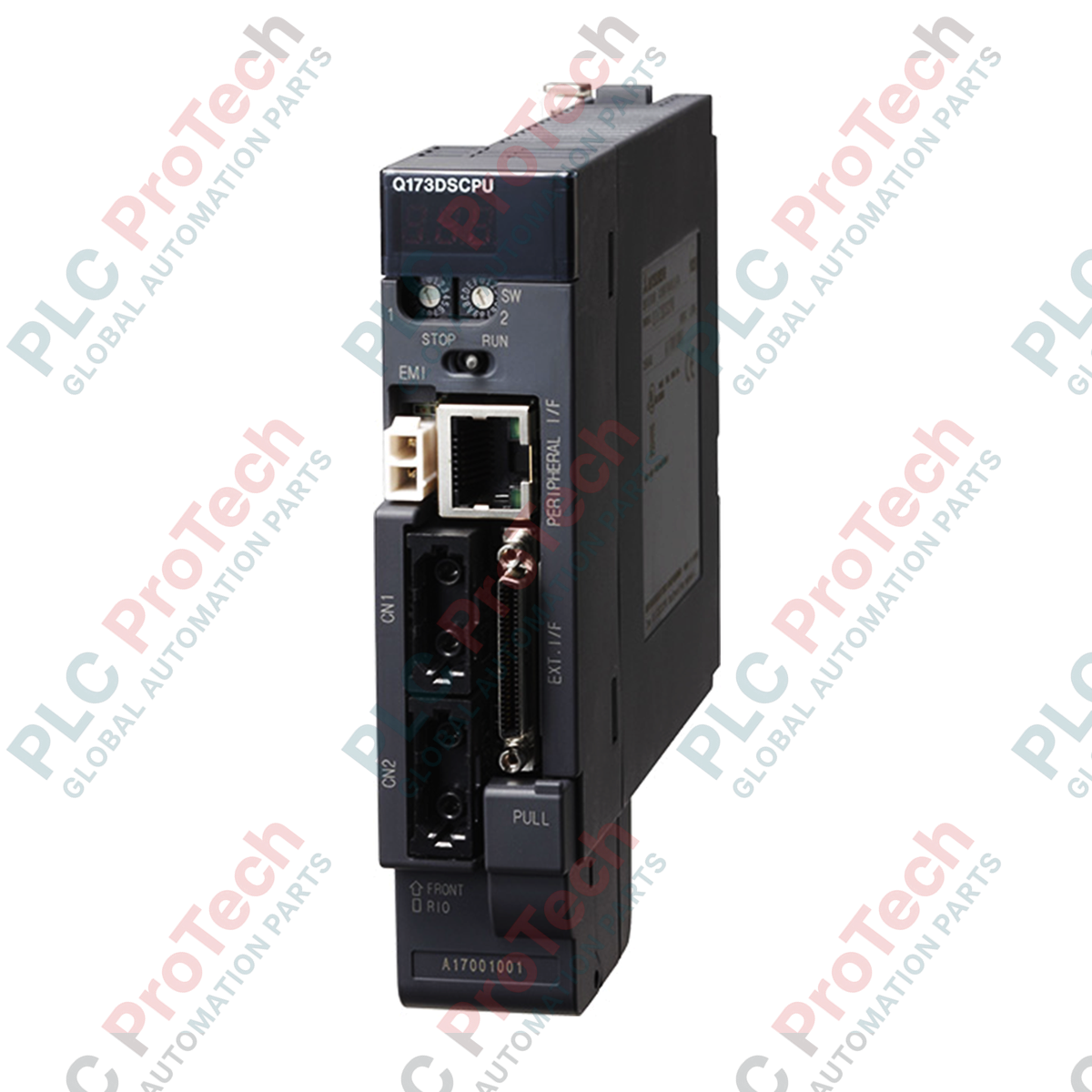

Yüksek performanslı çok eksenli senkronizasyon için tasarlanan Mitsubishi Electric Q173CPU, MELSEC-Q Serisi otomasyon platformunda çalışan özel bir hareket CPU modülüdür. Bu kontrol cihazı, aynı arka paneldeki ana PLC CPU'larıyla sorunsuz bir şekilde entegre olarak 32 eksene kadar hassas kontrol sağlar ve yüksek hızlı, yüksek hassasiyetli hareket işlemlerine olanak tanır. Özel hareket SFC (Sıralı İşlev Şeması) programlamasıyla çalışan cihaz, karmaşık elektronik dişli, kam ve interpolasyon profillerini yönetir. Ünite, kesintisiz endüstriyel çalışma sırasında güvenilir sıcaklık kontrolü sağlamak için entegre bir soğutma fanıyla donatılmıştır.
Özellikler
- 32 adede kadar bağımsız veya tamamen senkronize ekseni kontrol eder.
- MELSEC-Q PLC CPU'larıyla doğrudan yüksek hızlı veri yolu iletişimi sağlayan kesintisiz çoklu CPU sistemi desteği.
- Kontrol panosundaki ısı dağılımını en iyi duruma getirmek için entegre soğutma fanı ünitesi.
- 5 VDC sistem rafı güç kaynağından 1.75 A düşük akım çeker.
- Dairesel interpolasyon, doğrusal interpolasyon ve mekanik sistem simülasyonu dahil gelişmiş hareket profillerini destekler.
Uygulamalar
- Yüksek hızlı paketleme makineleri ve otomatik şişeleme hatları.
- Çok eksenli Kartezyen gantriler ve robotik al-yerleştir sistemleri.
- Metal şekillendirme, presleme ve otomatik baskı makineleri.
- Yarı iletken üretimi ve hassas montaj ekipmanları.
Teknik Özellikler
| Üretici |
Mitsubishi Electric |
| Model/Parça Numarası |
Q173CPU |
| Seri |
MELSEC-Q Serisi |
| Ürün Türü |
Hareket Kontrol Cihazı |
| Kontrol Kapasitesi |
32 eksene kadar |
| Akım Tüketimi (5 VDC) |
1.75 A |
| Soğutma Sistemi |
Entegre soğutma fanı ünitesi |
| Genişlik |
2.74 cm |
| Yükseklik |
11.8 cm |
| Derinlik |
8.93 cm |
| Ağırlık |
0.22 kg |
Kurulum Talimatları
- Q173CPU modülünü taban ünitesine takmadan veya çıkarmadan önce sistemin güç kaynağını mutlaka kapatın.
- Kilitleme mekanizmasının devreye girdiğinden emin olarak üniteyi uyumlu bir MELSEC-Q serisi ana taban ünitesine sağlam şekilde monte edin.
- Uygun havalandırma ve sıcaklık kontrolünü sağlamak için entegre soğutma fanının çevresindeki alanı açık tutun.
- Elektromanyetik paraziti önlemek için haberleşme kablolarını yüksek gerilimli motor ve güç kablolarından ayrı güzergâhtan geçirin.
Uyumluluk ve Sertifikalar
- CE uyumlu
- UL sertifikalı
- cUL sertifikalı
