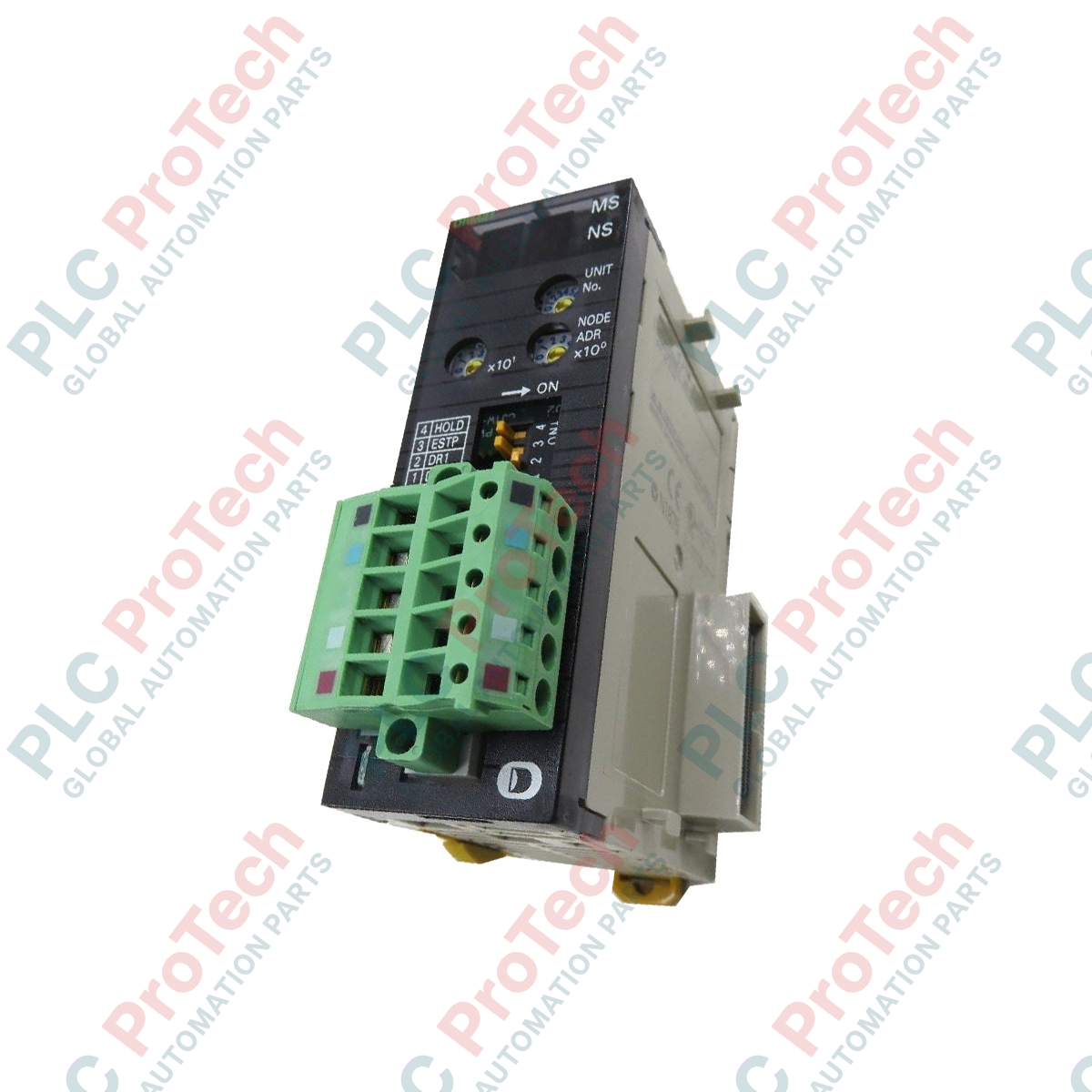

Omron CJ1W-DRM21 CJ Serisi DeviceNet Ünitesi

Açıklama

Modüler otomasyon ağlarının entegrasyonu güvenilir iletişim arayüzleri gerektirir ve CJ1W-DRM21, özel bir DeviceNet master/slave modülü olarak bu yeteneği sunar. Omron CJ ve NJ Serisi programlanabilir kontrolörlerle entegrasyon için özel olarak tasarlanan bu modül, ana CPU ile dağıtılmış saha cihazları arasında kesintisiz iletişim sağlar. Hem master hem de slave olarak aynı anda çalışarak son derece esnek ağ topolojileri ve merkezi kontrol konfigürasyonlarına olanak tanır.

Ünite, çoklu-drop ve T-branch kablo topolojilerini destekleyen standart DeviceNet fiziksel katmanlarını destekler. Karmaşık I/O veri eşlemesi ve mesaj iletişimini yönetmek için ağ yapılandırıcılarıyla entegre olur. Kompakt form faktörü sayesinde modül doğrudan CJ/NJ backplane’ine takılır, sistemden güç alırken transceiver’lar için harici DC beslemesi kullanarak saha veri yolunda elektriksel izolasyonu korur.

Özellikler

• DeviceNet Master, Slave veya her ikisi olarak aynı anda çalışabilen çift işlev desteği.
• Çoklu-drop ve T-branch fiziksel bağlantı topolojilerinin kombinasyonlarına izin veren esnek ağ kurulumları.
• Kullanıcı tarafından seçilebilir 125 Kbps, 250 Kbps ve 500 Kbps baud hızları.
• Master, Slave ve Konfigürasyon yazılımı dahil olmak üzere 64 fiziksel adrese kadar yüksek düğüm kapasitesi.
• Maksimum 542 byte uzunluğunda açık mesaj iletişim yeteneği.
• Ağ ve modül durumunun hızlı sorun giderilmesi için dahili tanılama göstergeleri.

Uygulamalar

• Yüksek hızlı üretim montaj hatlarında dağıtılmış I/O ağları.
• Çoklu tedarikçi cihaz uyumluluğu gerektiren paketleme, ayırma ve malzeme taşıma sistemleri.
• Omron CJ/NJ serisi ana mimarileri kullanan proses kontrol sistemleri.

Teknik Özellikler

Bağlantılar ve Arayüzler

Kurulum Kılavuzu

• Montaj: Modülü, CJ/NJ backplane’in bus konnektörüne üst ve alt kilitleme kaydırıcıları ile güvenli şekilde sabitleyin. Sistem gücü aktifken modülü sıcak değiştirerek takmayın.
• Kablolama: DeviceNet iletişim hatlarını yüksek voltajlı AC güç hatlarından ayrı tutarak elektromanyetik girişimi önleyin. Drain kablosunu tek bir noktadan sağlam şekilde topraklayın.
• Güç Sıralaması: Başlatma hatalarını önlemek için harici DeviceNet iletişim beslemesini PLC sistem güç kaynağı ile aynı anda veya önce uygulayın.
