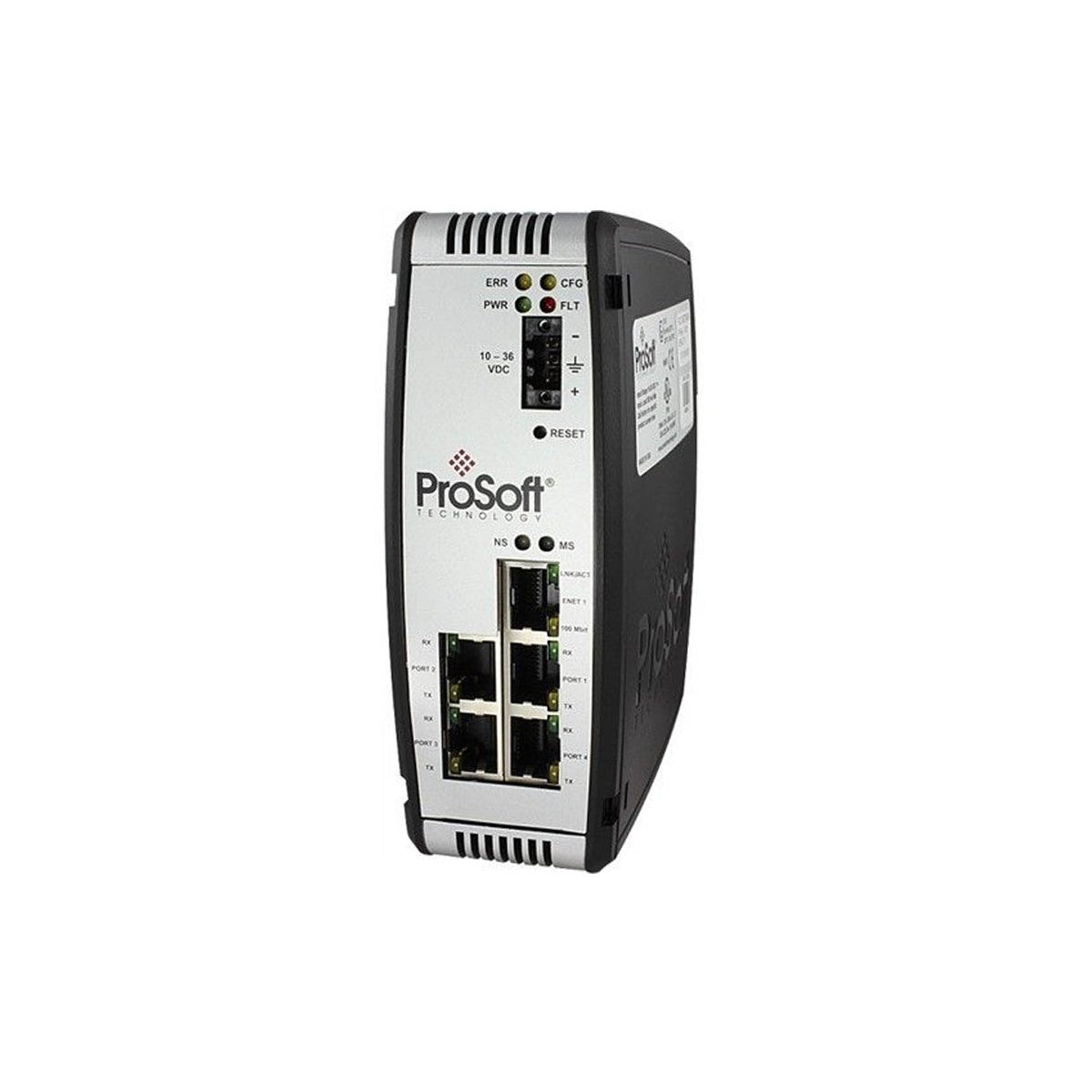

ProSoft PLX31-PND-MBS4 PROFINET cihazından Modbus seri ağa geçit

SKU PLX31-PND-MBS4

Stokta

12-month warranty
Free returns within 30 days

Üretici: ProSoft
Ürün No.: PLX31-PND-MBS4
Menşei ülke:Amerika Birleşik Devletleri
Ürün Türü: Endüstriyel İletişim Ağ Geçitleri
Ödeme: T/T, Western Union
Ağırlık: 1500g
Boyutlar: 13.67 x 5.05 x 11.13 cm
Gönderim limanı: Xiamen
Garanti: 12 ay

Açıklama

Yüksek hızlı Ethernet tabanlı PROFINET ağları ile eski seri saha cihazları arasındaki bağlantı, dört portlu özel bir iletişim ağ geçidi olan ProSoft PLX31-PND-MBS4 tarafından verimli biçimde yönetilir. Bu donanım, PROFINET ağındaki kontrol cihazları ile Modbus seri cihazları arasında çift yönlü veri alışverişi sağlar. Dört bağımsız, tamamen yalıtılmış seri porta sahip ağ geçidi, PROFINET Sınıf A Cihazı olarak çalışır ve 1440 bayta kadar giriş ve 1440 bayta kadar çıkış gibi yüksek veri aktarım hacimlerini destekler. Sağlam, DIN rayına monte edilebilir endüstriyel muhafazası ve geniş sıcaklık aralığı, onu zorlu kontrol ortamlarında kesintisiz kullanım için uygun hâle getirir.

Özellikler

Dört Etkin Seri Port: Her port, Modbus RTU veya Modbus ASCII protokol mimarilerini destekleyecek şekilde bağımsız olarak yapılandırılabilir.
Esnek Mod Ayarları: Her port için Modbus Master veya Modbus Slave çalışma modlarını destekleyerek sensörlerin eş zamanlı sorgulanmasını ve birden fazla ana bilgisayara veri sunulmasını sağlar.
Yüksek Veri Aktarım Hızı: Büyük ölçekli telemetri toplama için 1440 bayta kadar döngüsel giriş verisi ve 1440 bayta kadar döngüsel çıkış verisini işler.
Aperiyodik Veri Entegrasyonu: Tanılama ve aperiyodik parametreleri sorunsuzca aktarmak için hem Döngüsel Gerçek Zamanlı (RT) hem de Aperiyodik Veri alışverişini destekler.
Elektriksel Yalıtım: Entegre Ethernet portu, dahili işleme mantığını elektrik dalgalanmalarından ve toprak döngülerinden korumak için 1500 Vrms yalıtım sunar.
Yayın Fırtınalarına Dayanıklılık: Saniyede 5000'e kadar ARP çerçevesi için dinamik yayın fırtınası sınırlarıyla endüstriyel ağ trafiği sorunlarına karşı koruma sağlar.

Uygulamalar

Trafo Merkezi Telemetrisi: Modbus tabanlı güç kalitesi analizörlerini, çok işlevli sayaçları ve koruma rölelerini merkezi bir PROFINET PLC'ye bağlama.
Proses Skidi Entegrasyonu: Eski Modbus özellikli debi bilgisayarlarını, vana manifoldlarını ve sıcaklık kontrol cihazlarını modern DCS platformlarına bağlama.
Altyapı İzleme: Uzaktan pompa kontrol cihazlarını, gaz algılama sistemlerini ve değişken frekanslı sürücüleri seri hatlar üzerinden belediye su şebekesi veya petrol ve gaz kontrol ağlarına bağlama.

Teknik Özellikler

Parametre	Değer / Teknik Özellik
Üretici	ProSoft Technology
Model Referansı	PLX31-PND-MBS4
PROFINET G/Ç Kapasitesi	1440 bayt Giriş, 1440 bayt Çıkış
PROFINET Sürücü Türü	Sınıf A Cihaz
Seri Port Sayısı	4 yalıtılmış port
Modbus Komut Listeleri	Ana port başına en fazla 100 komut (yapılandırılabilir İşlev Kodları)
Nominal Besleme Gerilimi	24 VDC (izin verilen sınırlar: 10 ila 36 VDC)
Akım Tüketimi	24 VDC'de nominal 300 mA (maksimum 610 mA)
Çalışma Sıcaklığı	-25 °C ila 70 °C (-13 °F ila 158 °F)
Depolama Sıcaklığı	-40 degC ila 80 degC (-40 degF ila 176 degF)
Bağıl Nem	%5 ila %95 yoğuşmasız bağıl nem
Ethernet Yalıtımı	1500 Vrms, 60 saniye boyunca 50 ila 60 Hz (IEC 60950)
Mekanik Boyutlar	13,67 x 5,05 x 11,13 cm (Y x W x D)
Sevkiyat Ağırlığı	1,50 kg

Bağlantılar ve Arayüzler

Bağlantı Noktası / Terminal	Konektör Türü	Sinyal Ataması
Ethernet Bağlantı Noktası	RJ45	PROFINET Ağı / Yapılandırma; 10/100 Mbps Base-TX
Seri Bağlantı Noktaları 1 - 4	Erkek DB9 (terminal adaptörleriyle)	Yapılandırılabilir RS-232, RS-422 veya RS-485 modları
Güç Girişi	3 pimli J180 vidalı terminal bloğu	Pozitif (V+), Negatif (V-), Koruyucu Toprak (GND)

Deneysel Mühendislik Bulguları

Alternatif Modeller ve Uyumluluk

Bu ünite, ayrı PROFINET - Modbus RTU arayüz modülleri gerektiren eski çok ağ geçitli sistemlerin yerini alır. Dört farklı seri bağlantı noktasını tek bir IP adresinde birleştirerek PROFINET düğüm sayısını azaltır ve PLC donanım yapılandırmalarını basitleştirir. Tek bağlantı noktalı modellerin eski yapılandırma dosyalarında, 4 bağlantı noktalı bellek yapısını çakışma olmadan kullanabilmek için register eşlemelerinin uygun şekilde ötelenmesi gerektiğini unutmayın.

Uygulama Tuzakları ve Mühendislik Notları

Birden fazla Modbus Master komutu yapılandırılırken yaygın bir sorun ortaya çıkar. Bir slave cihaz çevrimdışı kalırsa Modbus yoklama döngüsünde uzun zaman aşımları yaşanabilir ve bu da bağlantı noktasının tamamındaki güncelleme hızlarını düşürür. Ağ yenileme hızlarının yavaşlamasını önlemek için ProSoft Configuration Builder (PCB) içindeki Modbus zaman aşımı ve yeniden deneme parametrelerini hassas biçimde ayarlayın.

Devreye Alma ve Kablolama İpuçları

RS-485 çok noktalı yapılandırmalarını kullanırken fiziksel veri yolunu sonlandırmayı unutmayın. Her fiziksel seri segmentin sonunda TX/RX+ ve TX/RX- hatları arasına 120 ohm sonlandırma dirençleri takmak için ürünle birlikte verilen DB9 - vidalı terminal adaptörlerini kullanın. Yıkıcı toprak döngüsü gürültüsünü önlemek için sinyal toprak referansını toprağa yalnızca tek bir noktadan bağlayın.

Kurulum Yönergeleri

KRİTİK UYARI: Donanım kurulumu, bakımı veya terminal kablolaması işlemine başlamadan önce, gelen tüm 24 VDC güç kaynaklarının tamamen enerjisiz olduğundan emin olun. Endüstriyel kilitleme/etiketleme prosedürlerine uyulmaması terminal hasarına, mantık kilitlenmesine veya kontrol ağında bağlantı kesintilerine yol açabilir.

1

Modülü doğru yönde olacak şekilde 35 mm DIN rayına sağlamca monte edin ve havalandırma yuvalarının çevresinde yeterli hava boşluğu bırakın.

2

Koruyucu topraklama kablosunu belirlenmiş topraklama terminaline bağlayın, ardından J180 fişini kullanarak 24 VDC güç kaynağını bağlayın.

3

CAT5e/CAT6 Ethernet kablosunu yalıtılmış RJ45 bağlantı noktasına takın ve blendajlı kablolar kullanarak seri hatlarınızı DB9 seri konektörlerine bağlayın.

4

Sistemi açın, ağ ayarlarınızı tanımlamak için ProSoft Configuration Builder'ı başlatın ve PROFINET ana kontrol cihazınız için register tablolarını atayın.

FAQ

PLX31-PND-MBS4 tarafından desteklenen maksimum çevrimsel veri yükü kapasitesi nedir?

Bu ağ geçidi, PROFINET Sınıf A cihazı olarak çevrimsel gerçek zamanlı (RT) veri alışverişlerinde 1440 bayta kadar giriş verisini ve 1440 bayta kadar çıkış verisini destekler.

Dört seri bağlantı noktasının her birini bağımsız olarak yapılandırabilir miyim?

Evet. Her seri bağlantı noktası bağımsız çalışır ve özel baud hızları, zaman aşımları ve komut tablolarıyla Modbus RTU/ASCII Master veya Slave olarak yapılandırılabilir.

Bu ağ geçidinin güç gereksinimleri nelerdir?

Ağ geçidi nominal 24 VDC güç kaynağıyla çalışır, ancak 10 ile 36 VDC arasındaki giriş voltajlarını tolere eder. Tipik akım tüketimi 24 VDC'de 300 mA'dir.

Bu modül hem RS-232 hem de RS-485 seri iletişimini destekliyor mu?

Evet. Dört seri bağlantı noktasının tümü, RS-232, RS-422 veya 2 telli/4 telli RS-485 iletişim arayüzlerini destekleyecek şekilde ayrı ayrı kablolanabilir.
