BECKHOFF KS5121 Thiết bị đầu cuối bus

Q: Định mức dòng điện tiêu thụ của mô-đun này là bao nhiêu?

BECKHOFF KS5121 có dòng điện tiêu thụ điển hình 60 mA từ K-bus nội bộ. Ở phía hiện trường, dòng điện tiêu thụ từ các tiếp điểm nguồn thường là 30 mA cộng với tải bên ngoài của bốn đầu ra.

SKU KS5121

Còn hàng

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: KS5121
Country of origin:Đức
Product Type: Thiết bị đầu cuối bus
Payment: T/T, Western Union
Weight: 60g
Dimensions: 24 mm x 100 mm x 68 mm
Shipping port: Xiamen
Warranty: 12 months

Mô tả

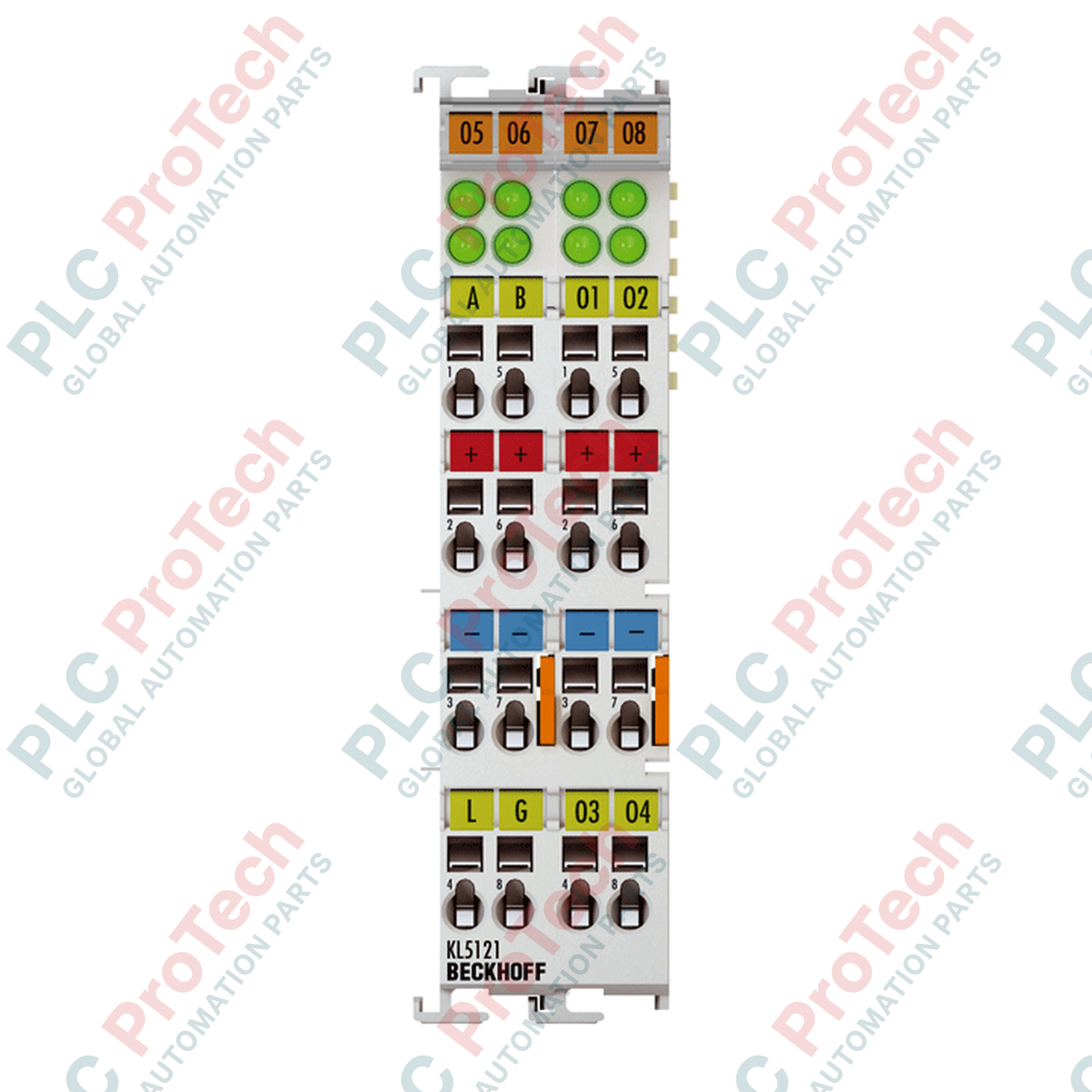

BECKHOFF KS5121 là Bus Terminal chuyên dụng có hệ thống đấu dây cắm được, được thiết kế để hoạt động như một giao diện bộ mã hóa tăng dần tích hợp bộ điều khiển cam điện tử. Hoạt động trong hệ thống K-bus của Beckhoff, mô-đun này cho phép thu nhận và đánh giá chính xác, tốc độ cao các tín hiệu bộ mã hóa tăng dần 24 V DC trong những ứng dụng định vị công nghiệp đòi hỏi khắt khe.

Đầu nối hỗ trợ một kênh bộ mã hóa tăng dần với các kết nối A, B, chốt và cổng, kết hợp với bốn đầu ra 24 V DC có thể lập trình. Thiết bị có bộ đếm nhị phân 16 bit và hỗ trợ tần số giới hạn cao lên đến 1.000.000 lần tăng mỗi giây khi sử dụng đánh giá 4 lần. Thời gian chuyển mạch đầu ra nhanh dưới 100 micro giây bảo đảm phản hồi nhanh với các thay đổi vị trí của bộ mã hóa, giúp thiết bị đặc biệt hiệu quả cho các tác vụ chuyển mạch cam và đồng bộ hóa theo thời gian thực.

Một tính năng nổi bật của dòng KS là cấp đấu dây có thể cắm. BECKHOFF KS5121 cho phép dễ dàng tháo vỏ đầu nối khỏi khối đấu dây, hỗ trợ thay thế mô-đun nhanh chóng trong quá trình bảo trì mà không cần đấu dây lại thủ công. Điều này giảm thiểu lỗi lắp đặt và đáng kể thời gian ngừng máy khi bảo dưỡng.

Tính năng

Giao diện bộ mã hóa tăng dần 24 V DC một kênh với các kết nối A, B, chốt và cổng
Bốn đầu ra 24 V DC có thể lập trình với thời gian chuyển mạch nhanh dưới 100 micro giây
Chức năng bộ điều khiển cam điện tử tích hợp để kích hoạt đầu ra phụ thuộc vào vị trí
Bộ đếm nhị phân 16 bit tốc độ cao với tối đa 1.000.000 lần tăng mỗi giây khi đánh giá 4 lần
Cấp kết nối có thể cắm (dòng KS) giúp đơn giản hóa việc đấu dây, bảo trì và thay thế
Tích hợp trực tiếp vào các hệ thống bảng nối sau K-bus tiêu chuẩn
Đèn LED trạng thái cung cấp phản hồi chẩn đoán kênh và trạng thái vận hành rõ ràng

Ứng dụng

Hệ thống định vị quay yêu cầu chuyển mạch cam nhanh dựa trên phần cứng
Máy đóng gói, dán nhãn và phân loại tốc độ cao
Hệ thống xử lý vật liệu và điều khiển định vị theo quỹ đạo liên tục
Tích hợp trực tiếp tín hiệu phản hồi của bộ mã hóa vào các bộ điều khiển logic khả trình dựa trên K-bus

Thông số kỹ thuật

Tham số	Thông số kỹ thuật
Nhà sản xuất	BECKHOFF
Model chính xác	KS5121
Loại sản phẩm	Bus Terminal (Giao diện bộ mã hóa tăng dần)
Số kênh	1 đầu vào bộ mã hóa tăng dần, 4 đầu ra
Đầu vào bộ mã hóa	A, B, chốt, cổng
Nguồn cấp điện áp bộ mã hóa	24 V DC
Điện áp đầu ra	24 V DC
Dòng điện đầu ra	0,5 A
Độ sâu bộ đếm	Nhị phân 16 bit
Tần số giới hạn	1.000.000 gia số/giây (với đánh giá 4 lần)
Tốc độ chuyển mạch	Nhỏ hơn 100 micro giây
Chức năng đặc biệt	Bộ điều khiển trục cam điện tử
Nguồn cấp	24 V DC (-15% / +20%)
Dòng tiêu thụ (K-bus)	Thông thường 60 mA
Dòng tiêu thụ (tiếp điểm nguồn)	Thông thường 30 mA + tải
Độ rộng bit ảnh quá trình	Đầu vào/Đầu ra: 2 x dữ liệu 16-bit, 2 x điều khiển/trạng thái 8-bit
Công nghệ kết nối	Kết nối lồng lò xo cắm được
Tiết diện dây dẫn (dây cứng/dây bện)	0.08 đến 1.5 mm² (AWG 28...16)
Tiết diện dây dẫn (dây mềm nhiều sợi)	0.14 đến 1.5 mm² (AWG 26...16)
Chiều dài tuốt dây	8 đến 9 mm
Nhiệt độ vận hành	0 degC đến +55 degC
Nhiệt độ bảo quản	-25 degC đến +85 degC
Độ ẩm tương đối	95%, không ngưng tụ
Cấp bảo vệ	IP20
Kích thước (W x H x D)	24 mm x 100 mm x 68 mm
Phê duyệt	CE, UL, ATEX (II 3 G Ex nA IIC T4 Gc)

Hướng dẫn lắp đặt

Ngắt nguồn: Luôn cách ly và tắt tất cả nguồn điện (nguồn hệ thống và nguồn phía hiện trường) trước khi bắt đầu lắp đặt, đấu dây hoặc tháo terminal.
Lắp trên thanh DIN: Gắn chắc terminal vào thanh DIN 35 mm tiêu chuẩn (phù hợp EN 60715) bằng cơ cấu khóa tích hợp. Đảm bảo ghép nối đúng cạnh với các terminal K-bus liền kề bằng thiết kế rãnh và then kép.
Thiết lập đấu dây: Tuốt dây dẫn terminal với chiều dài quy định 8–9 mm. Dùng tua vít nhỏ để kích hoạt các kẹp lò xo trên khối đầu nối cắm được, đưa dây vào rồi nhả kẹp.
Lắp khối cắm được: Sau khi đi dây, cắm chắc khối kết nối cắm được vào thân terminal KS5121 cho đến khi khóa vào vị trí.
Kiểm tra K-bus: Kết nối terminal cuối (thường là KL9010) ở cuối cụm Bus Terminal để đảm bảo tính toàn vẹn của vòng lặp truyền thông K-bus.
Chạy thử ban đầu: Cấp nguồn và cấu hình K-bus qua phần mềm bộ điều khiển (chẳng hạn TwinCAT) để kiểm tra tín hiệu phản hồi encoder và các đường chuyển mạch đầu ra.

Khuyến nghị thay thế

Khi thay thế một terminal BECKHOFF KS5121 hiện có, không cần ngắt từng dây tín hiệu. Tháo các khối đấu dây cắm được khỏi mặt trước của thiết bị bị lỗi, tháo terminal khỏi thanh DIN, lắp mô-đun KS5121 thay thế, rồi gắn chắc các khối đã đi dây sẵn trở lại giao diện terminal mới. Đảm bảo các tham số K-bus khớp với cấu hình hệ thống trong cấu hình master.

FAQ

Đâu là điểm khác biệt chính giữa các model BECKHOFF KS5121 và KL5121?

BECKHOFF KS5121 có tầng đấu dây dạng cắm, cho phép tháo khối đấu dây của terminal và bó dây đã lắp sẵn khỏi vỏ điện tử. Tính năng này giúp đơn giản hóa việc bảo trì và thay thế mô-đun so với KL5121 tiêu chuẩn, sử dụng các đầu nối dây cố định.

BECKHOFF KS5121 hỗ trợ những loại tín hiệu encoder nào?

BECKHOFF KS5121 hỗ trợ tín hiệu encoder gia tăng 24 V DC. Thiết bị có các điểm kết nối được thiết kế riêng cho các đường tín hiệu đầu vào A, B, chốt và cổng.

Khả năng tần số tín hiệu tối đa của mô-đun này là bao nhiêu?

BECKHOFF KS5121 có tần số giới hạn 1.000.000 xung mỗi giây (1 MHz) khi sử dụng phương pháp đánh giá tín hiệu 4 lần, cho phép giám sát vị trí tốc độ cao với độ chính xác cao.

Các đầu ra của BECKHOFF KS5121 có thể được cấu hình để tự động kích hoạt dựa trên vị trí không?

Có. BECKHOFF KS5121 tích hợp bộ điều khiển cam điện tử. Chức năng tích hợp này cho phép bốn đầu ra 24 V DC chuyển trạng thái nhanh chóng (< 100 micro giây), dựa trực tiếp trên vị trí của encoder được phần cứng đánh giá.

Định mức dòng điện tiêu thụ của mô-đun này là bao nhiêu?

BECKHOFF KS5121 có dòng điện tiêu thụ điển hình 60 mA từ K-bus nội bộ. Ở phía hiện trường, dòng điện tiêu thụ từ các tiếp điểm nguồn thường là 30 mA cộng với tải bên ngoài của bốn đầu ra.
