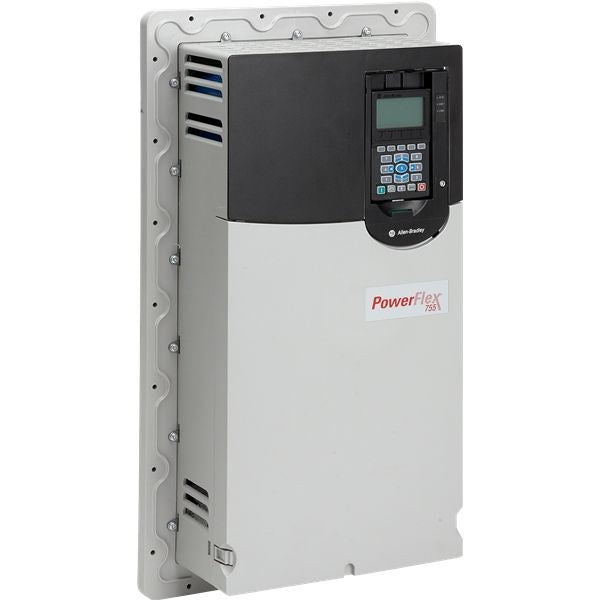

عندما يقبل PowerFlex 753 أوامر التشغيل والإيقاف عبر Ethernet/IP، لكنه يرفض مغادرة سرعة تشغيل ثابتة تبلغ 60 هرتز، فمن الطبيعي أن يُلقى اللوم على مسار مرجع PLC أو محول الشبكة. لكن هذا الافتراض غالبًا ما يكون خاطئًا. من الأنماط الشائعة ميدانيًا أن يعرض Param 874 مرجعًا مطلوبًا لمنفذ 4 يبلغ 47.5 هرتز، بينما يستمر عمود المحرك في الدوران بسرعة تردد الخط. لا يتجاهل الدرايف شبكة Ethernet؛ بل يطبّق حدًا أدنى للسرعة لا يزال كثير من المهندسين يقرؤونه على أنه حد أقصى ناعم.

تتم عملية تحكيم المرجع في PowerFlex 753 على عدة طبقات. قد تنجح Ethernet/IP في إيصال قيمة ضبط السرعة إلى سجل مرجع منفذ 4، ومع ذلك يواصل الدرايف تقييم هذه القيمة مقابل Digimotors وحدود المعلمات قبل أن يقوم العاكس بتوليد تردد العضو الثابت. إذا تُركت المعلمتان 522 (السرعة الدنيا للأمام) و523 (السرعة الدنيا للعكس) على الإعدادات الافتراضية ±60 هرتز الشائعة، والموروثة غالبًا من قالب أو من عملية نسخ من درايف آخر، فستُجبر أي قيمة مرجعية أقل من 60 هرتز على الارتفاع إلى هذا الحد الأدنى. والنتيجة تبدو كأنها آلة متجمدة عند 60 هرتز، رغم أن Param 874 ووسم PLC يعرضان 47.5 هرتز.

تأكد من مسار Ethernet قبل تغيير الحدود

ابدأ بسلسلة مصدر المرجع حتى لا تحجب عطلًا حقيقيًا في الشبكة بتعديل أحد المعلمات. افحص Parameter 545 (اختيار مرجع السرعة A أو ما يعادله من اختيار مصدر مرجع السرعة في إصدار البرنامج الثابت لديك). بالنسبة للسرعة المأمورة عبر Ethernet، يجب أن يكون منفذ 4 هو مسار المرجع النشط. ينبغي أن يتتبع Parameter 874 (مرجع منفذ 4) كلمة السرعة القادمة من PLC بعد تطبيق التحجيم. إذا كانت قيمة 874 صحيحة بالفعل بينما لا يتبعها العمود، فالمشكلة تقع بعد المحول.

بعد ذلك، افتح Parameter 935 (حالة الدرايف 1) وفك ترميز البتات من 10 إلى 14. تُبلغ هذه البتات عن وضع Auto/Manual وأي من Ref A إلى Ref D محدد حاليًا. وجود وضع Auto مع تفعيل Ref A وتغذية منفذ 4 له هو الحالة الصحيحة لشبكة Ethernet. إذا كان وضع Manual مثبتًا، أو إذا تم اختيار بنك مرجع آخر بواسطة مداخل رقمية أو تجاوز HIM، فقد تظل أوامر التشغيل والإيقاف عبر Ethernet فعالة بينما تبقى السرعة مفروضة محليًا.

تحقق أيضًا من Parameter 549 (مضاعف مرجع السرعة A). يجب أن يترك المضاعف الافتراضي 1.0 وحدات القياس الهندسية دون تغيير. وقد يؤدي ترك المضاعف عند 0، أو وجود عامل تحجيم متبقٍ من برنامج OEM سابق، إلى تصفير المرجع أو تشويهه، حتى عندما تبدو قيمة 874 معقولة في شاشة مراقبة وخاطئة في أخرى.

السبب الجذري: السرعة الدنيا كحد أدنى لا كحد أقصى

المعلمتان 522 و523 ليستا محددَي سرعة قصوى. بل تحددان أقل قيمة مطلقة يقبلها الدرايف في الاتجاهين الأمامي والعكسي. عندما تكون كلتاهما مضبوطتين على ±60.00 هرتز، تُجبر كل قيمة مرجعية أصغر من ذلك عبر Ethernet على بلوغ مقدار 60 هرتز. يرى المشغلون أن «أوامر Ethernet تعمل للتشغيل/الإيقاف» لأن هذه الأوامر لا تمر بمنطق الحد الأدنى نفسه، بينما تبدو السرعة مقفلة. يؤدي ضبط المعلمتين 522 و523 باتجاه 0.0 هرتز إلى استعادة نطاق المرجع المقصود، ويسمح بمرور 47.5 هرتز (أو أي قيمة ضبط وسيطة أخرى) إلى العاكس.

بعد خفض الحدود الدنيا، غيّر مرجع السرعة من PLC عبر عدة نقاط—0 و20 و47.5 و55 هرتز—وتأكد من تحرك Param 874، وشاشة تردد الخرج في HIM، ومقياس سرعة محمول معًا. إذا كانت قيمة 874 تتبع المرجع بينما لا تتبعها السرعة الميكانيكية، فأعد فحص تغذية راجع المشفر، أو تعويض الانزلاق، أو وجود عائق ميكانيكي؛ فهذه مشكلات منفصلة عن مشكلة الحد الأدنى.

معلمات ذات صلة تستحق التوثيق

إجراء تشغيل أولي يمنع تكرار المشكلة

1. ضع الدرايف في حالة آمنة مع إتاحة دوران الحمل الميكانيكي بحرية أو تأمينه وفق إجراء الموقع.
2. من PLC، فعّل الإيقاف، ثم تحقق من اتصال دخل/خرج Ethernet ومصابيح حالة المحول.
3. اكتب سرعة وسيطة معروفة (مثل 47.5 هرتز)، وشغّل الدرايف في وضع Auto مع تحديد منفذ 4.
4. سجّل القيم 874 وبتات 935 و545 و549 و522 و523 في ورقة القيم الأولية.
5. إذا كانت قيمة 874 صحيحة وكانت 522/523 مضبوطة على ±60 هرتز، فاضبط الحدين الأدنى قريبًا من 0.0 هرتز، ثم نزّل الإعدادات وأعد اختبار سلم المرجع نفسه.
6. تحقق من اتجاه الدوران العكسي بشكل منفصل إذا كانت العملية تستخدم أوامر سرعة ثنائية القطبية.
7. احفظ مجموعة المعلمات في HIM أو في النسخة الاحتياطية لـ EEPROM، وحدّث قالب OEM حتى لا تعيد النسخة التالية حدّي السرعة عند 60 هرتز.

تأكد من أن السرعة تتبع مرجع Ethernet

غالبًا ما تغيّر الفرق معلمات السرعة القصوى عندما يكون العَرَض هو «ثبات السرعة عند 60»، لكن ذلك لا يعالج مشكلة الحد الأدنى. ويقوم آخرون بتحجيم كلمة السرعة القادمة عبر Ethernet مرتين—مرة في PLC ومرة أخرى في 549—مما يسبب ارتباكًا عندما تبدو قيمة 874 «قريبة من الصحيح». وثّق الوحدات بوضوح (هرتز مقابل نسبة مئوية من السرعة الأساسية) قبل إلقاء اللوم على الشبكة. وفي الخطوط متعددة الدرايفات، كثيرًا ما تنقل أدوات نسخ المعلمات قيم 522/523 من تطبيق مروحة ذات سرعة ثابتة إلى خط معالجة ذي سرعة متغيرة؛ لذلك تعامل مع هاتين المعلمتين كعنصري مراجعة إلزاميين في كل تكامل أنظمة PLC وPAC يُشغّل عبر Ethernet.

وأخيرًا، تذكّر أن التشغيل والإيقاف عبر Ethernet يثبتان فقط أن المحول ومنطق التحكم الأساسي يعملان. أما تتبع السرعة فيتطلب سلسلة متصلة من كلمة PLC مرورًا بمنفذ 4، واختيار بتات الحالة، والمضاعف، وحدود السرعة الدنيا للأمام/العكس. عندما يعرض Param 874 قيمة 47.5 هرتز بينما يبقى العمود عند 60 هرتز، افحص 522 و523 قبل فتح التقاط Wireshark.
