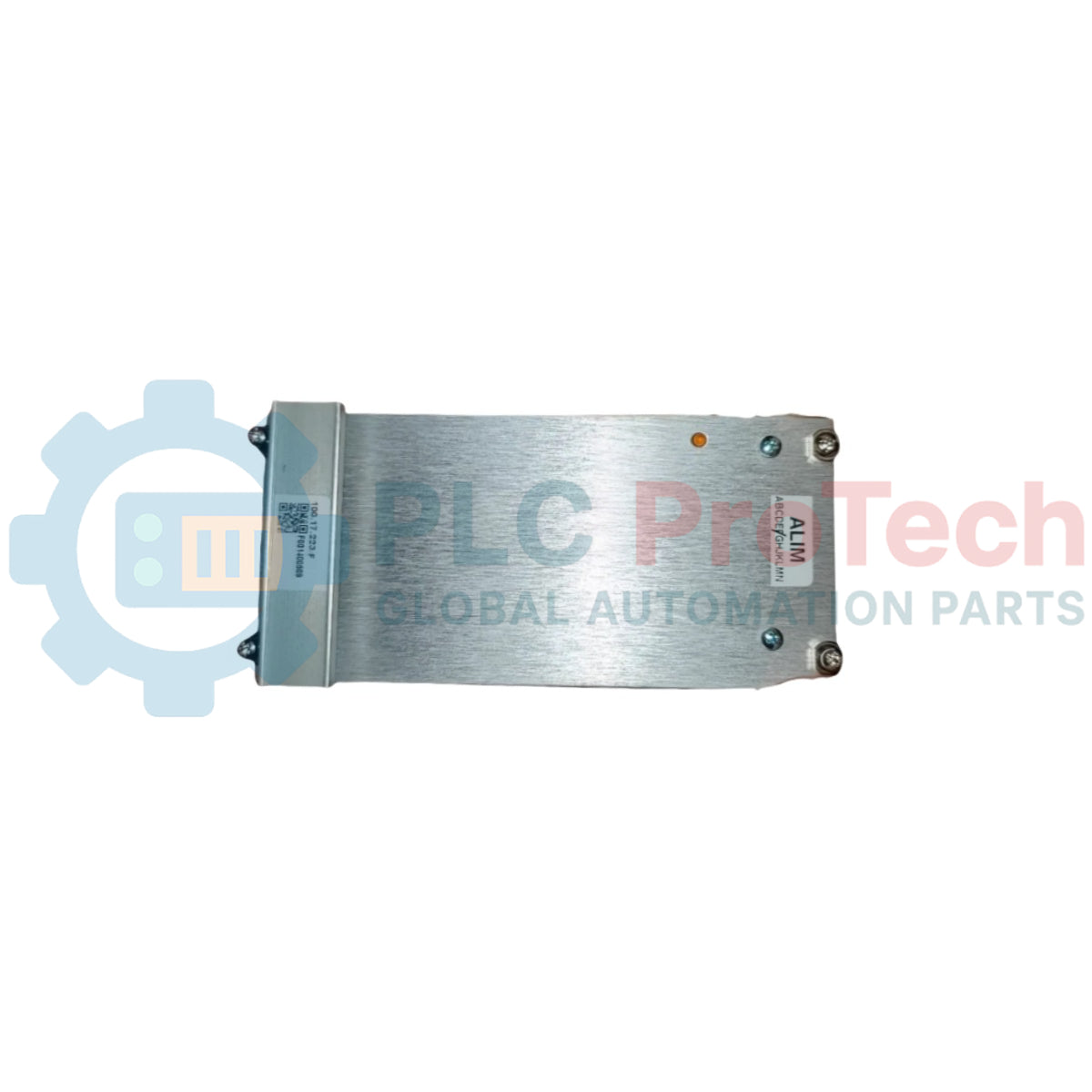

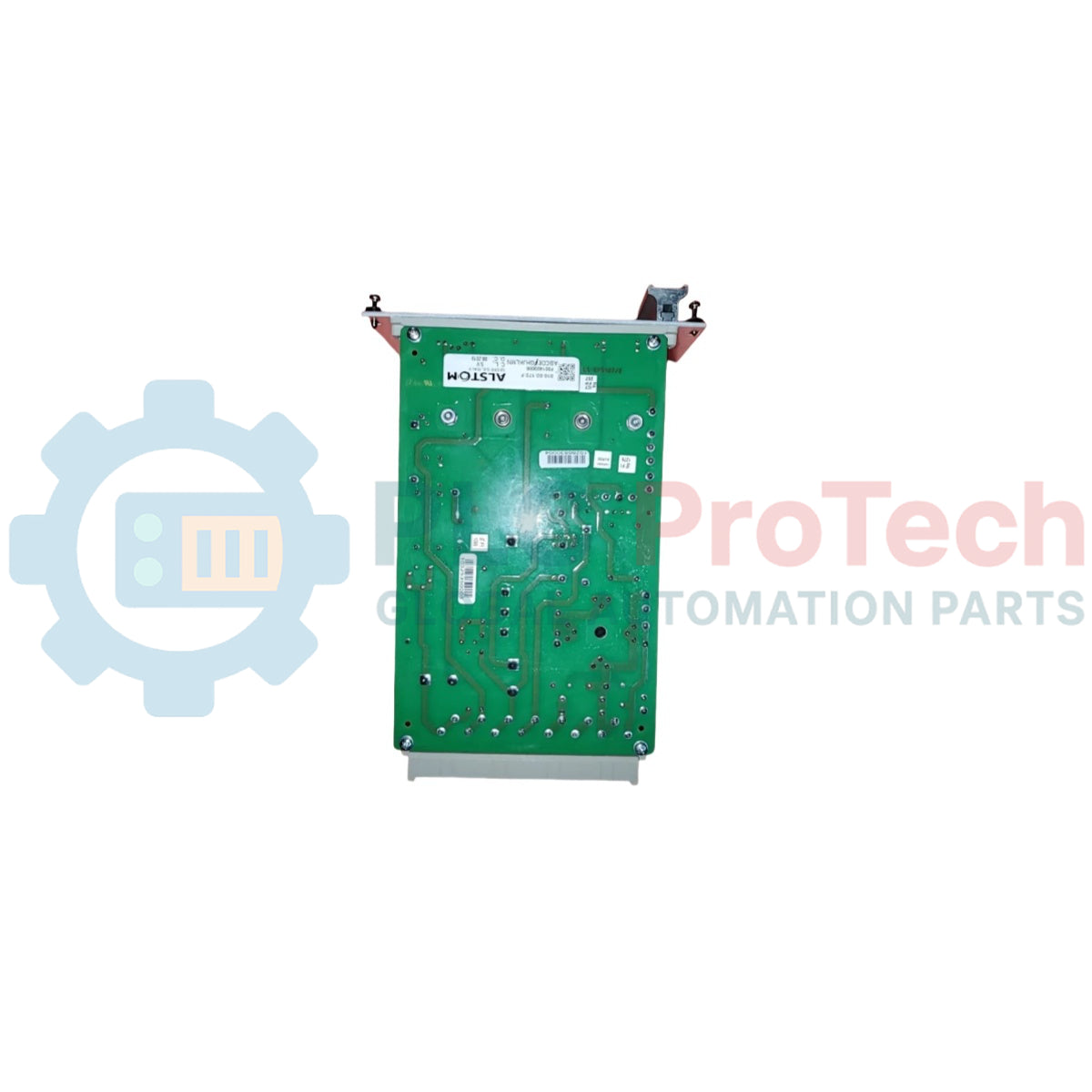

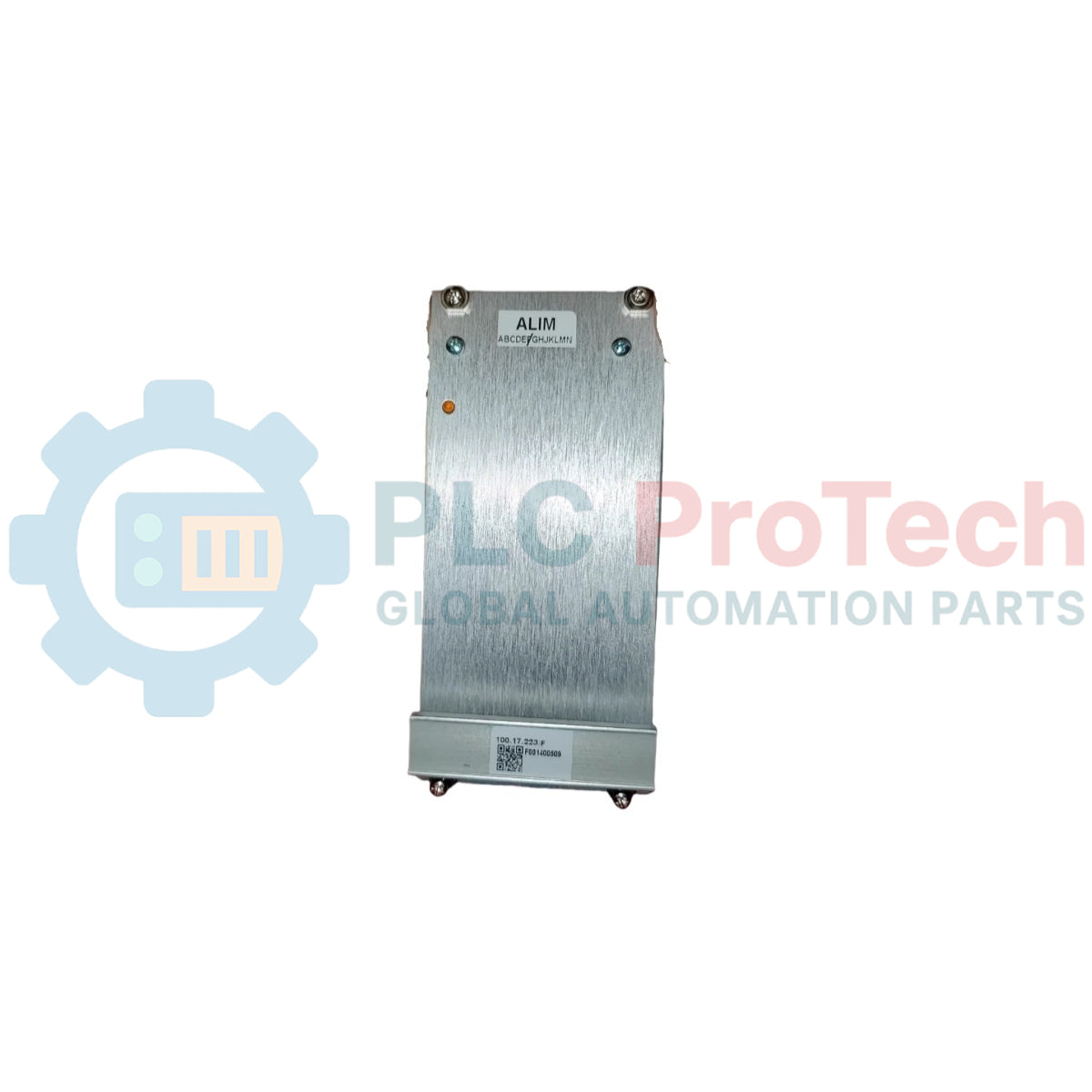

100.17.223/F ALSTOM ICC بطاقة دخل وخرج

نظرة عامة على المنتج

إن  100.17.223/F (100.17.223/F) هو وحدة واجهة إدخال/إخراج (I/O) مصممة بدقة ضمن سلسلة إلكترونيات التحكم الصناعية (ICC) من ALSTOM. صُممت هذه الوحدة لمعالجة الإشارات عالية الكثافة، وتعمل كحلقة وصل أساسية بين أجهزة القياس الميدانية ووحدة المعالجة المركزية في بنى الأتمتة المعقدة. ويُستخدم الطراز 100.17.223/F عادةً في منشآت توليد الطاقة، ومراكز توزيع الشبكات، ومصانع المعالجة الصناعية الثقيلة، إذ يضمن الاكتساب والنقل الدقيقين للإشارات الرقمية أو التناظرية. وباستخدام هذه البطاقة المعززة، يمكن للمشغلين الحفاظ على استقرار النظام في البيئات عالية التداخل، مع تقليل زمن استجابة الإشارة بفعالية وتعزيز الموثوقية الإجمالية لحلقة التحكم.

التهيئة التقنية (تحليل متعمق)

تشير اللاحقة "F" في تسمية 100.17.223/F إلى إصدار محدد من العتاد مُحسّن لتحسين دقة التوقيت وتبديد الحرارة مقارنةً بالإصدارات القديمة السابقة.

• البنية: تتميز بتصميم مدمج متعدد القنوات مع عوازل ضوئية مخصصة لكل مسار دائرة، مما يوفر عزلاً جلفانياً يصل إلى 2.5 kV لحماية ناقل اللوحة الخلفية للنظام من ارتفاعات الجهد الكهربائية القادمة من جانب الحقل.

• تهيئة الإشارة: تتضمن ترشيحاً رقمياً قائماً على العتاد لإزالة اهتزاز نقاط التلامس والضوضاء عالية التردد، بما يضمن تمرير البيانات "النظيفة" فقط إلى وحدة التحكم المنطقية.

• القدرات التشخيصية: مزوّدة بمؤشرات حالة لكل قناة ووظائف تشخيص ذاتي مدمجة تُبلغ وحدة الإشراف بحالة العتاد مباشرةً عبر ناقل ICC المملوك.

المواصفات التقنية

الأسئلة الشائعة الفنية

س1: هل يمكن استخدام 100.17.223/F بدلاً من الإصدار الأقدم 100.17.223/E؟

ج1: نعم، إصدار /F متوافق بالكامل مع الإصدارة /E السابقة. ويتمتع بنفس الشكل الخارجي وتوزيع أطراف التوصيل، لكنه يستخدم مكونات فائقة الجودة لزيادة متوسط الزمن بين الأعطال (MTBF).

س2: هل تتطلب هذه الوحدة معايرة خارجية أثناء بدء التشغيل؟

ج2: تتم معايرة الإصدارات الرقمية في المصنع ولا تتطلب أي ضبط ميداني. أما التهيئات التناظرية، فعادةً ما تُخزّن ثوابت المعايرة في برنامج وحدة التحكم بدلاً من تخزينها على البطاقة نفسها.

س3: كيف أتعرف على فشل إحدى القنوات في هذه البطاقة؟

ج3: تحتوي اللوحة الأمامية على مجموعة من مؤشرات LED. ويشير ضوء أحمر ثابت يحمل تسمية "FAIL" أو "ERR" إلى وجود عطل في العتاد، بينما تشير مؤشرات LED الخاصة بالقنوات الفردية إلى الحالة المنطقية الحالية أو وجود الإشارة.

دليل الهندسة والتركيب

• محاذاة اللوحة الخلفية: عند إدخال بطاقة Eurocard في حامل ICC، تأكد من محاذاة قضبان التوجيه بشكل صحيح قبل تطبيق الضغط. استخدم مقابض إخراج البطاقة لتثبيت موصل DIN ذي 96 طرفاً بإحكام؛ ولا تُدخل الوحدة في الفتحة بالقوة مطلقاً.

• بروتوكول ESD: تحتوي هذه الوحدة على مكونات CMOS شديدة الحساسية. ارتدِ دائماً سوار معصم مؤرضاً للحماية من التفريغ الكهروستاتيكي (ESD)، ولا تمسك البطاقة إلا من اللوحة الأمامية أو حواف لوحة الدوائر المطبوعة لمنع أضرار التفريغ الكهروستاتيكي.

• فصل الأسلاك: حافظ على فصل مادي بين كابلات الطاقة عالية الجهد وأسلاك الإشارة منخفضة الجهد المتصلة بـ 100.17.223/F لمنع التداخل الكهرومغناطيسي المتبادل.

المزايا الهندسية

صُممت ALSTOM 100.17.223/F لتلبية متطلبات "دورة الحياة الطويلة" في القطاع الصناعي بين الشركات (B2B). وتمنع موصلات الحواف المطلية بالذهب الأكسدة في الأجواء الرطبة أو المسببة للتآكل، مما يضمن تلامساً كهربائياً ثابتاً على مدى عقود من الخدمة. كما يتيح التوافق التنازلي للوحدة للمصانع ترقية أنظمة التحكم لديها تدريجياً من دون الحاجة إلى استبدال البنى التحتية الكاملة للحامل، ما يجعلها حلاً فعالاً من حيث التكلفة لصيانة الأنظمة القديمة وتحديثها.
