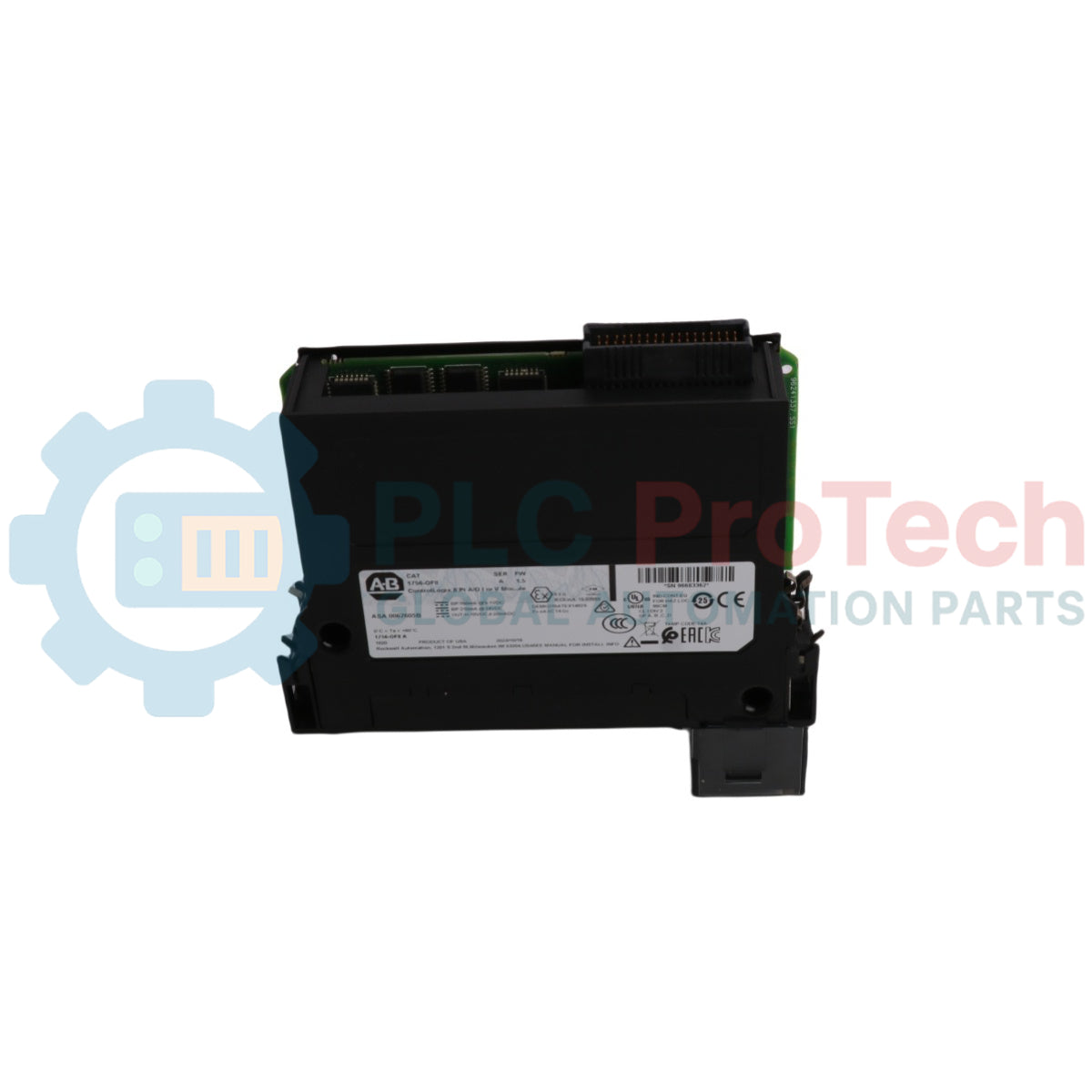

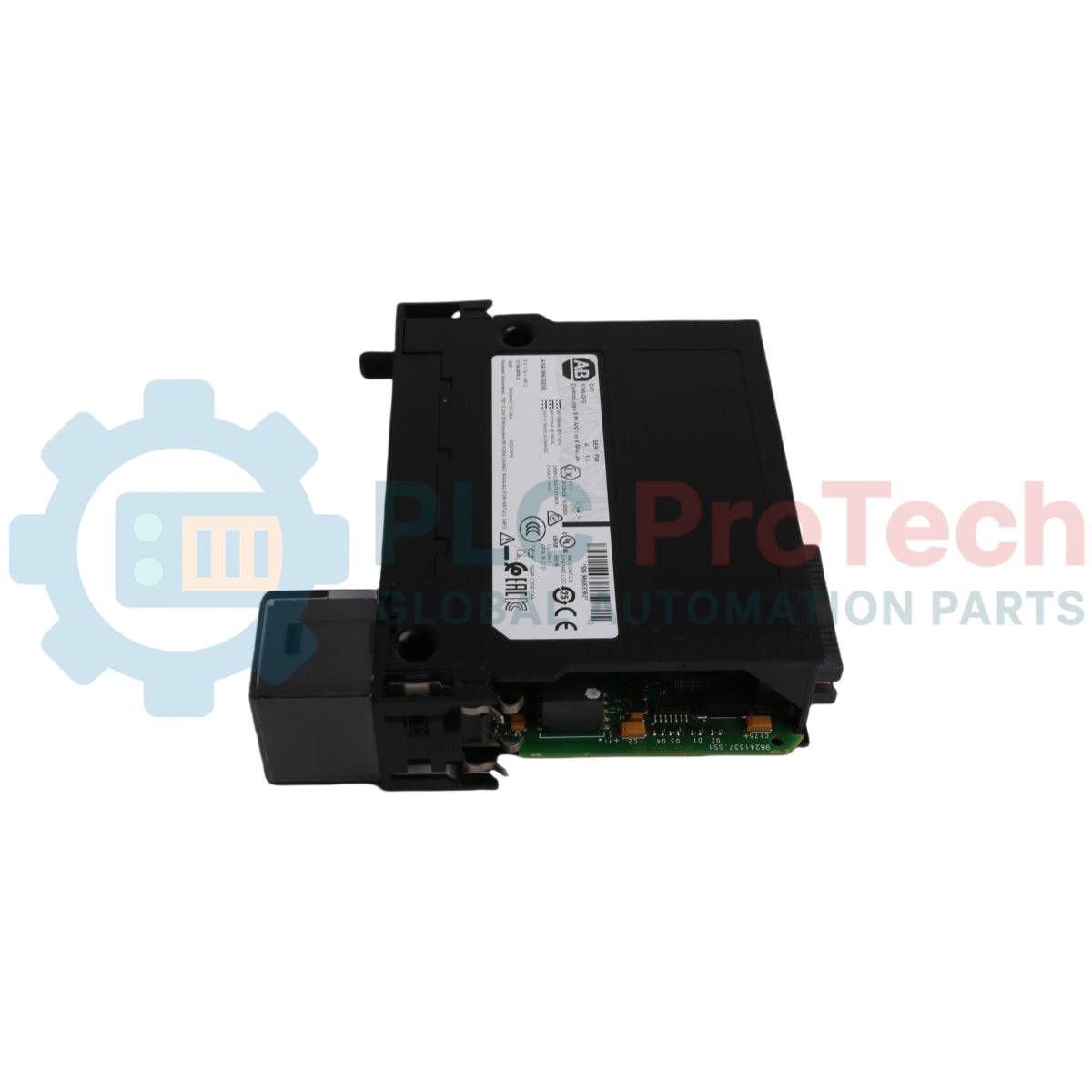

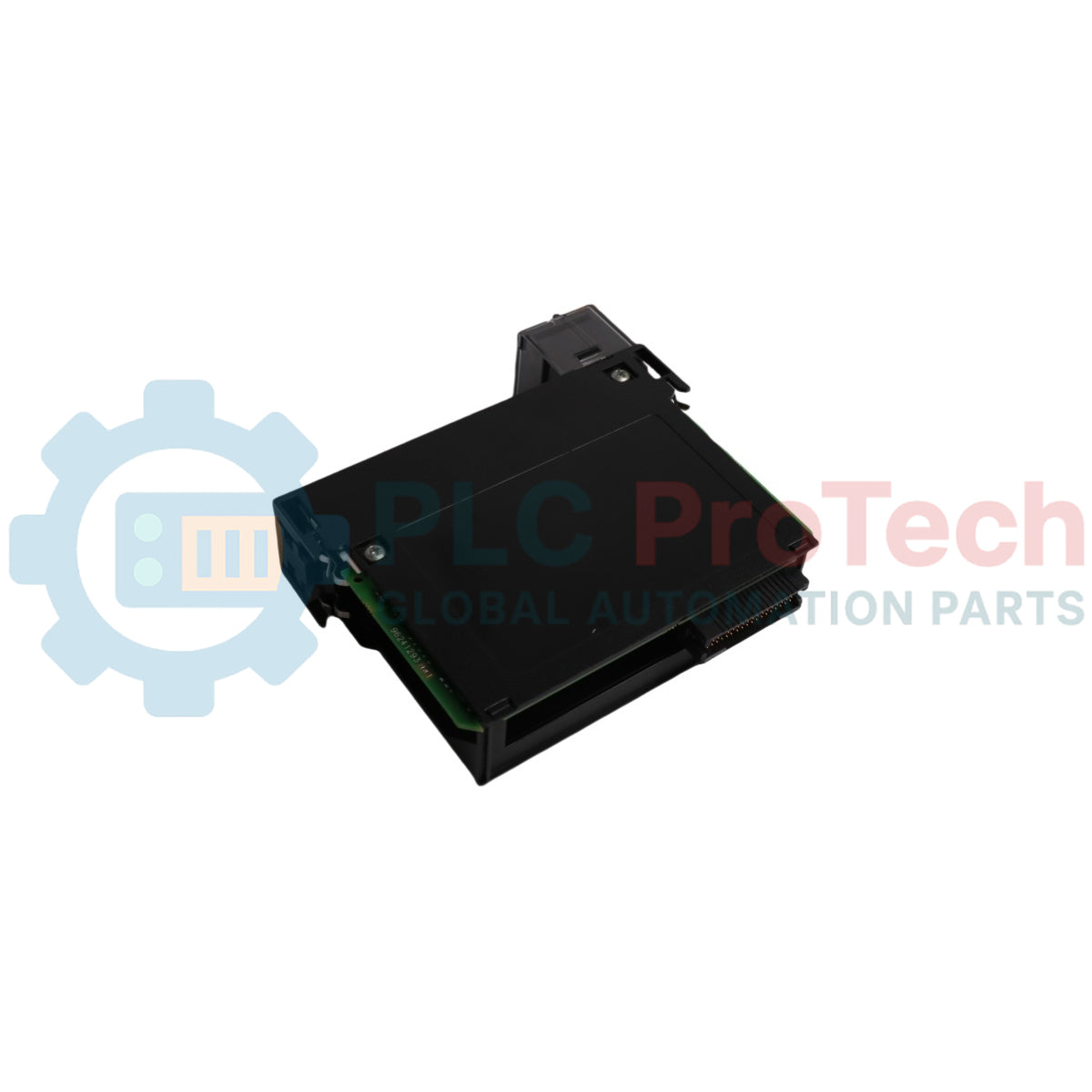

وحدة إخراج تناظري 8 قنوات من ألن برادلي كونترول لوجيكس 1756-OF8

نظرة عامة على المنتج والتحكم الدقيق

يُعد 1756-OF8 (1756OF8) وحدة إخراج تناظري عالية الكثافة ومتعددة الاستخدامات تنتمي إلى عائلة ControlLogix. توفر 8 قنوات غير معزولة قادرة على توصيل إشارات جهد أو تيار عالية الدقة إلى الأجهزة الميدانية. تم تصميم 1756-OF8 للتطبيقات الصعبة مثل التحكم في سرعة محرك التردد المتغير (VFD)، وتحديد موضع الصمام، وتعديل المشغل، ويوفر تحديثات في جزء من الثانية وتحويل رقمي إلى تناظري عالي الدقة. تُعد هذه الوحدة حجر الزاوية للتحكم في العمليات ذات الحلقة المغلقة، مما يسمح بدمج سلس للمعدات الميدانية التناظرية في بنية Logix المتكاملة.

هندسة الأجهزة ومرونة الإشارة

يشغل 1756-OF8 فتحة واحدة في أي هيكل 1756 ControlLogix ويتصل بالمعالج عبر اللوحة الخلفية عالية السرعة.

• أوضاع الإخراج القابلة للتحديد: يمكن تهيئة كل قناة من القنوات الثماني بشكل فردي لـ الجهد (+/- 10 فولت) أو التيار (0 إلى 20 مللي أمبير أو 4 إلى 20 مللي أمبير).

• دقة عالية: تتميز بدقة 15 بت عبر جميع النطاقات (حوالي 320 ميكرو فولت لكل عد للجهد و 0.65 ميكرو أمبير لكل عد للتيار)، مما يوفر الدقة اللازمة للتحكم الحساس في التدفق أو الضغط.

• معدلات تحديث سريعة: توفر RPI (الفاصل الزمني المطلوب للحزمة) منخفضًا يصل إلى 2 مللي ثانية لجميع القنوات الثماني، مما يضمن تنفيذ أوامر التحكم بأقل قدر من التأخير.

• تشخيصات مدمجة: تتضمن ميزات الأجهزة لـ الكشف عن الأسلاك المفتوحة (في وضع التيار) و الحماية من الدائرة القصيرة، مما يوفر تغذية راجعة في الوقت الفعلي لوحدة التحكم بخصوص حالة الجانب الميداني.

المواصفات الفنية

أسئلة فنية متكاملة متكررة

هل يوفر 1756-OF8 عزلًا بين القنوات؟

لا. يُعد 1756-OF8 وحدة غير معزولة، مما يعني أن جميع القنوات الثماني تشترك في عودة مشتركة. إذا كان تطبيقك يتطلب تأريضًا مستقلاً لكل إشارة (لمنع حلقات التأريض بين محركات الأقراص المختلفة)، فيجب عليك استخدام وحدة 1756-OF8I (المعزولة) بدلاً من ذلك.

ماذا يحدث للمخرجات إذا دخلت وحدة التحكم المنطقية القابلة للبرمجة (PLC) في حالة عطل أو تم تبديلها إلى وضع البرنامج؟

تتميز الوحدة بخصائص قابلة للتكوين "وضع البرنامج" و "وضع العطل". داخل برنامج Studio 5000، يمكنك اختيار أن يحتفظ كل إخراج بقيمته الأخيرة، أو ينتقل إلى حالة آمنة محددة (مثل 4 مللي أمبير)، أو ينتقل إلى الحد الأدنى/الأقصى لنطاقه.

هل يمكنني معايرة 1756-OF8 في الميدان؟

نعم. تدعم الوحدة المعايرة الميدانية من خلال البرنامج. باستخدام مقياس فولتميتر أو مقياس أمبير عالي الدقة، يمكنك ضبط معلمات الإزاحة والكسب لكل قناة لمراعاة العوامل البيئية أو مسافات الكابل الطويلة.

بروتوكولات الهندسة والتركيب

• توافق ذراع الأسلاك: تتطلب هذه الوحدة 1756-TBNH (20 دبوسًا) أو 1756-TBSH (مشبك زنبركي) كتلة طرفية قابلة للإزالة (RTB). تأكد دائمًا من تثبيت RTB بالكامل وإشراك لسان القفل قبل توصيل الطاقة الميدانية.

• مقاومة حلقة التيار: عند التشغيل في وضع التيار (4-20 مللي أمبير)، تأكد من أن المعاوقة الكلية للحلقة (مقاومة السلك بالإضافة إلى الحمل) لا تتجاوز 550 أوم. تجاوز هذا الحد سيمنع الوحدة من الوصول إلى كامل خرج 20 مللي أمبير.

• استراتيجية التدريع: للتحكم التناظري عالي الدقة، استخدم كابلات مزدوجة مجدولة ومحمية (STP). قم بتأريض الدرع عند شريط التأريض لهيكل ControlLogix. تجنب تأريض الدرع عند طرف الجهاز الميداني لمنع حلقات التأريض التي تسبب تشويشًا في الإشارة.

المزايا الهندسية

يتفوق 1756-OF8 في كثافة نظام التحكم. من خلال توفير 8 قنوات في فتحة واحدة، فإنه يقلل من المساحة الكلية للهيكل وتكاليف الأجهزة للأنظمة ذات العدد الكبير من الإشارات التناظرية. تسمح قدرته على إجراء التحويل الرقمي إلى التناظري محليًا على الوحدة للمعالج الرئيسي بالتركيز على المنطق عالي المستوى، بينما يتعامل 1756-OF8 مع التسارع والتباطؤ الكهربائي الدقيق للإشارات. وهذا يجعله خيارًا مثاليًا للصناعات الكيميائية، والأغذية والمشروبات، وتوليد الطاقة، حيث لا يمكن المساومة على الموثوقية والتعديل الدقيق لمتغيرات العملية.
