3501E Triconex وحدة إدخال رقمية معزولة ثلاثية التكرار النمطي ‏TMR من Tricon

نظرة عامة على المنتج

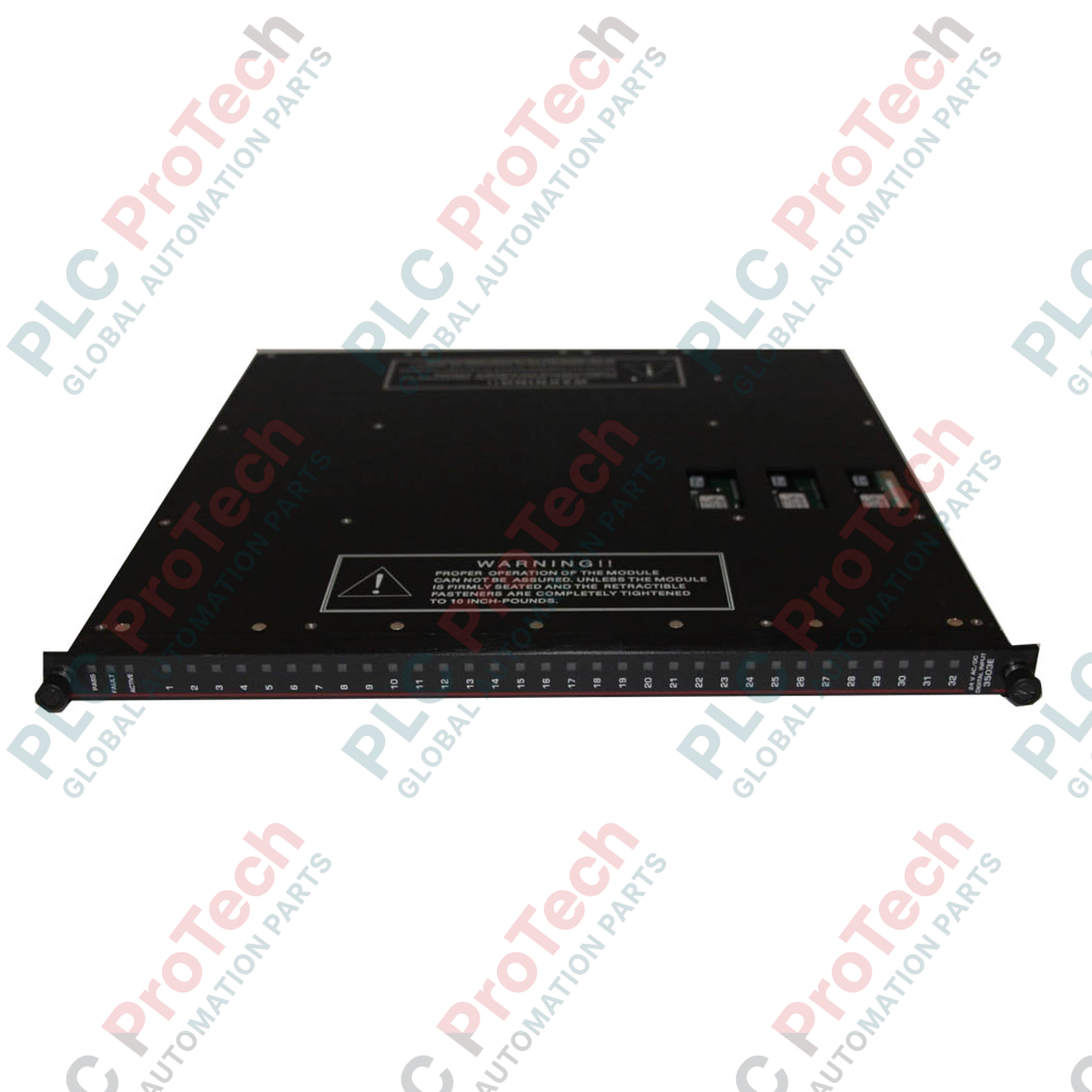

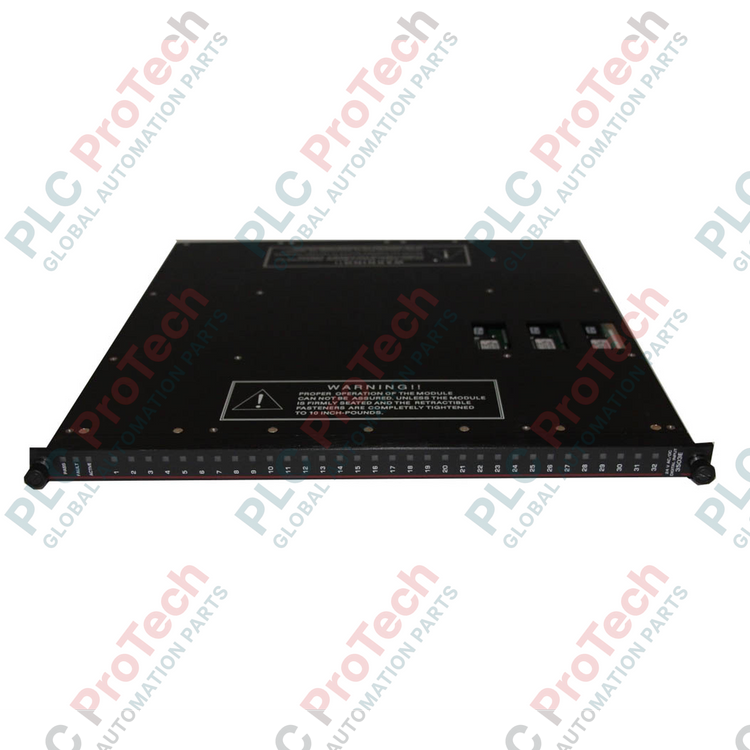

تُعد 3501E (3501E) وحدة إدخال رقمية عالية الكثافة، زائدة ثلاثيًا (TMR)، ومصممة لنظام السلامة Tricon الخاص بـTriconex. تعمل هذه الوحدة عند 115 فولت تيار متردد/مستمر، وتوفر 32 نقطة إدخال معزولة وغير مشتركة، ما يجعلها مثالية للبيئات الصناعية المعقدة، مثل مصافي النفط والمصانع الكيميائية ومنشآت توليد الطاقة، حيث يُعد فصل الإشارات أمرًا بالغ الأهمية للسلامة. تستخدم 3501E ثلاث قنوات مستقلة لمعالجة البيانات، ثم تُجرى عملية التصويت عليها في المعالجات الرئيسية لضمان أعلى مستويات التكامل. تتيح هذه البنية للوحدة مواصلة التشغيل السليم حتى عند حدوث عطل في قناة واحدة، ما يقلل بدرجة كبيرة من مخاطر الإيقاف غير المخطط للنظام ويضمن أقصى وقت تشغيل للمصنع.

التكوين الفني وتحمل الأعطال

صُممت  Triconex 3501E مع التركيز على المنطق "عالي التوافر" و"الآمن من الأعطال". كل نقطة من نقاط الإدخال البالغ عددها 32 نقطة معزولة ضوئيًا، ما يوفر حماية فائقة من التداخل الكهرومغناطيسي وارتفاعات الجهد. وتشير اللاحقة "E" في 3501E إلى إمكانات تشخيصية محسّنة، بما في ذلك ميزة الاختبار الذاتي للدائرة العالقة في وضع التشغيل، التي تتحقق باستمرار من انتقال الدوائر من الحالات المفعّلة إلى حالات الإيقاف. تدعم الوحدة أيضًا وظيفة "الاحتياطي الساخن"، ما يتيح لفرق الصيانة استبدال الوحدة المعطلة أثناء التشغيل دون مقاطعة العملية. وبفضل تصميمها الميكانيكي المزوّد بمفاتيح لمنع التركيب غير الصحيح، تتكامل 3501E بسلاسة مع لوحات التوصيل الطرفية الخارجية لتوفير واجهة متينة للوظائف الحيوية للأجهزة المخصّصة للسلامة (SIF).

المواصفات الفنية

الأسئلة الشائعة الفنية

ما الفرق بين وحدات TMR مثل 3501E والوحدات المفردة مثل 3564؟

الـ 3501E هي وحدة TMR تضم ثلاث قنوات مستقلة بالكامل مع تصويت 2 من 3، وقد حُسّنت لتحقيق أقصى توافر. وعلى النقيض، فإن الوحدات المفردة مثل 3564 مُحسّنة من حيث التكلفة، إذ تُكرّر فقط المسارات ذات الأهمية للسلامة وتُجبر الإدخال على الانتقال إلى الحالة الآمنة «إيقاف» عند اكتشاف عطل، مما قد يؤدي إلى فصل النظام لكنه يضمن السلامة.

ما الذي يعنيه تحديد «معزول، غير موحّد» بالنسبة إلى التوصيلات؟

تعني كلمة «غير موحّدة» أن لكل نقطة من نقاط الإدخال الـ32 مسار رجوع مخصصًا بها. ويمنع ذلك عطلًا أرضيًا واحدًا أو دائرة قصر في جهاز ميداني واحد من التأثير في المدخلات الـ31 الأخرى، مما يوفر أعلى مستوى من استقلالية الإشارات.

كيف يتصرف مؤشر «العطل» في 3501E؟

مؤشر العطل الموجود على الـ 3501E تشير إلى عطل في قناة محددة بدلًا من فشل الوحدة بالكامل. وبفضل بنية TMR، تواصل الوحدة العمل بصورة صحيحة عند وجود عطل في قناة واحدة، مع تنبيه المستخدم عبر إنذار الهيكل.

دليل الهندسة والتركيب

• لوحات التوصيل الخارجية (ETP): تتطلب  3501E كبل واجهة مخصصًا للاتصال بلوحة ETP موجودة في موقع بعيد. تأكد من توافق طول الكبل وتدريعِه مع معايير EMI/RFI المحلية لمنع ظهور إشارات وهمية على خطوط 115V.

• الترميز الميكانيكي: قبل التركيب، تحقّق من تهيئة فتحة الهيكل للوحدة  3501E المرمّزة باللون «الأحمر». لا تُجبر الوحدة على الدخول؛ فقد صُمّم الترميز الميكانيكي لحماية دبابيس اللوحة الخلفية من مستويات الجهد غير الصحيحة.

• الحفاظ على العزل: للحفاظ على سلامة العزل ذات النقاط الـ32، تجنّب توصيل أسلاك الرجوع بطريقة «التسلسل المتعاقب» في جانب المجال. يجب توصيل كل زوج مباشرةً بالأطراف المعزولة على ETP.

مزايا هندسية

يتفوّق  Triconex 3501E في تطبيقات الفصل عند انقطاع الطاقة. تكشف دائرة الاختبار الذاتي الداخلية حالات أعطال التوصيل المستمر في الوقت الفعلي، مما يضمن أنه عند استقبال إشارة إيقاف الطوارئ (ESD)، ستُبلّغ الوحدة بدقة عن الانتقال. وتضمن ممانعة دخلها العالية (> 8.5 kΩ) سحبًا منخفضًا جدًا للتيار من حلقات المجال مع الحفاظ على اكتشاف موثوق للإشارة. علاوةً على ذلك، تتيح قدرتها على العمل ضمن نطاقي التيار المتردد والمستمر (47–63 Hz أو تيار مستمر خالص) للمهندسين مرونة توحيد نوع وحدة واحد عبر تصميمات مختلفة لتوزيع الطاقة.
