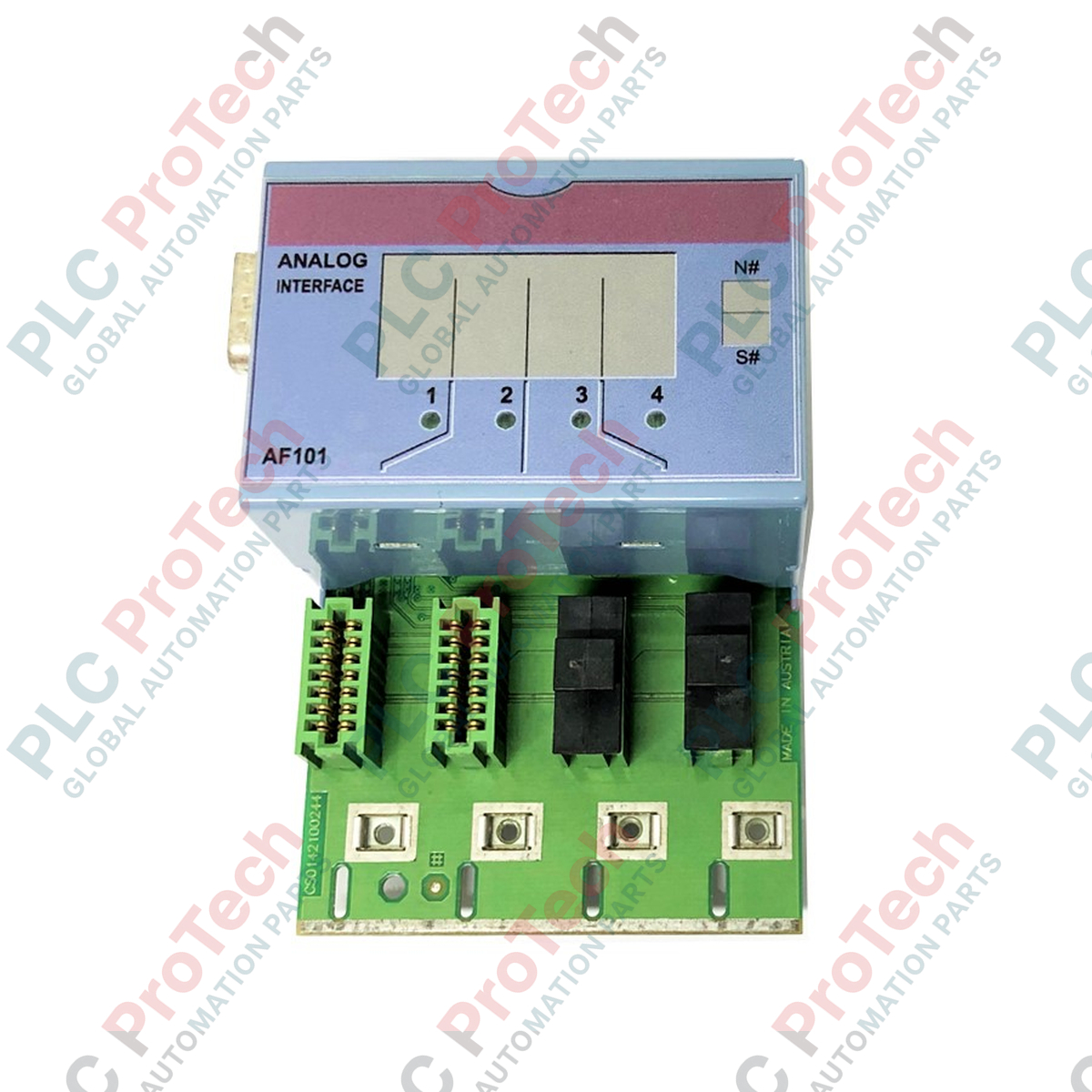

7AF101.7 B&R وحدة محوّل لنظام 2003 بأربع فتحات

نظرة عامة على المنتج

إن  7AF101.7 (7AF101.7) هو وحدة محول عالية الموثوقية صُممت لمنظومة  B&R System 2003 . يوفر مكوّن الأجهزة الأساسي هذا أربع فتحات توسعة مخصصة مصممة خصيصًا للوحدات المثبتة بالبراغي، مما يتيح نهجًا معياريًا وقابلًا للتوسعة لتوزيع الإدخال/الإخراج والاتصالات الصناعية. وفي البيئات الصعبة، مثل تحديثات محطات الطاقة القديمة أو أنظمة التحكم المتخصصة في آلات النسيج، تعمل  7AF101.7 كواجهة أساسية تضمن التثبيت المادي والكهربائي الآمن للوحدات المساعدة. وقد صُمم هيكلها المتين للحفاظ على سلامة الإشارة وتوفير منصة مستقرة لهياكل التحكم المعقدة، مما يقلل المخاطر بفعالية في البيئات الصناعية عالية الاهتزاز.

البنية المعيارية ومنطق الامتثال

صُممت  7AF101.7 لتسهيل التوسعة السريعة للنظام دون المساس بالسلامة الهيكلية لحامل PLC. وقد صُممت كل فتحة من الفتحات الأربع بدقة لاستقبال الوحدات المثبتة بالبراغي، مما يضمن اتصالًا مقاومًا للاهتزاز وأفضل من البدائل القياسية ذات التثبيت بالمشابك.

تحمل هذه الوحدة مجموعة شاملة من الشهادات الدولية، بما في ذلك  CE و UKCA و EAC و cULus  (E115267) لمعدات التحكم الصناعية. ويضمن هذا الامتثال العالمي استيفاء الوحدة لمعايير السلامة والتوافق الكهرومغناطيسي الصارمة المطلوبة للاستخدام في الأسواق الدولية، بدءًا من مراكز التصنيع الأوروبية ووصولًا إلى منشآت المعالجة في أمريكا الشمالية. ويسمح تخطيط الفتحات الأربع بكثافة عالية من الوحدات الوظيفية ضمن مساحة صغيرة، مما يحسن استغلال مساحة الخزانة ويبسط مخططات التوصيل للمهندسين الميدانيين.

المواصفات الفنية

الأسئلة الشائعة الفنية

ما الوحدات المتوافقة مع محول 7AF101.7؟

صُمم هذا المحول خصيصًا للوحدات المثبتة بالبراغي الخاصة بمنظومة B&R System 2003. ويشمل ذلك واجهات اتصال متنوعة، ووحدات إدخال/إخراج متخصصة، ووحدات عدّ تتطلب الثبات المعزز الذي توفره آلية التثبيت بالبراغي.

هل هذه الوحدة مناسبة للاستخدام في أسواق المملكة المتحدة وأمريكا الشمالية؟

نعم. تحمل  7AF101.7 شهادة  UKCA الكاملة للمملكة المتحدة وشهادة  cULus  (E115267) للولايات المتحدة وكندا، وتستوفي جميع المتطلبات القانونية ومتطلبات السلامة اللازمة لمعدات التحكم الصناعية.

هل يتطلب المحول مصدر طاقة منفصلًا للفتحات الأربع؟

عادةً ما تحصل الوحدات المثبتة بالبراغي على الطاقة عبر اتصال اللوحة الخلفية للمحول. ومع ذلك، يجب ألا يتجاوز إجمالي استهلاك الطاقة للوحدات الأربع المركبة الحد المحدد لوحدة التحكم الأساسية أو وحدة إمداد الطاقة.

دليل الهندسة والتركيب

• مواصفات عزم الربط: عند تركيب الوحدات المثبتة بالبراغي في  7AF101.7، تأكد من إحكام براغي التثبيت وفق عزم الربط المحدد من الشركة المصنّعة. فقد يؤدي الإفراط في الإحكام إلى إتلاف القلاوظ الداخلية للوحة الدوائر المطبوعة، بينما قد يؤدي عدم الإحكام الكافي إلى حدوث تلامس متقطع في البيئات عالية الاهتزاز.

• تهيئة الفتحات: على الرغم من أن الفتحات الأربع متطابقة ماديًا، احرص دائمًا على التحقق من تهيئة الأجهزة في بيئة البرمجة لضمان تطابق العناوين المنطقية مع مواضع الفتحات الفعلية (1 إلى 4)، وتجنب تعارضات العنونة.

• استمرارية التأريض: تأكد من تثبيت وحدة المحول بشكل صحيح على سكة DIN أو لوحة التثبيت. وغالبًا ما يعمل الهيكل المعدني لـ  7AF101.7 كمسار تأريض مشترك للوحدات المثبتة بالبراغي لتصريف الكهرباء الساكنة والتداخل الكهرومغناطيسي.

المزايا الهندسية

توفر  7AF101.7 جسرًا "مواكبًا للمستقبل" لتركيبات System 2003. وتتمثل ميزتها الأساسية في منطق  التثبيت بالبراغي الذي يوفر أمانًا ميكانيكيًا أكبر بكثير من الفتحات القائمة على الاحتكاك. وهذا يجعلها الخيار المفضل للآلات المتنقلة، والتطبيقات البحرية، ومناطق الكبس الصناعي الثقيل حيث يشكل الاهتزاز عاملًا مستمرًا. علاوةً على ذلك، يضمن إدراج شهادتي  EAC و UL إمكانية إدارة قطع الغيار وتصدير الأنظمة دون الحاجة إلى شهادات محلية إضافية أو تقييمات سلامة أخرى.
