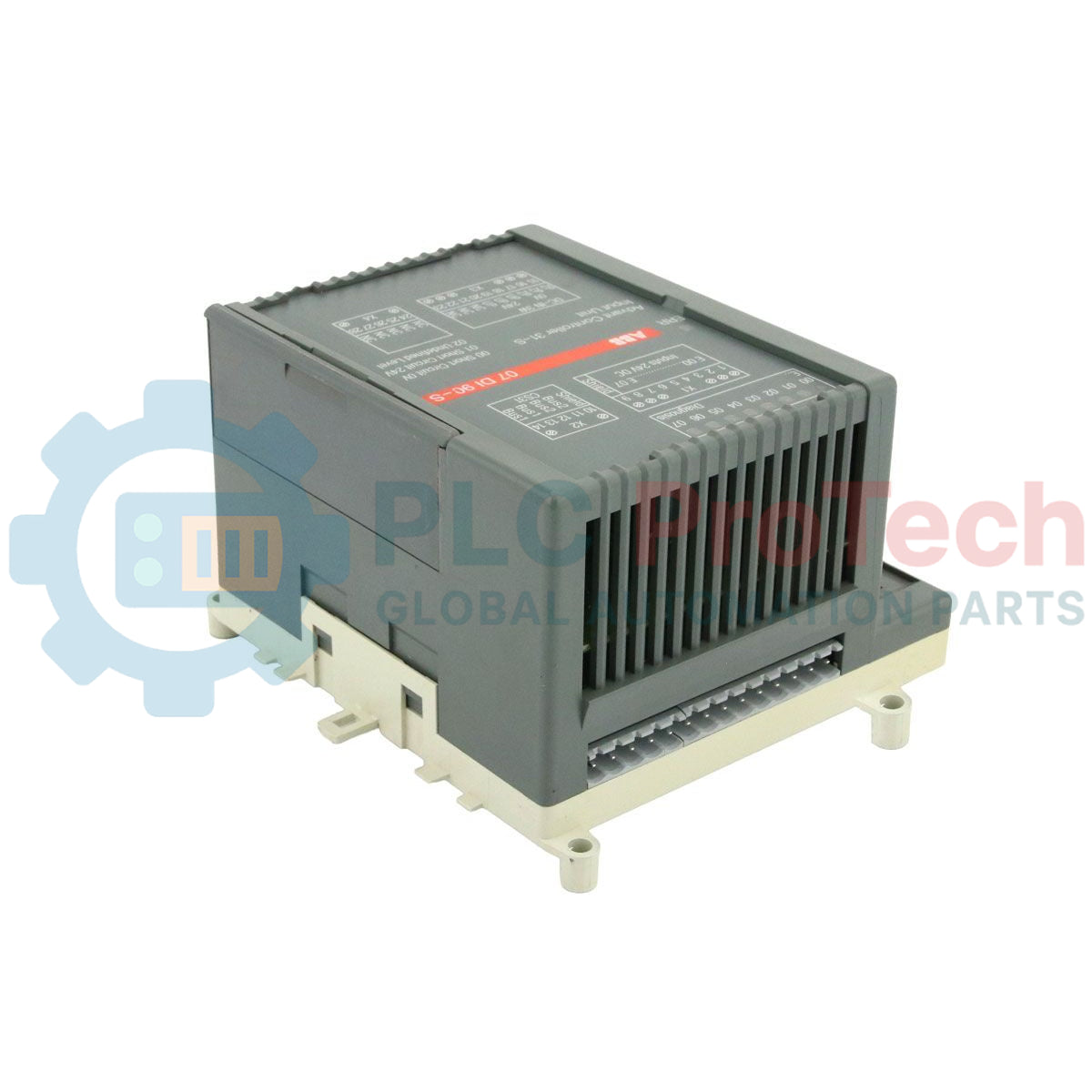

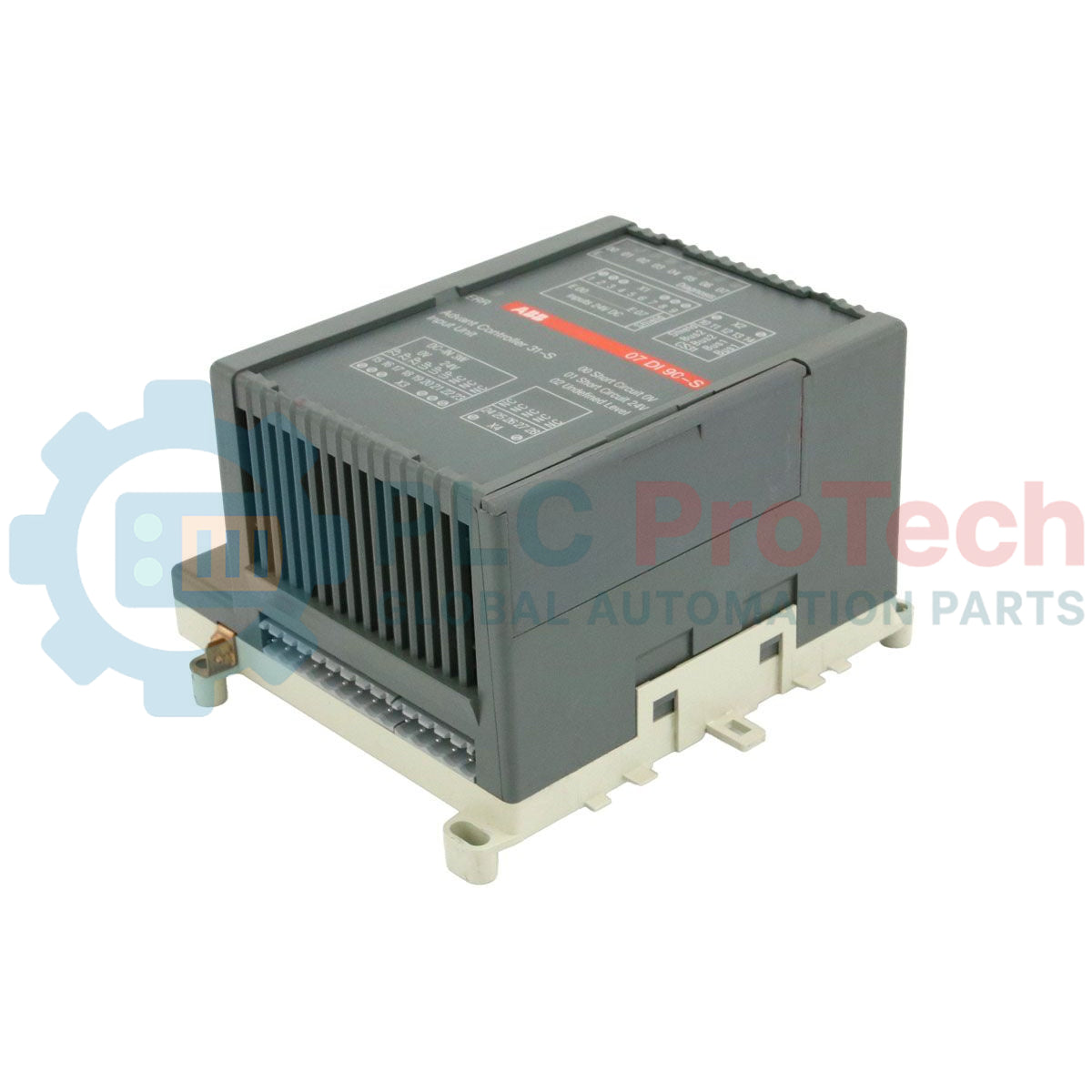

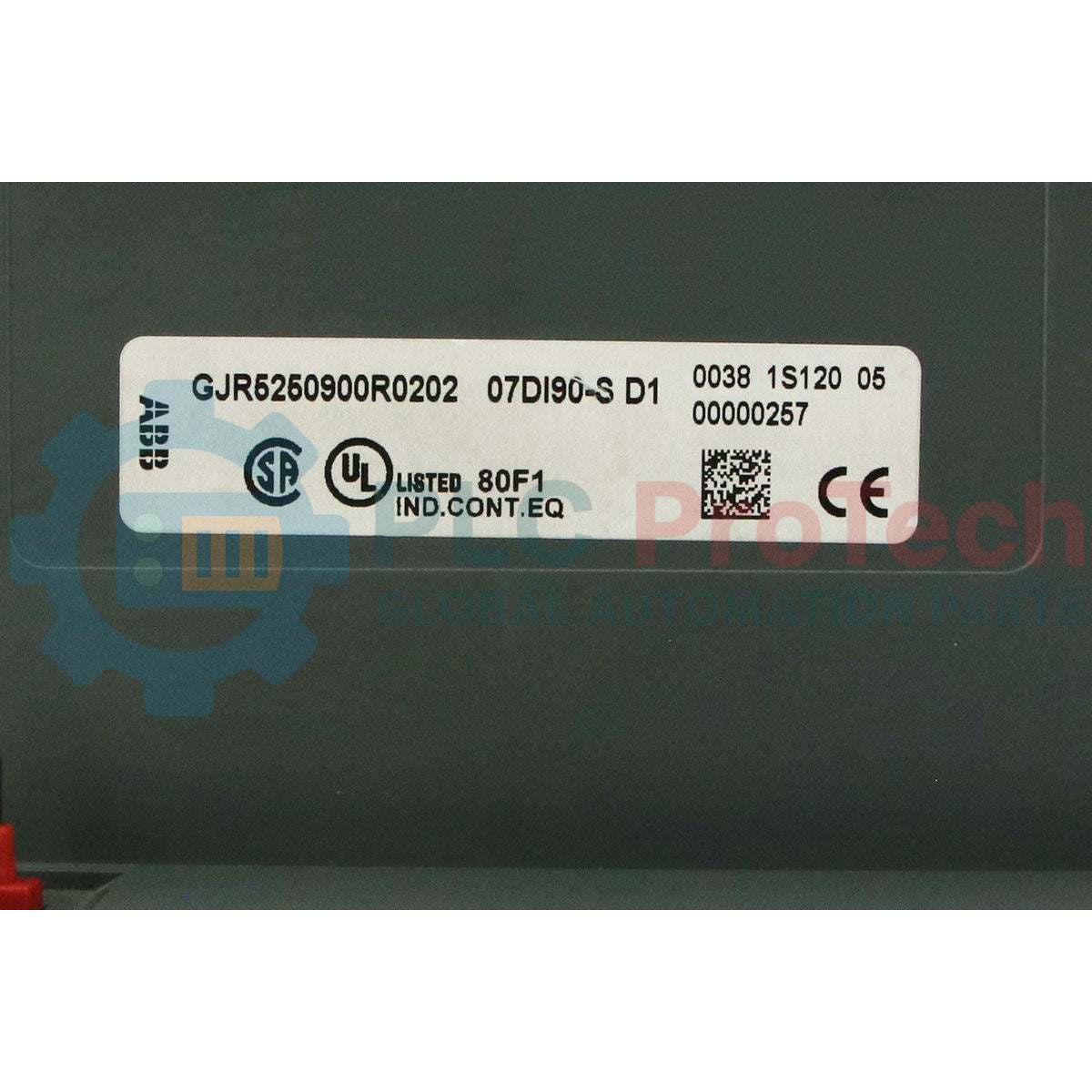

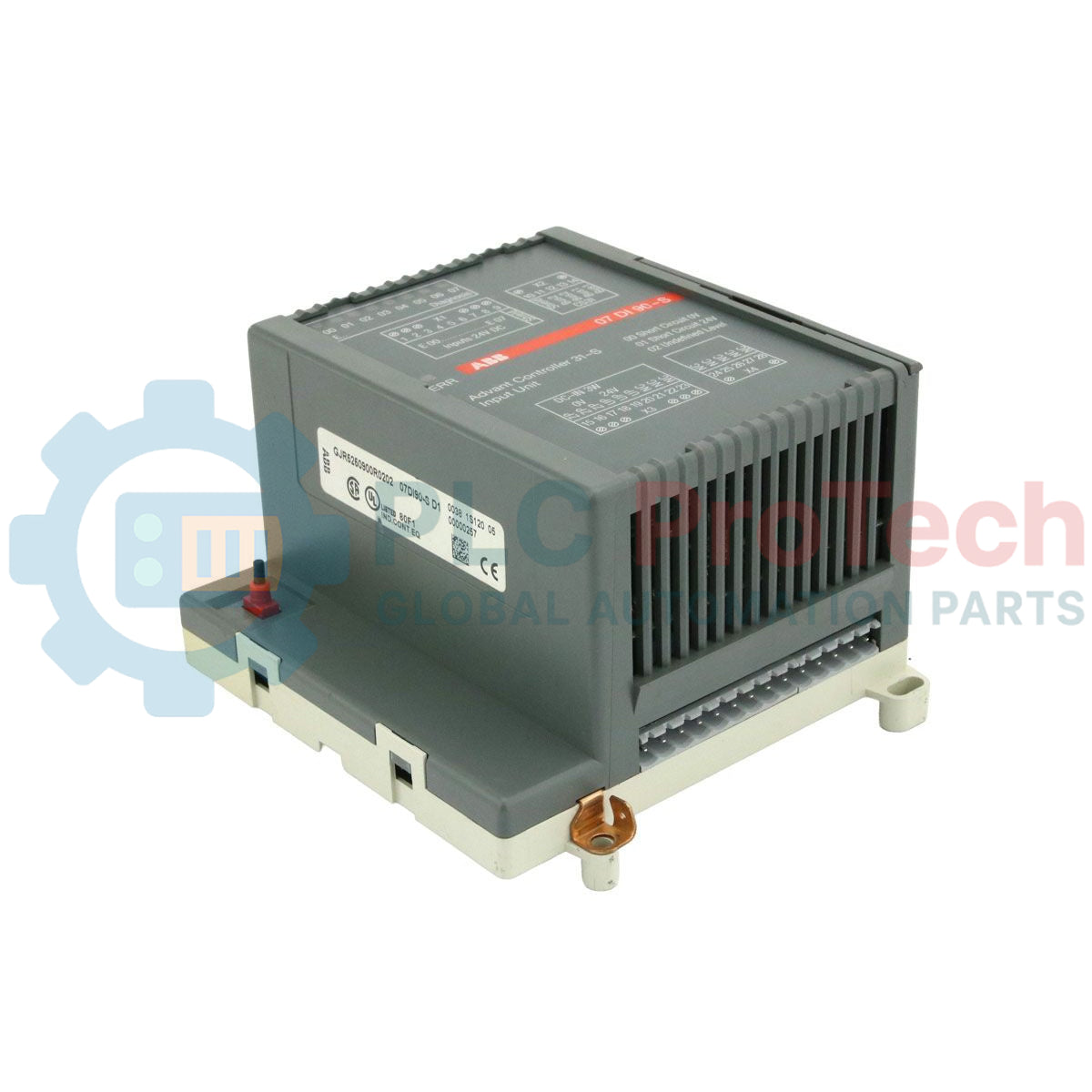

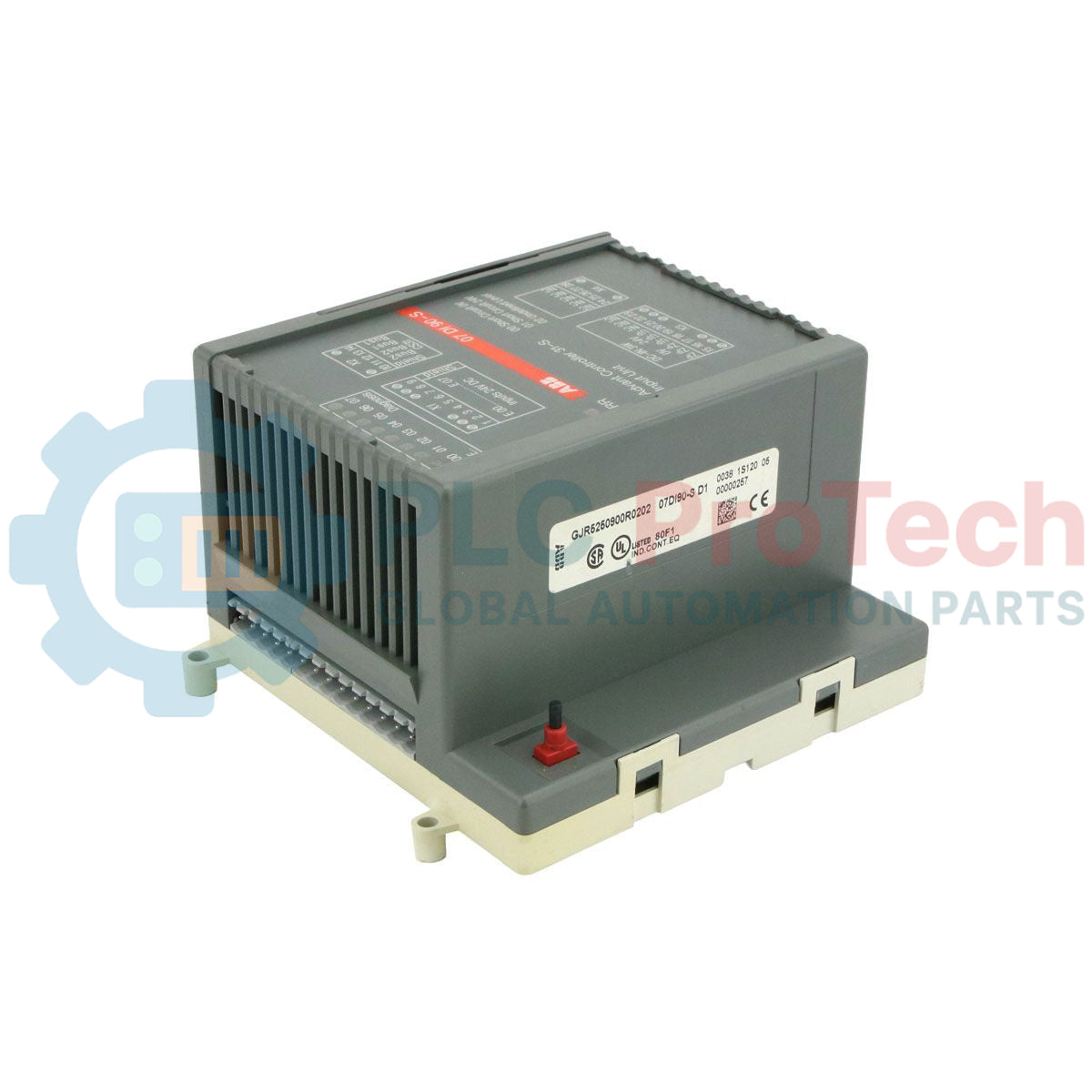

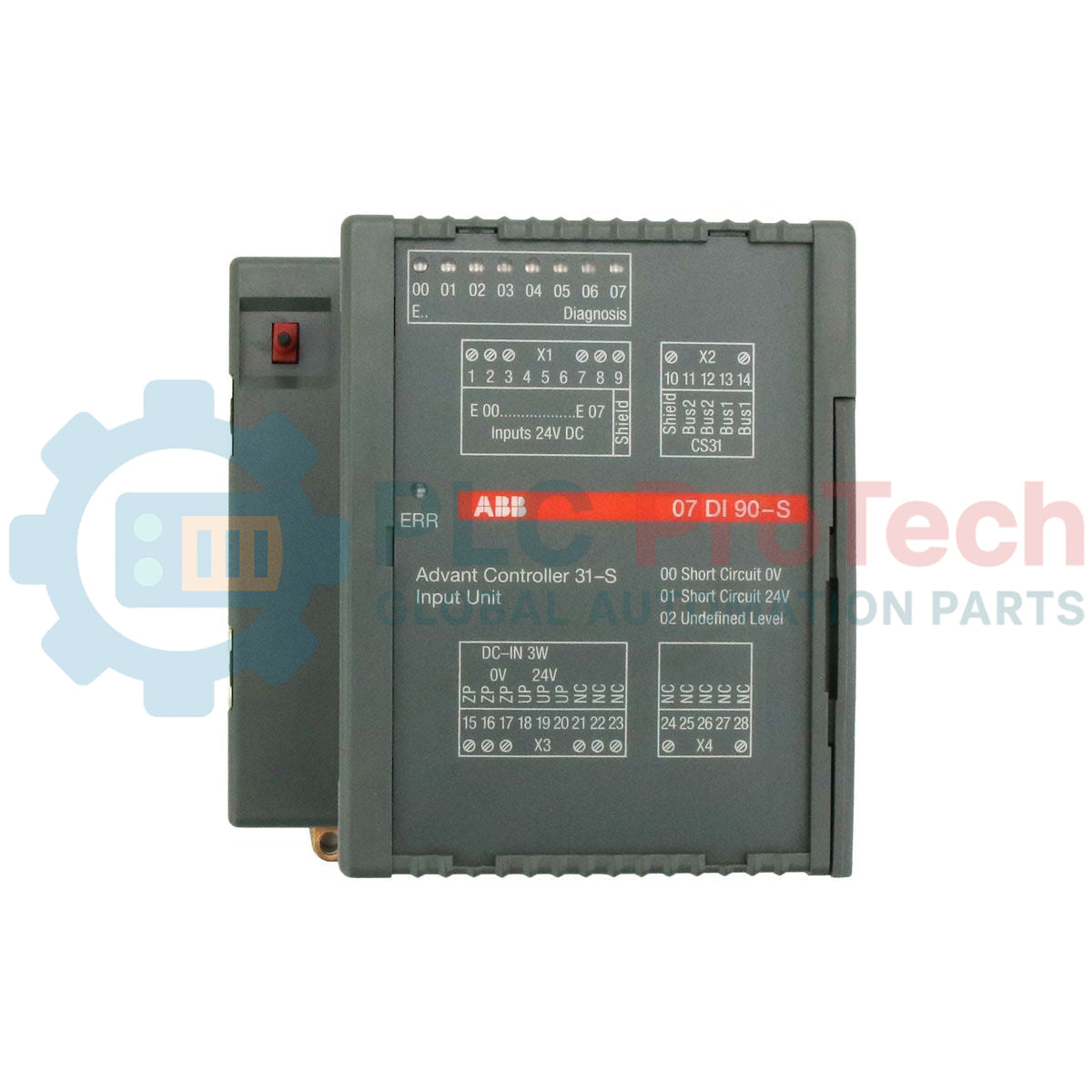

ABB 07DI90-S GJR5250900R0202 وحدة تحكم Advant 31 البعيدة للسلامة

الوصف

من خلال التكامل المباشر في بنيات الأتمتة اللامركزية، تعمل الوحدة ABB 07DI90-S (رقم الطلب GJR5250900R0202) كوحدة أمان بعيدة مصممة لنظام Advant Controller 31 (AC31). تتميز هذه الوحدة بـ 8 مداخل رقمية مصنفة عند 24 فولت تيار مستمر، وتوفر مراقبة موثوقة واكتسابًا للإشارات الداخلة في دوائر السلامة الحرجة القديمة. وبفضل تشغيلها على جهد نظام ثابت قدره 24 فولت تيار مستمر، تعمل هذه الواجهة البعيدة كعقدة متينة لربط إشارات الموقع الفعلية بالمعالج المركزي، مع ضمان سلامة الإشارة العالية ومقاومة الضوضاء في البيئات الصناعية القاسية.

الميزات

• مجهزة بـ 8 مداخل رقمية مستقلة تعمل بجهد اسمي قدره 24 فولت تيار مستمر.
• مصممة حصريًا للتكامل مع سلسلة وحدات التحكم القديمة ABB Advant Controller 31.
• منطق واجهة موزع مدمج لتقليل الحاجة إلى الأسلاك من اللوحة المركزية إلى معدات الموقع.
• مصنوعة بهيكل صناعي متين مناسب لملفات التركيب القياسية.
• قدرة تشخيصية عالية الموثوقية لمعالجة الإشارات الموجهة نحو السلامة.

التطبيقات

• توسعة المداخل اللامركزية في بيئات التصنيع داخل أرضية المصنع.
• مراقبة تشابك أمان الآلات القديمة وتوجيه إشارات الطوارئ.
• تحديثات واستبدالات صيانة لشبكات التحكم AC31 الحالية.
• أنظمة التغذية الراجعة للمستشعرات الموزعة في البنية التحتية وعمليات المرافق.

المواصفات الفنية

رؤى هندسية تجريبية

النماذج البديلة والتوافق

باعتبارها مكوّنًا قديمًا من نظام Advant Controller 31، تستخدم 07DI90-S بروتوكول ناقل المجال CS31 المملوك للاتصال بين الم master والوحدات التابعة. عند إجراء عمليات الاستبدال أثناء التشغيل أو تحديثات الأجهزة، تأكد من تطابق مفاتيح عنوان المحطة على الوحدة تمامًا مع تلك الموجودة في الأجهزة المستبدلة. تُعد منصة AC500 الأحدث مسار الترحيل، إلا أن استبدال المكوّن مباشرةً غير مدعوم من دون إعادة هيكلة البرمجيات وإجراء تعديلات على مقرن الناقل.

مخاطر التطبيق وملاحظات هندسية

يمكن أن تؤدي تقلبات الجهد في خط توزيع 24 فولت تيار مستمر الذي يغذي GJR5250900R0202 إلى انقطاعات غير متوقعة في اتصال الناقل. يجب أن تتضمن تصميمات النظام مصدر طاقة أمان مستقلًا ومنظمًا، ومنفصلًا عن الأحمال الحثية العالية مثل المحركات أو الملفات اللولبية، للحد من انخفاضات الجهد العابرة التي قد تؤدي إلى تشغيل دوائر الحماية الداخلية لهذه الوحدة.

نصائح التشغيل الأولي والتوصيل

احرص دائمًا على تمرير كابل ناقل CS31 في قناة مخصصة ومعزولة عن خطوط التيار المتردد ذات الجهد العالي. تأكد من تأريض درع كابل اتصال CS31 باستمرار عند نقطة تأريض رئيسية واحدة منخفضة الممانعة. يجب التحقق من مقاومات الإنهاء عند النهايتين الفعليتين لخط الاتصال لمنع أخطاء انعكاس الإشارة.

إرشادات التركيب

1. 1 ثبّت الوحدة على سكة DIN قياسية أو لوحة خلفية مناسبة داخل حاوية صناعية محكمة الإغلاق مصنفة بدرجة حماية IP54 أو أعلى للحماية من الغبار والرطوبة.
2. 2 اضبط مفاتيح DIP الخاصة بعنوان العقدة على الوحدة لتعيين معرّف ناقل CS31 الصحيح قبل إنشاء حلقات الاتصال.
3. 3 وصّل طاقة النظام بجهد 24 فولت تيار مستمر، وتحقّق من القطبية قبل توصيل المدخلات الميدانية بأطراف الإدخال الرقمية الثمانية.
4. 4 ثبّت توصيلات ناقل CS31، وتحقّق من إحكام ربط جميع توصيلات مسامير الأطراف بعزم الدوران المحدد وفقًا للمواصفات، ثم شغّل طاقة النظام.
