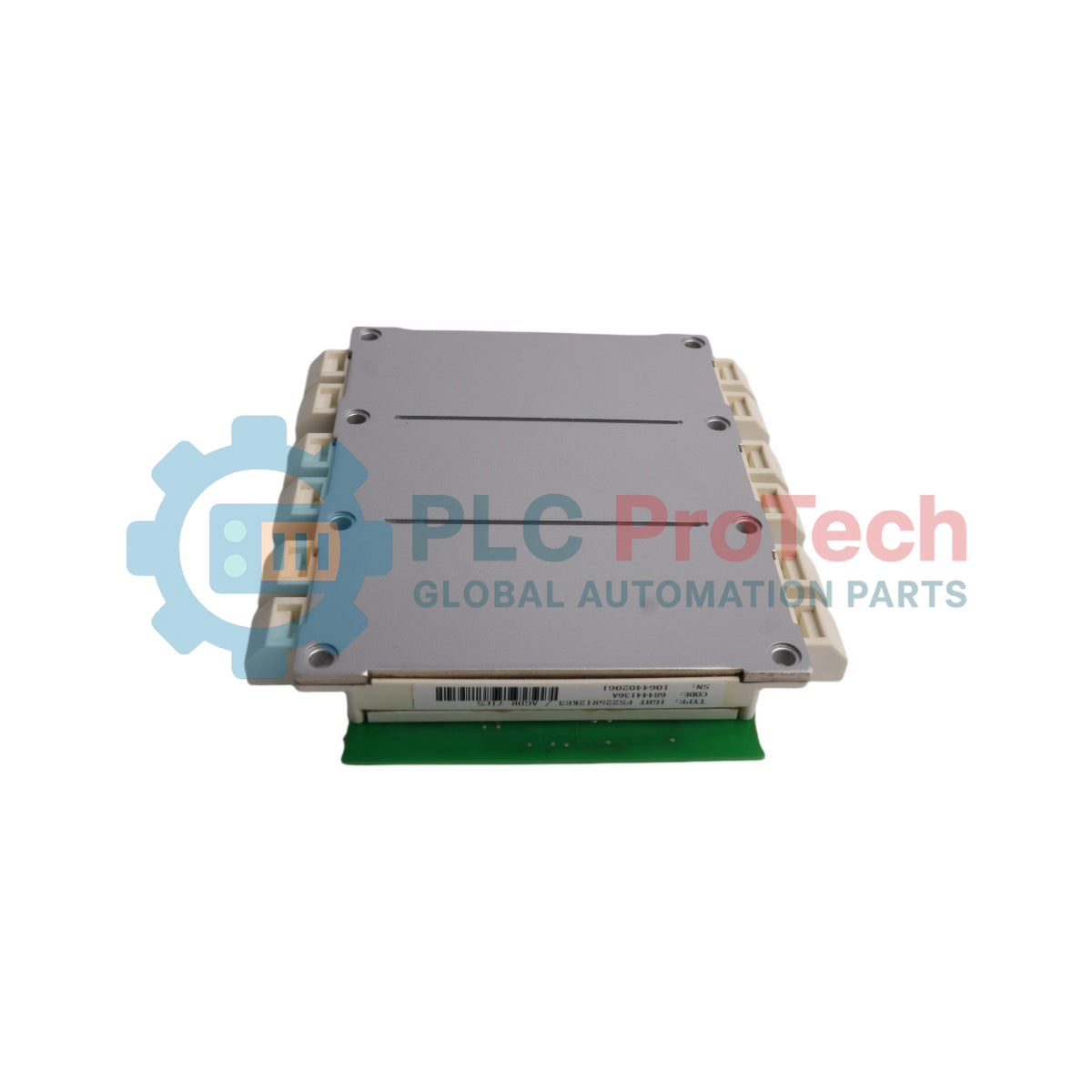

طقم وحدة IGBT ABB 64635875 FS450R12KE3/AGDR-61C S

نظرة عامة على المنتج

إن 64635875 وهو تجميع تبديل بترانزستور ثنائي القطب ذي بوابة معزولة (IGBT) عالي القدرة تصنعه ABB لصالح الفئة المتميزة من وحدات القيادة ACS800 سلسلة محولات التردد الصناعيةيعمل هذا الطقم كوحدة عاكس طور أساسية ضمن نظام القيادة، ويدير حلقات تحويل القدرة السريعة بتعديل عرض النبضة (PWM) لتحقيق تحكم دقيق بالسرعة المتجهة في ظل أحمال متقلبة. وتعتمد قطاعات الأتمتة الصناعية عالية الطلب—مثل مطاحن التعدين للخدمة الشاقة، والبنية التحتية لمعالجة المياه متعددة الميغاواط، ومصانع بثق المعادن، وأنظمة التحكم في دافعات السفن—على سلسلة محولات التردد الصناعية 64635875 للحفاظ على ملفات عزم المحرك المستقرة. من خلال التحول من المعجون الحراري السائل التقليدي إلى تقنية صفائح الجرافيت المصنوعة من مادة الواجهة الحرارية (TIM) عالية المتانة ويضمن طقم الهندسة المعدّل هذا تبديدًا حراريًا مستقرًا طويل الأمد. يمنع هذا التحديث الانفلات الحراري الموضعي لأشباه الموصلات، ويحد من اختلالات الأطوار، ويقلل فترات التوقف غير المخطط لها في الإنتاج ضمن بيئات التصنيع الدورية القاسية.

البنية التقنية والتحسينات الحرارية

يتيح التصميم الهيكلي، ومزيج مشغل البوابة المتكامل، ومكونات الركيزة الحرارية المحسّنة في 64635875 يوفر طقم الوحدة كثافة قدرة محسّنة وسلامة كهربائية أفضل.

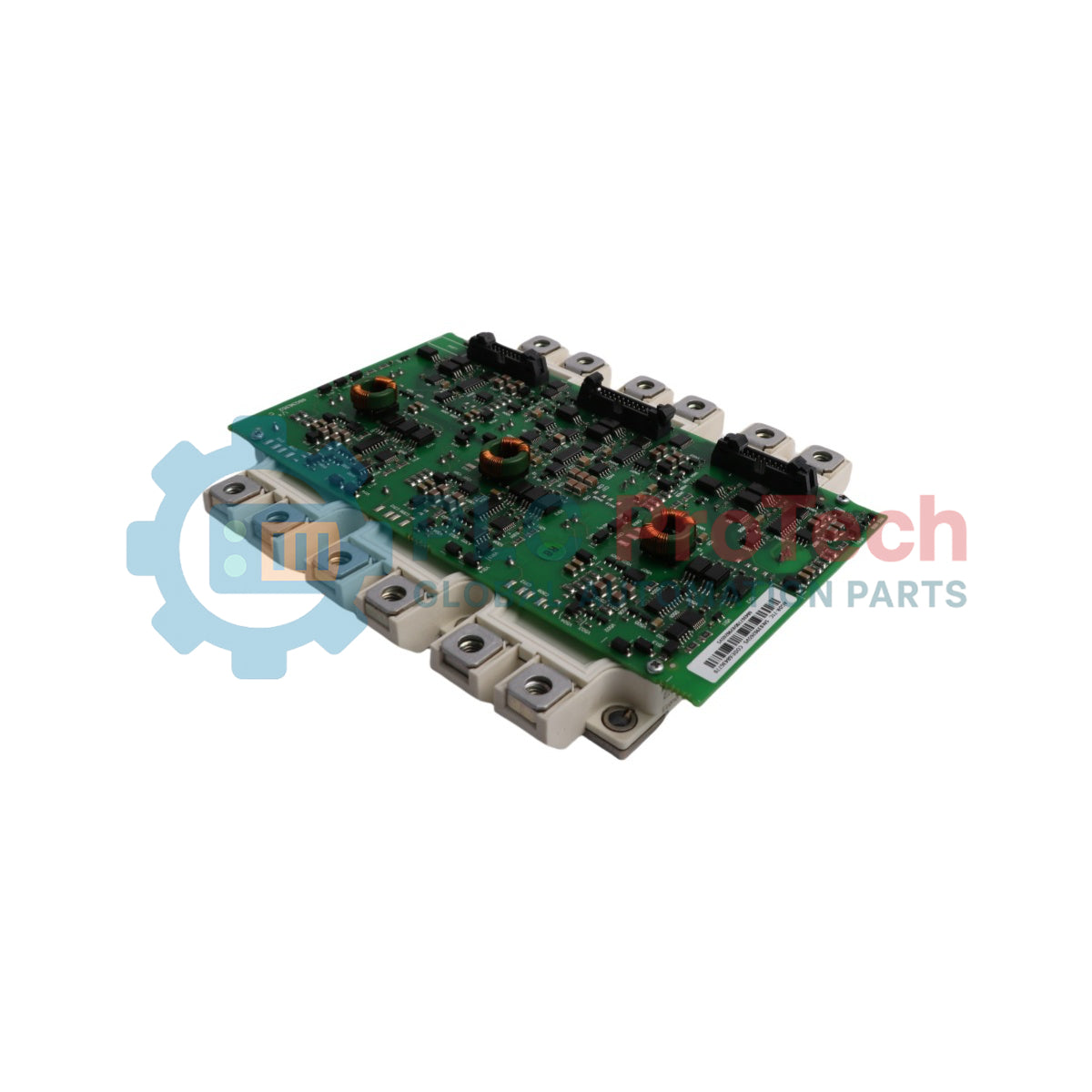

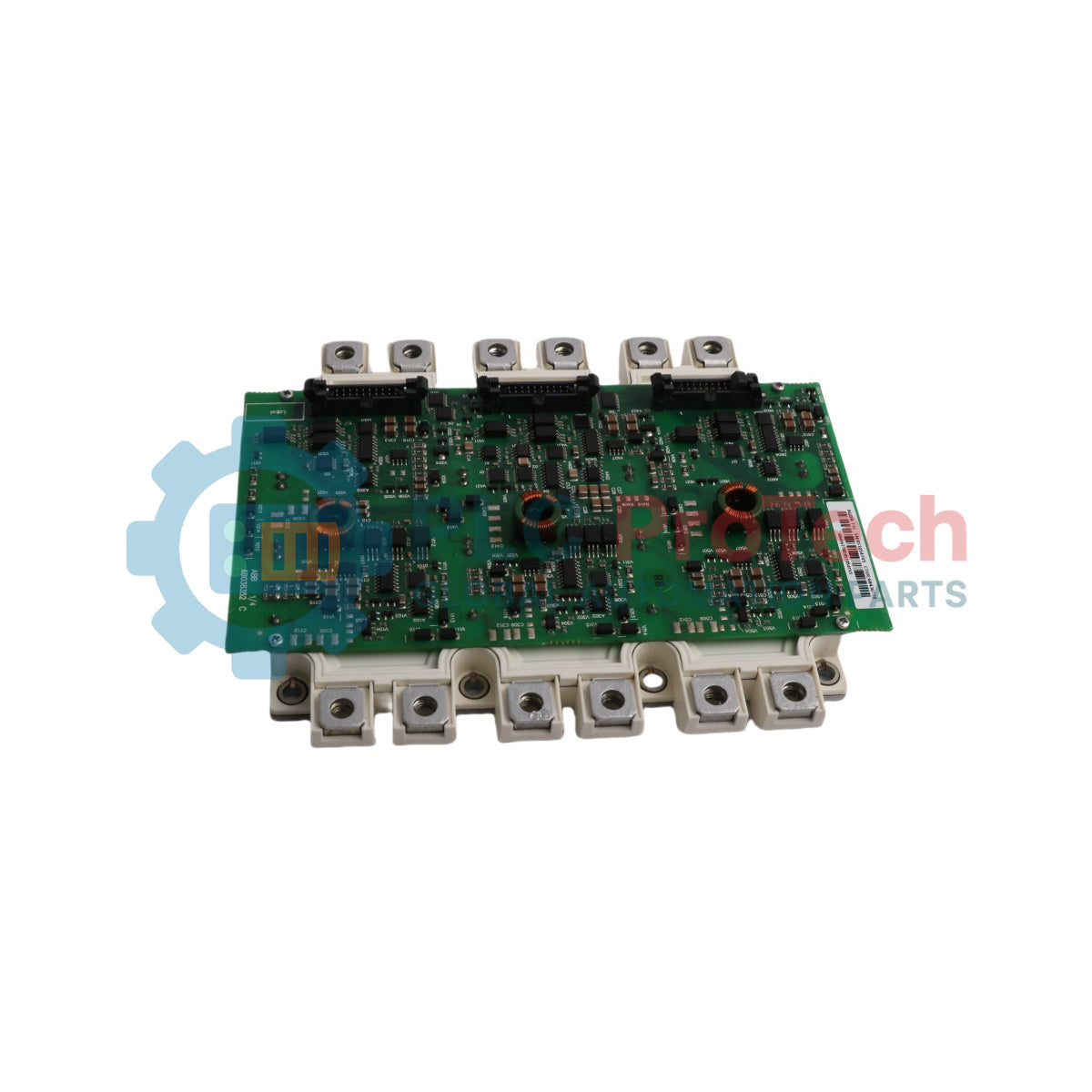

• دمج IGBT في EconoPACK+: تتميز ببنية EconoPACK+ متينة تضم مصفوفة أشباه موصلات FS450R12KE3 عالية التيار، مقترنة مباشرة بدائرة تشغيل البوابة المتكاملة AGDR-61C S.
• هندسة رقائق TIM المتقدمة: تستبدل الشحم الحراري التقليدي الفوضوي بصفائح جرافيت مقطّعة مسبقًا (رقائق TIM) لتسهيل نقل الحرارة المحسّن من رقائق السيليكون إلى زعانف التبريد المصنوعة من الألومنيوم.
• المقاومة التشغيلية الدورية: تقاوم صفائح الجرافيت الصلبة ظاهرتَي الجفاف وخروج المادة بالضخ تحت تقلبات درجات الحرارة الصعبة، مع الحفاظ على مسار حراري ثابت طوال دورات التشغيل الطويلة.
• تكامل الإصلاح المرن: تتيح منصة رقائق TIM المحدّثة للمهندسين دمج المكونات المثبّتة بالشحم والمثبتة بالرقائق ضمن إطار القيادة نفسه أو ضمن إعدادات وحدات القيادة المتعددة R8i المتصلة على التوازي.

معايير الأداء الفني والأوزان

صيانة أشباه موصلات القدرة والأسئلة الشائعة

هل يمكن لمكوّن أقدم مُشحّم بالشحم أن يعمل إلى جانب طقم رقائق TIM المحدّث هذا؟نعم. تنص إرشادات أجهزة ABB صراحةً على أنه يمكن للفنيين تشغيل مزيج من وحدات IGBT الأقدم باستخدام الشحم الحراري القياسي إلى جانب الأطقم الأحدث المجهزة برقائق TIM. ينطبق هذا التوافق المتبادل على كتل العاكسات المفردة وكذلك على مصفوفات وحدات الطاقة R8i الكبيرة المتصلة على التوازي.

لماذا أُزيل أنبوب الشحم الحراري من طقم المصنع المحدّث هذا؟في إطار ترقية هندسية، حدّثت ABB أطقم قطع الغيار هذه لتتضمن صفائح غرافيت TIM مقصوصة مسبقًا بدلًا من المركبات السائلة التقليدية. تُبسّط صفائح الغرافيت عملية التركيب الميداني، وتلغي أخطاء مثل وضع طبقات غير متساوية من الشحم، وتوفر نقلًا أكثر متانة للحرارة على مدى فترات طويلة.

ما آثار استخدام رقائق TIM على دورة الحياة في أنظمة التشغيل الدورية المستمرة؟توفر تقنية رقائق TIM زيادة كبيرة في المتانة ضمن أنماط التحميل الدورية عالية التردد. على عكس الشحم الحراري القياسي القائم على السيليكون، الذي يميل إلى التدهور أو الانتقال أو الخروج بالضخ أثناء دورات التمدد الحراري، تحافظ صفيحة الغرافيت على شكلها الهيكلي، مما يمنع تعطل أشباه الموصلات مبكرًا بسبب النقاط الساخنة.

دليل الهندسة والتركيب

• تنظيف سطح المشتت الحراري والتحقق من المحاذاة:قبل تركيب طقم الوحدة الجديدة، نظّف سطح المشتت الحراري جيدًا لإزالة جميع آثار الشحم الحراري القديم أو الأكسدة أو الحطام. استخدم مذيبًا لا يترك بقايا، مثل كحول الأيزوبروبيل، مع مناديل خالية من الوبر. قد تؤدي الجسيمات العالقة بين سطح التبريد المصنوع من الألومنيوم ورقاقة TIM الملساء إلى تشويه ركيزة الوحدة، مما يسبب ارتفاعات حرارية موضعية وتلفًا هيكليًا.

• وضع رقاقة TIM ومحاذاة الموصل:ضع صفيحة الغرافيت بعناية على منطقة المشتت الحراري المنظفة قبل وضع هيكل وحدة EconoPACK+ الثقيلة. حاذِ فتحات التثبيت بدقة تامة دون تحريك الوحدة ذهابًا وإيابًا على سطح الصفيحة، إذ قد يؤدي ذلك إلى تمزيق مادة الغرافيت. ارجع إلى دليل التعليمات المرفق مع طقم قطع الغيار لمعرفة قيم عزم ربط المسامير المحددة المطلوبة للنمط المتقاطع متعدد المراحل لإحكام إغلاق الغلاف بالتساوي.

• التحقق من إشارات تشغيل البوابة واختبار قضبان التوصيل:بعد تثبيت الوحدة، تحقق من أن لوحة تشغيل البوابة AGDR-61C S تتصل بسلاسة بمجموعة كابلات الألياف الضوئية أو الكابلات الشريطية القادمة من وحدة تحكم التشغيل الرئيسية. تحقق من عزم ربط جميع مسامير قضبان التوصيل الكهربائية الثقيلة بشكل صحيح لمنع مقاومة التلامس، التي قد تولّد حرارة زائدة خطيرة تحت الأحمال الثقيلة.
