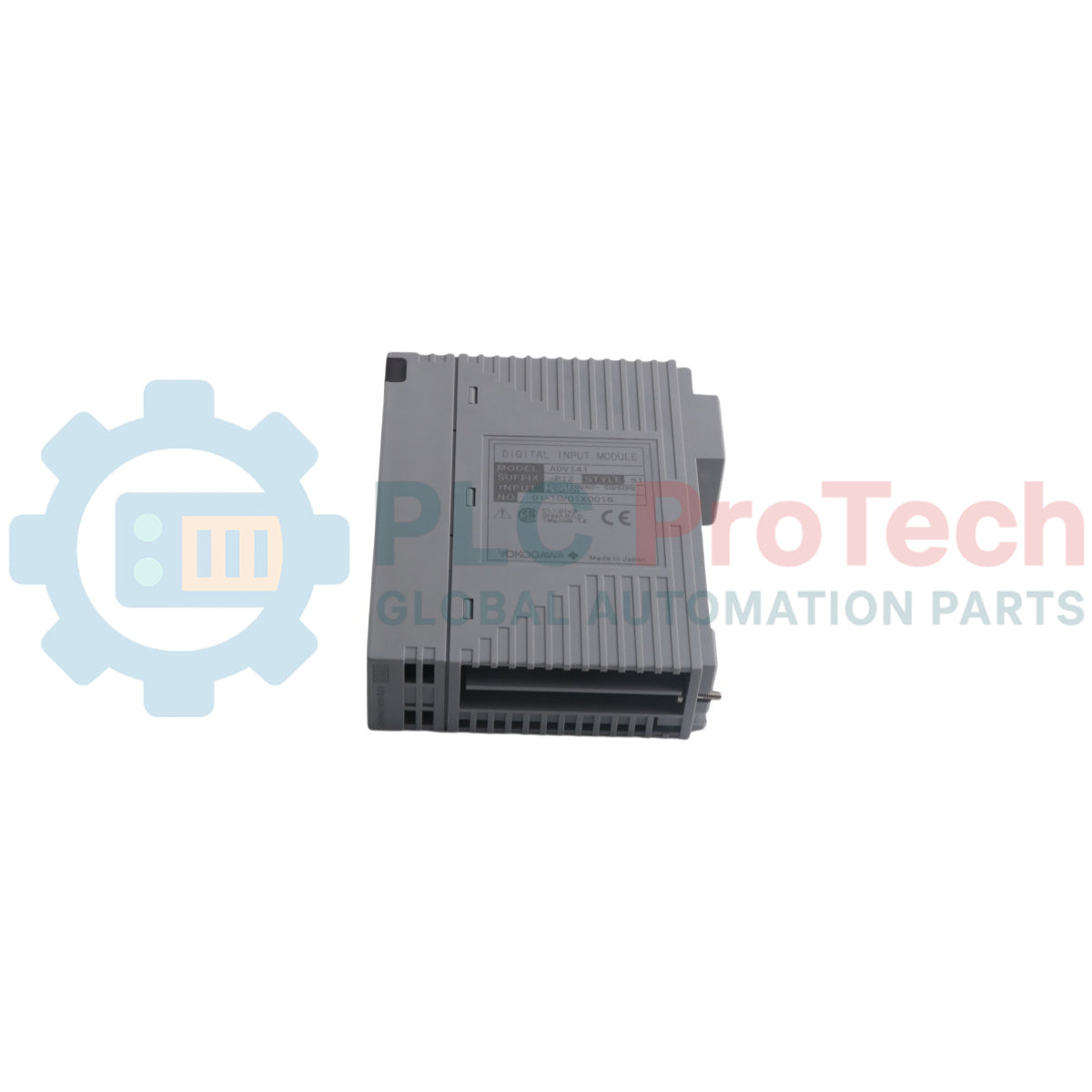

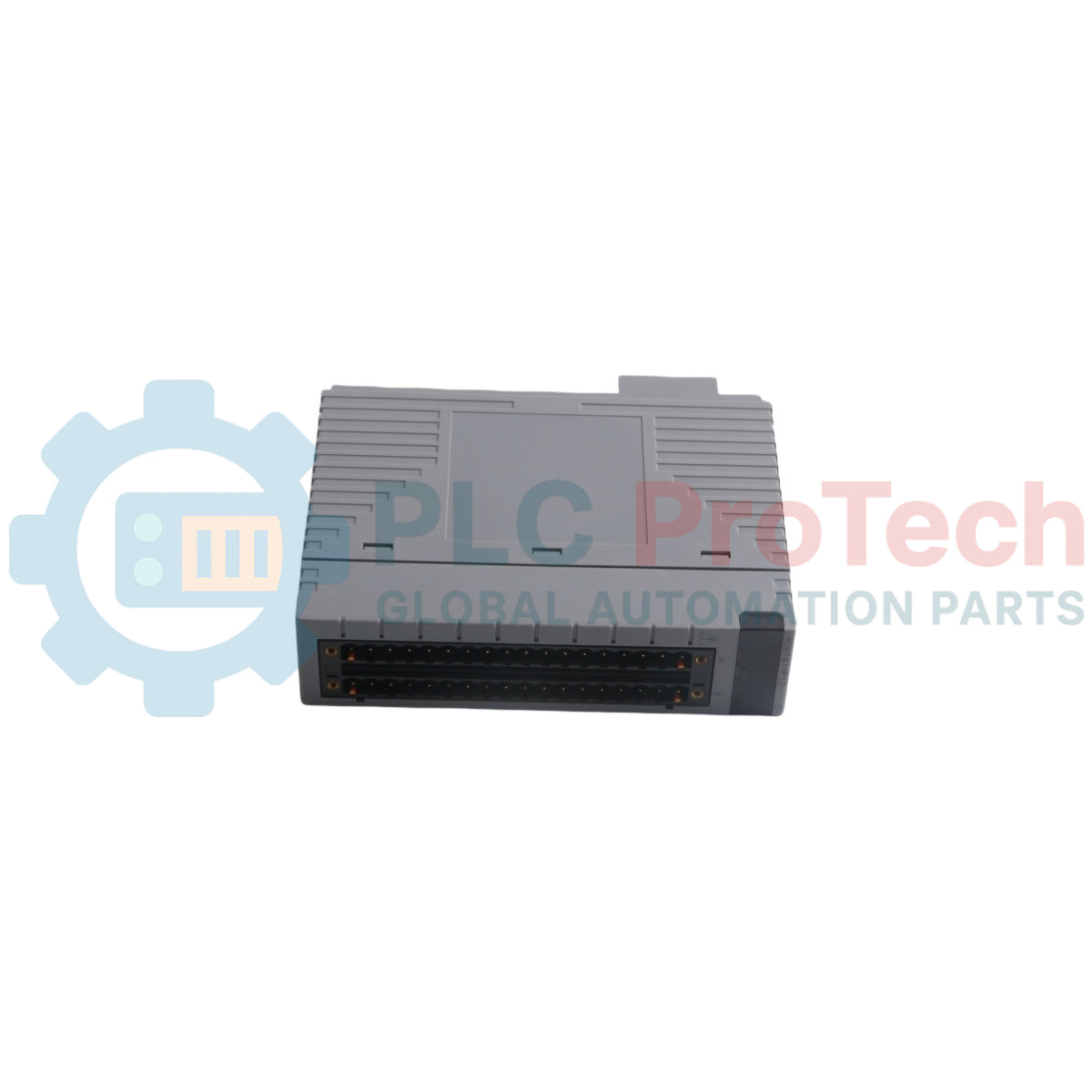

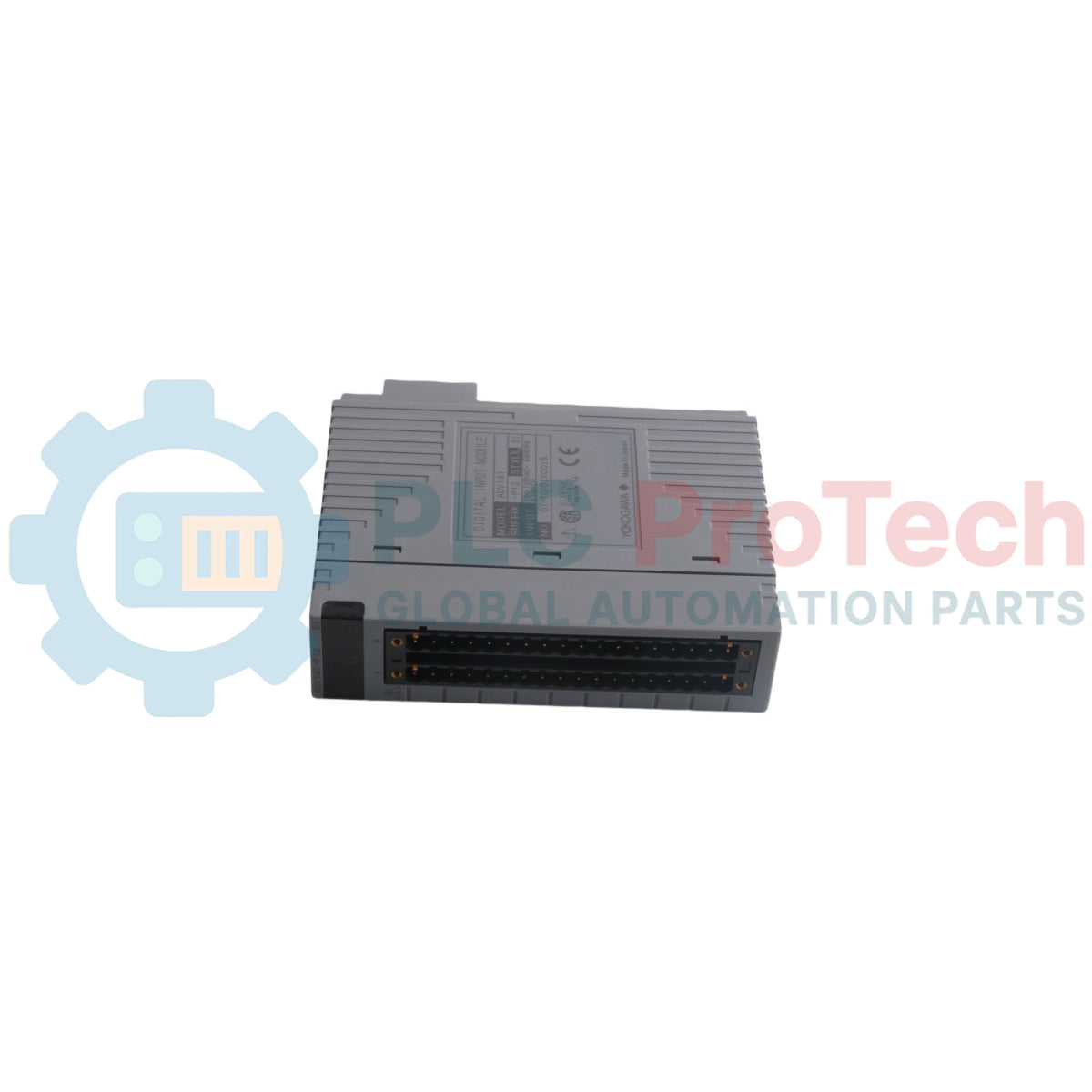

وحدة دخل رقمي AC ‏CENTUM VP من Yokogawa ADV141-P12 S1

نظرة عامة على المنتج

إن ADV141-P12 S1 (ADV141) هو وحدة إدخال رقمية للتيار المتردد معزولة، عالية الكثافة، ذات 16 قناة، ومصممة لنظام التحكم الموزع (DCS) Yokogawa CENTUM VP. تعمل هذه الوحدة ضمن نطاق جهد مقداره 100 إلى 120 فولت تيار متردد، وتوفر إمكانات حيوية لمراقبة الحالة وعدّ النبضات لأجهزة الحقل الصناعية مثل مفاتيح الحدّ، وبادئات تشغيل المحركات، وأزرار الضغط. وفي بيئات العمليات المعقدة، مثل مصافي النفط ومصانع البتروكيماويات، تضمن ADV141 اكتساب إشارات عالي الدقة بفضل زمن استجابة قوي يبلغ 160 مللي ثانية. كما أن عزلها المتفوق وتقويتها البيئية من الفئة G3 يجعلانها عنصرًا أساسيًا للحفاظ على استمرارية تشغيل النظام في المواقع المسببة للتآكل أو ذات التقلبات الحرارية. ومن خلال توفير تشخيصات دقيقة في الوقت الفعلي للنظام الفرعي FIO (إدخال/إخراج شبكة الحقل)، تؤدي هذه الوحدة دورًا حيويًا في منع التوقفات غير المجدولة وضمان السلامة التشغيلية عبر البنى التحتية الحرجة.

تفصيل اللاحقة

يحدد تكوين اللاحقة لهذه الوحدة المحددة إمكاناتها المحسّنة من حيث العتاد وتصنيفاتها البيئية:

• -P: مزودة بوظيفة إدخال لأزرار الضغط، مما يتيح للوحدة عدّ حواف أزرار الضغط بحد أدنى لزمن الكشف يبلغ 200 مللي ثانية.

• 1: تكوين عتاد قياسي من دون شاشات حالة مدمجة؛ ومصنفة على أنها غير محمية من الانفجار.

• 2: طلاء امتثالي متقدم وفق معيار ISA القياسي G3 لمقاومة التآكل، مع نطاق درجة حرارة تشغيل ممتد من -20 إلى 70 درجة مئوية.

• S1: مصنفة كنوع قياسي مع تحسينات محددة في مراجعة العتاد للتكامل مع CENTUM VP.

مواصفات الوحدة

رؤى هندسية (الأسئلة الشائعة)

كيف تتعامل ADV141 مع مدخلات أزرار الضغط بشكل مختلف عن مدخلات الحالة القياسية؟

عند تهيئتها باستخدام اللاحقة -P، تستخدم الوحدة وظيفة داخلية مخصصة لعدّ حواف أزرار الضغط. وبينما تركز مدخلات الحالة القياسية على اكتشاف حالة التشغيل/الإيقاف، يتطلب نمط زر الضغط حدًا أدنى لزمن اكتشاف التشغيل يبلغ 200 مللي ثانية، ويدعم دورة قصوى قدرها 2.5 هرتز لضمان التقاط النبضات بدقة.

ما الكابلات المطلوبة لتوصيلات الأطراف عالية الكثافة؟

بالنسبة إلى ADV141، توصي Yokogawa باستخدام كابل AKB332 المخصص. إذ يضمن ذلك مطابقة المعاوقة ويبسط توصيل 16 قناة معزولة بلوحة أطراف، مما يقلل أخطاء التوصيل المحتملة أثناء التشغيل الأولي.

ما حدود العزل المحددة لهذه الوحدة؟

توفر الوحدة عزلًا بجهد 2 كيلو فولت تيار متردد بين إشارة الإدخال ومنطق النظام لمدة دقيقة واحدة. كما توفر عزلًا بجهد 1.35 كيلو فولت تيار متردد بين الجوانب السالبة المشتركة لكل مجموعة من 8 قنوات، مما يمنع التداخل المتبادل بفعالية ويحمي اللوحة الخلفية للنظام من ارتفاعات الجهد القادمة من جانب الحقل.

دليل الهندسة والتركيب

• الحماية البيئية: يشير تصنيف "G3" إلى أن هذه الوحدة معالجة بطلاء امتثالي وفقًا للمعيار ISA S71.04. ويُعد ذلك ضروريًا للتركيبات في بيئات "الفئة G3" التي ترتفع فيها مستويات كبريتيد الهيدروجين (H2S) أو غاز الكلور. تأكد من بقاء الخزانة محكمة الإغلاق، واستخدم مراوح تبريد إذا اقتربت درجات الحرارة الداخلية من حد 70 درجة مئوية.

• التوصيلات والحماية: استخدم أسلاكًا بمقياس 14 إلى 22 AWG لأطراف التوصيل ذات مشابك الضغط. وللحد من التداخل الكهرومغناطيسي (EMI) الصادر عن خطوط الطاقة عالية الجهد المجاورة، ينبغي لف أسلاك الحقل. تأكد من تجميع خطوط الإرجاع المشتركة بشكل صحيح وفق كتل العزل ذات 8 قنوات للحفاظ على سلامة تصنيفات جهد التحمل.

• سلامة النظام: عند استبدال الوحدات، تحقق من تطابق رموز اللواحق مع تكوين النظام في برنامج بناء CENTUM VP. يدعم النظام الاستبدال أثناء التشغيل، ولكن تأكد من فصل طاقة التيار المتردد الخارجية عن أطراف الإدخال لمنع حدوث القوس الكهربائي وحماية العاملين من التعرض لجهد 120 فولت تيار متردد.
