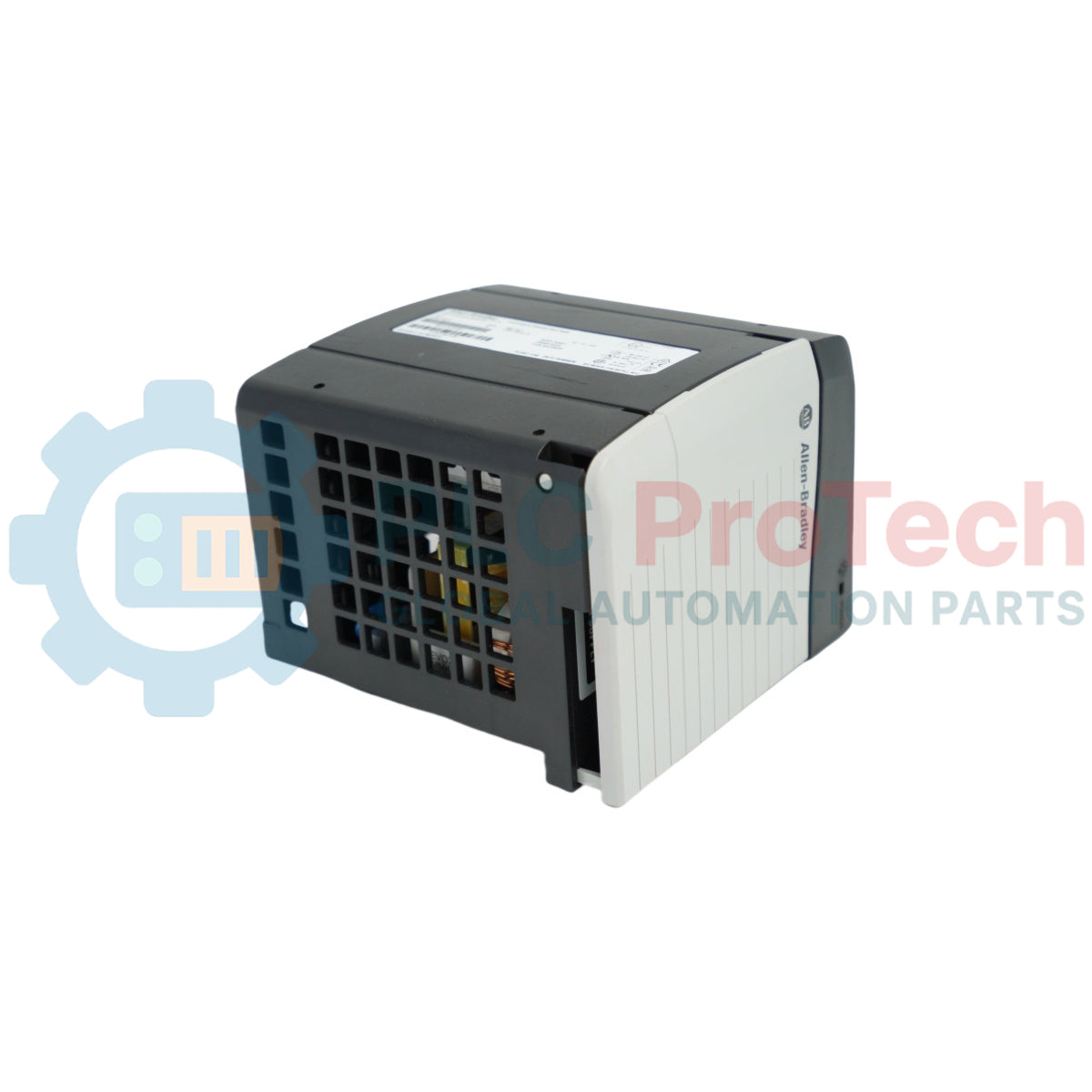

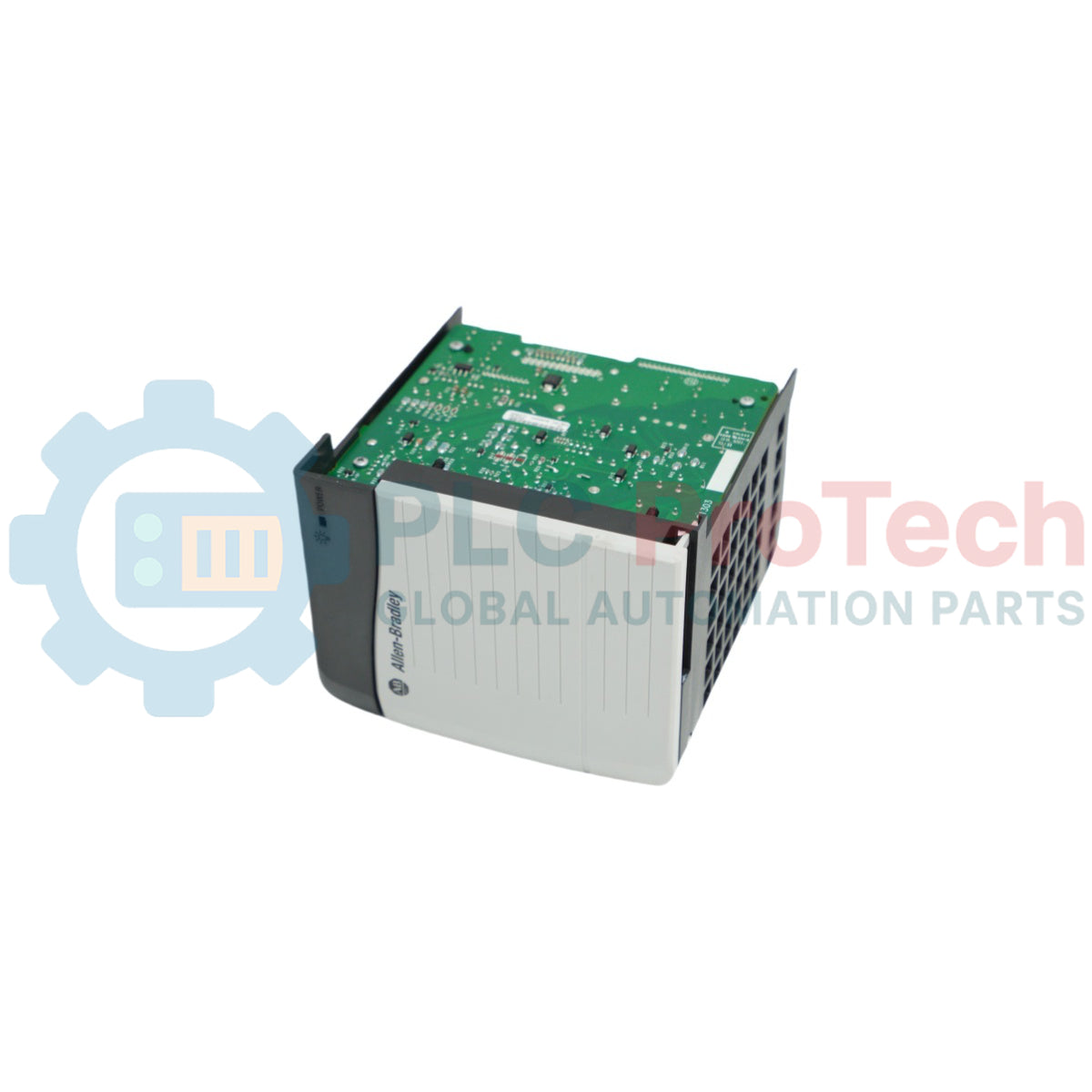

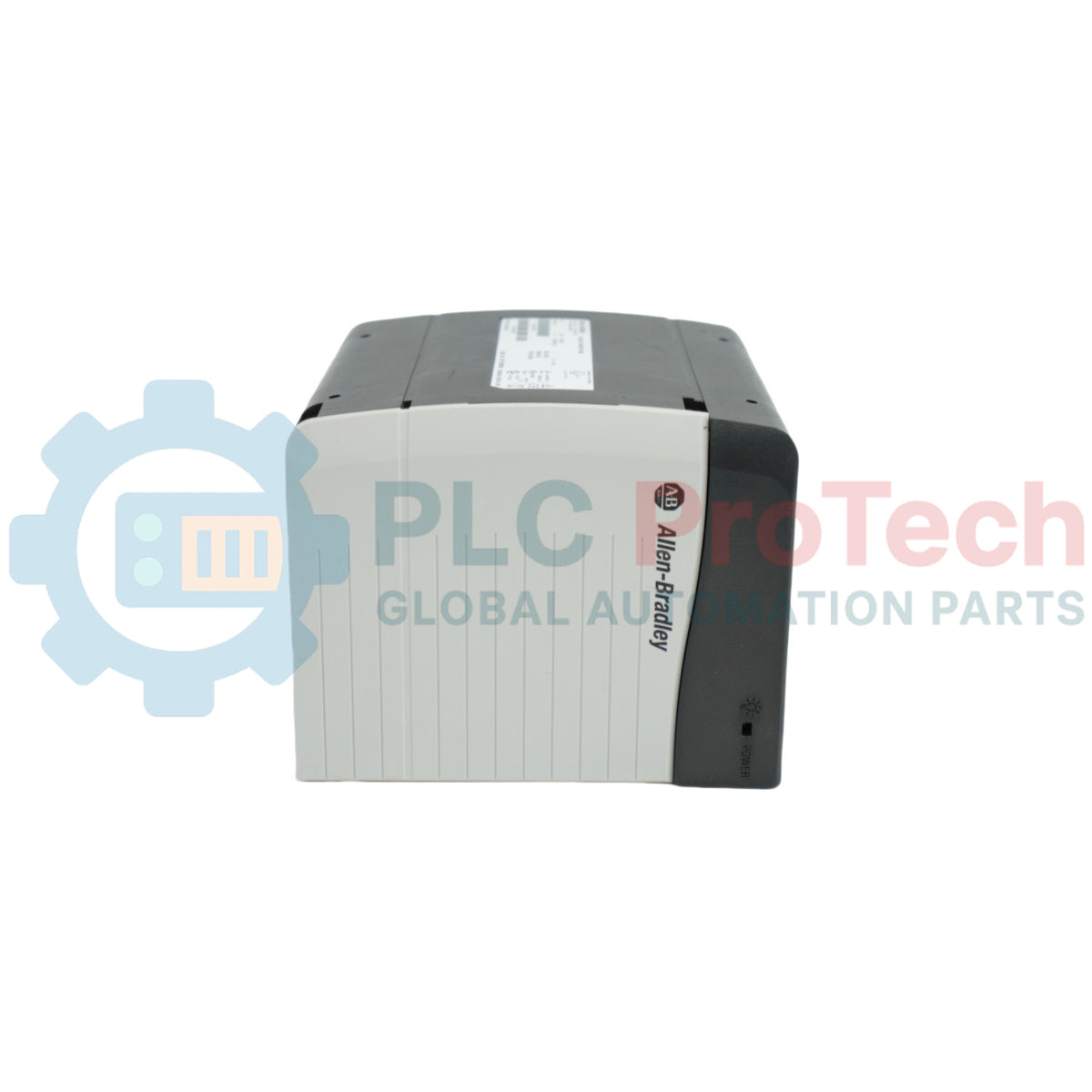

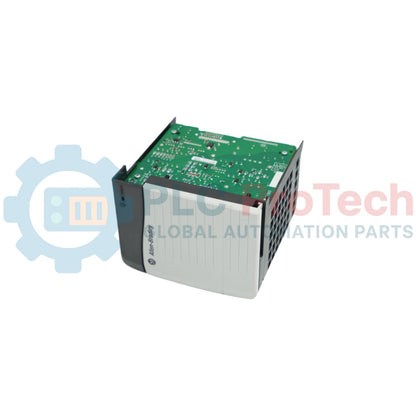

آلن-برادلي 1756-PBR2 مجموعة كيت مزود طاقة احتياطي ControlLogix

الملخص الوظيفي

تعمل 1756-PBR2 (1756PBR2) كحل طاقة تيار مستمر احتياطي متكامل ومجمّع مصنعياً ضمن إطار أتمتة Allen-Bradley ControlLogix. صُممت للحفاظ على استمرارية العمليات الحيوية في البنى التحتية الحرجة مثل منصات الحفر البحرية، ومحطات معالجة مياه البلديات، وأنظمة تصنيع الصلب التي تعمل باستمرار، حيث تقضي هذه الحزمة على نقاط الفشل الفردية في توصيل الطاقة. من خلال دمج مزودين للطاقة احتياطيين مستقلين مع محول هيكل متخصص، يحقق النظام بنية مقاومة للأخطاء. إذا انقطع أحد مصادر الطاقة الواردة أو حدث خلل داخلي، يحافظ مزود الطاقة الثانوي فوراً على متطلبات التيار الكاملة للوحة الخلفية دون تغيير حالات جهد النظام، مما يمنع إعادة تشغيل المعالج المكلفة ويقلل من توقف المنشأة الكارثي.

مكونات مجموعة النظام والهيكلية

تتضمن حزمة 1756-PBR2 الاحتياطية مجموعة متطابقة من مكونات الأجهزة الصناعية المهيأة لتشكيل شبكة طاقة متزامنة:

• مزودا طاقة احتياطيان 1756-PB75R: تتميز هذه الوحدات التي تعمل بجهد 24 فولت تيار مستمر اسمي بصمامات ديود داخلية متقدمة لإدارة مهام تقاسم الحمل بأمان وحماية سكة اللوحة الخلفية من دوائر القصر في الخطوط الصاعدة.

• وحدة محول هيكل واحدة 1756-PSCA2: تُركب هذه الوحدة السلبية مباشرة على الجانب الأيسر لأي هيكل ControlLogix قياسي 1756، وتعمل كطائرة اتصال محلية توجه التيارات من كلا المصدرين الخارجيين مباشرة إلى دبابيس اللوحة الخلفية.

• كابلان احتياطيان 1756-CPR2: تعمل هذه الوصلات الثقيلة منخفضة المقاومة على نقل تيارات الخرج المستمرة وإشارات الحالة الحرجة من وحدات الطاقة المستقلة مباشرة إلى واجهة محول الهيكل 1756-PSCA2.

تتميز الإلكترونيات التحكمية المدمجة بقدرات محدودة على الحفاظ على الخط لتجاوز انخفاضات جهد الإدخال المؤقتة، إلى جانب حلقة بث إغلاق مبكر تحذر جميع وحدات الإدخال/الإخراج والمعالج المحلية من انهيار جهد وشيك لضمان حفظ البيانات بأمان قبل انقطاع الطاقة تمامًا.

بيانات هندسية شاملة

الأسئلة المتكررة

هل تسمح حزمة 1756-PBR2 بالتبديل الحي الحقيقي لوحدة طاقة فردية أثناء التشغيل؟

نعم. نظرًا لأن حزمة 1756-PBR2 تضع مزودات الطاقة على لوحة تركيب خارجية منفصلة عن الهيكل، يمكنك استبدال وحدة 1756-PB75R المعطلة بأمان أو فصل كابل 1756-CPR2 الخاص بها أثناء ظروف التشغيل الحيّة. يحافظ مزود الطاقة المتبقي على متطلبات الحمل الكامل، مما يضمن عدم حدوث أي انقطاع في مهام المعالج النشطة.

هل يمكن تشغيل وحدتي 1756-PB75R داخل هذه الحزمة من خطوط مصدر 24 VDC مختلفة؟

نعم، هذا هو التصميم الميداني الموصى به لتعظيم وقت تشغيل البنية التحتية. توصيل وحدة تزويد واحدة إلى بنك بطاريات 24 فولت تيار مستمر مخصص، والوحدة الثانية إلى مصدر طاقة صناعي مستقل 24 فولت تيار مستمر مدعوم من المرافق يضمن التشغيل المستمر حتى أثناء انقطاع كامل لمرافق المصنع.

ما هو الغرض المحدد من وحدة 1756-PSCA2 المضمنة في هذه المجموعة؟

يعد 1756-PSCA2 محول توجيه سلبي يشغل فتحة وحدة الطاقة اليسرى القياسية في هيكل ControlLogix. لا يحتوي على منطق تحويل داخلي نشط؛ بل يوفر الأطراف الفيزيائية لكابلين 1756-CPR2 للتكرار، حيث يدمج قضبان الخرج المستقلة الخاصة بهما في تغذية طاقة واحدة للوحة الخلفية.

بروتوكول الهندسة الميدانية والتركيب

• التثبيت الميكانيكي لمحول الهيكل: قم بتركيب وحدة محول 1756-PSCA2 بإحكام على دبابيس التثبيت اليسرى في هيكل ControlLogix القياسي. شد براغي الأجهزة العلوية والسفلية المقيدة لقفل الواجهة في مكانها. تأكد من أن وصلة التأريض الرئيسية للهيكل تستخدم شريط نحاسي منخفض المقاومة مربوط مباشرة بشريط تأريض الحاوية لتصفية الضوضاء عالية التردد من قضبان التيار المستمر الواردة.

• تثبيت كابل التكرار وأدنى نصف قطر للانحناء: قم بتوصيل كابلين 1756-CPR2 بين الموصلات الخلفية لوحدات 1756-PB75R ومنافذ الإرساء المزدوجة على لوحة واجهة محول 1756-PSCA2. ثبت جميع براغي الكابل الميكانيكية لمنع فشل الاتصال الناتج عن اهتزازات الموقع. لا تثنِ كابلات 1756-CPR2 بأكثر من نصف قطر 50 مم (2.0 بوصة) لتجنب إجهاد التعب على خيوط الإشارة الداخلية.

• إدارة الحرارة وتخطيط المسافات: تعتمد وحدات الطاقة الخارجية 1756-PB75R على الحمل الحراري الطبيعي لتصريف الطاقة الحرارية. قم بتركيب وحدات الطاقة عموديًا على لوحة خلفية أو هيكل سكة DIN، مع الحفاظ على مساحة خالية لا تقل عن 51 مم (2.0 بوصة) فوق وتحت كل وحدة. قم بتوجيه جميع خطوط مصدر الطاقة الميدانية 24 فولت تيار مستمر في مسارات أسلاك مستقلة بعيدًا عن روابط البيانات وموصلات المحركات عالية الجهد لعزل شبكة الطاقة من نبضات الضوضاء الحثية.
