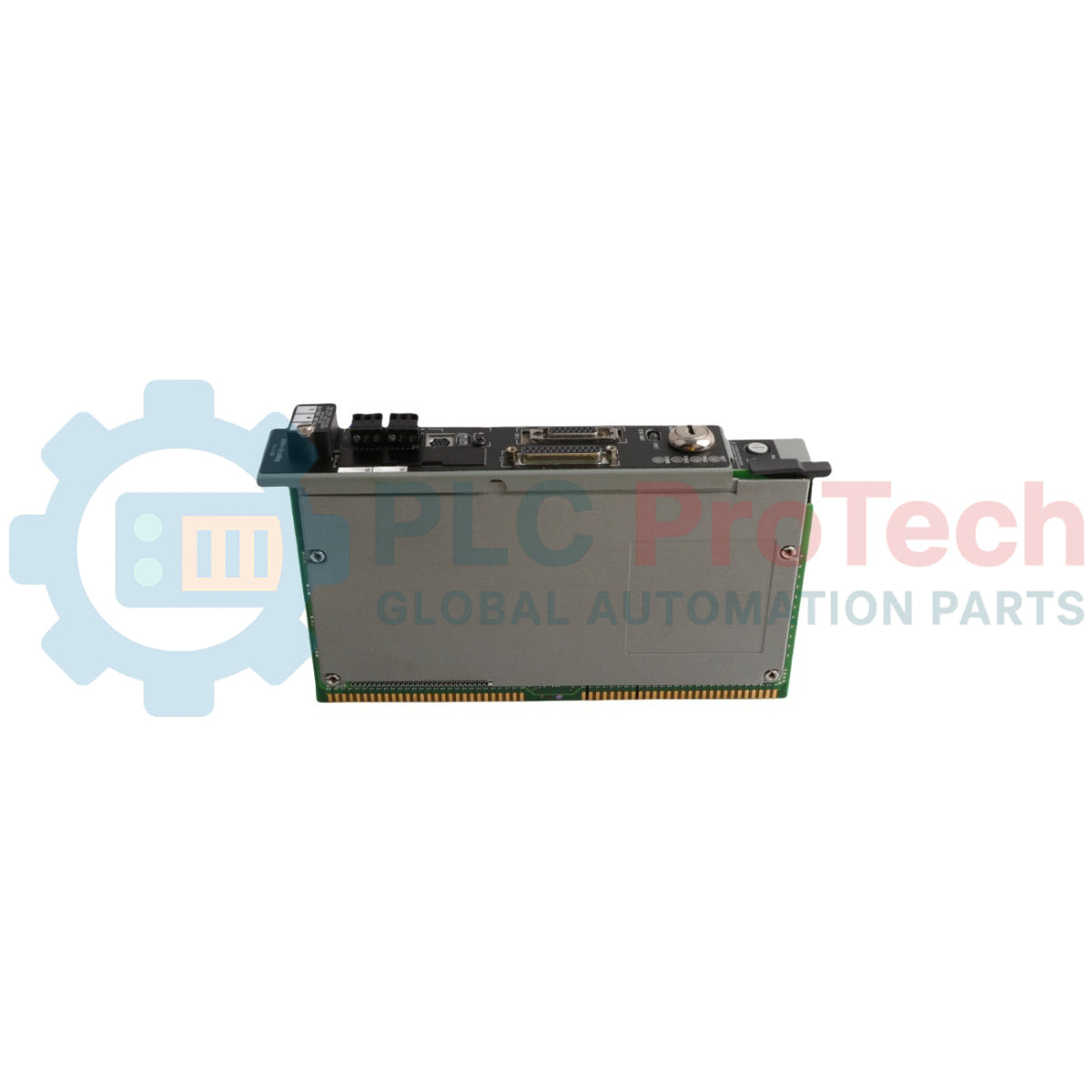

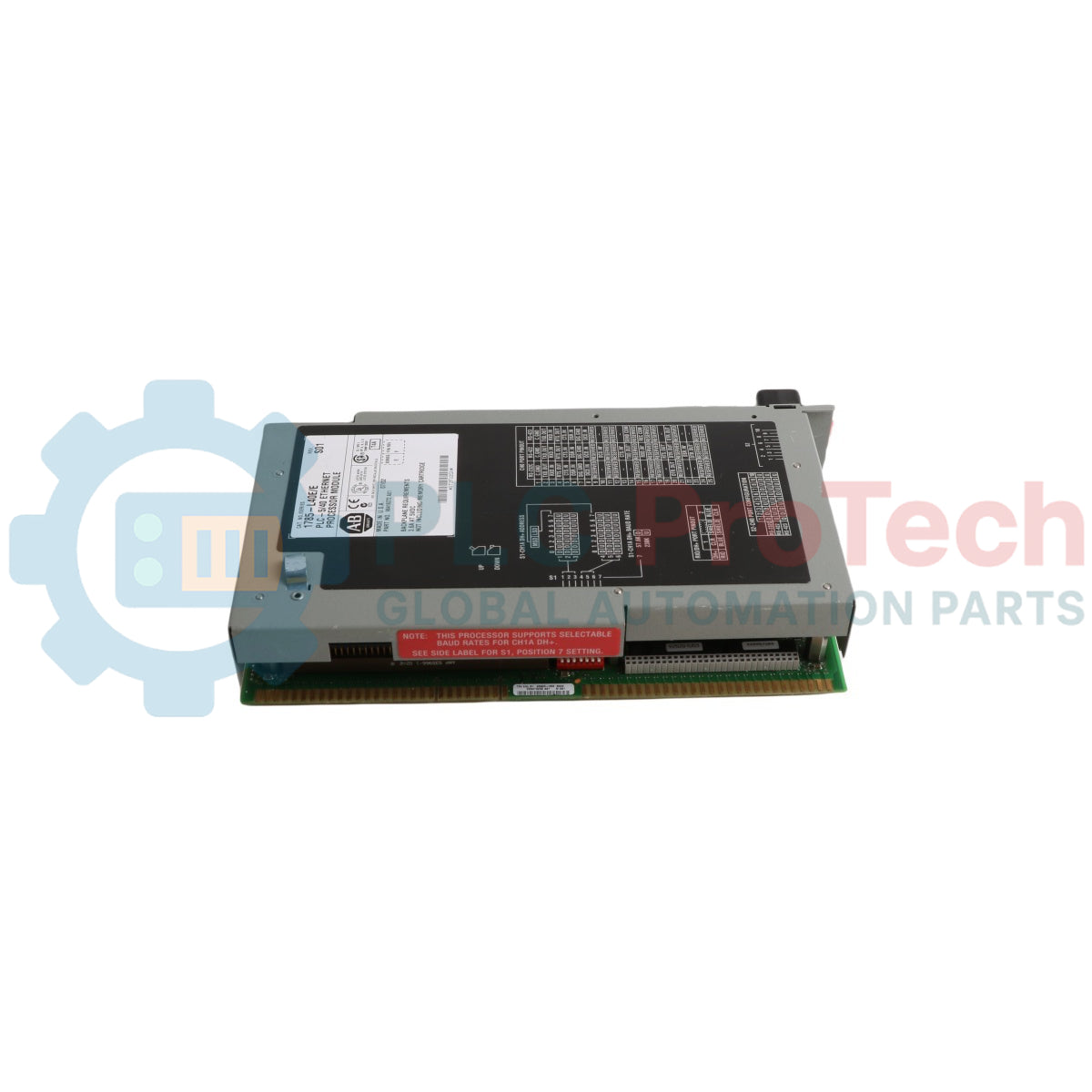

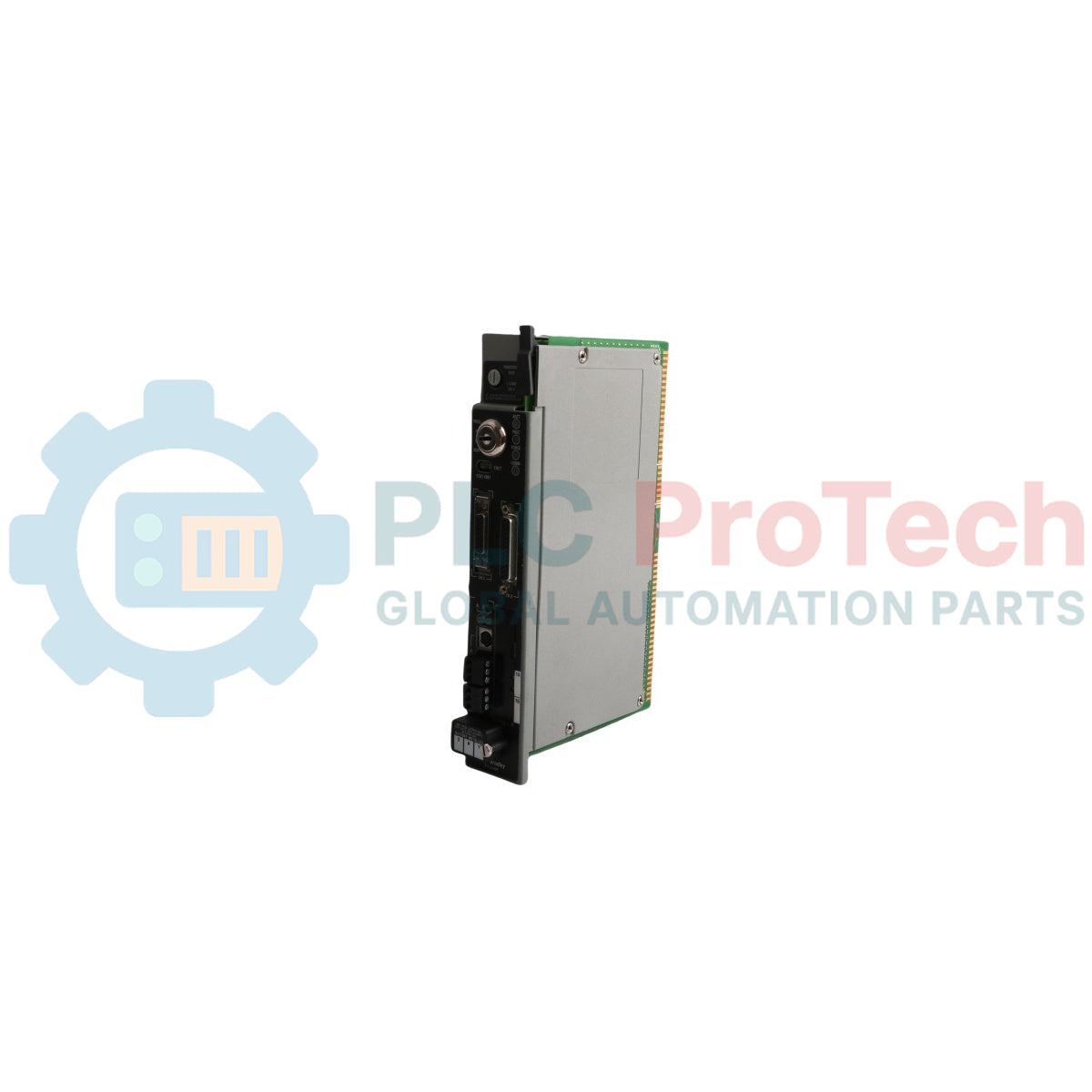

وحدة تحكم قابلة للبرمجة Ethernet PLC-5 ‏Allen-Bradley 1785-L40E

نظرة عامة على المنتج

إن 1785-L40E وحدة تحكم قابلة للبرمجة عالية الأداء من طراز Ethernet PLC-5، أحادية الفتحة، ومصممة لمنصة الإدخال/الإخراج العامة Allen-Bradley 1771. تتميز بمنفذ Ethernet مدمج (10 ميجابت/ثانية)، ما يتيح اتصالات عالية السرعة من نظير إلى نظير، وتحميل البرامج وتنزيلها، واكتساب البيانات عبر شبكات مكتبية أو صناعية قياسية. وبفضل ذاكرة مستخدم بسعة 48 ألف كلمة والقدرة على إدارة ما يصل إلى 2048 نقطة إدخال/إخراج، توفر 1785-L40E حل تحكم متينًا للتطبيقات الصناعية المتوسطة إلى الكبيرة التي تتطلب تكاملًا سلسًا بين أرضية المصنع وأنظمة Ethernet على مستوى المؤسسة.

الاتصالات والمنطق الوظيفي

تعمل 1785-L40E على تبسيط بنية الشبكة من خلال الاستغناء عن الحاجة إلى وحدات الجسر الخارجية. وهي مزودة بثلاث قنوات اتصال عالية السرعة: منفذ Ethernet مخصص واحد ومنفذا DH+/إدخال وإخراج عن بُعد قابلان للتهيئة. يتيح ذلك لوحدة التحكم إدارة هيكل 1771 محلي، والتنسيق مع هياكل الإدخال/الإخراج البعيدة، والتواصل مع واجهات HMI أو أنظمة SCADA عبر EtherNet/IP في الوقت نفسه. وتدعم مجموعة تعليماتها القوية العمليات الحسابية المتقدمة بالأرقام العشرية العائمة، والتحكم PID، ومعالجة البيانات المعقدة، ما يجعلها «حصان عمل» في صناعات السيارات والأغذية والمشروبات ومناولة المواد.

المواصفات الفنية

导出到 Google 表格

الأسئلة الشائعة الفنية

كيف يحسن منفذ Ethernet تكامل النظام؟يدعم منفذ Ethernet المدمج بروتوكول EtherNet/IP، ما يسمح لـ 1785-L40E بالاتصال مباشرة بالبنية التحتية القياسية للشبكة. ويتيح ذلك معدلات نقل بيانات أعلى مقارنةً بـ DH+ التقليدي، كما يسمح باستكشاف الأعطال والبرمجة عن بُعد عبر شبكة LAN الخاصة بالمصنع دون الحاجة إلى بطاقات واجهة متخصصة في الحاسوب.

ما قيود العنونة الخاصة بوحدات الإدخال/الإخراج؟تدعم وحدة التحكم العنونة بفتحتين وفتحة واحدة ونصف فتحة. عند استخدام العنونة بفتحتين، يجب استخدام الوحدات ذات 16 نقطة في أزواج إدخال/إخراج، ولا تكون الوحدات ذات 32 نقطة مدعومة. ولتلبية متطلبات الكثافة الأعلى، ينبغي استخدام العنونة بنصف فتحة، التي تسمح بأي مزيج من الوحدات ذات 8 أو 16 أو 32 نقطة.

ما مدى أهمية بطارية 1770-XYC؟تُعد بطارية الليثيوم 1770-XYC ضرورية لعمل نسخة احتياطية من ذاكرة المستخدم البالغة 48 ألف كلمة ومن الساعة ذات الوقت الحقيقي عند إيقاف تشغيل النظام. ومن دون بطارية صالحة، ستُفقد بيانات البرنامج والتهيئة أثناء دورة فصل الطاقة وإعادتها.

دليل الهندسة الميدانية والتركيب

• اختيار الهيكل: يجب تركيب 1785-L40E في الفتحة الموجودة في أقصى اليسار من هيكل إدخال/إخراج عام 1771-A1B أو -A2B أو -A3B أو -A4B. تأكد من أن مصدر طاقة اللوحة الخلفية مصنف لتيار لا يقل عن 3.6 A لاستيعاب استهلاك وحدة التحكم.

• الحماية البيئية: رغم أن وحدة التحكم مصنفة للعمل ضمن نطاق 0 إلى 60 °C، فإنها وحدة من النوع المفتوح. ويجب تركيبها داخل حاوية صناعية مصنفة وفق NEMA لاستيفاء معايير الانبعاثات CISPR 11 Class A والحماية من الغبار الموصل والرطوبة.

• اختيار الكابلات: لاتصال Ethernet، استخدم كابلات أزواج ملتفة محمية أو غير محمية ومتوافقة مع 802.3. ولشبكات الإدخال/الإخراج عن بُعد أو DH+، استخدم كابل 1770-CD (Blue Hose) لضمان سلامة الإشارة ومطابقة الممانعة عبر المسافات الطويلة.

المزايا الهندسية

تمثل 1785-L40E جسرًا بين الموثوقية القديمة والاتصال الحديث. ومن خلال دمج Ethernet مباشرةً في بنية PLC-5 المجربة، توفر Allen-Bradley مسار ترقية لا يتطلب استبدال البنية التحتية الكاملة للإدخال/الإخراج 1771. وبالنسبة إلى المشتريات بين الشركات، يضمن الحصول على 1785-L40E أصلي الامتثال للمعايير الصناعية UL وCSA وCE، فضلًا عن توفير مقاومة الاهتزاز العالي (2 g) والصدمات (30 g) المطلوبة في بيئات التصنيع الأكثر تطلبًا.
