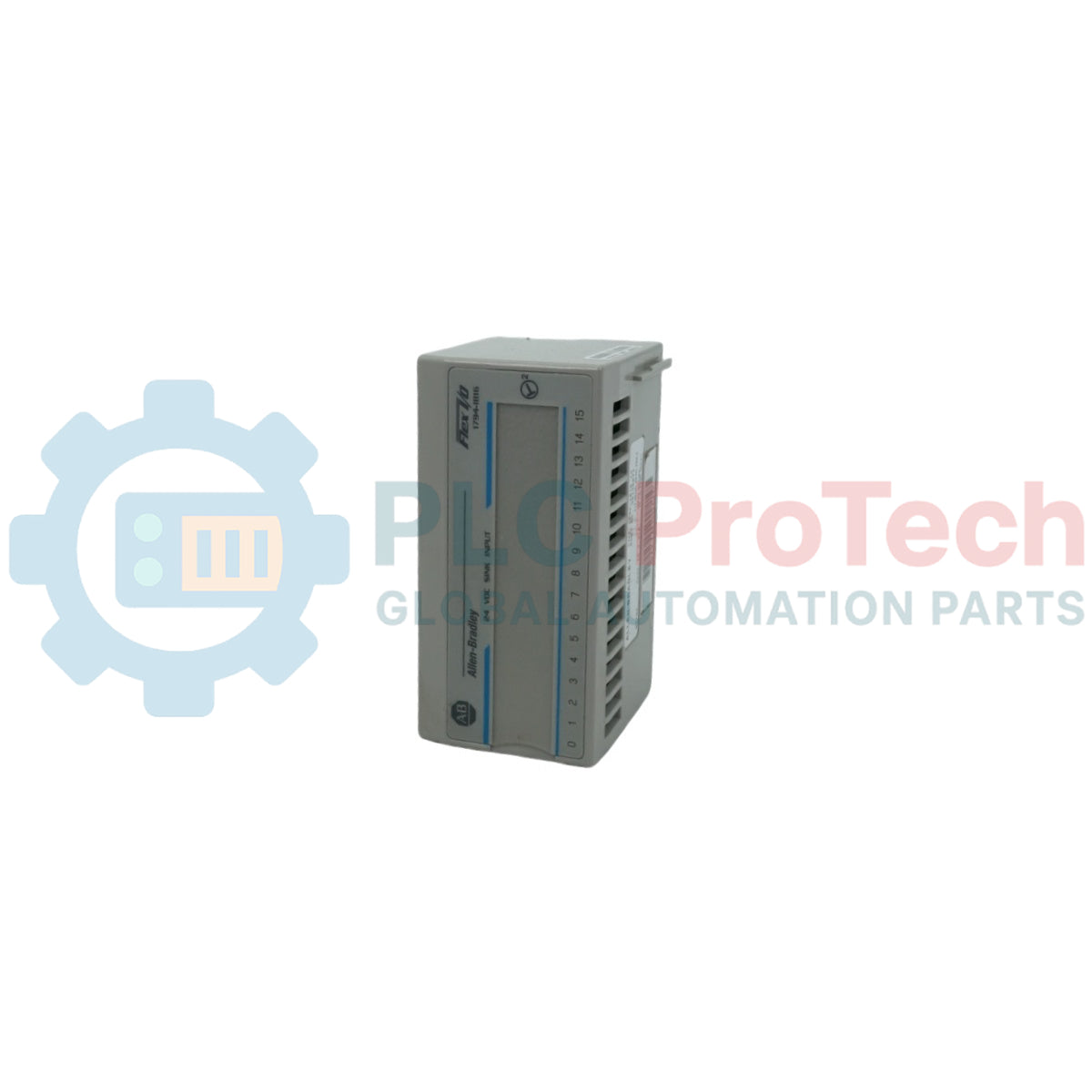

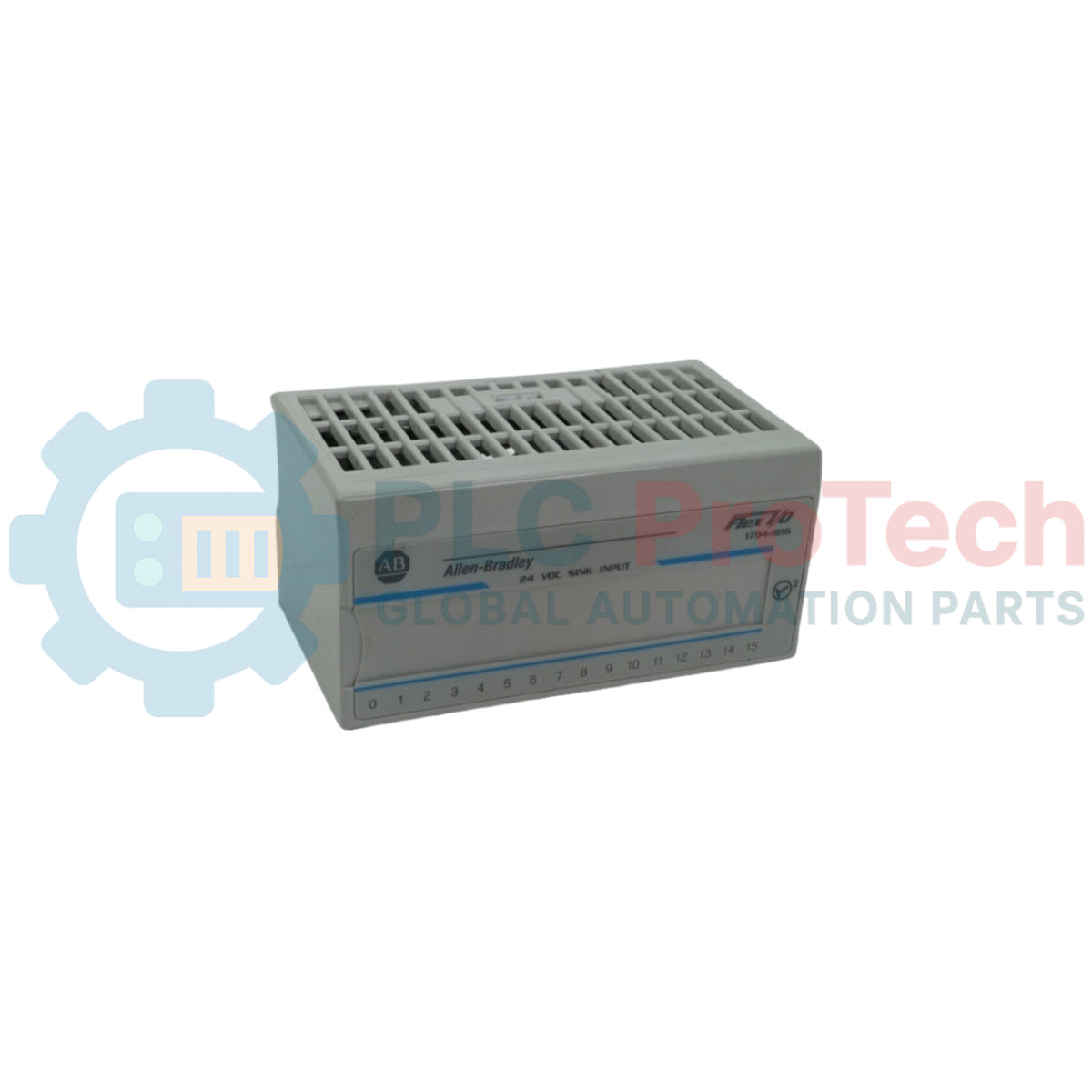

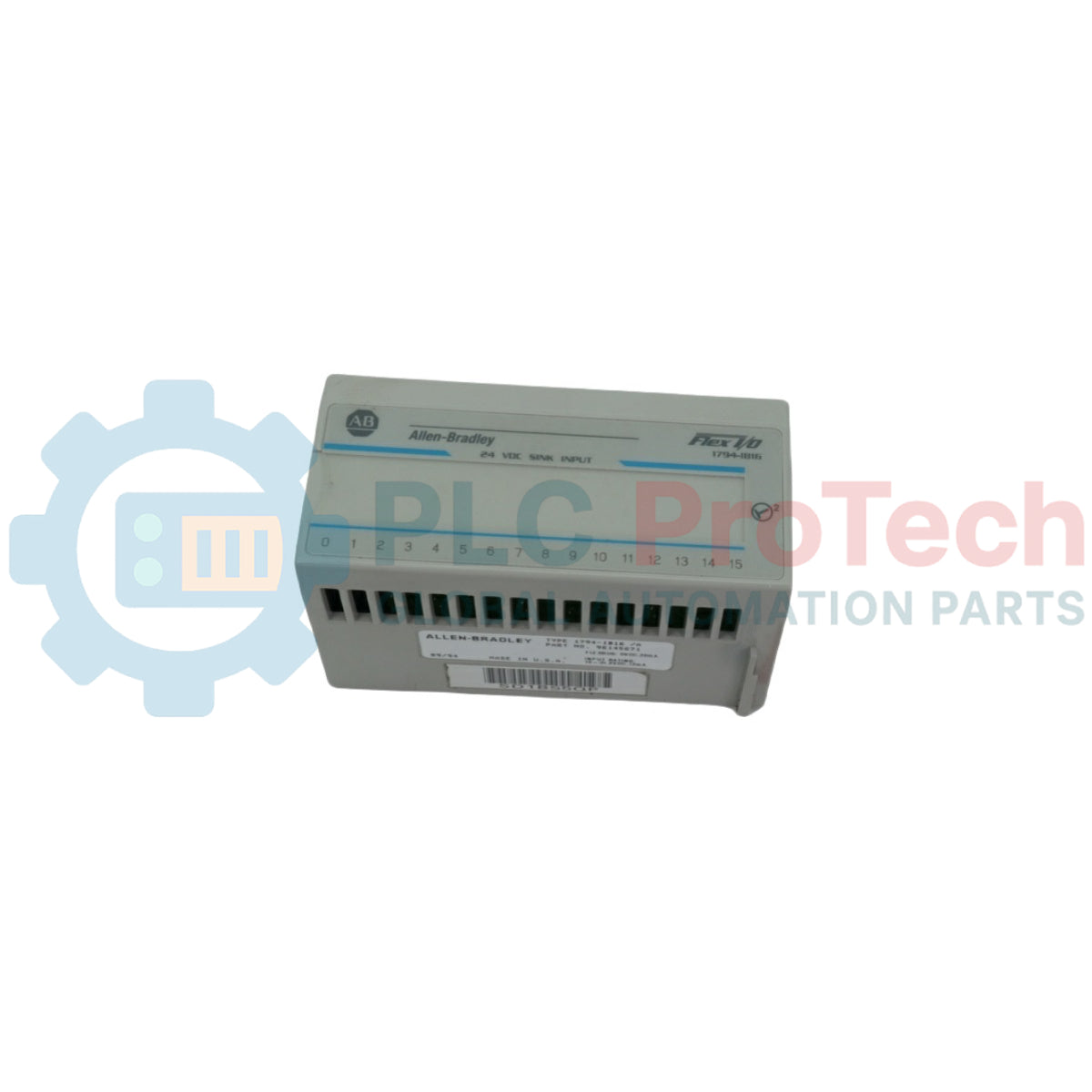

الشركة المصنعة: Allen-Bradley
رقم المنتج: 1794-IB16
Country of origin:الولايات المتحدة
نوع المنتج: وحدة الإدخال الرقمية
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 90ج
Dimensions: 46 مم x 94 مم x 53 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا
يُعد 1794-IB16 مكوّنًا عالي الكثافة لعتاد الإدخال المنفصل، مصممًا لنظام الوحدات الطرفية للشبكة الموزعة FLEX I/O. تعمل هذه الوحدة كمعالج لحالات ثنائية بجهد 24V DC، إذ تحوّل حالات الجهد الكهربائي الخام الواردة من المستشعرات الفعلية إلى بتات بيانات منطقية يستخدمها متحكم منطقي رئيسي. وبفضل عملها ضمن تكوين تيار غاطس، توجه الدوائر الداخلية الكهرباء من عناصر الحقل المصدِّرة إلى عقدة إرجاع مركزية، مع إدارة تصنيف موثوق للحالات عبر شبكات المصانع المؤتمتة.
يأتي الجهاز مزودًا بست عشرة قناة إدخال غير معزولة، ما يتيح زيادة كثافة التركيبات داخل مساحات خزائن التحكم الصغيرة مع تقليل البصمة الإجمالية للمعدات. يتولى 1794-IB16 توجيه بيانات الإشارة عبر الشبكات الواسعة من خلال ربطها بالمعالجات الرئيسية عبر محولات شبكة FLEX I/O المناسبة على ناقلات أنظمة EtherNet/IP أو ControlNet أو DeviceNet. تُركَّب الوحدة مباشرةً في مجموعات قواعد التوصيل الطرفية الموصلة مسبقًا، ما يتيح الربط الفوري بالناقل والنشر السريع في أنظمة التغليف، ومنشآت الفرز عالية السرعة، وأتمتة محطات الضخ، وحلقات آلات التجميع.
| المعلَمة | المواصفات |
|---|---|
| الشركة المصنّعة | Rockwell Automation / Allen-Bradley |
| العلامة التجارية | FLEX I/O |
| رقم الجزء | 1794-IB16 |
| نوع الوحدة | وحدة إدخال رقمية غاطسة |
| عدد المدخلات | 16 قناة، غير معزولة |
| جهد الإدخال الاسمي | 24 فولت تيار مستمر |
| نطاق جهد الحالة عند التشغيل | من 10 فولت تيار مستمر إلى 31.2 فولت تيار مستمر |
| نطاق تيار الحالة عند التشغيل | من 2.0 مللي أمبير كحد أدنى إلى 12.0 مللي أمبير كحد أقصى |
| تيار الحالة الاسمية عند التشغيل | 8.0 مللي أمبير عند 24 فولت تيار مستمر |
| الحد الأقصى لجهد حالة الإيقاف | 5.0 فولت تيار مستمر |
| الحد الأقصى لتيار حالة الإيقاف | 1.5 مللي أمبير |
| ممانعة الإدخال الاسمية | 4.6 كيلو أوم |
| استهلاك تيار FlexBus | 30 مللي أمبير عند 5 فولت تيار مستمر |
| جهد العزل المستمر | 50 فولت (نوع العزل الأساسي) |
| زمن مرشح الإدخال (من التشغيل إلى الإيقاف) | قابل للبرمجة (0.25 مللي ثانية اسميًا إلى 8.0 مللي ثانية كحد أقصى) |
| درجة حرارة التشغيل | من 0 إلى 55 درجة مئوية |
| درجة حرارة التخزين | من -40 إلى 85 درجة مئوية |
| الرطوبة النسبية | من 5% إلى 95% دون تكاثف |
| بلد المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.09 كجم |
| الأبعاد | 46 مم × 94 مم × 53 مم |
| عقدة كتلة توصيل الأطراف | تخصيص الوظائف / مسار الإشارة |
|---|---|
| الطرف 0 إلى الطرف 15 | قنوات الإدخال الرقمية الغاطسة من 0 إلى 15 |
| +V (عقدة التغذية الخارجية) | مسار توزيع طاقة التشغيل لمستشعرات المصدر بجهد 24 فولت تيار مستمر |
| COM (عودة التغذية الخارجية) | سكة مرجع التأريض المشتركة لنظام التيار المستمر |
ثبّت خطافات التثبيت العلوية لهيكل الوحدة الخلفية على حافة المسار العلوية لقضبان DIN القياسية مقاس 35 مم. اضغط إلى الأسفل وأدر الجزء السفلي من الغلاف إلى الداخل حتى تُحكم مجموعة المزلاج الفولاذية المدمجة القفل حول حافة سكة التوجيه السفلية.
حاذِ مسارات التوجيه المادية المدمجة الموجودة على الوجه السفلي للوحدة التشغيلية مع فتحات المفاتيح المستقبلة في وحدة قاعدة التوصيلات المثبتة مسبقًا. أدخل العتاد بثبات في مصفوفة مقابس الواجهة حتى تسمع طقطقة المزلاجين الجانبيين أثناء انفتاحهما لقفل الوحدة في مكانها.
صِل مكونات المصدر الخارجية مباشرةً بنقاط الإدخال من 0 إلى 15. مرّر ساق التوزيع الموجب الرئيسية بجهد 24 فولت تيار مستمر عبر مستوى الطاقة المطابق في كتلة قاعدة التوصيلات، للحفاظ على ملفات الجهد القياسية مشتركة بين جميع عقد المستشعرات المتصلة.
احرص على فصل خطوط إشارات المستشعرات منخفضة الجهد عن أسلاك محركات التيار المتناوب، ومرحلات طاقة التحكم النشطة، وحقول القيادة الحثية داخل مسار المواسير الكهربائية المشترك، للقضاء على تشوه الإشارات الكهرومغناطيسية المحمولة جوًا.
ما الذي يعنيه تكوين دائرة الإدخال الغارقة بالنسبة إلى مستشعرات المجال؟
يتطلب تكوين الإدخال الغارق أن تعمل جميع الأجهزة المتصلة كمكونات مصدرة للتيار، فتغذي نقاط الإدخال بالجهد.
هل قنوات الإدخال الفردية في هذه الوحدة معزولة عن بعضها؟
لا، فنقاط الإدخال الست عشرة المنفصلة غير معزولة وتشترك في خط إرجاع إشارة مشترك داخل الوحدة الإلكترونية.
هل يستطيع مهندس الأتمتة استبدال هذا الجهاز بأمان أثناء توصيل الطاقة؟
نعم، تتضمن الأجهزة إمكانات الإزالة والإدخال أثناء التشغيل، مما يتيح الاستبدال أثناء توصيل الطاقة دون تعطيل مجموعة محولات الناقل الأوسع.
ما أنواع قواعد التوصيل التي تستوعب كتلة الإدخال هذه؟
تتوافق الوحدة مع كتل قواعد توصيل متعددة المستويات مثل الطرازات 1794-TB2 و1794-TB3 و1794-TB3S و1794-TB3K أو 1794-TBN.
كيف يمكن للمشغّل تثبيت التذبذب عالي التردد الصادر عن دوائر المفاتيح الميكانيكية؟
يمكن تعديل ثوابت استجابة مرشح الإدخال الرقمي داخل برنامج البرمجة الهندسية للتخلص من اضطراب إشارات الإدخال.
ما المعلمات التي تُسجَّل باعتبارها حالة إيقاف موثوقة؟
تُقرأ القناة على أنها في حالة إيقاف عندما ينخفض الجهد عن 5.0V DC أو تنخفض قيم تيار الحلقة الوارد عن 1.5 mA.
هل يتطلب هذا الجهاز طاقة خارجية مستقلة لمعالجة المدخلات؟
نعم، يجب توصيل دائرة كهربائية خارجية اسمية بجهد 24V DC مباشرةً بالبنية الأساسية لقاعدة التوصيل لتزويد إلكترونيات الاستشعار في جانب المجال بالطاقة.
ما الوظيفة التي تؤديها المؤشرات الصفراء الموجودة على اللوحة الأمامية العلوية؟
يضيء كل مصباح LED عندما تستشعر نقطة الإدخال المطابقة له معلمة جهد في حالة تشغيل نشطة.
هل يستطيع هذا الطراز المحدد استقبال مدخلات جهد التيار المتردد؟
لا، تعالج هذه الوحدة معلمات التيار المستمر منخفض الجهد حصريًا ضمن نطاق من 10V DC إلى 31.2V DC.
كيف تنقل هذه الأجهزة كتل البيانات المنفصلة إلى وحدة تحكم منطقية قابلة للبرمجة مركزية؟
تنقل الوحدة بتات بيانات القنوات عبر اللوحة الخلفية المحلية FlexBus إلى محول شبكة، الذي يطابق البيانات مع سجلات الشبكة.
