كتلة أطراف ملحقة بمشبك قفصي رباعي السنون وبخطوة 3.5 مم B&R ‏0TB1104.8100

الوصف التقني والسلامة التشغيلية

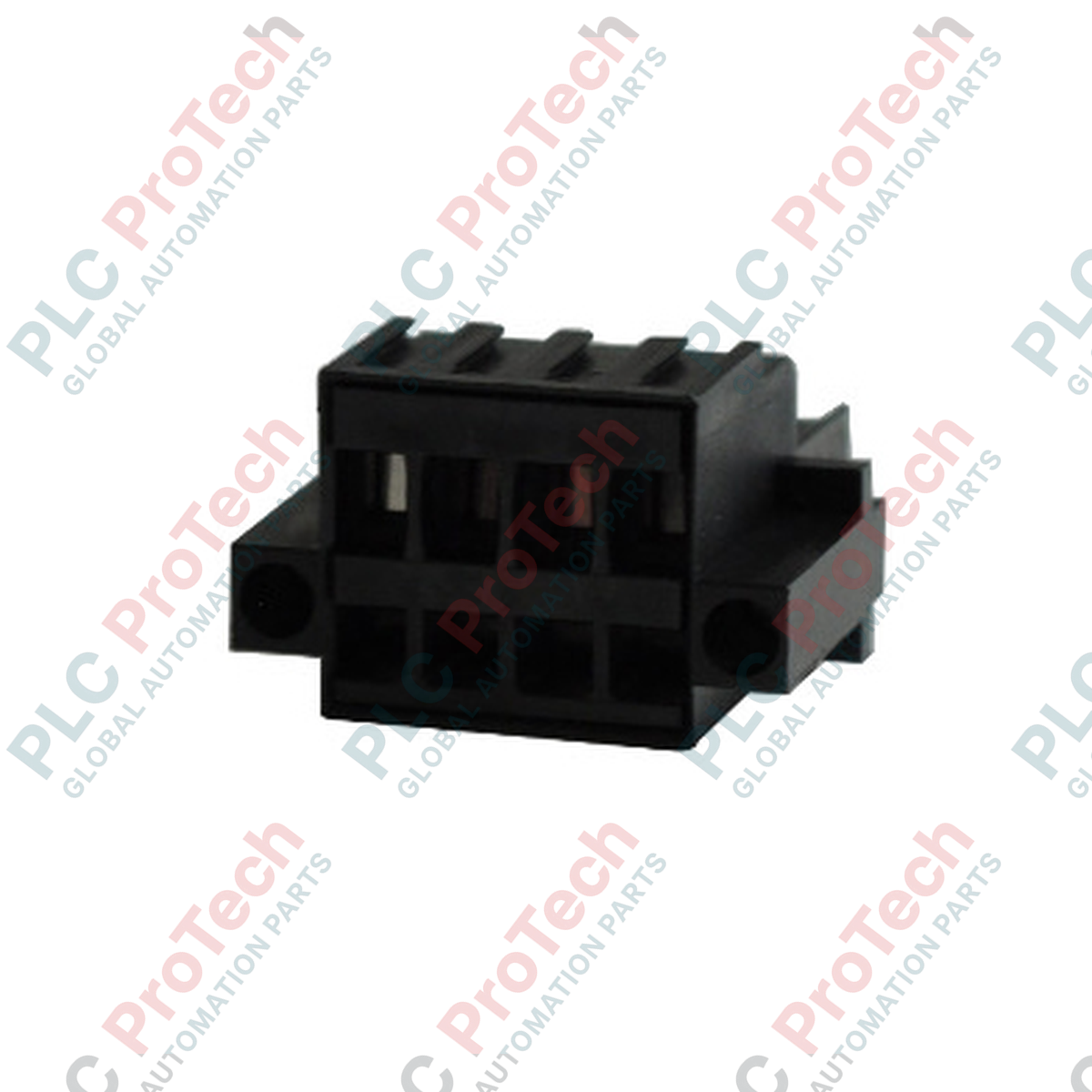

إن  0TB1104.8100 (0TB1104.8100) هو طرف توصيل ملحقات صناعي عالي الجودة مكوّن من 4 دبابيس، صُمّم بدقة لمجموعة أنظمة الإدخال/الإخراج من B&R. صُمّم هذا المكوّن للحفاظ على توصيلات كهربائية آمنة ومتواصلة في البيئات عالية الاهتزاز—مثل أنظمة التحكم في الدفع البحري، وآلات النسيج المؤتمتة، وخطوط التغليف عالية السرعة—وهو مزوّد بآلية شفة لولبية مدمجة. تثبّت هذه الشفة الميكانيكية الطرف مباشرةً بواجهة التوصيل المطابقة، مما يلغي خطر انفصال نقاط التلامس الناتج عن التوافقيات الميكانيكية المستمرة. وبفضل تصميم مشبك القفص المتين، بدلاً من صفيحة التثبيت اللولبية التقليدية، يوزّع الطرف ضغط تثبيت موحّداً على الموصل المُدخل، مما يمنع قصّ السلك ويحافظ على سلامة التوصيل على المدى الطويل في أرضية المصنع.

بنية التوصيل وحدود الخصائص الكهربائية

صُمّم طرف التوصيل حصرياً للاستخدام مع الأسلاك النحاسية عالية التوصيل، ويدعم نطاقاً متنوعاً من مقاطع التوصيل يتراوح بين 28 و14 AWG ($0.08 \text{ إلى } 1.5\text{ مم}^2$). ويعتمد الغلاف على تباعد دقيق قدره 3.5 مم، مما يتيح تجميع أطراف التوصيل بكثافة دون المخاطرة بالتتبع الكهربائي بين الطور والطور أو انهيار العزل. ومن الناحية الميكانيكية، تتيح واجهة الشفة اللولبية عزماً أقصى للشد يبلغ 0.25 Nm لضمان تثبيت محكم من دون إتلاف القلاوظ المدمج. أما كهربائياً، فتتعامل الوحدة بسلاسة مع ملفات القدرة القاسية، إذ تتحمل جهداً اسمياً يبلغ 300 V وتياراً اسمياً قدره 10 A لكل نقطة تلامس منفصلة. وتحد بنية التلامس الداخلية من مقاومة التلامس بين النقاط إلى 5.00 mΩ كحد منخفض، مما يبقي تراكم الحرارة الموضعي ضئيلاً أثناء التشغيل المستمر عند ذروة الحمل.

مواصفات الأجهزة الشاملة

الأسئلة الشائعة حول التطبيقات الصناعية

لماذا تحظر المواصفة صراحةً استخدام أسلاك الألومنيوم مع هذا الطرف؟

يتمتع الألومنيوم بمعاملات تمدد حراري وخصائص جلفانية مختلفة مقارنةً بالنحاس. وقد يؤدي إدخال سلك ألومنيوم في مشبك القفص الخاص بالطراز 0TB1104.8100 إلى التآكل الجلفاني وتكوّن طبقات الأكسدة وتشوه السلك تدريجياً، مما يزيد مقاومة التلامس بدرجة تتجاوز بكثير القيمة الأساسية البالغة 5.00 mΩ، وينشئ مخاطر حريق موضعية.

ما المزايا الوظيفية لطرف التوصيل ذي مشبك القفص مقارنةً بالطرف اللولبي التقليدي؟

تؤثر الأطراف اللولبية التقليدية بقوة دوران مباشرةً على خيوط السلك، مما يؤدي غالباً إلى قطع الشعيرات النحاسية الدقيقة أو تشويهها. أما آلية مشبك القفص فتستخدم مجموعة زنبرك بقوة ثابتة؛ فعند إدخال السلك، تطبق الآلية ضغطاً متساوياً ومحكماً ضد تسرب الغاز، ما يستوعب بطبيعته استقرار السلك ويقاوم الارتخاء تحت اهتزازات الآلات الشديدة.

هل يتطلب طرف التوصيل هذا أداة متخصصة لإدخال الأسلاك الميدانية؟

لا. يتم تركيب السلك باستخدام مفك براغي فني قياسي صغير ذي شفرة مسطحة للضغط على زنبرك القفص الداخلي. وبعد فتحه، يُدخل الموصل النحاسي منزوع العزل أو جلبة السلك، وعند إزالة المفك يثبت السلك بإحكام داخل قضيب التوصيل.

إجراءات توصيل الأسلاك الميدانية والتشغيل الأولي

• إعداد الموصل ونزع العزل: انزع العزل الخارجي عن السلك النحاسي الوارد بعناية وفق الطول الموصى به من الشركة المصنّعة (عادةً من 6 إلى 7 مم). تأكد من عدم خروج أي شعيرات سائبة من السلك خارج فتحة مشبك القفص عند الإدخال، إذ يمكن لمسارات الشعر النحاسي الخام غير المعزول أن تقلل مسافات الخلوص بين الدبابيس المتجاورة ذات التباعد 3.5 مم بدرجة كبيرة.

• شد تثبيت الشفة اللولبية: عند تثبيت طرف التوصيل في مقبس وحدة الإدخال/الإخراج، حاذِ دبابيس المحاذاة معاً يدوياً قبل ربط مسامير التثبيت. استخدم مفك عزم معايراً لشد مسامير الشفة بدقة إلى 0.25 Nm؛ إذ يؤدي الشد المفرط إلى تشقق الغلاف البلاستيكي، بينما يؤدي الشد غير الكافي إلى إضعاف فوائد تخميد الاهتزاز.

• أفضل ممارسات اختيار جلبة السلك: رغم أن أسلوب مشبك القفص يتعامل بكفاءة مع الأسلاك النحاسية المجدولة العارية، يُوصى بشدة باستخدام جلب معزولة مكبوسة لجميع الخطوط متعددة الشعيرات ذات التوافر العالي. تحمي هذه الممارسة النهايات النحاسية الدقيقة من التنسيل أثناء أعمال الصيانة الدورية، وتمنع زيادة مقاومة التلامس الموضعية.
