وحدة إدخال/إخراج رقمية مختلطة لنظام B&R 3DM476.6 2005

نظرة عامة على المنتج

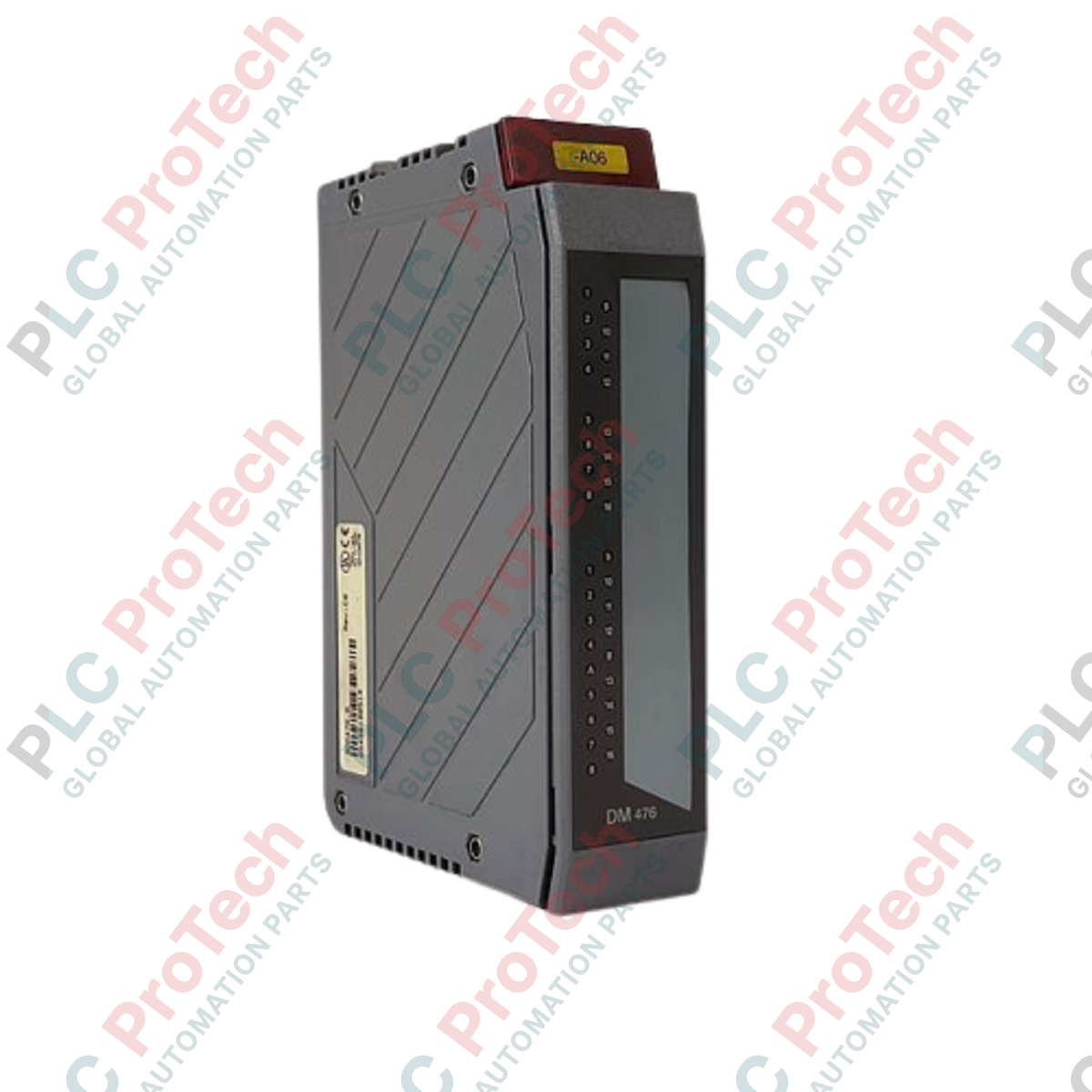

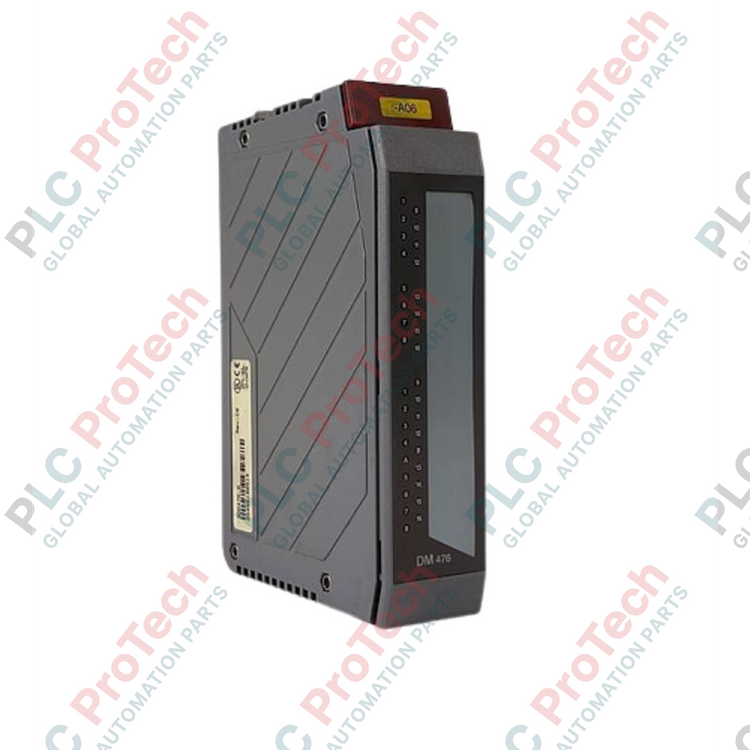

يُعد 3DM476.6 (3DM4766) وحدة رقمية مختلطة عالية الكثافة من سلسلة B&R System 2005، مصممة لتوفير واجهة متعددة الاستخدامات لكل من بيئات الإشارات 24 فولت تيار مستمر و24 فولت تيار متردد. تتميز هذه الوحدة بـ 16 مدخلًا رقميًا ومرحلة خرج ذات تيار عالي مصنفة عند 0.4 أمبير لكل قناة، مما يجعلها حلاً مثاليًا لمهام الأتمتة متوسطة إلى كبيرة الحجم التي تتطلب مزيجًا من الاستشعار والتشغيل في فتحة واحدة. قدرتها على التعامل مع فولتيات التيار المتردد والمستمر تجعلها ذات قيمة خاصة لترقيات المصانع القديمة والآلات المعقدة حيث تتعايش فولتيات تحكم مختلفة. تم تصنيعها بمعيار حماية IP20، مما يضمن أداءً مستقرًا في خزائن التحكم المركزية لتطبيقات تتراوح من أنظمة التدفئة والتهوية وتكييف الهواء الصناعية إلى خطوط التجميع الآلية.

التكوين الفني

تم تصميم بنية 3DM476.6 بعزل كهربائي قوي لحماية وحدة المعالجة المركزية والحفاظ على سلامة الإشارة. على الرغم من عدم وجود عزل بين القنوات، تتميز الوحدة بعزل شامل للمجموعات بين مجموعات المدخلات ومجموعات المخرجات. يتم تقسيم إدارة الطاقة بين استهلاك داخلي قدره 2.5 واط عند 5 فولت تيار مستمر (جانب المنطق) ومصدر طاقة خارجي 24 فولت يستهلك 2.0 واط. مرحلة الخرج مصنفة خصيصًا عند 0.4 أمبير، مما يوفر طاقة كافية لتشغيل الصمامات الكهرومغناطيسية الصناعية، والمفاتيح الكهربائية، ومصابيح الإشارة مباشرة. يتبع تصميمها الميكانيكي معيار System 2005، مما يضمن تثبيتًا آمنًا واتصالًا موثوقًا عبر اللوحة الخلفية داخل الرف.

المواصفات الفنية

الأسئلة الفنية المتكررة

هل يدعم 3DM476.6 العزل المستقل لكل قناة؟

لا، تستخدم الوحدة عزل المجموعات. هذا يعني أنه بينما تكون مجموعات المدخلات معزولة عن بعضها البعض وعن مجموعات المخرجات، تشترك القنوات الفردية داخل نفس المجموعة في نقطة مرجعية مشتركة. هذا التصميم يحسن استخدام المساحة مع توفير حماية كافية ضد الارتفاعات المفاجئة في الجهد بين الأقسام الوظيفية المختلفة.

هل يمكنني استخدام هذه الوحدة لتبديل الأحمال التيار المستمر والمتردد؟

المدخلات مصنفة لكل من إشارات 24 فولت تيار مستمر و24 فولت تيار متردد، مما يوفر مرونة ممتازة لأجهزة الاستشعار الميدانية. ومع ذلك، تحقق دائمًا من أن حمل الخرج لا يتجاوز تصنيف 0.4 أمبير لكل قناة لتجنب الإجهاد الحراري على محركات الخرج.

ما هي مصادر الطاقة المطلوبة لتشغيل هذه الوحدة؟

تتطلب الوحدة مصدرين للطاقة: 5 فولت تيار مستمر داخلي يتم توفيره عبر اللوحة الخلفية لنظام 2005 لعمليات المنطق، ومصدر خارجي 24 فولت لدارات الإدخال/الإخراج وطاقة المشغلات.

دليل الهندسة والتركيب

• إدارة الحرارة في سيناريوهات الحمل العالي: عند تشغيل عدة مخارج بحد 0.4 أمبير في نفس الوقت، قد يزداد إجمالي تبديد الطاقة. تأكد من وجود تهوية كافية في خزانة التحكم. إذا تم تركيب الوحدة في منطقة ذات تدفق هواء محدود، فكر في تقليل تيار الخرج أو ترك فجوة صغيرة بين الوحدات ذات الطاقة العالية لمنع ارتفاع درجة الحرارة الموضعية.

• ممارسات التوصيل والعزل: نظرًا لعدم وجود عزل بين القنوات، تأكد من أن جميع أجهزة الاستشعار المتصلة بمجموعة مدخلات واحدة تشترك في أرضي متوافق أو جهد مشترك. قد يؤدي خلط مصادر طاقة غير متوافقة داخل مجموعة معزولة واحدة إلى حدوث دوائر أرضية أو تلف المعدات.

• تركيب الوحدة على اللوحة الخلفية والتأريض: بالنسبة لوحدات System 2005، تأكد من إدخال الوحدة بالكامل وتشديد البراغي المثبتة بشكل صحيح. تعتمد الوحدة على نظام التأريض في الرف للحماية من التداخل الكهرومغناطيسي؛ تأكد من ربط سكة DIN أو إطار الرف بالأرضي الوظيفي الرئيسي للآلة.
