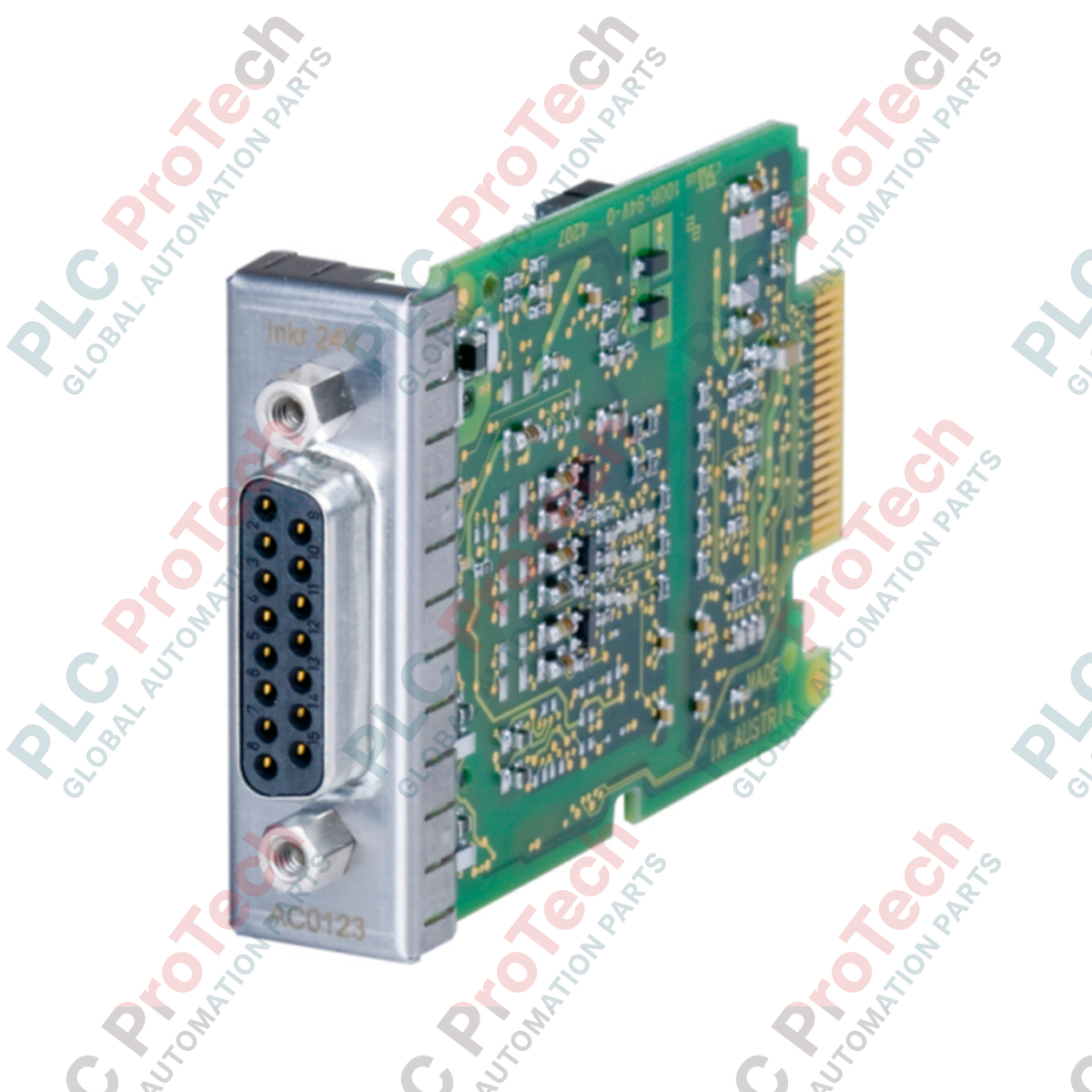

وحدة إضافية لواجهة مشفّر تزايدي ACOPOSmulti B&R ‏8BAC0123.002-1

وصف المنتج وتطبيقاته

إن  8BAC0123.002-1 (8BAC0123.002-1) هو وحدة إضافية عالية الأداء لواجهة مشفّر تزايدي، مصممة لنظام التشغيل ACOPOSmulti من B&R. وقد صُممت للتحكم الدقيق في الحركة ضمن القطاعات التي تتطلب أداءً عالياً، مثل تصنيع السيارات والتغليف عالي السرعة ومعالجة المعادن، وتربط هذه الوحدة بين مستشعرات المجال ومعالج التشغيل. وهي تدعم الإشارات أحادية الطرف بجهد 24 VDC والإشارات التفاضلية بجهد 24 VDC، ما يضمن معالجة موثوقة للتغذية الراجعة حتى في البيئات عالية التداخل. ويسهم دمج هذه الوحدة في بنية التحكم بالحركة في التخلص من تأخر الإشارة، وتحسين دقة تحديد الموضع بحلقة مغلقة، وتقليل التوقفات غير المتوقعة للآلة بشكل ملحوظ أثناء التشغيل المستمر.

البنية التقنية الأساسية

تتميز هذه الوحدة الإضافية بواجهة محسّنة عتادياً تُركّب مباشرةً في وحدات العاكس ACOPOSmulti. وباستخدام موصل DSUB ذكري ذي 15 طرفاً على جانب الوحدة، تضمن اتصالاً آمناً ومقاوماً للاهتزاز مناسباً للآلات الصناعية. وتتضمن البنية المدمجة مصابيح LED للحالة UP/DN، ما يتيح لفنيي الصيانة تشخيصاً بصرياً فورياً لنشاط إشارة المشفّر. ولإدارة طاقة المستشعر، توفر الوحدة جهداً خرجاً مستقراً قدره 24 VDC مع حد تفاوت قدره موجب أو سالب 10%، وبقدرة تحميل تصل إلى 300 mA لتشغيل المشفّرات التزايدية المتصلة مباشرةً دون الحاجة إلى مصادر طاقة مساعدة خارجية.

مؤشرات الأداء التقني

الأسئلة الشائعة التقنية

هل يمكن لـ 8BAC0123.002-1 التعامل مع الإشارات التفاضلية بجهد 5 V؟

لا. صُممت هذه الوحدة حصراً للإشارات أحادية الطرف بجهد 24 V والإشارات التفاضلية بجهد 24 V. وسيؤدي توصيل مشفّر بجهد 5 V مباشرةً إلى فشل اكتشاف الإشارة أو عدم كفاية مستويات الجهد.

إلى ماذا تشير مصابيح LED المدمجة UP/DN أثناء تشغيل النظام؟

تشير مصابيح LED ‏UP/DN إلى حالة العد الاتجاهي لواجهة المشفّر. وتومض أو تتغير درجة سطوعها استناداً إلى إشارات الدوران إلى الأمام (Up) أو العكس (Down)، ما يتيح استكشاف الأعطال المادي في حلقة المشفّر بسرعة.

هل يمكن تبديل هذه الوحدة أثناء التشغيل السريع بينما يكون مشغل ACOPOSmulti مزوداً بالطاقة؟

لا. يجب عزل مصدر الطاقة الرئيسي ومصدر الطاقة المساعد بجهد 24 VDC عن مشغل ACOPOSmulti تماماً قبل تركيب الوحدة الإضافية أو إزالتها، لمنع حدوث تلف دائم في شرائح ASIC الداخلية.

هندسة المجال وبروتوكولات التركيب

• معايير التدريع والتأريض: لمنع التداخل الكهرومغناطيسي (EMI) من تعطيل إشارات المشفّر عالية التردد، يجب استخدام كابلات مزدوجة التدريع ومجدولة الأزواج لجميع مسارات الإشارة التفاضلية بجهد 24 V. وصّل التدريع الخارجي بالكامل بالهيكل المعدني لموصل DSUB ذي 15 طرفاً لتوفير مسار منخفض الممانعة إلى تأريض النظام.

• الامتثال للإدارة الحرارية: على الرغم من أن الوحدة تعمل عند حد أقصى يبلغ 55 درجة مئوية، فإن تشغيلها بالقرب من هذا الحد يقلل من عمر المكونات الداخلية. حافظ على تدفق هواء حر حول خزانة مشغل ACOPOSmulti، مع ضمان بقاء درجة حرارة الحيز المحيط ضمن النطاق الاسمي من 5 إلى 40 درجة مئوية.

• عزم التثبيت الميكانيكي: عند إدخال الوحدة في فتحة المشغل، تأكد من استقرارها بمحاذاة موصل اللوحة الخلفية. أحكم ربط براغي تثبيت الوحدة بعزم محدد قدره 0.4 Nm لمنع تغيرات مقاومة التلامس الناتجة عن اهتزازات الآلة.
