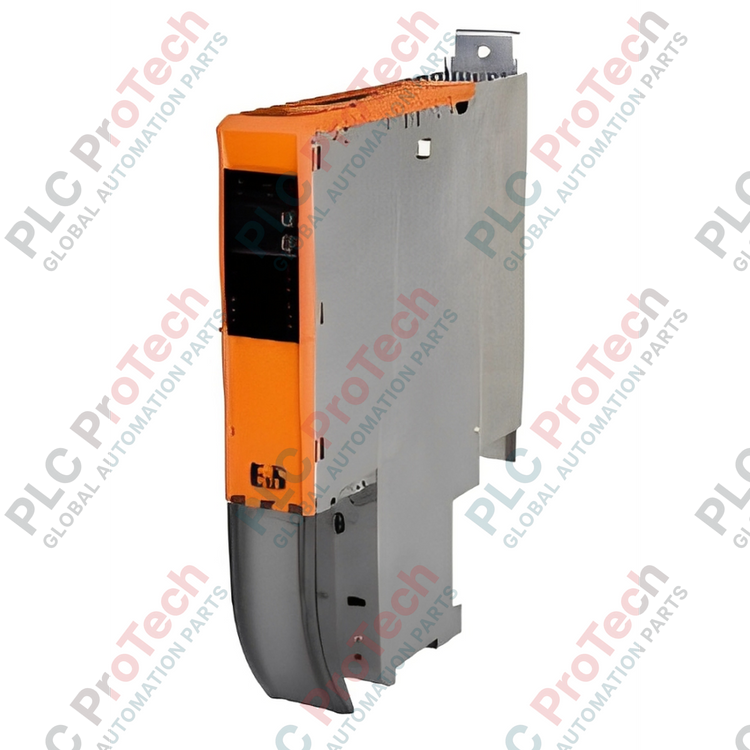

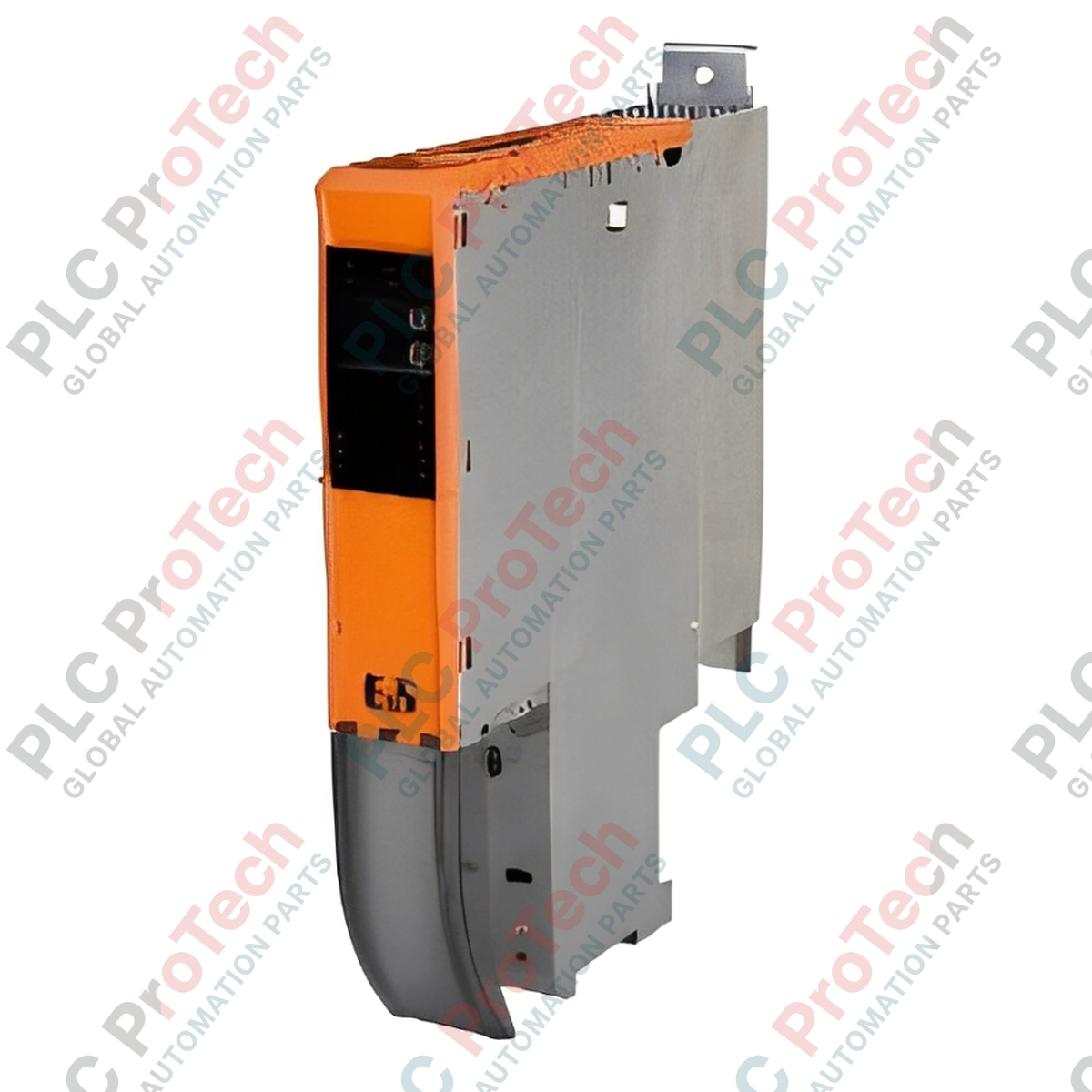

وحدة عاكس ثنائية المحور ACOPOSmulti ‏B&R 8BVI0014HWD0.000-1

نظرة عامة على بنية النظام

إن 8BVI0014HWD0.000-1 (8BVI0014HWD0.000-1) هي وحدة عاكس مؤازر متعددة المحاور عالية الكفاءة، طورتها شركة B&R Industrial Automation ضمن منصة محركات ACOPOSmulti المعيارية. وبفضل تصميم تحكم مستقل بمحورين، يوفر هذا المضخم الرقمي المثبت على الجدار تيارًا مستمرًا مدمجًا يبلغ 1.9 أمبير لكل محور، مما يحسن الاستفادة من مساحة اللوحة والكفاءة الحرارية. وفي تطبيقات الحركة الدقيقة المتطلبة—مثل خطوط الالتقاط والوضع لأشباه الموصلات، ومصفوفات تغليف الحاويات الطبية، ومصفوفات إبر النسيج عالية السرعة، والمحاور الثانوية الروبوتية المنسقة—تحافظ 8BVI0014HWD0.000-1 على التزامن المطلق للمسار وتقلل من فترات التوقف غير المتوقعة بفضل مزامنة POWERLINK في الوقت الفعلي، ووظائف الأمان المعتمدة على العتاد، ومشاركة طاقة ناقل التيار المستمر المركزية. وتمكّن مرحلة إدارة الطاقة المتقدمة فيها من الاقتران المباشر بوحدات إمداد الطاقة ACOPOSmulti القياسية لاسترداد طاقة الكبح التجديدي وإعادة توزيعها أصليًا.

التهيئة التقنية والمنطق الداخلي

تدمج هذه الوحدة ثنائية المحور مرحلتي عاكس معزولتين بالكامل في هيكل مادي واحد، وتشتركان في نقطة توصيل مشتركة بشبكة قضبان ناقل التيار المستمر المركزية.

• توافق ديناميكي مع ناقل التيار المستمر: تمت معايرته للعمل ضمن نطاق واسع من جهد ناقل التيار المستمر يمتد من 260 إلى 800 فولت تيار مستمر، مع التكيف بسلاسة مع تقلبات مصدر الطاقة المحلية.

• تغذية دقيقة لمنطق النواة: تستخدم تغذية دخل داخلية منظمة بجهد 25 فولت تيار مستمر لإلكترونيات منطق التحكم. يتكيف الجهد الداخلي وفق ملف شحن ناقل التيار المستمر للحفاظ على هوامش تشغيل آمنة (25 فولت تيار مستمر × (UDC / 315) من 260 إلى 315 فولت تيار مستمر، ويستقر عند 24 فولت تيار مستمر +/- 6% حتى 800 فولت تيار مستمر).

• سعة ناقل مدمجة: مزودة بمصفوفة سعة دخل داخلية تبلغ 23.5 ميكروفاراد لتقليل تموجات الجهد عالية التردد الناتجة عن مراحل الخرج IGBT سريعة التبديل.

• حماية إلكترونية ذات إعادة ضبط تلقائية: مزودة بمصهر إلكتروني نشط بطيء الانصهار بقدرة 250 مللي أمبير، يُعاد ضبطه تلقائيًا بمجرد إزالة حالات زيادة التيار الموضعية أو الأعطال الحرارية، مما يلغي وقت التوقف اللازم لاستبدال المصهر الفعلي.

المعلمات التقنية

الأسئلة الشائعة حول التكامل الصناعي

ما الميزة الوظيفية التي يوفرها تصميم العاكس المستقل ذي المحورين مقارنةً بوحدات المحور الواحد المنفصلة؟

يضم تكوين المحورين مرحلتي عاكس رقمي مستقلتين تمامًا داخل حاوية مادية واحدة، مع استخدام نقطة توصيل واحدة بقضيب ناقل التيار المستمر المشترك. ويقلل هذا التصميم المساحة الإجمالية اللازمة للتركيب بنسبة تصل إلى 50% مقارنةً بالوحدات المنفردة، كما يتيح موازنة الطاقة الداخلية مباشرةً: فعندما يتباطأ أحد المحورين، يمكن استخدام طاقته التجديدية فورًا بواسطة المحور المجاور الذي يعمل بالمحرك، من دون إعادة توجيه الطاقة عبر وحدة مصدر الطاقة المركزية.

كيف يتعامل المُشغِّل مع درجات حرارة التشغيل القصوى التي تصل إلى 55 درجة مئوية؟

تُحدَّد سعة التيار المستمر الاسمية البالغة 1.9 أمبير لظروف الهواء المحيط حتى 40 درجة مئوية. وإذا ارتفعت درجة الحرارة الداخلية لحاوية التحكم متجاوزةً هذا الحد لتصل إلى السقف المطلق البالغ 55 درجة مئوية، فتتحول الوحدة إلى منحنى خفض حراري. وتعمل البرمجية الثابتة الداخلية على تحديد تيار الخرج الأقصى وتحويل حدود تردد الحامل لتقليل خسائر التبديل وحماية وصلات السيليكون الداخلية لـ IGBT من الانهيار الحراري.

ما شهادات السلامة المحددة التي يعيّنها رمز التهيئة "AS" في هذه الوحدة؟

يشير تعيين "AS" إلى "السلامة المتقدمة" أو معلمات السلامة الوظيفية المدمجة. وهذا يعني أن عتاد العاكس مزود بمدخلين فعليين مستقلين ثنائيي القناة لتنفيذ وظائف السلامة مثل إيقاف العزم الآمن (STO) أو الإيقاف الآمن 1 (SS1) مباشرةً على مستوى وحدة القيادة، بما يستوفي معايير SIL 3 / PL e الدولية من دون استخدام ملامسات سلامة خارجية.

إرشادات التشغيل الميداني والسلامة

تركيب الخزانة رأسيًا ومسارات تدفق الهواء

ركّب وحدة ACOPOSmulti باتجاه رأسي تمامًا على لوحة فرعية معدنية مسطحة وغير قابلة للاشتعال، باستخدام مشابك حوامل التثبيت الجداري الخاصة بالمصنع. لضمان مرور الحمل الحراري الطبيعي والقسري للهواء بشكل كافٍ عبر قنوات التبريد الداخلية عالية الكثافة، حافظ على منطقة خلوص أمان ثابتة لا تقل عن 50 مم أعلى مبيت وحدة القيادة وأسفله. أبقِ هواء الخزانة الداخلي المحيط تحت الغلاف الاسمي البالغ 40 درجة مئوية.

بروتوكول عزم ربط قضيب ناقل التيار المستمر والعزل

عند تشبيك قضبان ناقل التيار المستمر النحاسية المشتركة بين وحدات ACOPOSmulti المتجاورة، تأكد من إحكام ربط جميع براغي تثبيت الأطراف وفق مواصفات عزم الربط الواردة في دليل المصنع. تؤدي التوصيلات المفكوكة إلى مقاومة تلامس موضعية، مما يسبب نقاطًا ساخنة شديدة وأعطال تموّج في ناقل التيار المستمر. لا تعمل مطلقًا على توصيلات قضبان الناقل قبل التحقق باستخدام مقياس رقمي متعدد من أن جهد ناقل التيار المستمر قد تفرغ بالكامل إلى أقل من 42 فولت تيار مستمر بعد إيقاف الطاقة الرئيسية.

مخطط تأريض درع كابل المحرك

مرّر كابلات خرج محرك PWM عالي التردد وخطوط تغذية راجعة منخفضة الجهد للمشفّر عبر مجاري أسلاك مستقلة تفصل بينها مسافة لا تقل عن 200 مم. وصّل الدرع النحاسي المجدول لكابل طاقة المحرك بالأرضي على كامل محيطه بزاوية 360 درجة عند لوحة التأريض المدمجة في وحدة القيادة، باستخدام مشابك معدنية منخفضة الممانعة. يوجّه هذا الإعداد تيارات التسرب ذات النمط المشترك مباشرةً إلى الأرض، مما يحمي شبكات الاتصالات القريبة وحلقات المستشعرات من تشويش التداخل الكهرومغناطيسي.
