الشركة المصنعة: B&R
رقم المنتج: AT4222
Country of origin:الولايات المتحدة
نوع المنتج: مستشعر درجة الحرارة
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1500ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

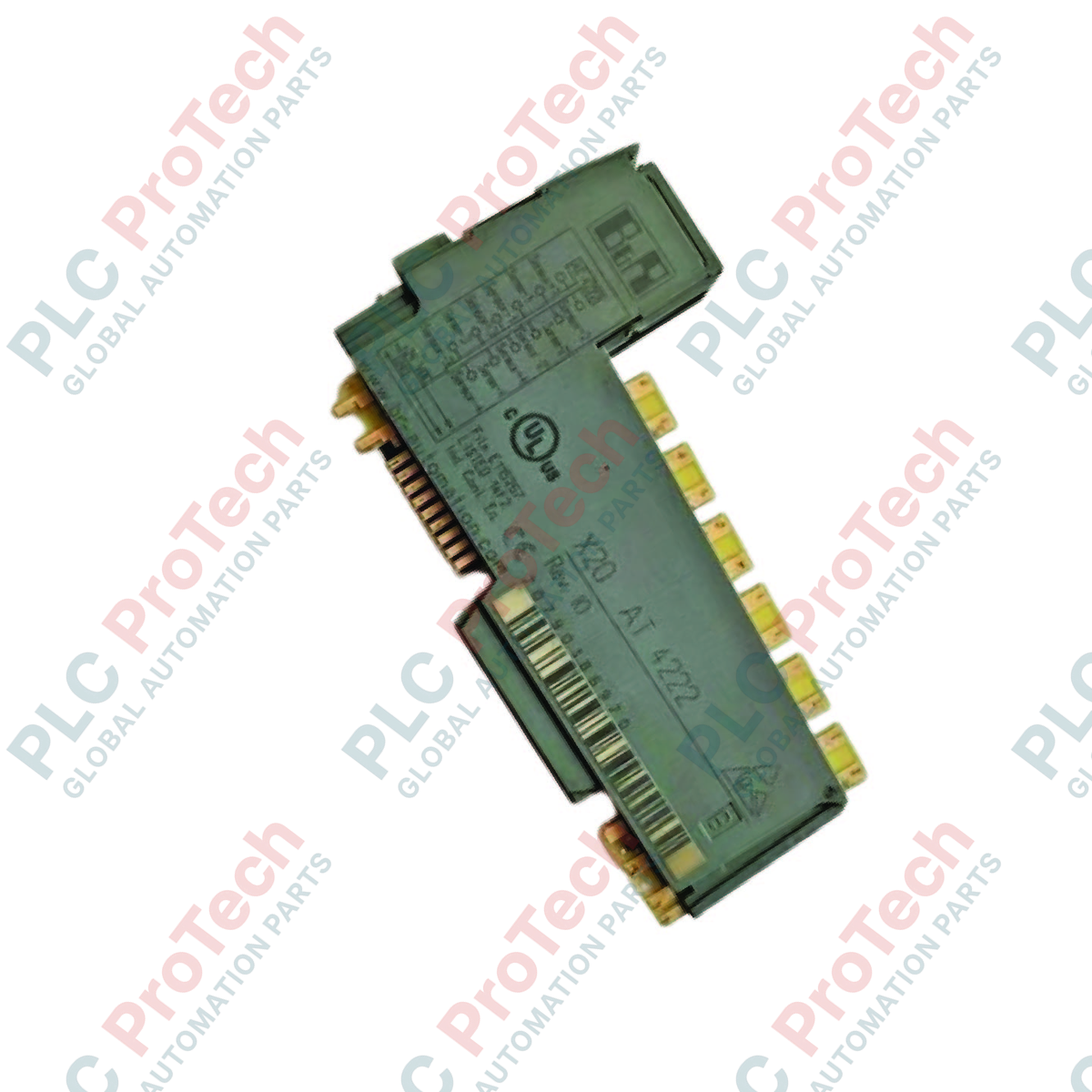

إن وحدة إدخال مستشعر درجة الحرارة الصناعية AT4222 (AT4222) طُوّرت لمنصة الأتمتة المعيارية B&R X20 System. صُممت لتوفير مراقبة حرارية مستقرة وعالية الدقة في بيئات المعالجة الصعبة، مثل آلات بثق البلاستيك، وحلقات بسترة الأغذية والمشروبات، والمفاعلات الكيميائية، وأفران التجفيف الصناعية، وتعالج هذه الوحدة تغيرات الميكروفولت أو المقاومة الواردة من المستشعرات الحرارية المركبة ميدانيًا. وتحول مدخلات المستشعر التناظرية الخام إلى تدفقات بيانات رقمية حتمية لوحدة التحكم الرئيسية. ومن خلال تطبيق دوائر ترشيح متخصصة وكبح للضوضاء على اللوحة، تلغي الوحدة تذبذب القياس الناتج عن عناصر التسخين عالية القدرة المجاورة أو مغيرات التردد (VFDs)، مما يمنع الانفلات الحراري ويحمي معدات الإنتاج الحيوية من حالات التوقف التشغيلي غير المخطط لها.
تحمل وحدة واجهة درجة الحرارة هذه رمز B&R الرسمي 0x1BA7، وتتميز ببنية تشخيصية مزدوجة الطبقات تجمع بين مؤشرات LED المادية للأجهزة وسجلات البيانات التي يمكن الوصول إليها برمجيًا. ويمكن للفنيين التحقق فورًا من سلامة النظام من خلال مؤشرات LED المحلية التي تعرض الحالة التشغيلية الحالية للوحدة، ووظائف الإدخال/الإخراج لكل قناة، وأخطاء التشغيل الإجمالية. وصُممت الوحدة لتحقيق التوازن الأمثل للطاقة ضمن مجموعة قضبان الإدخال/الإخراج، إذ تستهلك 0.01 W فائقة الانخفاض من خطوط منطق ناقل اللوحة الخلفية، وبحد أقصى 1.1 W من قضيب طاقة الإدخال/الإخراج الداخلي. ويتوافق الغلاف المادي مع تصنيف الحماية IP20، مما يضمن تصميمًا آمنًا ضد ملامسة الأصابع عند تثبيته بصورة صحيحة في كتلة قاعدة طرفية مطابقة.
| معلمة النظام | المواصفة الهندسية |
| الطراز | AT4222 |
| العلامة التجارية | B&R (Bernecker + Rainer) |
| فئة الوحدة | قياس درجة الحرارة في نظام X20 |
| رمز B&R | 0x1BA7 |
| الحماية من دخول الأجسام | IP20 |
| استهلاك طاقة الناقل | 0.01 W |
| مصدر طاقة الإدخال/الإخراج الداخلي | 1.1 W |
| تشخيص الأجهزة | مؤشرات LED لحالة الوحدة، والتشغيل/الخطأ، والمدخلات |
| التشخيص البرمجي | بايتات حالة القنوات الداخلية عبر Automation Studio |
| حدود رطوبة التشغيل | من 5 إلى 95% دون تكاثف |
| نطاق درجة حرارة التخزين | من -25 إلى 55 درجة مئوية |
| بلد المنشأ | النمسا |
| وزن الشحن الإجمالي | 1.5 كجم (مغلف بدرع للحماية من التفريغ الكهروستاتيكي) |
كيف تُبلغ وحدة AT4222 عن عطل انقطاع الدائرة أو تلف المستشعر؟
إذا انقطع سلك المستشعر الميداني أو تعرض لضرر ميكانيكي، تقفز مقاومة القناة متجاوزة الحد الأقصى للإدخال. ويحدد المنطق الداخلي هذه الحالة فورًا، ويرسل رمز خطأ محددًا إلى وحدة المعالجة المركزية الرئيسية عبر ناقل النظام، ويضيء مؤشر LED الأحمر لخطأ القناة، مما يتيح استكشاف الأخطاء وإصلاحها بسرعة.
هل يمكن تبديل هذه الوحدة أثناء التشغيل بينما تكون بقية رف X20 نشطة؟
نعم، شريطة أن تدعم قاعدة أطراف X20 الأساسية التبديل أثناء التشغيل. ويمكنك إخراج الوحدة النشطة وإدخالها دون فصل الطاقة عن قطاع الإدخال/الإخراج بالكامل. ومع ذلك، سيسجل البرنامج التطبيقي رمز عطل في اتصال الإدخال/الإخراج لهذه القنوات المحددة إلى أن تتم تهيئة الوحدة الجديدة.
ما الأثر العملي لتصنيف الحماية IP20 على تخطيط التركيب؟
يشير تصنيف IP20 إلى الحماية من الأجسام الصلبة الأكبر من 12.5 مم (مثل الإصبع)، لكنه لا يوفر أي حماية من تسرب السوائل أو الغبار الموصل المحمول جوًا. لذلك، يجب دائمًا تركيب هذه الوحدة داخل حاوية صناعية محكمة الإغلاق مصنفة IP54 أو أعلى.
حماية الإشارة ومسارات التوجيه: تعمل إشارات مستشعرات الحرارة عند مستويات جهد أو مقاومة منخفضة للغاية، وهي شديدة التأثر بالتداخل الكهرومغناطيسي (EMI). استخدم كابلات أجهزة قياس محمية ومجدولة الأزواج لجميع مسارات المستشعرات، ووجّه هذه الخطوط في صوانٍ مخصصة للأسلاك منخفضة الجهد، مع فصلها عن أسلاك محركات التيار المتردد عالية الجهد بمسافة لا تقل عن 30 سم.
مقاومة الأطراف والتحكم في التعويض: تأكد من أن جميع الأطراف المجردة لأسلاك المستشعر نظيفة وخالية من الأكسدة قبل تثبيتها في كتلة الأطراف. إذ تضيف التوصيلات غير المحكمة مقاومة نقطية غير مرغوبة إلى حلقة القياس، مما يسبب انحيازًا موجبًا دائمًا في قراءة درجة الحرارة ويشوّه دقة حلقة التحكم.
تثبيت الوحدة وتأريض القاعدة: مرّر وحدة AT4222 عموديًا داخل كتلة الأطراف القاعدية المطابقة لها من X20 حتى تتشابك ألسنة القفل البلاستيكية بإحكام مع صدور نقرة واضحة. وتأكد من توصيل قضيب DIN الذي يحمل التجميعة بشكل صحيح بمستوى التأريض المركزي للحاوية الكهربائية، لتوفير مسار منخفض الممانعة لدروع الكابلات.
