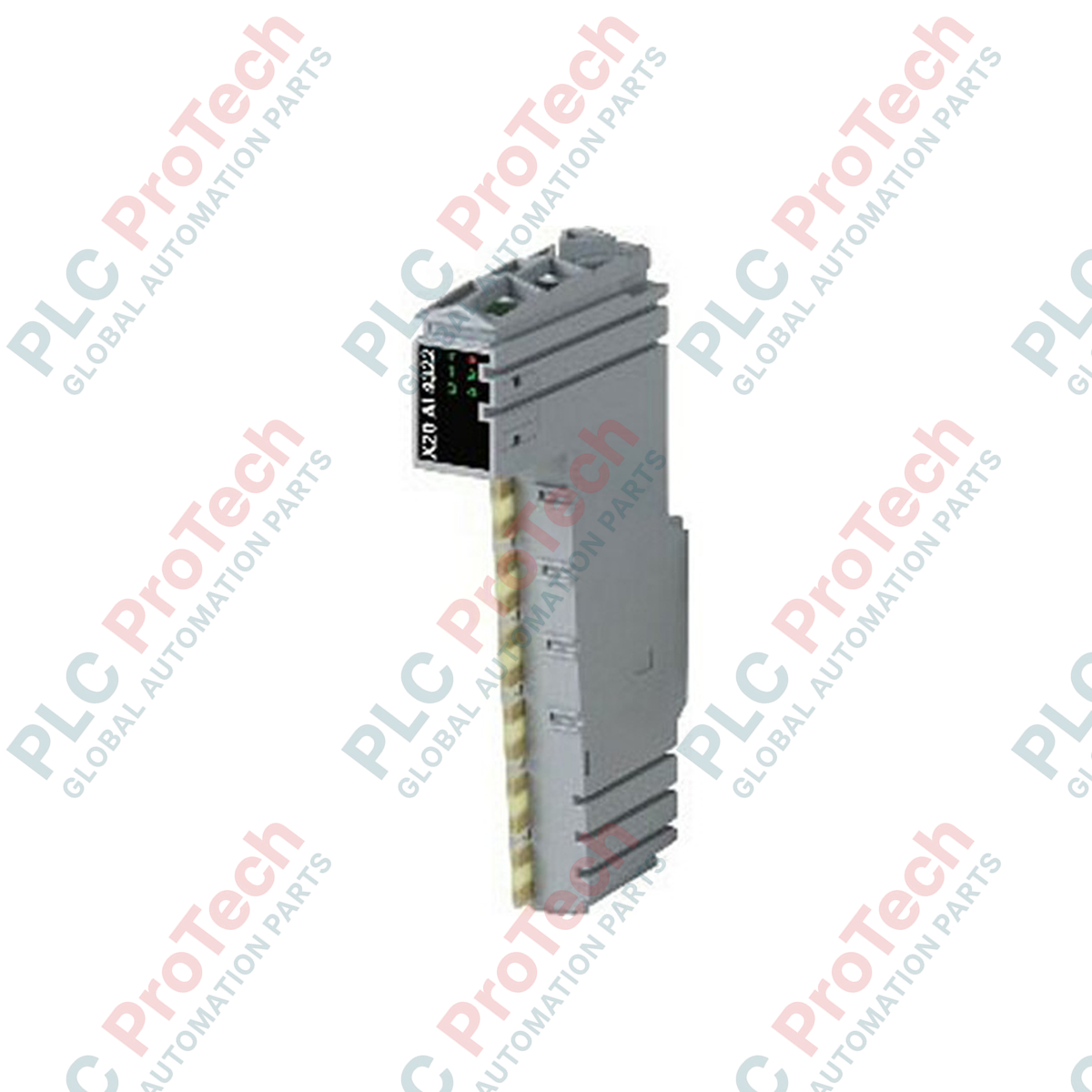

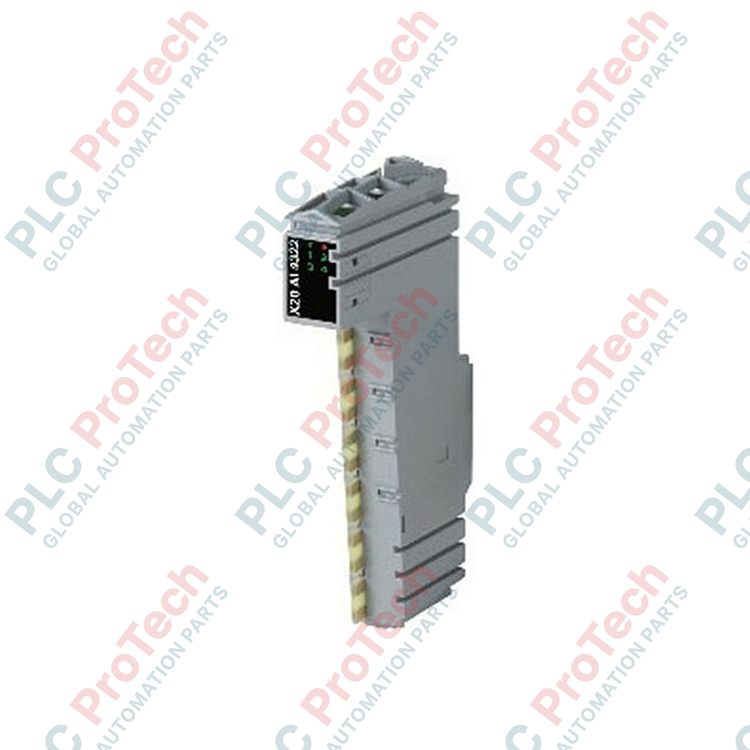

وحدة إدخال تناظرية لنظام B&R X20AI4322 X20

نظرة عامة فنية

B&R X20AI4322 (X20AI4322) هو وحدة إدخال تناظرية عالية الكثافة بأربع قنوات مصممة لمعالجة حلقات التيار الصناعية ضمن بيئة نظام X20 القياسية. تم تطويره للنشر في شبكات التحكم المعقدة مثل مرافق المعالجة الكيميائية، ومحطات معالجة النفط والغاز، وخطوط التصنيع الآلية، حيث يتعامل هذا الجهاز مع تتبع قياس أجهزة الاستشعار بدقة للحفاظ على استقرار النظام والقضاء على توقف الخط غير المتوقع. تتميز الوحدة بأربعة مداخل تفاضلية معزولة مصممة لقياس حلقات التحكم التناظرية القياسية من 0 إلى 20 مللي أمبير و4 إلى 20 مللي أمبير. مع دقة محول رقمي 12-بت وزمن تحويل إجمالي سريع يبلغ 400 ميكروثانية عبر جميع القنوات النشطة، توفر هذه الوحدة ترجمة بيانات ميدانية في الوقت الحقيقي مباشرة على نسيج اللوحة الخلفية عالية السرعة X2X Link.

التكوين الفني

يركز الهيكل الكهربائي الداخلي ومسار فحص القياس عن بُعد في وحدة الإدخال/الإخراج هذه على وضوح الإشارة وتشخيص قوي:

• مرحلة الإدخال التفاضلي: تستخدم قياس فرق الجهد الحقيقي عبر المقاومات الدقيقة الداخلية، مما يوفر رفضًا متفوقًا لوضع المشترك مقارنة بمخططات التأريض أحادية الطرف.

• تحديد القياس عن بُعد المدمج: يحتوي على رمز تعريف B&R مدمج دائم في المصنع (0xCAB3)، مما يسمح لوحدة المعالجة المركزية الرئيسية العليا بتنفيذ التحقق التلقائي من الأجهزة والمصافحة عند التبديل الساخن.

• مصفوفة تشخيص شاملة: مزودة بمؤشرات حالة LED محلية مجمعة مباشرة على الغلاف الأمامي لتوفير تأكيد بصري على:

• وظيفة الإدخال/الإخراج: تتبع حالة الإشارة في الوقت الحقيقي لكل قناة على حدة.

• حالة التشغيل: مرحلة وقت التشغيل الحالية للميكروكنترولر المحلي.

• حالة الوحدة: تحذير فوري من أعطال اتصال الحافلة أو أعطال الأجهزة الداخلية.

• تحويل متعدد القنوات متزامن: يكمل المضاعف المدمج للمحول التناظري إلى الرقمي دورة مسح كاملة لجميع الحلقات الأربع للتيار كل 400 ميكروثانية، مما يقلل من تأخر الطور في تطبيقات التحكم المغلقة عالية السرعة.

المواصفات الفنية

الأسئلة الشائعة للتطبيقات الصناعية

• كيف يتعامل X20AI4322 مع حالة انقطاع السلك في حلقة 4 إلى 20 مللي أمبير؟

  عندما يتم تكوين قناة لنطاق 4 إلى 20 مللي أمبير القياسي، تراقب الوحدة عتبة التيار الأساسية. إذا انقطع سلك ميداني أو فشل جهاز استشعار، ينخفض التيار إلى أقل من مستوى 4 مللي أمبير الحرج. تسجل الوحدة حالة خطأ انقطاع السلك، تومض LED الخطأ للقناة المقابلة، وتحدث سجل حالة الإدخال/الإخراج على وحدة التحكم الرئيسية لتفعيل إجراءات الطوارئ الآمنة.

• هل يمكن لهذه الوحدة قياس مصادر التيار أحادية الطرف؟

  نعم. بينما تتميز الوحدة بمداخل تفاضلية عالية الأداء لإلغاء حلقات الأرض، يمكنها استيعاب مصادر التيار أحادية الطرف. لتنفيذ هذا التكوين، قم بتوصيل الطرف السالب (COM) للقناة المحددة مباشرة إلى نقطة المرجع الأرضي المشترك لمصدر طاقة المستشعر الخارجي.

• ما فائدة رمز تعريف الأجهزة 0xCAB3؟

  رمز التعريف الفريد (0xCAB3) يسمح لبيئة برنامج B&R Automation Studio بالاستعلام الديناميكي عن رف الإدخال/الإخراج أثناء بدء التشغيل. إذا وضع فني ميداني وحدة خاطئة في الفتحة المخصصة أثناء الصيانة، يكتشف المعالج المركزي عدم تطابق المعرف ويوقف الناقل، مما يمنع تلف الأجهزة المحتمل أو فساد حلقة التحكم.

توجيهات الهندسة الميدانية والتركيب

خطر التحميل الزائد على حلقة التيار: لا تقم أبدًا بتطبيق مصدر جهد مباشر عبر أطراف الإدخال بدون مقاوم محدد للتيار أو حلقة استشعار نشطة. تطبيق جهد مفرط سيؤدي إلى تحميل زائد على المقاومات الدقيقة الداخلية، مما يسبب ضررًا حراريًا دائمًا وفقدان المعايرة على تلك القناة المحددة.

تعليمات الحماية وفصل الإشارة

استخدم دائمًا كابلات أدوات ملتوية الزوج ومحمية بالنحاس لجميع إشارات التيار التناظري من 4 إلى 20 مللي أمبير. قم بتوجيه كابلات أجهزة الاستشعار التناظرية عبر صواني أسلاك منفصلة أو حجرات معزولة بعيدًا عن محركات التيار المتردد عالية الجهد، والكونتاكتورات، وخطوط إخراج محركات التردد المتغير (VFD). لتحقيق أفضل تخفيف للضوضاء عالية التردد، قم بنزع الغلاف الخارجي للكابل عند نقطة دخول الوحدة وقم بتثبيت جديلة الدرع النحاسية العارية مباشرة على سكة الأرض الوظيفية (FE) باستخدام لوحة إنهاء الدرع القياسية من B&R X20.

تركيب الوحدة ودمج الناقل

قم بمحاذاة كتلة الإلكترونيات X20AI4322 مع وحدة قاعدة ناقل X20 المثبتة مسبقًا. اضغط على الشريحة مباشرة إلى الأسفل في القاعدة حتى تتشابك مشابك القفل البلاستيكية مع صوت نقرة مسموعة على كل من القضبان العلوية والسفلية. تحقق من أن دبابيس موصل الواجهة مستوية تمامًا. لا تجبر الوحدة على القاعدة؛ فقد يؤدي التثبيت غير المحاذي إلى ثني الدبابيس الداخلية المطلية بالذهب الحساسة، مما يفسد الاتصال عبر اللوحة الخلفية أو يقطع نقل الطاقة عبر بقية مقاطع رف الإدخال/الإخراج.
