الشركة المصنعة: B&R
رقم المنتج: X20AO2622
Country of origin:الولايات المتحدة
نوع المنتج: مخرجان بدقة محول رقمي 13-بت (بما في ذلك الإشارة)
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 2000ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

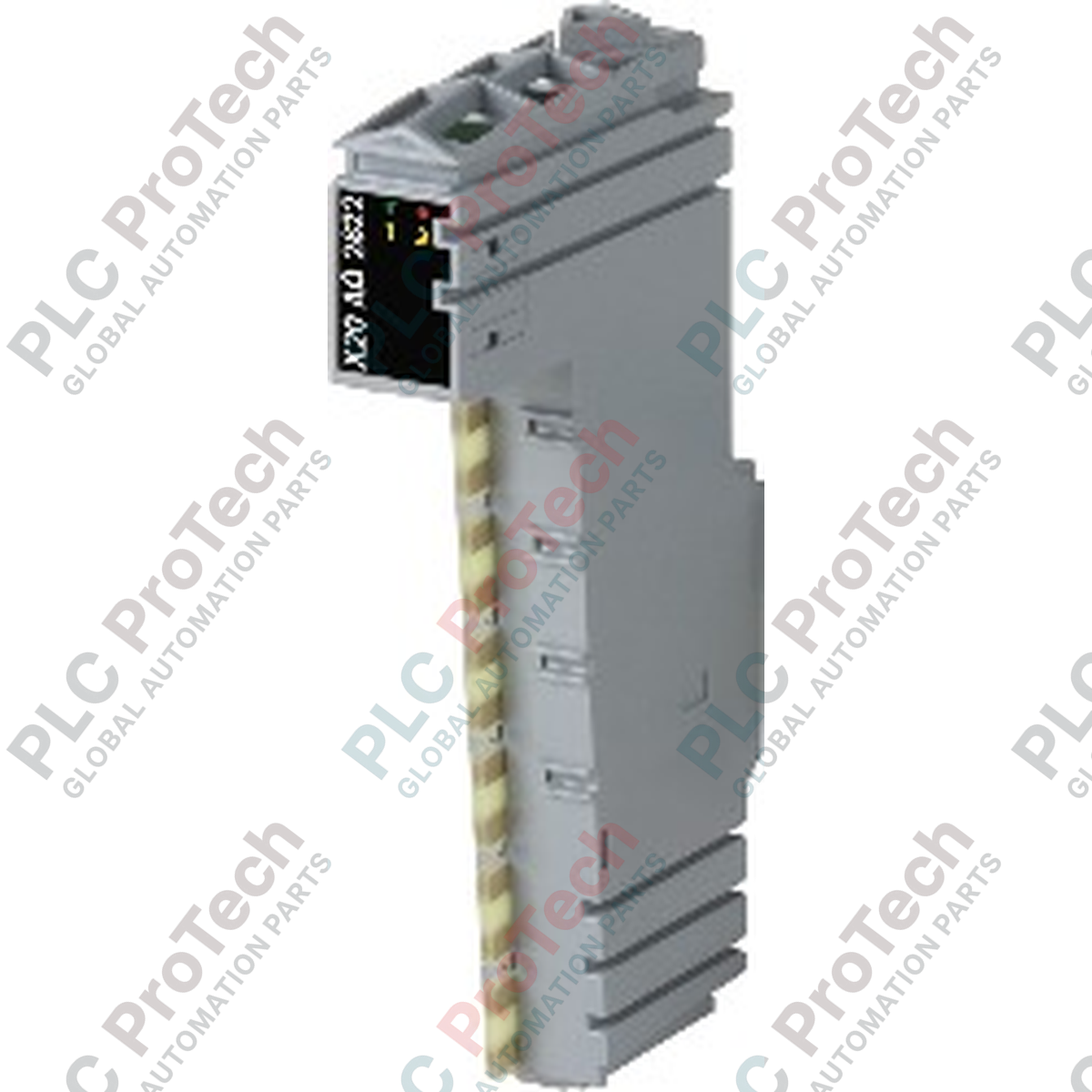

يُعد X20AO2622 (X20 AO 2622) وحدة إخراج تناظرية ذات دقة عالية وقناتين ضمن نظام B&R X20، مصممة لتوفير واجهة إشارة متعددة الاستخدامات في هياكل الأتمتة الصناعية المعقدة. توفر هذه الوحدة القدرة على تشغيل إشارات الجهد (±10 فولت) والتيار (0 إلى 20 مللي أمبير / 4 إلى 20 مللي أمبير)، مما يسمح للمهندسين بالتواصل مع مجموعة واسعة من المشغلات مثل الصمامات النسبية، ومحولات التردد، ووحدات التحكم في العمليات. بفضل دقتها التي تبلغ 13 بت والعزل الكهربائي المدمج بين القناة والحافلة، يضمن X20AO2622 سلامة الإشارة ومقاومة الضوضاء في البيئات الكهربائية القاسية الشائعة في تطبيقات المعالجة الكيميائية، ومعالجة المياه، والتحكم في الحركة.
تم تصميم بنية الوحدة للمرونة والمعالجة السريعة للإشارات، مع استخدام إعداد قابل للبرمجة عبر البرمجيات لأنواع القنوات.
دعم الإشارتين: يمكن للمستخدمين التبديل بين مخرجات الجهد والتيار ببساطة عن طريق استخدام وصلات طرفية مختلفة، مما يلغي الحاجة إلى وحدات أجهزة منفصلة لأنواع الإشارات المختلفة.
تحويل عالي السرعة: تتميز بزمن تحويل يبلغ 200 μثانية لجميع المخرجات، مع فلتر تمرير منخفض من الدرجة الأولى (تردد قطع 10 كيلو هرتز) لتوفير إشارات تناظرية ناعمة ومستقرة.
حماية مدمجة: المخرجات مقاومة للدوائر القصيرة مع تحديد التيار حتى ±40 مللي أمبير، وتحتوي الوحدة على مرحل تمكين داخلي لإدارة سلوك بدء التشغيل ومنع الإشارات غير المنتظمة أثناء تشغيل النظام.
سلامة العزل: توفر عزلًا كهربائيًا بقيمة 500 V_{eff} بين قنوات الإخراج وحافلة النظام الداخلية، مما يحمي اللوحة الخلفية من الاضطرابات الجانبية الميدانية.
| الميزة | التفاصيل |
| النموذج | X20AO2622 |
| العلامة التجارية | B&R Industrial Automation |
| رمز التعريف | 0x1BA2 |
| قنوات الإخراج | 2 تناظرية (جهد أو تيار) |
| نطاق الإخراج | ±10 فولت، 0 إلى 20 مللي أمبير، 4 إلى 20 مللي أمبير |
| الدقة | 13-بت (شاملة الإشارة) |
| زمن التحويل | 200 μثانية |
| مقاومة الحمل (جهد) | ≥ 1 كيلو أوم |
| مقاومة الحمل (تيار) | حد أقصى 600 أوم (الإصدار ≥ J0) |
| درجة حرارة التشغيل (أفقي) | -25 إلى 60 درجة مئوية |
| استهلاك الطاقة (داخلي) | 1.1 W |
| تصنيف الحماية | IP20 |
| وزن الشحن | 2.0 كجم |
كيف أختار بين مخرجات الجهد والتيار في هذه الوحدة؟
يتم الاختيار من خلال التوصيل الفيزيائي إلى أطراف محددة على كتلة طرف X20. كما يلزم التكوين البرمجي لتعيين نوع القناة والنطاق (±10 فولت، 4-20 مللي أمبير، إلخ) ليتوافق مع التوصيل الفيزيائي.
ما هي كتل الأطراف ووحدات الحافلة المتوافقة مع هذه الوحدة؟
تم تصميم X20AO2622 للاستخدام مع كتل الأطراف X20TB06 (6 دبابيس) أو X20TB12 (12 دبوس). يجب تثبيتها على وحدة حافلة X20BM11 للتواصل مع اللوحة الخلفية لنظام X20. يجب طلب هذه الوحدات بشكل منفصل.
كيف تختلف الدقة بين وضع الجهد ووضع التيار؟
دقة المحول الرقمي هي 13-بت شاملة الإشارة. بالتحديد، للجهد هي ±12-بت (1 LSB = 2.441 مللي فولت). أما للتيار فهي 12-بت (1 LSB = 4.883 μأمبير).
توصيل كتل الأطراف: تأكد من توصيل الإشارات إلى الأطراف الصحيحة وفقًا لمخطط التوصيل الخاص بـ B&R. استخدام الطرف الخطأ لحلقة التيار عند التكوين للجهد (أو العكس) قد يمنع إخراج الإشارة أو يسبب خطأ في الوحدة.
التخفيض الحراري عند الارتفاع: بالنسبة للتركيبات التي تزيد عن 2000 متر فوق مستوى سطح البحر، يجب تقليل أقصى درجة حرارة تشغيل محيطة بمقدار 0.5 درجة مئوية لكل 100 متر ارتفاع إضافي لضمان تبديد حرارة كافٍ.
سلامة بدء التشغيل: يضمن المرحل الداخلي للتمكين بقاء المخرجات في حالة آمنة أثناء مرحلة إقلاع الوحدة. تحقق من أن مؤشر LED "تشغيل الوحدة" ثابت باللون الأخضر قبل الاعتماد على إشارة الإخراج التناظرية للتحكم في العمليات الحرجة.
خصائص الفلتر: فلتر التمرير المنخفض المدمج بتردد 10 كيلو هرتز كافٍ لمعظم التطبيقات الصناعية؛ ومع ذلك، بالنسبة لحلقات الحركة عالية السرعة، يجب أخذ زمن الاستقرار البالغ 1 مللي ثانية في الاعتبار عند ضبط حلقة PID الخاصة بالتحكم.
