B&R X20BB80 وحدة قاعدة ناقل النظام X20

نظرة عامة على المنتج

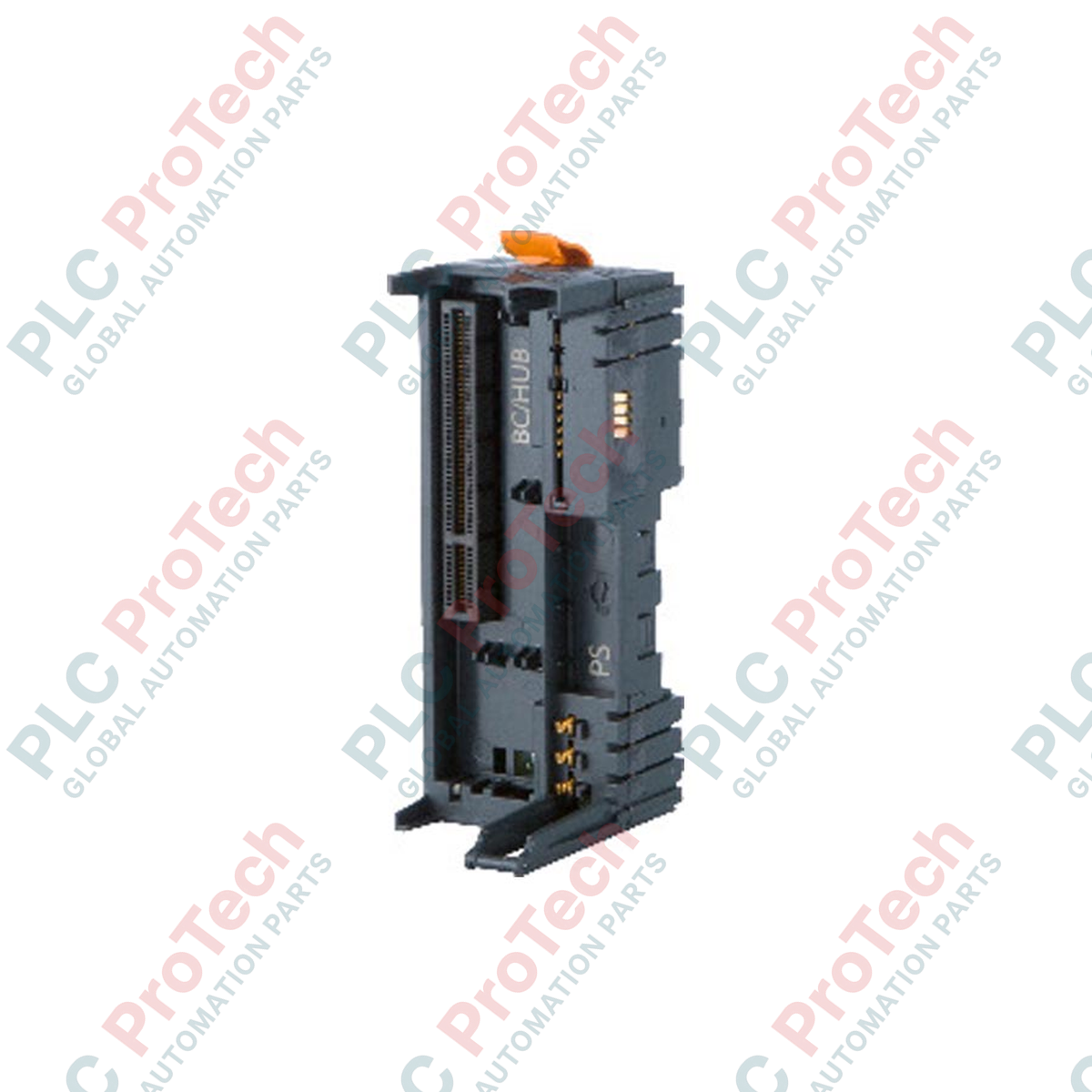

يُعد  X20BB80 (X20BB80) مكوّنًا أساسيًا من مكونات اللوحة الخلفية لنظام B&R X20، وقد صُمم خصيصًا ليكون الأساس الهيكلي والكهربائي لوحدات التحكم في الناقل. توفر وحدة قاعدة الناقل هذه الواجهة الحيوية بين وحدة اتصال ناقل المجال ومصدر الطاقة الداخلي لوحدة التحكم في الناقل، مشكلةً «العمود الفقري» لمحطة الإدخال/الإخراج. وقد صُممت  X20BB80 لأنظمة الأتمتة الصناعية عالية الاعتمادية، وهي ضرورية في البنى اللامركزية واسعة النطاق التي تتطلب توزيعًا متينًا للطاقة ومعدل نقل بيانات عالي السرعة، مثل مراكز التشغيل باستخدام آلات CNC، وأنظمة المستودعات المؤتمتة، ووحدات التحكم المعقدة في العمليات.

التهيئة الفنية

تم تحسين بنية X20BB80 لتوفير الطاقة واتصال البيانات السلس عبر اللوحة الخلفية لنظام X20.

• لوحة خلفية مدمجة: تعمل كنقطة التثبيت الأساسية وناقل كهربائي لكل من واجهة ناقل المجال الخاصة بوحدة التحكم في الناقل ووحدة إمداد الطاقة الخاصة بها.

• توزيع طاقة بتيار عالٍ: تتميز بمسار متين لإمداد طاقة الإدخال/الإخراج بجهد اسمي يبلغ 24 VDC وحمل تلامس مسموح به مرتفع يبلغ 10 A، ما يتيح تغذية مركزية لعدة وحدات إدخال/إخراج لاحقة.

• استهلاك منخفض للطاقة: تتميز الوحدة نفسها بكفاءة عالية، إذ لا يتجاوز استهلاكها لطاقة الناقل 0.25 W، ما يضمن توليد حد أدنى من الحرارة داخل خزانة التحكم.

• تركيب مرن: تدعم اتجاهي التركيب الأفقي والرأسي، ما يتيح الاستفادة القصوى من المساحة في مختلف ترتيبات الخزائن.

المواصفات الفنية

الأسئلة الشائعة

ما الدور المحدد لـ X20BB80 مقارنةً بوحدات ناقل X20 القياسية؟

إن X20BB80 وحدة «قاعدة» متخصصة، صُممت خصيصًا لبداية محطة X20. وفي حين تُستخدم وحدات الناقل القياسية، مثل X20BM11، لشرائح الإدخال/الإخراج، فإن X20BB80 أعرض ومصممة لاستيعاب وحدة التحكم الأكبر حجمًا في الناقل ومصدر الطاقة المرتبط بها.

كيف يؤثر الارتفاع في تشغيل هذه الوحدة؟

بالنسبة إلى التركيبات التي يصل ارتفاعها إلى 2000 متر، لا توجد قيود حرارية. وفوق 2000 متر، تقلل كثافة الهواء المنخفضة كفاءة التبريد؛ لذلك يجب خفض أقصى درجة حرارة محيطة للتشغيل بمقدار 0.5 deg C لكل 100 متر إضافية من الارتفاع.

هل يمكنني تمرير حمل قدره 10 A عبر هذه الوحدة بشكل مستمر؟

نعم، يبلغ تصنيف حمل التلامس المسموح به لمصدر طاقة الإدخال/الإخراج 10 A. ومع ذلك، تأكد من أن وحدة إمداد الطاقة المركبة في هذه القاعدة والأسلاك الواردة مصممة بالمقاس المناسب لتحمل الحمل الحراري البالغ 10 A من دون هبوط مفرط في الجهد.

معايير التركيب والصيانة الهندسية

• التركيب على قضيب DIN: يجب تثبيت X20BB80 بإحكام على قضيب DIN مؤرض بعرض 35 mm. ويعمل القضيب كأرضي وظيفي للنظام؛ لذا يجب التأكد من خلو نقاط التلامس من الطلاء أو التآكل للحفاظ على التوافق الكهرومغناطيسي (EMC).

• تسلسل الوحدات: يُوضع X20BB80 دائمًا في أقصى يسار محطة X20. تأكد من تعشيق آلية التثبيت بالكامل مع وحدات ناقل X20 المجاورة لمنع انقطاعات الاتصال على X2X Link.

• سلامة التوصيلات: عند توصيل مصدر طاقة الإدخال/الإخراج بجهد 24 VDC، استخدم أطرافًا أنبوبية لضمان توصيل محكم مانع لتسرب الغاز. ونظرًا إلى سعة 10 A، تحقق من إحكام أطراف التوصيل أثناء الصيانة الدورية لمنع التسخين الموضعي الناتج عن الوصلات المفكوكة بسبب الاهتزاز.

• الحماية من التفريغ الكهروستاتيكي: عند كشف وحدة القاعدة من دون توصيل وحدات التحكم أو الطاقة بها، تكون عرضة للتفريغ الكهروستاتيكي. أبقِ الأغطية الواقية في مكانها أو تأكد من تأريض القائم بالتركيب بشكل صحيح قبل التعامل مع الوحدة.
