الشركة المصنعة: B&R
رقم المنتج: X20BB57
Country of origin:الولايات المتحدة
نوع المنتج: وحدات نظام وحدات PLC المدمجة Compact-S
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 500ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

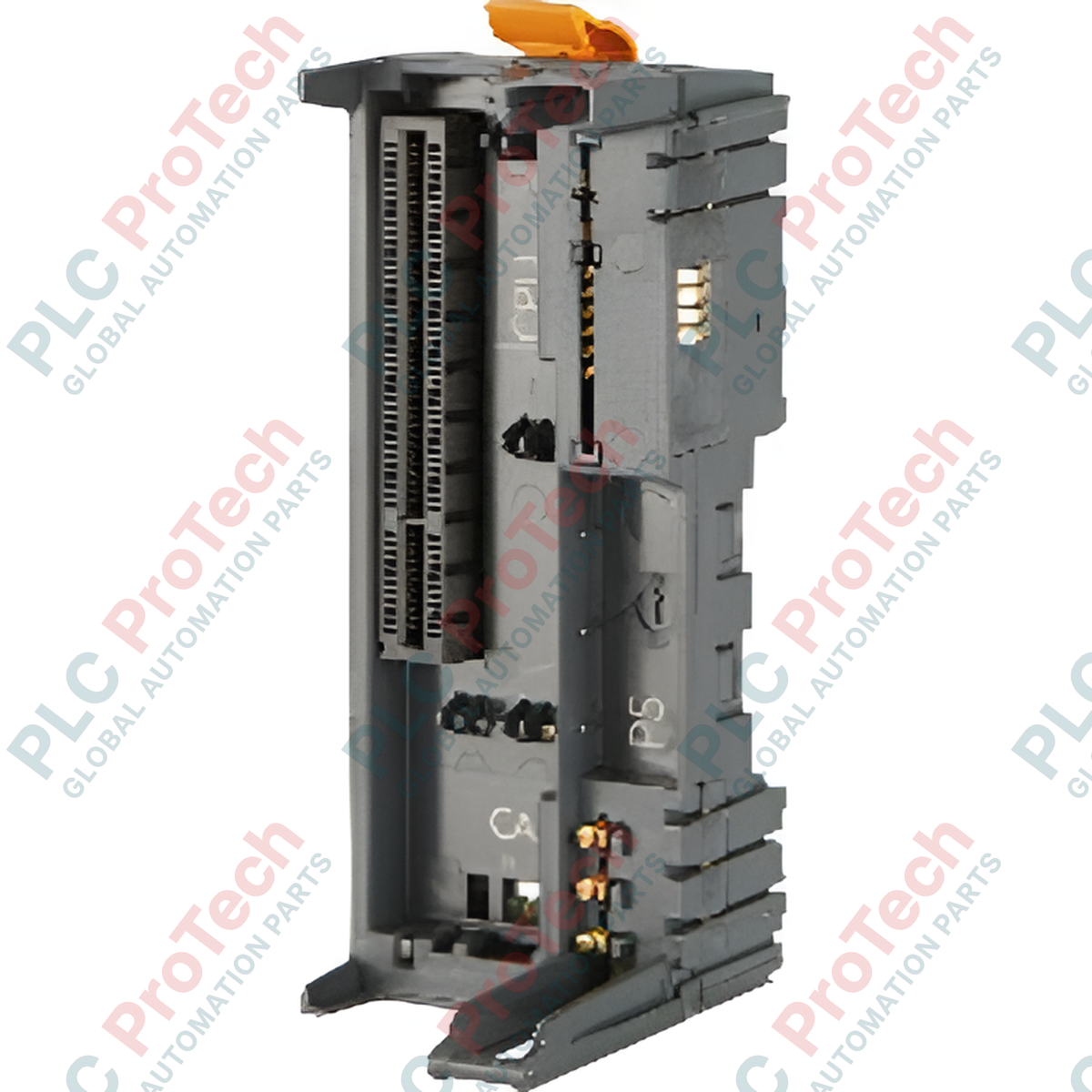

يُعدّ X20BB57 (X20BB57) الأساس العتادي الرئيسي لسلسلة وحدات التحكم المنطقية القابلة للبرمجة Compact-S X20 من B&R. تعمل وحدة الناقل المتخصصة هذه كلوحة خلفية لكلٍّ من معالج وحدة التحكم Compact-S ووحدة إمداد الطاقة المرتبطة به، مما يتيح اتصالًا سلسًا وتوزيعًا للطاقة. وصُممت لتعظيم الاستفادة من مساحة اللوحة دون التضحية بإمكانات الاتصال، وتضم X20BB57 واجهات فعلية مدمجة لـ 1x RS232 و1x ناقل CAN. وقد صُممت للاستخدامات الصناعية المتنوعة، وتدعم نطاق درجة حرارة تشغيل واسعًا من -25 إلى 60 درجة مئوية، ما يجعلها ركيزة موثوقة لأنظمة التحكم اللامركزية في مجالات التصنيع وإدارة الطاقة والأتمتة المتنقلة.
تتميز بنية X20BB57 بتحسينها للدمج منخفض الارتفاع، مع استهلاك طاقة على جانب المنطق يبلغ 0.55 W فقط. كما توفر بنية كهربائية قوية قادرة على تحمل حمل تلامس قدره 10 A لتوزيع مصدر طاقة الإدخال/الإخراج عند جهد اسمي يبلغ 24 VDC. ومن الخصائص الفنية الرئيسية لهذه الوحدة أن الناقل الداخلي وناقل CAN وواجهات RS232 غير معزولة كهربائيًا عن بعضها؛ إذ تشترك في جهد مرجعي مشترك، مما يبسّط استراتيجيات التأريض في عقد التحكم المحلية. وتتمتع الوحدة بتصنيف كامل للتشغيل على الارتفاعات العالية، إذ تدعم التركيبات حتى 2000 m دون خفض التصنيف، كما تتمتع بدرجة حماية IP20 للتركيب داخل اللوحات الصناعية القياسية.
| الميزة | المواصفة |
| الطراز | X20BB57 |
| العلامة التجارية | B&R (Bernecker + Rainer) |
| نوع الوحدة | وحدة ناقل أساسية لوحدة التحكم Compact-S PLC |
| الواجهات | 1x RS232، 1x ناقل CAN |
| رمز تعريف B&R | 0xEB09 |
| الجهد الاسمي | 24 VDC |
| الحد الأقصى لحمل التلامس | 10 A |
| استهلاك الطاقة (الناقل) | 0.55 W |
| درجة حرارة التشغيل (أفقيًا) | -25 إلى 60 درجة مئوية |
| درجة حرارة التشغيل (رأسيًا) | -25 إلى 50 درجة مئوية |
| درجة الحماية | IP20 |
| الرطوبة النسبية | 5 إلى 95% (دون تكاثف) |
| وزن الشحن | 1.5 kg |
هل توفر X20BB57 عزلًا بين منفذي ناقل CAN وRS232؟
لا، وفقًا للمواصفات الفنية، فإن الناقل الداخلي وناقل CAN وواجهات RS232 غير معزولة عن بعضها. وينبغي على المهندسين التأكد من أن الأجهزة المتصلة تشترك في جهد تأريض متوافق لتجنب حلقات التأريض أو أخطاء الاتصال.
كيف يؤثر ارتفاع التركيب على أداء وحدة الناقل هذه؟
بالنسبة إلى التركيبات الواقعة بين 0 و2000 m فوق مستوى سطح البحر، لا توجد قيود على الأداء. أما على الارتفاعات التي تتجاوز 2000 m، فيجب خفض أقصى درجة حرارة تشغيل محيطة بمقدار 0.5 درجة مئوية لكل 100 m إضافية من الارتفاع، لتعويض انخفاض كثافة الهواء وكفاءة التبريد.
هل يمكن تركيب X20BB57 في وضع رأسي؟
نعم، تدعم الوحدة التركيب الأفقي والرأسي على حد سواء. إلا أن التركيب الرأسي يخفض أقصى درجة حرارة تشغيل مسموح بها من 60 درجة مئوية إلى 50 درجة مئوية لضمان تبديد حراري سلبي كافٍ عبر فتحات التهوية في الوحدة.
التأريض وحماية الواجهات: نظرًا إلى اشتراك واجهتي RS232 وناقل CAN في جهد مرجعي مشترك، فمن الضروري استخدام كابلات محمية لجميع خطوط الاتصال. وينبغي توصيل الدرع بأرضي وظيفي منخفض الممانعة (FE) عند نقطة دخول خزانة التحكم لحماية الدوائر غير المعزولة من التداخل الكهرومغناطيسي الخارجي (EMI).
التخطيط الحراري للاستخدام على الارتفاعات العالية: عند تركيب X20BB57 في بيئات مرتفعة (مثل توربينات الرياح على قمم الجبال أو عمليات التعدين على ارتفاعات تزيد عن 2000 m)، احسب خفض التصنيف الحراري بعناية. فإذا بلغت درجة حرارة البيئة المحلية 40 درجة مئوية على ارتفاع 4000 m، فإن خفض التصنيف بمقدار 10 درجات مئوية (0.5 درجة مئوية * 20 قسمًا من 100 m) يعني أن الوحدة تعمل فعليًا بالقرب من حدها الحراري الأعلى.
سلامة توصيل الناقل: تأكد من إدخال وحدتي التحكم Compact-S PLC وإمداد الطاقة بالكامل، ومن تعشيق آليات القفل. تتولى X20BB57 إدارة خط طاقة الإدخال/الإخراج بقدرة 10 A؛ وقد يؤدي أي اتصال غير محكم إلى تسخين موضعي أو فقدان متقطع للطاقة في وحدات الإدخال/الإخراج اللاحقة المتصلة بوحدة X2X Link.
