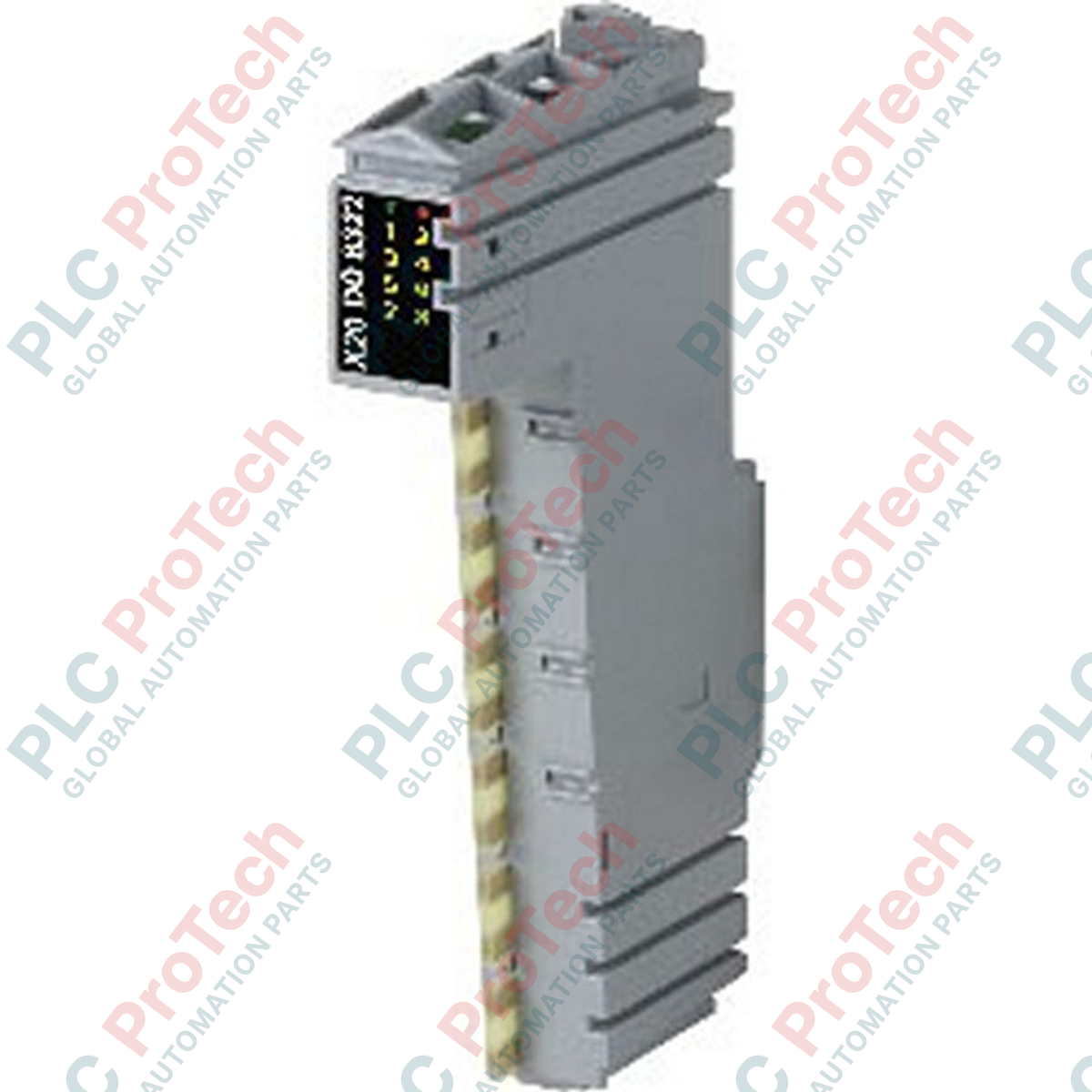

وحدة خرج رقمي بثماني قنوات من سلسلة X20 من B&R، X20DO8322

نظرة عامة على المنتج

إنّ  X20DO8322 (X20DO8322) هو وحدة خرج رقمية عالية الكثافة مصممة لنظام B&R X20، وتوفر 8 مخارج مصدر موثوقة بجهد 24 VDC ضمن تصميم مدمج بعرض فتحة واحدة. صُممت هذه الوحدة لتحقيق كفاءة عالية في الأتمتة الصناعية، وهي محسّنة لتقنية التوصيل بسلك واحد، ما يجعلها خيارًا مثاليًا للتحكم في الملفات اللولبية والمشغلات الصغيرة وأجهزة الإشارة، حيث تمثل مساحة الخزانة وبساطة التوصيلات أولوية قصوى. توفر  X20DO8322 تيارًا ثابتًا قدره 0.5 A لكل قناة، بما يضمن تشغيلًا مستقرًا في مختلف تطبيقات الشركات، مثل خطوط التجميع الآلية وأنظمة مناولة المواد ولوحات التحكم في أنظمة التدفئة والتهوية وتكييف الهواء. ويسمح تكاملها السلس مع اللوحة الخلفية X20 بتحقيق معدل نقل بيانات مرتفع وتقليل زمن الاستجابة في حلقات التحكم الحساسة زمنيًا.

التهيئة التقنية

تعتمد بنية  X20DO8322 على منطق خرج «المصدر» (PNP)، حيث تقوم الوحدة بتوصيل الجهد الموجب 24 VDC بالحمل. وتتمتع كل قناة من القنوات الثماني بحماية إلكترونية، ما يضمن قدرة الوحدة على تحمّل أعطال توصيلات الحقل الشائعة دون حدوث تلف داخلي. وقد صُمم اتصال السلك الواحد خصيصًا لتبسيط عملية التوصيل؛ إذ تُوصل المخارج مباشرة بجهاز الحقل، بينما تتم معالجة التأريض المشترك عادةً عبر قضيب توزيع مركزي. ويسمح هذا التكوين، إلى جانب عرض الوحدة البالغ فتحة واحدة، بتحقيق كثافة عالية جدًا لنقاط الإدخال/الإخراج داخل حامل X20، ما يمكّن المهندسين من توسيع أنظمة التحكم دون زيادة أبعاد الخزانة.

المواصفات التقنية

الأسئلة الشائعة التقنية

ما ميزة تقنية التوصيل بسلك واحد في X20DO8322؟

تتيح تقنية السلك الواحد توصيل سلك الإشارة فقط من الوحدة إلى الحمل. ويؤدي ذلك إلى تقليل كمية التوصيلات المطلوبة بشكل كبير على مستوى الإدخال/الإخراج، إذ تُجمع جميع خطوط العودة (0 V) خارجيًا، مما يسهّل إدارة الكابلات ويقلل خطر أخطاء التوصيل.

هل تدعم هذه الوحدة تعديل عرض النبضة (PWM)؟

إنّ X20DO8322 وحدة خرج رقمية قياسية مصممة للتبديل البسيط بين التشغيل والإيقاف. وبالنسبة إلى التطبيقات التي تتطلب تعديل عرض النبضة عالي السرعة أو تحكمًا دقيقًا في سرعة المحرك، ينبغي استخدام وحدات وظائف متخصصة من B&R، مثل سلسلتي X20DS أو X20MM.

كيف تتصرف الوحدة عند حدوث حمل زائد على الخرج؟

تتميز الوحدة بحماية إلكترونية مدمجة. وفي حال تجاوز التيار المسحوب 0.5 A، مثل حدوث قصر في توصيلات الحقل، ستحد الوحدة من التيار أو توقف القناة المتأثرة لحماية الدوائر الداخلية، وعادةً ما تُظهر خطأً تشخيصيًا في تعيين نقاط الإدخال/الإخراج بوحدة PLC.

دليل الهندسة والتركيب

• إدارة التيار الإجمالي: رغم أن قدرة كل قناة تبلغ 0.5 A، احرص دائمًا على حساب الحمل الإجمالي المتزامن عبر القنوات الثماني. وتأكد من أن مصدر الطاقة الذي يغذي وحدة تحكم ناقل X20 أو وحدة إمداد الطاقة قادر على التعامل مع متطلبات تيار الذروة عند تنشيط جميع المخارج، لتجنب انخفاض الجهد.

• كبح الأحمال الحثية: عند تشغيل أحمال حثية مثل ملفات المرحلات ذات التيار المستمر أو صمامات الملفات اللولبية، يُوصى بشدة بتركيب صمام ثنائي ارتدادي (صمام ثنائي للتثبيت) على طرفي الحمل. ويمنع ذلك ارتفاعات الجهد الناتجة عن القوة الدافعة الكهربائية العكسية من إجهاد ترانزستورات الخرج في  X20DO8322، مما يطيل العمر التشغيلي للوحدة.

• استراتيجية التأريض بالسلك الواحد: بما أن هذه وحدة تعمل بسلك واحد، فيجب أن يكون مسار عودة التيار متينًا. استخدم قضيب تأريض مشتركًا عالي الجودة (0 V) داخل الخزانة، وتأكد من توصيل جميع أجهزة الحقل بهذا القضيب بإحكام. قد يؤدي التأريض العائم أو مسار العودة ذي المقاومة العالية إلى سلوك تبديل غير متسق أو أعطال «شبحية» في التشخيص.
