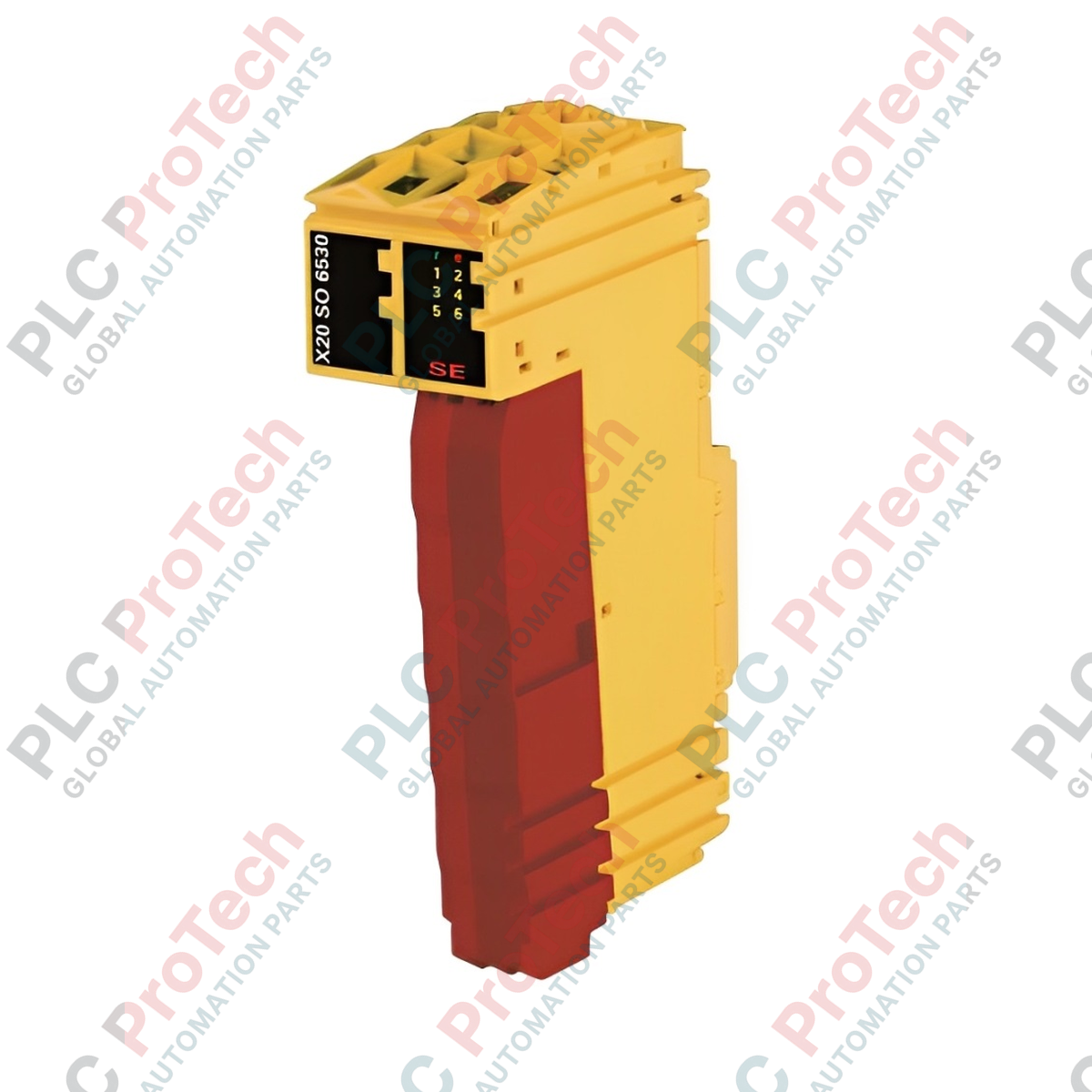

X20SO6530 وحدة خرج مرحل آمنة ذات 6 قنوات من سلسلة B&R X20

نظرة عامة على المنتج

إن  X20SO6530 (X20SO6530) هو وحدة مرحلات أمان عالية الأداء، مصممة لنظام B&R X20، وتوفر واجهة قوية للتبديل الآمن للقدرة العالية. تتميز هذه الوحدة بوجود 6 مرحلات مستقلة، لكل منها نقطة تلامس مفتوحة عادةً (NO)، وقادرة على تبديل كل من 230 VAC و24 VDC بتيار يصل إلى 6 A. وقد صُممت لتطبيقات السلامة الحرجة مثل إيقاف الطوارئ، وقفل بوابات الأمان، وعزل قدرة المحركات. وتستخدم  X20SO6530 تحكمًا داخليًا بالجانب العالي والجانب المنخفض لضمان الفصل الآمن حتى في حال حدوث عطل في قناة واحدة. ومن خلال دمج نقاط تلامس المرحلات الميكانيكية مع منطق مراقبة أمان متقدم، تسد هذه الوحدة الفجوة بين التحكم الرقمي منخفض الجهد والمشغلات الصناعية عالية القدرة، مما يضمن الامتثال لمعياري السلامة SIL 3 وPLe في قطاعات مثل الآلات الثقيلة وخطوط الإنتاج المؤتمتة.

التهيئة الفنية

تتمحور البنية hardware لوحدة  X20SO6530 حول التشغيل الآمن عند الأعطال والتغطية التشخيصية. تتم مراقبة كل مخرج من مخارج المرحلات الستة داخليًا للتأكد من انتقال نقاط التلامس بصورة صحيحة إلى الحالة المطلوبة. تعمل الوحدة بجهد تغذية اسمي قدره 24 VDC، مع حماية مدمجة من عكس القطبية لمنع حدوث تلف أثناء التركيب. ومن السمات المميزة لهذا الطراز منطق التحكم بالجانب العالي والجانب المنخفض، الذي يوفر فصلًا زائدًا للمسار لتحقيق أقصى درجات تكامل السلامة. وبالنسبة إلى إصدارات الأجهزة B5 والأحدث، تدعم الوحدة نطاقًا واسعًا لتيار الخرج الاسمي يبدأ من 5 mA ويصل إلى 6 A، مما يتيح لها تشغيل كل شيء بدءًا من مرحلات الإشارة الصغيرة ووصولًا إلى الموصلات القوية، دون الحاجة إلى مرحلات وسيطة إضافية.

المواصفات الفنية

الأسئلة الشائعة الفنية

هل يمكن لوحدة X20SO6530 تبديل جهود مختلفة على قنوات مختلفة؟

نعم. نظرًا إلى أن الوحدة تستخدم نقاط تلامس مرحلات ميكانيكية، تكون القنوات عادةً معزولة عن بعضها. ومع ذلك، يجب دائمًا الرجوع إلى مخطط التوصيلات المحدد في دليل مستخدم B&R للتأكد من مجموعات العزل، وضمان أن الجمع بين 230 VAC و24 VDC على أطراف متجاورة يتوافق مع قوانين السلامة الكهربائية ومسافات العزل المحلية.

ما أهمية «التحكم بالجانب العالي والجانب المنخفض»؟

هذا تصميم للسلامة تبدّل فيه الوحدة داخليًا كلًا من مسار التغذية ومسار العودة. فإذا تعطل أحد ترانزستورات التبديل أو حدثت فيه دائرة قصر، يظل بإمكان مفتاح التكرار الثاني قطع الدائرة، مما يضمن وصول المشغل المتصل إلى «حالة آمنة» (منزوع الطاقة).

هل تتطلب هذه الوحدة وحدة معالجة مركزية محددة للسلامة؟

نعم. مثل جميع وحدات الإدخال والإخراج الآمنة من B&R، يجب إدارة  X20SO6530 بواسطة وحدة معالجة مركزية للسلامة من X20 (مثل سلسلة X20SL) باستخدام بروتوكول openSAFETY. ولا يمكن لوحدة PLC CPU قياسية تنفيذ منطق السلامة المطلوب لتشغيل مخارج المرحلات هذه.

دليل الهندسة والتركيب

• التحقق من إصدار الأجهزة: قبل بدء التشغيل، تحقق من إصدار الأجهزة المطبوع على جانب الوحدة. إذا كان الإصدار أقل من B5، فإن الحد الأقصى لتيار التبديل يكون محدودًا بـ 2 A. وسيؤدي تمرير حمل بقدرة 6 A عبر إصدار أقدم إلى لحام نقاط التلامس مبكرًا وتعطل الوحدة.

• حماية نقاط التلامس (دوائر التخميد): عند تبديل الأحمال الحثية بالتيار المتردد (مثل صمامات الملف اللولبي الكبيرة أو بادئات تشغيل المحركات)، يُوصى بشدة بتركيب دائرة تخميد RC على التوازي مع الحمل. إذ تعمل هذه الدائرة على كبح القوس الكهربائي الذي يحدث عند فتح نقاط التلامس، مما يطيل العمر الكهربائي لنقاط تلامس المرحل بدرجة كبيرة ويقلل التداخل الكهرومغناطيسي.
