الشركة المصنعة: B&R

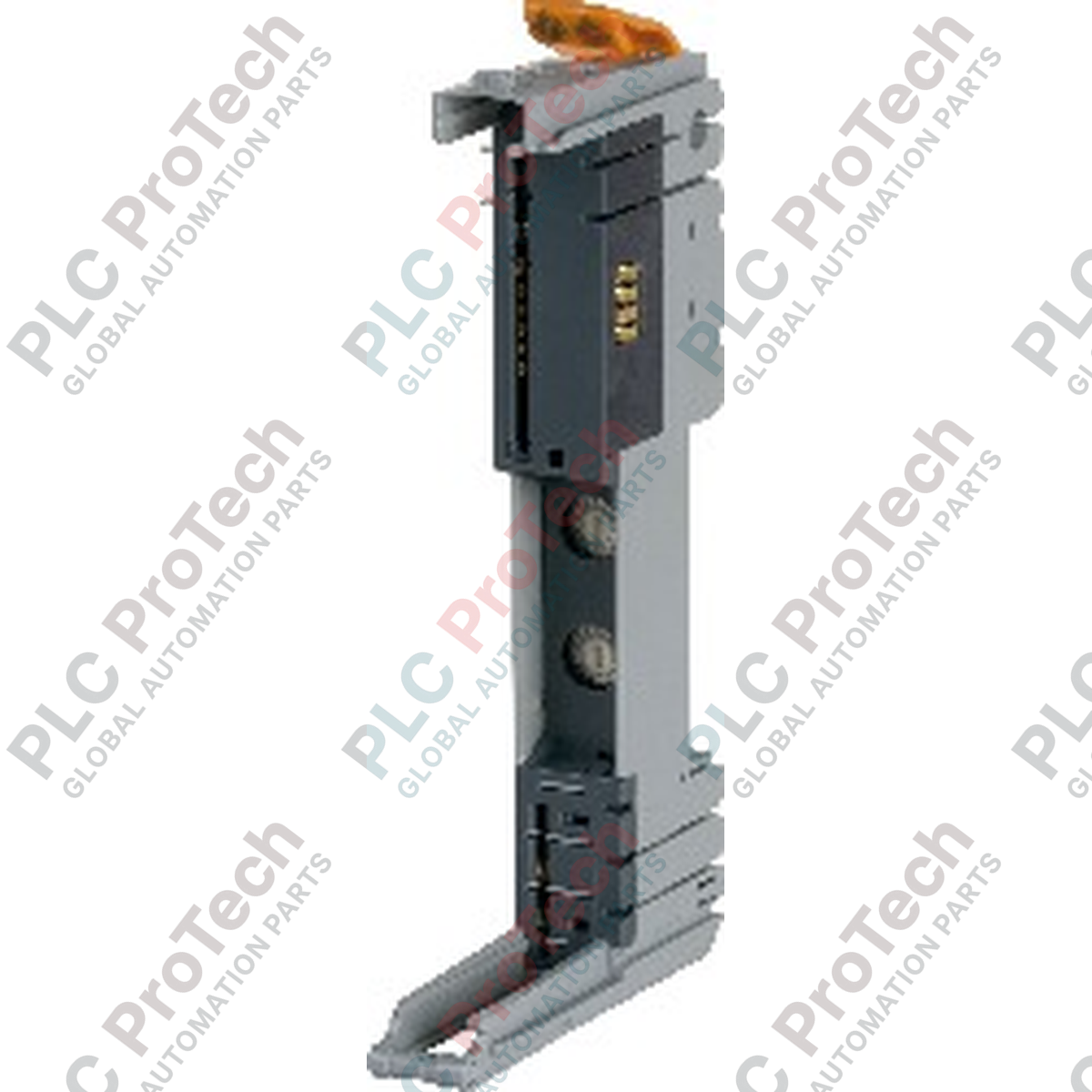

رقم المنتج: X20BM05
Country of origin:الولايات المتحدة
نوع المنتج: وحدة ناقل إمداد الطاقة، مع مفتاح رقم العقدة، 24 VDC بمفتاح، وإمداد الطاقة الداخلي للإدخال/الإخراج مقطوع إلى اليسار
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 2000ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا
تُعد B&R X20BM05 (X20BM05) وحدة ناقل أساسية متخصصة للغاية، صُممت لتكون قاعدة الأجهزة ضمن منظومة التشغيل الآلي المعيارية B&R X20. وتُستخدم هذه الوحدة في منشآت الإنتاج المعقدة متعددة العقد، ومصانع المعالجة الكيميائية، وطوبولوجيات التحكم البحرية الموزعة، حيث تؤدي وظيفة الأساس الهيكلي والكهربائي لجميع وحدات إمداد X20. ومن خلال دمج مفاتيح أرقام العقد الفعلية مباشرةً في قاعدة اللوحة الخلفية، تفصل الوحدة تعريف عنوان العقدة عن الوحدات الإلكترونية القابلة للاستبدال أثناء التشغيل. ويضمن هذا التصميم ثبات تعيين أجهزة الشبكة، ويبسط تسلسل أعمال الصيانة، ويمنع عدم تطابق الإعدادات أثناء استبدال المكونات.
صُممت X20BM05 لإنشاء مجموعات جهد معزولة داخل رف إدخال/إخراج قياسي. وتتمثل ميزتها الكهربائية الأساسية في حاجز فصل فعلي يعزل خطوط إمداد طاقة الإدخال/الإخراج الداخلية الموجودة إلى يسار الوحدة. ويتيح هذا الترتيب للمهندسين تقسيم رف فعلي واحد إلى قطاعات جهد متميزة ومستقلة للتعامل بأمان مع حلقات الإيقاف الطارئ أو مجموعات أجهزة المجال المنفصلة. وتشتمل الوحدة على مفتاحين دوّارين مدمجين لتعيين رقم العقدة العشري يدويًا، ويمكن دمجهما بسلاسة مع معلمات التعيين التلقائي داخل B&R Automation Studio.
| معلمة الأجهزة | المواصفة التشغيلية |
| الطراز | X20BM05 |
| العلامة التجارية | B&R Automation |
| المنشأ | النمسا |
| تصنيف الوحدة | وحدة ناقل أساسية لإمداد الطاقة |
| ترميز الأجهزة | ترميز ميكانيكي بجهد 24 VDC |
| حدود قطاع الناقل | عزل إمداد طاقة الإدخال/الإخراج الداخلي إلى اليسار |
| طوبولوجيا تعيين العناوين | تعيين رقم العقدة يدويًا عبر مفاتيح الأجهزة |
| خصائص الجهد الاسمي | 24 VDC |
| الحمل المسموح لجهة التلامس | سعة قصوى للوحة الخلفية تبلغ 10 A |
| استهلاك طاقة الناقل الداخلي | 0.13 W |
| عرض الوحدة (المسافة الاسمية) | 12.5 mm (بتفاوت تصنيع قدره +0.2 mm) |
| حدود درجة الحرارة الأفقية | -25 إلى 60 درجة مئوية |
| حدود درجة الحرارة الرأسية | -25 إلى 50 درجة مئوية |
| قيود الرطوبة | من 5 إلى 95% رطوبة نسبية (من دون تكاثف) |
| الوزن الهيكلي الصافي | 0.05 kg |
| الوزن الإجمالي للشحن | 2.0 kg (بما في ذلك عبوة النقل الصلبة) |
ما الغرض الوظيفي من عزل إمداد طاقة الإدخال/الإخراج الداخلي إلى اليسار؟
يمنع تصميم العزل جهد 24 VDC من العبور عبر خطوط اللوحة الخلفية إلى أي وحدات مركبة مباشرةً إلى يسار X20BM05. وتُنشئ هذه الميزة حدًا لمنطقة جهد مستقلة، ما يتيح لفرق الصيانة عزل أجهزة المجال الموجودة على الجانب الأيمن من الرف أو فصل طاقتها أو تعديلها دون قطع الإمداد الكهربائي عن المعدات المهيأة على الجانب الأيسر.
كيف يؤثر الارتفاع عن سطح البحر في خصائص التشغيل الحراري لوحدة الناقل هذه؟
بالنسبة إلى ارتفاعات التركيب بين 0 و2000 متر فوق مستوى سطح البحر، تعمل الوحدة بصورة طبيعية من دون قيود بيئية. أما في مواقع التركيب التي تتجاوز 2000 متر، فتؤدي ظروف الهواء الأقل كثافة إلى تقليل تبديد الحرارة الطبيعي؛ ولذلك يجب خفض الحد الأقصى المسموح لدرجة حرارة التشغيل المحيطة بمقدار 0.5 درجة مئوية لكل 100 متر إضافية من الارتفاع.
هل يمكن استبدال وحدة إلكترونية أثناء ضبط مفاتيح عناوين النظام؟
نعم. نظرًا إلى وجود مفاتيح العناوين الدوارة مباشرةً على قاعدة أجهزة X20BM05، وليس على الوحدة الإلكترونية الموصولة، يظل معرّف شبكة العقدة النشطة مرتبطًا بموضع سكة DIN المحدد. وعند حدوث عطل إلكتروني، يمكن استبدال وحدة المعالجة العلوية مع الحفاظ على العنوان الفعلي.
مواءمة تعيين عنوان مفتاح العقدة: اضبط المفتاحين العشريين الدوّارين باستخدام مفك براغي صغير مسطح الرأس قبل تثبيت الوحدة الإلكترونية العلوية في مكانها. تأكد من أن قرصي العشرات والآحاد يعكسان بدقة عنوان العقدة المحدد داخل شجرة إعدادات الأجهزة لوحدة التحكم الرئيسية، لتجنب أخطاء تعارض العقد على شبكة ناقل المجال.
إدارة تيار اللوحة الخلفية: تأكد من ألا يتجاوز الاستهلاك التراكمي للتيار لجميع بطاقات الإدخال/الإخراج اللاحقة التي تستمد طاقتها من منطقة الجهد هذه الحد الصارم للحمل المسموح لجهة التلامس، والبالغ 10 A. وستؤدي الحسابات التي تتجاوز هذا الحد إلى تدهور حراري مبكر لمشابك الناقل الداخلية المطلية بالذهب، وإلى حدوث أعطال متقطعة في الناقل.
تفاوتات تركيب سكة DIN: عند تركيب عدة وحدات متجاورة، حافظ على مستوى تركيب ثابت. وتعتمد المسافة الهيكلية البالغة 12.5 mm على المحاذاة العمودية الدقيقة على سكك DIN القياسية TS35. تأكد من نظافة السكة وخلوها من التشوهات، وثبّت مشابك نهايات ميكانيكية متينة على الطرفين لمنع انفصال الوحدات جانبيًا.
