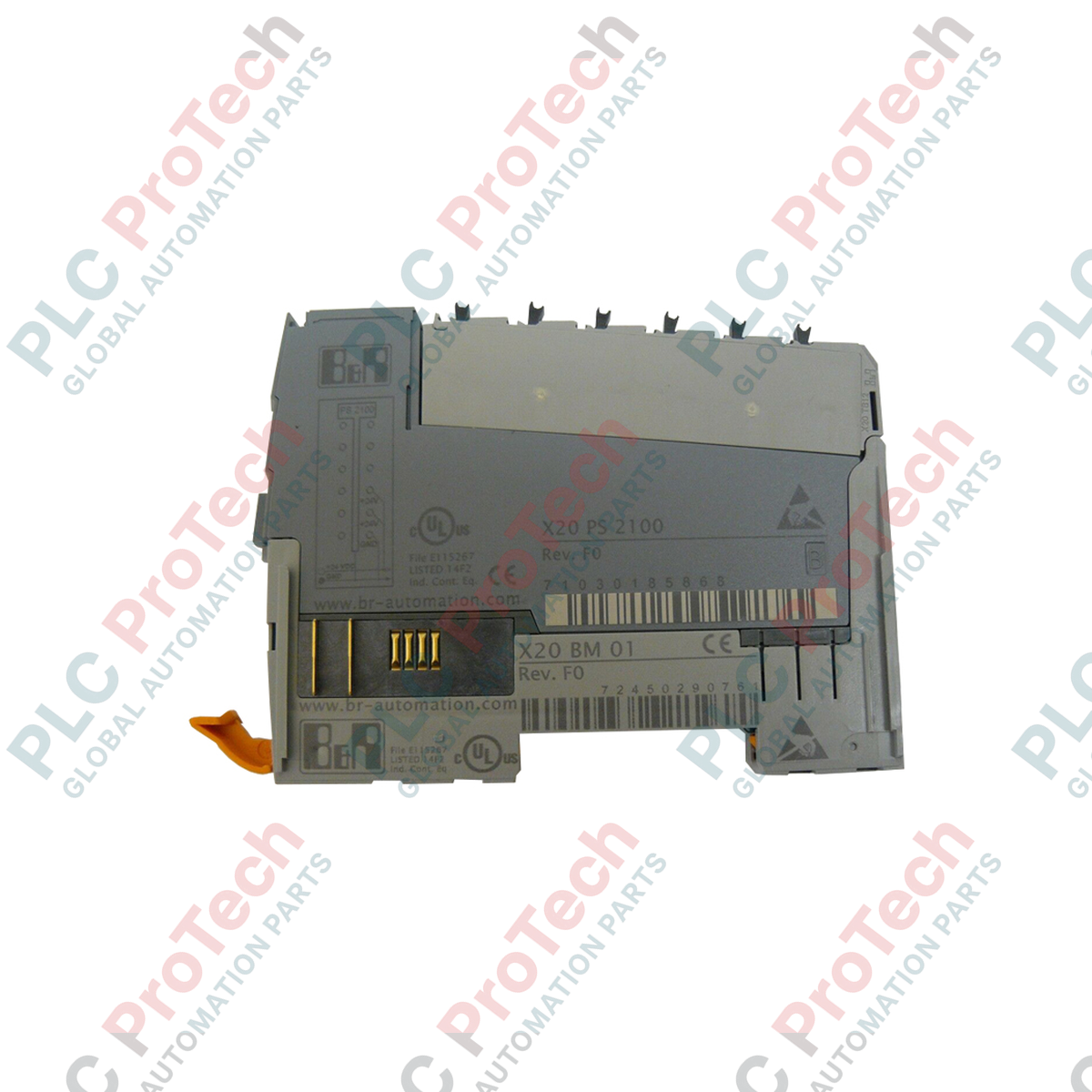

وحدة تزويد الطاقة الداخلية للإدخال/الإخراج B&R X20PS2100 X20

نظرة عامة على المنتج

وحدة X20PS2100 هي وحدة إمداد طاقة عالية الأداء مصممة للوحة الخلفية لنظام B&R X20. تم تصميم هذه الوحدة خصيصًا لتوفير الإمداد الداخلي لناقل طاقة الإدخال/الإخراج، لتكون الأساس الكهربائي للوحدات الرقمية والتناظرية المتصلة بها. تعمل وحدة X20PS2100 على مدخل اسمي بجهد 24 فولت تيار مستمر، وتتميز بنطاق تفاوت واسع (-15% / +20%)، مما يضمن أداء نظام مستقر حتى في البيئات الصناعية المعرضة لتقلبات الجهد. مع مؤشرات الحالة المدمجة للتشخيص في الوقت الفعلي، تقلل هذه الوحدة من وقت استكشاف الأخطاء وإصلاحها وتمنع توقف النظام المكلف من خلال ضمان بقاء ناقل الإدخال/الإخراج مزودًا بالطاقة ضمن معايير التشغيل الصارمة.

إدارة الطاقة ومنطق التشخيص

تعمل وحدة X20PS2100 كجسر بين مصدر الطاقة الخارجي ودوائر الإدخال/الإخراج الداخلية الحساسة. تركز بنيتها على الاستقرار الكهربائي والمراقبة الوقائية.

• إمداد الإدخال/الإخراج الداخلي: تقوم هذه الوحدة بتغذية خطوط الإمداد الداخلية لمحطة X20، مما يسمح لجزء من وحدات الإدخال/الإخراج بالعمل دون التحميل الزائد على سعة الطاقة الأساسية لوحدة المعالجة المركزية.

• التشخيص البصري: تتميز بمؤشرات حالة أمامية "حالة التشغيل" و"حالة الوحدة"، مما يسمح للفنيين الميدانيين بالتحقق فورًا من سلامة الطاقة دون الحاجة إلى أجهزة قياس خارجية.

• مرونة المدخلات: مصممة للتعامل مع نطاق إدخال يتراوح من 20.4 فولت تيار مستمر إلى 28.8 فولت تيار مستمر، مما يجعلها متوافقة مع مختلف معايير الطاقة الصناعية العالمية وأنظمة مدعومة بالبطارية.

المواصفات الفنية

الأسئلة الشائعة الفنية

ما هي الوظيفة الأساسية لوحدة X20PS2100 ضمن محطة X20؟

تُستخدم وحدة X20PS2100 "لتحديث" أو تزويد ناقل طاقة الإدخال/الإخراج مبدئيًا. إذا تجاوز الاستهلاك التراكمي للطاقة لوحدات الإدخال/الإخراج لديك السعة التي يوفرها متحكم الناقل، يتم إدخال هذه الوحدة لتوفير تيار إضافي للجزء الموجود على يمينها.

لماذا يُحدد صمام "بطيء النفخ" بقوة 10 أمبير للمدخل؟

غالبًا ما تشهد مصادر الطاقة الصناعية تيارًا تدفقيًا عند بدء التشغيل. يمنع صمام 10 أمبير بطيء النفخ التعطل غير الضروري أثناء الشحن الأولي للمكثفات الداخلية للوحدة مع توفير حماية قوية ضد الدائرة القصيرة للنظام.

هل يمكن لهذه الوحدة توفير الطاقة لناقل X2X Link (الاتصال)؟

لا. تُخصص وحدة X20PS2100 لإمداد الإدخال/الإخراج الداخلي. لتشغيل ناقل الاتصال X2X Link، يجب استخدام متحكم ناقل متخصص أو وحدة إمداد طاقة اتصال مخصصة.

دليل هندسة وتركيب الحقول

• تجميع الإمكانات: استخدم X20PS2100 لإنشاء مجموعات إمكانات مستقلة. من خلال وضع هذه الوحدة في منتصف الرف، يمكنك عزل مصدر الطاقة لمجموعة محددة من الوحدات (على سبيل المثال، عزل المدخلات التناظرية الحساسة عن المخارج الرقمية الصاخبة).

• سلامة الأسلاك: تأكد من أن كابلات طاقة الإدخال ذات حجم صحيح لسعة 10 أمبير. استخدم حواشي عالية الجودة لضمان اتصال محكم الغلق بالغاز عند كتلة الطرف، مما يمنع التسخين المقاوم عند نقطة دخول الطاقة.

• الاعتبار الحراري: على الرغم من أن الوحدة عالية الكفاءة، فإن وحدات إمداد الطاقة المتعددة في رف واحد يمكن أن تولد حرارة كبيرة. حافظ على التوجيه الرأسي القياسي للسماح بالحمل الحراري الطبيعي من خلال فتحات تهوية غلاف X20.

مزايا الهندسة

تم تصميم وحدة X20PS2100 لمواجهة قسوة الصناعات الثقيلة. إن قدرتها على تحمل جهد الإدخال الواسع تجعلها خيارًا مثاليًا لأتمتة الهواتف المحمولة والتطبيقات البحرية حيث يمكن للمولدات التي تعمل بالمحركات أن تسبب تقلبات في الجهد. يضمن وزن الشحن البالغ 5.0 كجم (الذي يعكس التعبئة الواقية المتينة المطلوبة لإلكترونيات الطاقة الحساسة) وصول الوحدة في حالة معايرة المصنع. يتيح التكامل الأصلي في B&R Automation Studio المراقبة البرمجية لحالة الوحدة، مما يتيح تنبيهات الصيانة الاستباقية قبل أن يؤثر انقطاع التيار الكهربائي على خط الإنتاج بأكمله.
