الشركة المصنعة: B&R
رقم المنتج: X20BM36
Country of origin:الولايات المتحدة
نوع المنتج: وحدة ناقل
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 2000ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

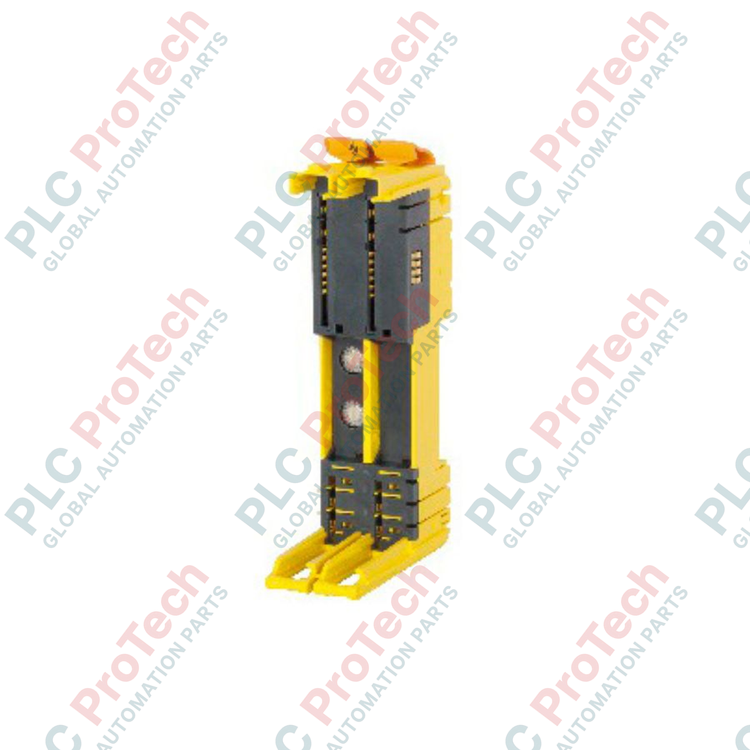

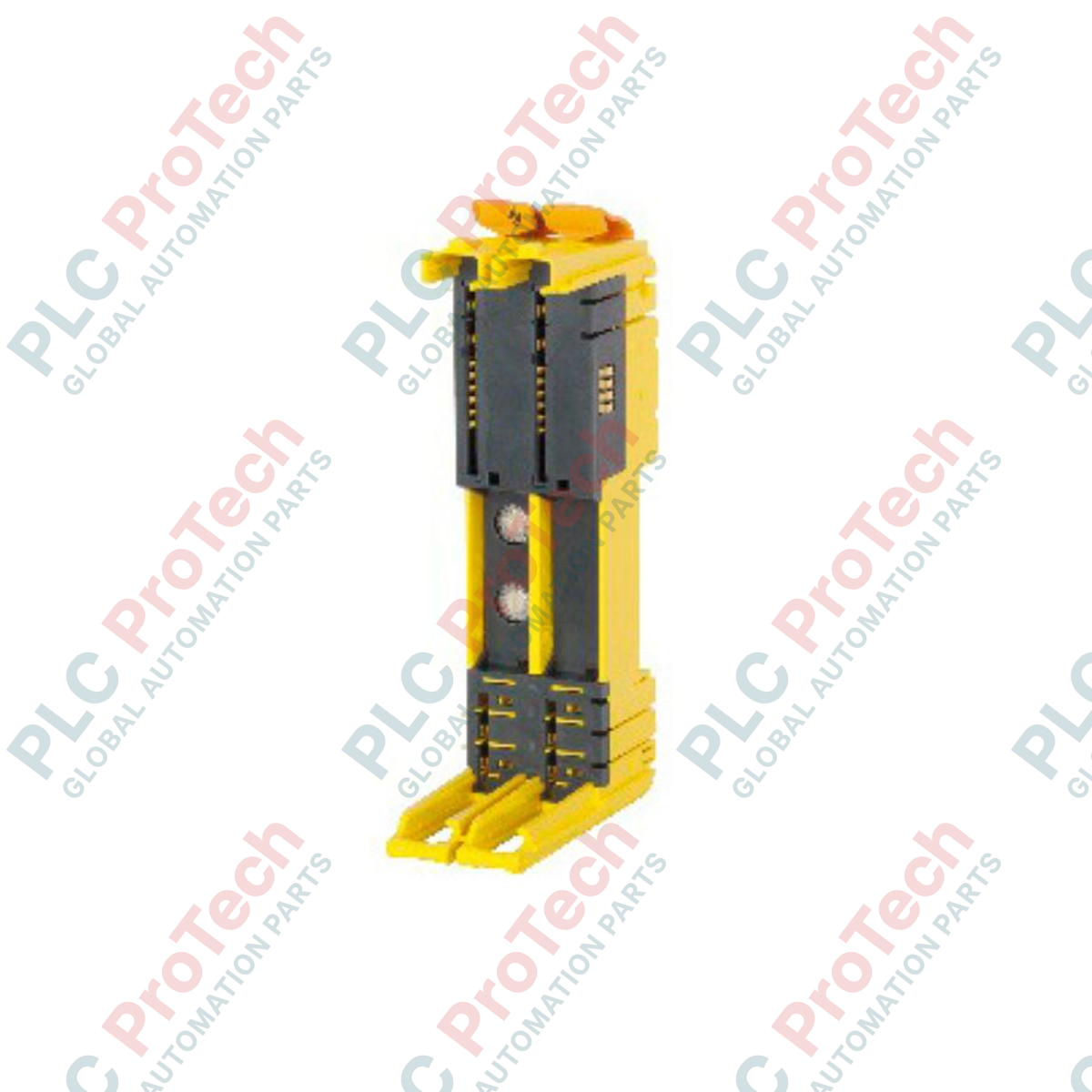

تُعدّ B&R X20BM36 (X20BM36) وحدة قاعدة ناقل للوحة توصيل خلفية عالية السلامة، مدمجًا بها مفاتيح ترميز العناوين بالعتاد، وقد صُممت خصيصًا لدعم مجموعة وحدات السلامة الوظيفية B&R X20 SafeIO. وقد طُوّرت للاستخدام في التطبيقات الصناعية الحرجة للسلامة، مثل دوائر إيقاف الطوارئ، وستائر الضوء، وخلايا الروبوتات الآلية، إذ تنسّق هذه البنية التحتية المتخصصة توجيه الاتصالات الآمنة من الأعطال وتوزيع الطاقة الداخلية للقضاء على تصادمات الشبكة وتقليل فترات توقف المنشأة المرتبطة بالسلامة. وتوفر الوحدة الواجهة الميكانيكية والكهربائية الأساسية للوحة التوصيل الخلفية التي تربط إلكترونيات السلامة الوظيفية بشبكة السلامة X2X Link عالية السرعة. وبفضل خط طاقة دخل/خرج بجهد 24 VDC متصل عبرها، تدعم حمل تلامس مسموحًا قدره 10 A لضمان توزيع تيار موثوق عبر عدة وحدات سلامة متجاورة.
تعطي آليات التوجيه الكهربائي الداخلي والعنونة الفيزيائية لقاعدة ناقل السلامة هذه الأولوية للتهيئة الحتمية وتجريد العتاد:
مفاتيح أرقام العقدة مدمجة: مزودة بمفتاحين دوّارين سداسيي عشريين فعليين (x16 وx1) لترميز عناوين عقد شبكة فريدة مباشرة على اللوحة الخلفية، بصورة مستقلة عن الإلكترونيات الوظيفية المركّبة.
نظام SafeIO ذي التوجيه الخاص: معدّ خصيصًا لقبول وحدات السلامة الوظيفية X20 والتحقق منها (مثل مداخل أو مخارج رقمية آمنة)، مما يمنع إدخال الوحدات القياسية غير المخصصة للسلامة في الفتحة عن طريق الخطأ.
توزيع مستمر للطاقة: يتضمن مسارًا داخليًا مستمرًا وغير منقطع لطاقة دخل/خرج 24 VDC، قادرًا على نقل مستويات تيار مرتفعة إلى عقد النظام المتجاورة.
استهلاك طاقة منخفض للغاية: يعمل باستهلاك طاقة محسّن على الناقل الداخلي لا يتجاوز 0.13 W، مما يحافظ على سعة طاقة اللوحة الخلفية لوحدات التحكم الدقيقة المعقدة الخاصة بالسلامة الوظيفية.
| المعلمة | المواصفة |
| الطراز | X20BM36 |
| العلامة التجارية | B&R |
| المنشأ | النمسا |
| فئة المنتج | وحدة قاعدة ناقل X20 SafeIO |
| نظام العنونة | مفتاحان دوّاران سداسيّا عشري |
| جهد الناقل الاسمي | 24 VDC |
| حمل التلامس المسموح | 10 A (مسار تيار مستمر) |
| استهلاك طاقة الناقل الداخلي | 0.13 W |
| درجة حماية الغلاف | IP20 (وفقًا للمعيار EN 60529) |
| اتجاه التركيب | قضيب DIN أفقي أو رأسي |
| حدود ارتفاع التشغيل | من 0 إلى 2000 m (لا يلزم خفض التصنيف) |
| الوزن | 0.07 kg (وزن الشحن: عبوة بوزن 2.0 kg) |
لماذا تتطلب وحدة السلامة قاعدة ناقل متخصصة مثل X20BM36 بدلًا من X20BM11 القياسية؟
تتميز X20BM36 بفتحات توجيه ميكانيكية فريدة ومسارات توصيل داخلية محسّنة مصممة خصيصًا لوحدات السلامة X20 SafeIO. إضافةً إلى ذلك، تتيح مفاتيح العقدة اليدوية المدمجة إسناد معرّف عقدة سلامة دائم إلى موضع الفتحة الفعلي. ويضمن هذا التصميم احتفاظ حلقة السلامة بمعلمات العنونة المعتمدة عند استبدال وحدة إلكترونية للسلامة أثناء الصيانة، من دون الحاجة إلى إعادة تشغيل البرنامج لإعادة الاعتماد.
هل يمكن تقسيم خط الطاقة الداخلي بقدرة 10 A لعزل مخارج السلامة عن مداخل السلامة؟
لا. إن ناقل طاقة دخل/خرج 24 VDC الداخلي داخل X20BM36 متصل بشكل مستمر للحفاظ على تساوي الجهد عبر جزء الرف. ولإنشاء مناطق طاقة منفصلة أو تنفيذ عزل للطاقة موجّه للسلامة، يجب تركيب وحدة عزل جهد X20 مخصصة أو وحدة إمداد طاقة قبل مجموعة السلامة.
ماذا يحدث إذا تُركت مفاتيح أرقام العقدة الدوّارة على الوضع 0x00؟
يؤدي ضبط كلا المفتاحين السداسيين العشريين على 0x00 إلى تحويل الوحدة إلى وضع العنونة التلقائية الافتراضي. ورغم أن هذا الوضع عملي في مقاطع دخل/خرج القياسية، فإن العديد من تهيئات السلامة الوظيفية المعتمدة تتطلب تحديدًا يدويًا وحتميًا للعقدة. راجع دائمًا دليل تطبيق السلامة لديك لضمان الامتثال لمواصفات مستوى تكامل السلامة (SIL) ذات الصلة.
إشعار التحقق من السلامة: يؤدي تعديل مفاتيح أرقام العقدة الدوّارة إلى تغيير عنوان عتاد عقدة السلامة على شبكة X2X Link. ويجب أن يتبع أي تغيير لهذه المفاتيح اختبار كامل لحلقة سلامة النظام وتحديث سجل التحقق، للتأكد من أن PLC السلامة يطابق الجهاز الفعلي المقصود.
ثبّت قاعدة الناقل X20BM36 بإحكام على قضيب DIN متماثل قياسي بعرض 35 mm. حرّك القاعدة بقوة إلى اليسار لتعشيق موصلات الانزلاق الجانبية المطلية بالذهب بالكامل مع الوحدة السابقة. تأكد من تعشيق لساني القفل البلاستيكيين المدمجين، العلوي والسفلي، مع سماع صوت طقطقة واضح. ستؤدي المحاذاة غير الصحيحة إلى تدهور تلامس الطاقة المستمر بقدرة 10 A، مما يسبب ارتفاعًا حراريًا موضعيًا وانقطاعات مؤقتة في مهلات شبكة السلامة تحت أحمال التشغيل الكاملة.
تتميز الوحدة بدرجة حماية IP20 من النوع المفتوح والآمن للمس عند تركيب وحدة إلكترونية بالكامل. وإذا تعيّن أن تبقى X20BM36 فارغة على قضيب DIN أثناء مراحل تجميع الآلة على دفعات، فركّب غطاء فتحة X20 قياسيًا فوق الأطراف المكشوفة. ويمنع هذا الحاجز الجسيمات الموصلة المحمولة جوًا، وبرادة المعادن، والرطوبة من تلويث نقاط تلامس اللوحة الخلفية والتسبب في حدوث قصر داخل الناقل.
