وحدة مرسل ناقل الربط X2X لنظام B&R X20BT9100 X20

الوصف الفني ودور تمديد الشبكة

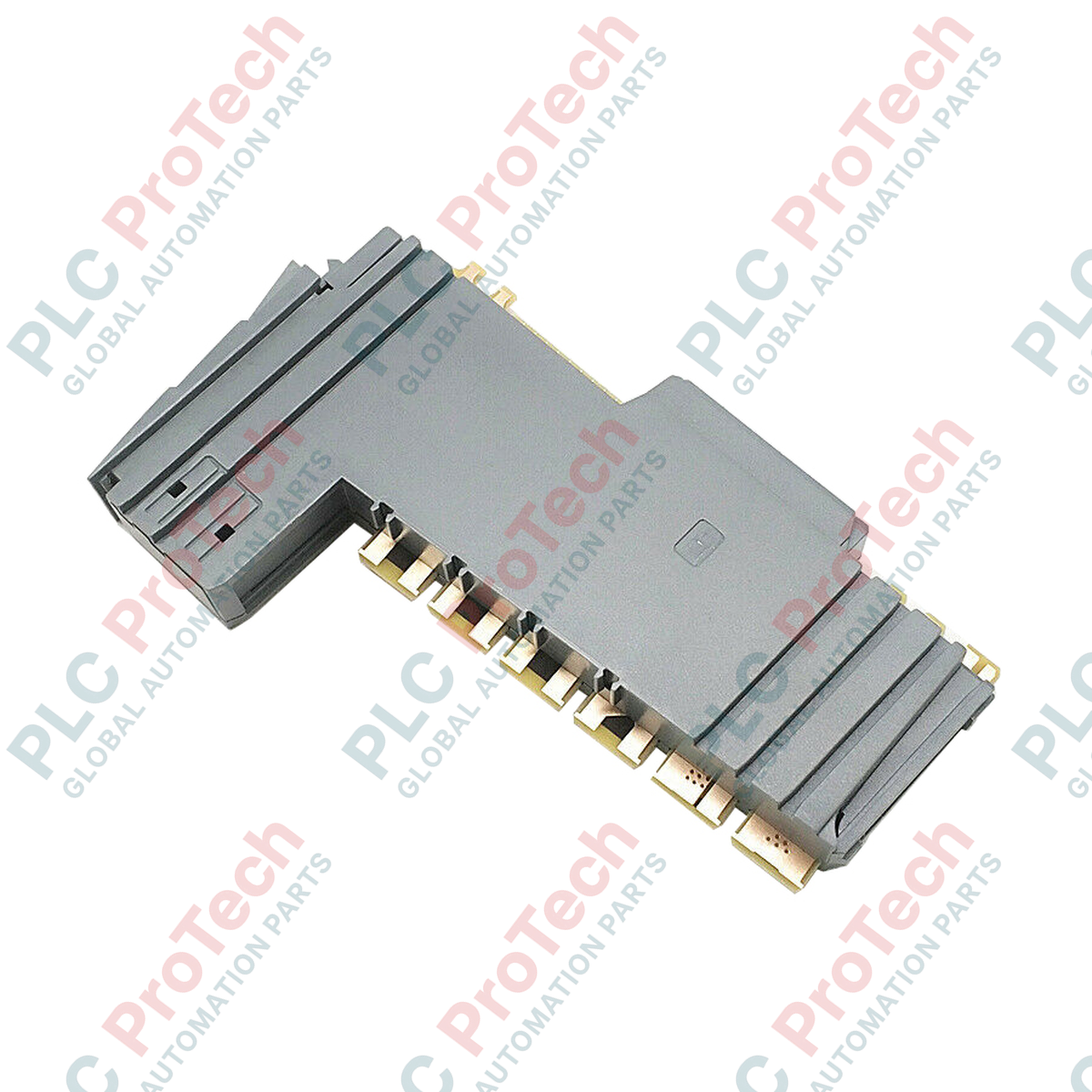

يُعد X20BT9100 (X20BT9100) وحدة إرسال حافلة صناعية مصممة لمنصة نظام B&R X20 عالية الكثافة. تعمل هذه الوحدة كمكرر بيانات عالي السرعة وموصل طاقة، مصممة خصيصًا لتمديد الحدود الفيزيائية لحافلة الواجهة الخلفية المحلية X2X Link عبر تخطيطات الأتمتة الموزعة—مثل تلك الموجودة في خطوط تجميع السيارات متعددة المراحل، ومحطات توزيع المياه البلدية، وخطوط ماكينات التعبئة الكبيرة. عندما يتجاوز الطول الفيزيائي أو الاستهلاك الكلي للتيار لعقدة الإدخال/الإخراج المحلية الحدود الافتراضية لوحدة التحكم الرئيسية، تقوم الوحدة باعتراض تدفق البيانات، وتضخيم إشارات الاتصال، وحقن طاقة مساعدة جديدة لتشغيل الإلكترونيات الداخلية لشرائح الإدخال/الإخراج المتصلة لاحقًا. يضمن دمج هذه الوحدة في هيكل الرف الخاص بك نقل بيانات متزامن عبر خزانات التحكم المنفصلة، ويحافظ على سلامة الإشارة على مسافات طويلة، ويمنع انقطاعات الحافلة غير المتوقعة التي تسبب توقف العمليات.

الهيكل التشغيلي وتوزيع الطاقة

تتصل هذه الوحدة مباشرة بالواجهة الخلفية القياسية X20، وتعمل كبوابة تحول خطوط الاتصال المحلية إلى مقطع ممتد من رابط X2X Link. بالإضافة إلى قدرات تكرار البيانات، تحتوي الوحدة على دوائر توليد طاقة مدمجة مصممة لتوفير طاقة منطقية منخفضة الجهد مستقرة مباشرة لمكونات الحافلة الداخلية للوحدات المجاورة. صُممت للعمل المستمر في بيئات عالية التداخل، وتشمل الوحدة عزلًا جلفانيًا شاملاً بين هيكل الحافلة الداخلي وخط الإمداد الوارد، مما يحمي منطق وحدة المعالجة المركزية الحساسة من ارتفاعات الجهد على جانب الحقل. يتم الحفاظ على المراقبة التشخيصية في الوقت الحقيقي عبر مصفوفة LED مدمجة توفر لفنيي الميدان تحققًا فوريًا وواضحًا عبر ثلاثة معايير حاسمة: وظيفة حافلة X2X النشطة، حالة التشغيل المحلية، وصحة الوحدة العامة.

مقاييس الأداء الفني

الأسئلة الشائعة حول تكامل النظام

متى يكون من الضروري إضافة وحدة إرسال X20BT9100 إلى رف الإدخال/الإخراج X20؟

يجب تركيب وحدة X20BT9100 في حالتين رئيسيتين: أولاً، عندما تتطلب المسافة الفيزيائية بين كتل الإدخال/الإخراج المجاورة تمديد كابل لا يمكن للواجهات الخلفية القياسية دعمه؛ وثانيًا، عندما يتجاوز إجمالي استهلاك التيار للدوائر المنطقية الداخلية للوحدات قدرة وحدة المعالجة المركزية الرئيسية أو وحدة تزويد الطاقة الحالية.

هل تتطلب هذه الوحدة خطوات تكوين منفصلة داخل B&R Automation Studio؟

يجب إدخال الوحدة في شجرة الأجهزة الفيزيائية في الموضع الدقيق الذي تحتله على سكة DIN الفعلية. يتعرف Automation Studio تلقائيًا على دورها كحدود طاقة مقطع ويعدل حسابات ميزانية الطاقة أثناء التجميع للوحدات التالية.

هل يمكن تبديل X20BT9100 أثناء تشغيل شبكة الماكينة الرئيسية؟

نعم، بشرط أن يكون قاعدة كتلة المحطات الأساسية مصنفة لعمليات التبديل الساخن. ومع ذلك، فإن إزالة هذه الوحدة ستقطع كل من توجيه البيانات وطاقة المنطق لجميع شرائح الإدخال/الإخراج التالية في الخط، مما يؤدي إلى دخول تلك القنوات المعتمدة في أوضاع أمان فورية.

إرشادات التشغيل الميداني والسلامة

• تأريض وتغليف كابل مقطع الحافلة: تحمل خطوط رابط X2X Link الممتدة حزم بيانات عالية التردد وتتأثر بالتداخل الكهرومغناطيسي (EMI). يجب استخدام كابلات اتصال ملتوية معزولة معتمدة من B&R. ثبت درع الكابل المضفر بإحكام على قضيب التأريض أو سكة DIN المعدنية عند نقطة دخول الحاوية لمنع الضوضاء الحثية من إفساد تزامن البيانات.

• التحقق من ميزانية الطاقة: قبل بدء التشغيل الأولي، راجع مقاييس استهلاك التيار التراكمي لجميع الوحدات الموضوعة يمين وحدة X20BT9100 داخل تخطيط الهندسة الخاص بك. تأكد من أن الطلب الإجمالي لا يتجاوز الحد الأقصى لتصنيف مزود الطاقة للوحدة لتجنب انقطاعات التيار الزائد أثناء تسلسل تشغيل النظام.

• المحاذاة الميكانيكية والتركيب: أدخل الوحدة عموديًا في قاعدة طرفية X20 المطابقة. اضغط بثبات حتى يتم تثبيت مشابك البلاستيك العلوية والسفلية مع صوت نقرة حاد. قد يؤدي التركيب غير الصحيح إلى مقاومة اتصال متقلبة على دبابيس الواجهة الخلفية، مما يسبب أعطالًا متقطعة في الحافلة وتذبذبًا في الاتصال.
