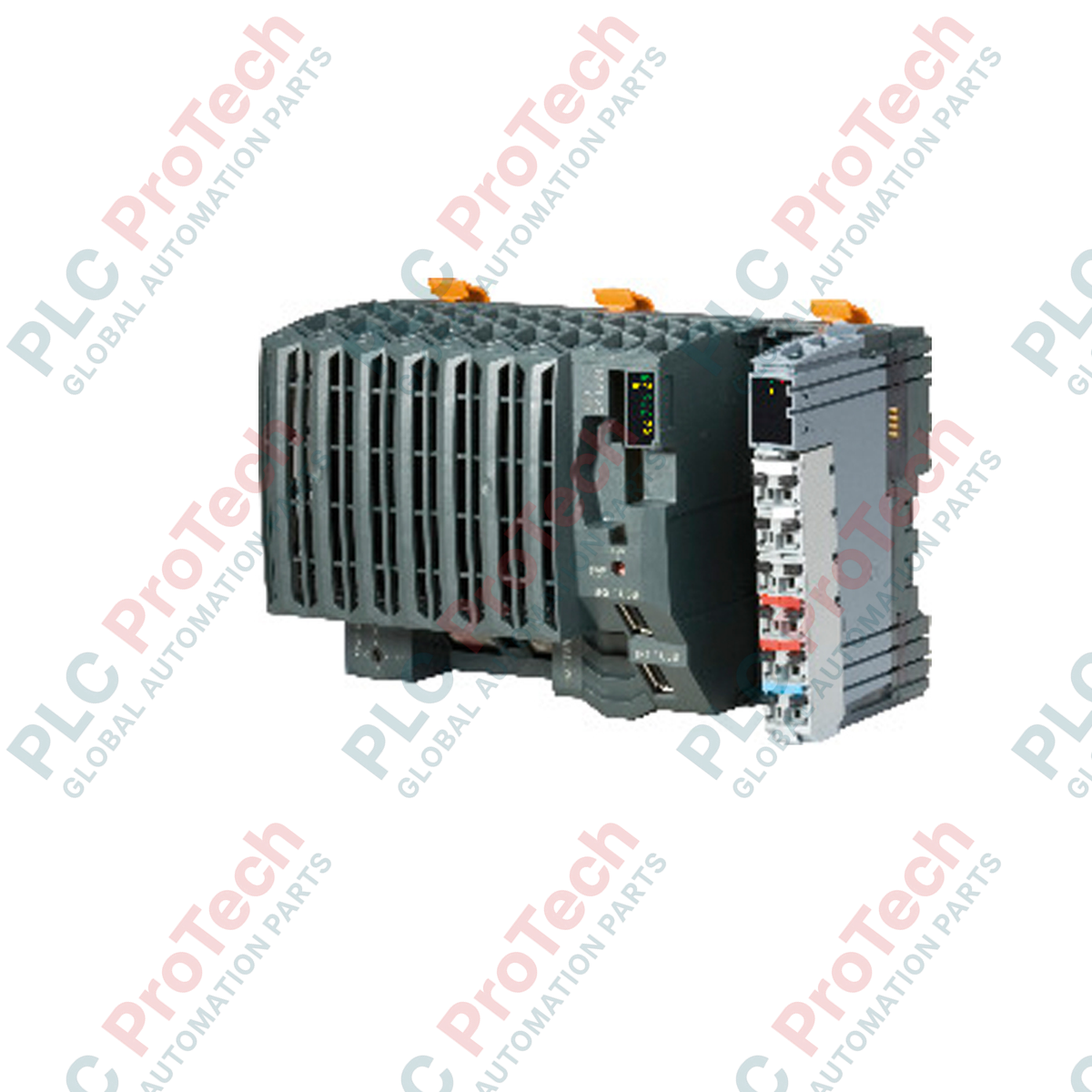

B&R X20CP1584 وحدة معالجة مركزية مدمجة عالية الأداء لنظام X20

نظرة عامة على التحكم المتقدم في العمليات المضمّنة

إن X20CP1584 (X20CP1584) وحدة تحكم صناعية مضمّنة عالية الأداء، طوّرتها شركة B&R للأتمتة الصناعية ضمن بنية التحكم الرائدة لنظام X20. وبفضل نواة حوسبة قوية وواجهات ناقل ميداني أصلية واسعة النطاق، تدير وحدة المعالجة المركزية هذه أتمتة الآلات ذات الحتمية العالية ومزامنة الحركة متعددة المحاور في الوقت الفعلي. وفي تركيبات أرضيات المصانع الصعبة—مثل خطوط بثق البلاستيك عالية السرعة، وخلايا تجميع السيارات المؤتمتة، وآلات تغليف أشباه الموصلات الدقيقة، وشبكات مناولة الخدمات اللوجستية متعددة المستويات—تضمن X20CP1584 استمرارية العمليات بصورة مطلقة وتحدّ من التوقف غير المتوقع بفضل أزمنة دورات المعالجة فائقة السرعة، وبنية التبريد الحراري من دون مروحة، والتشخيصات الشاملة للعتاد. كما يتيح تكوين اللوحة الخلفية المعياري توسعات سلسة لمصفوفات الإدخال والإخراج المحلية أو الموزعة.

مجموعة واجهات الاتصال الأصلية

يضم هيكل وحدة التحكم مجموعة شاملة من واجهات الاتصال العتادية المصممة للشبكات المتوازية والاتصال عبر الناقل الميداني:

• منصة Ethernet: منفذ Ethernet قياسي واحد RJ45 للتكامل مع أنظمة ERP/MES على مستوى المصنع، وتبادل بيانات HMI المحلي، وتشخيصات أدوات البرمجة.

• POWERLINK (V1/V2): منفذ Ethernet واحد حتمي في الوقت الفعلي يدعم بروتوكولي POWERLINK V1/V2، ما يسهّل التحكم المتزامن في الحركة وتحديثات الإدخال والإخراج في أقل من ميلي ثانية.

• ناقل X2X Link: منفذ رئيسي مدمج واحد لـ X2X Link، يوفّر وصلة الناقل الأساسية منخفضة زمن الاستجابة عبر اللوحة الخلفية لشرائح التوسعة المحلية وكتل الإدخال والإخراج اللامركزية البعيدة.

• الدعم التسلسلي ودعم الأجهزة الطرفية: منفذ RS232 واحد لواجهات الأجهزة الطرفية القديمة أو اتصالات المودم، إلى جانب منفذي USB لتحديثات البرامج الثابتة المحلية ومهام التسجيل الخارجية.

المعلمات الهندسية الأساسية

توضح مصفوفة المواصفات التالية الحدود الكهربائية والميكانيكية والتشغيلية الأساسية التي جرى التحقق منها لنشر بنية النظام:

قاعدة المعرفة التقنية والاستفسارات الشائعة

ما الفائدة الوظيفية التي يوفرها تصميم التبريد من دون مروحة في مناطق التصنيع القاسية؟

من خلال الاستغناء عن مروحة تبريد ميكانيكية، تمنع X20CP1584 تراكم الغبار داخلها وتتجنب مخاطر تعطل الأجزاء المتحركة. وتنقل وحدة المعالجة المركزية الحرارة إلى الخارج عبر منظومة مشتت حراري داخلية مصممة للاستفادة من تيارات الهواء بالحمل الحراري الطبيعي. ويقلل هذا التصميم احتياجات الصيانة بدرجة كبيرة، ما يجعل الوحدة مثالية لمناشر الأخشاب ومصانع النسيج ولوحات التحكم المعرضة للاهتزازات العالية.

كيف تبسّط مصابيح LED المدمجة لتشخيص العتاد عملية استكشاف الأعطال وإصلاحها أثناء أعطال العمليات؟

تتضمن اللوحة الأمامية لوحدة المعالجة المركزية مؤشرات تشخيص مخصصة مرتبطة مباشرة بالأنظمة الفرعية الأساسية للعتاد، بما في ذلك وظيفة وحدة المعالجة المركزية، وارتفاع درجة الحرارة، وEthernet، وPOWERLINK، وCompactFlash، وحالة البطارية. وإذا ظهرت حالة ارتفاع في درجة الحرارة أو انخفضت بطارية الساعة في الوقت الفعلي إلى ما دون حد جهد حرج، تحدّث الأجهزة فورًا مصابيح LED الخاصة بالحالة وسجلات أخطاء النظام، ما يتيح لفرق الصيانة تحديد المشكلات قبل حدوث انهيار النظام.

هل يلزم استخدام بطاقة CompactFlash خارجية لتشغيل مشروع التطبيق؟

نعم. لا تحتوي X20CP1584 على مساحة تخزين فلاش داخلية للمستخدم خاصة بمشروع Automation Studio النشط. ويجب إدخال بطاقة CompactFlash صناعية مطابقة من B&R في الفتحة الأمامية لتخزين شفرة منطق الآلة المجمّعة، ومعلمات العتاد، ومصفوفات الوصفات، وملفات تصورات خادم الويب.

إرشادات التشغيل الميداني والسلامة

• خلوصات الإدارة الحرارية للحاوية: ثبّت قاعدة وحدة المعالجة المركزية X20 رأسيًا على سكة DIN صلبة مقاس 35 mm داخل حاوية التحكم الكهربائية. ولضمان المسار الأمثل لتيارات الهواء الحراري بالحمل الحراري عبر قنوات التهوية في الهيكل غير المزود بمروحة، حافظ على خلوص أدنى صارم لا يقل عن 30 mm على كلا الجانبين و50 mm أعلى كتلة الوحدة وأسفلها. واحرص على إبقاء هواء الخزانة الداخلي ضمن حدود المصنع الآمنة.

• تخطيط كابلات POWERLINK في الوقت الفعلي: عند تشغيل واجهة POWERLINK بدورات اتصال أقل من ميلي ثانية، استخدم كابلات Ethernet صناعية مزدوجة التدريع من الفئة 5e (أو أعلى) (SF/UTP). مرّر شبكات البيانات في الوقت الفعلي هذه عبر مسارات أسلاك منفصلة بعيدًا عن كابلات طاقة التيار المتردد عالية التيار، أو مسارات طاقة المحركات، أو أسلاك خرج محركات التردد المتغير (VFD) بمسافة لا تقل عن 200 mm لمنع تداخل الضوضاء الكهرومغناطيسية تمامًا.

• تأريض النظام وصيانة البطارية: صِل سكة DIN المركزية ولوحة التركيب الفرعية مباشرة بقضيب التأريض النحاسي الرئيسي منخفض الممانعة في المنشأة. وعند استبدال وحدة البطارية الاحتياطية، نفّذ عملية التبديل بينما تكون طاقة منطق النظام الرئيسية نشطة، لمنع محو معلمات الساعة في الوقت الفعلي وسجلات الذاكرة المتطايرة المخزنة مؤقتًا داخل وحدة التحكم.
