الشركة المصنعة: B&R
رقم المنتج: X20CP1685
Country of origin:الولايات المتحدة
نوع المنتج: وحدة معالجة مركزية عالية الأداء
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 2000ج
Dimensions: تقريبًا 150 مم × 99 مم × 85 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

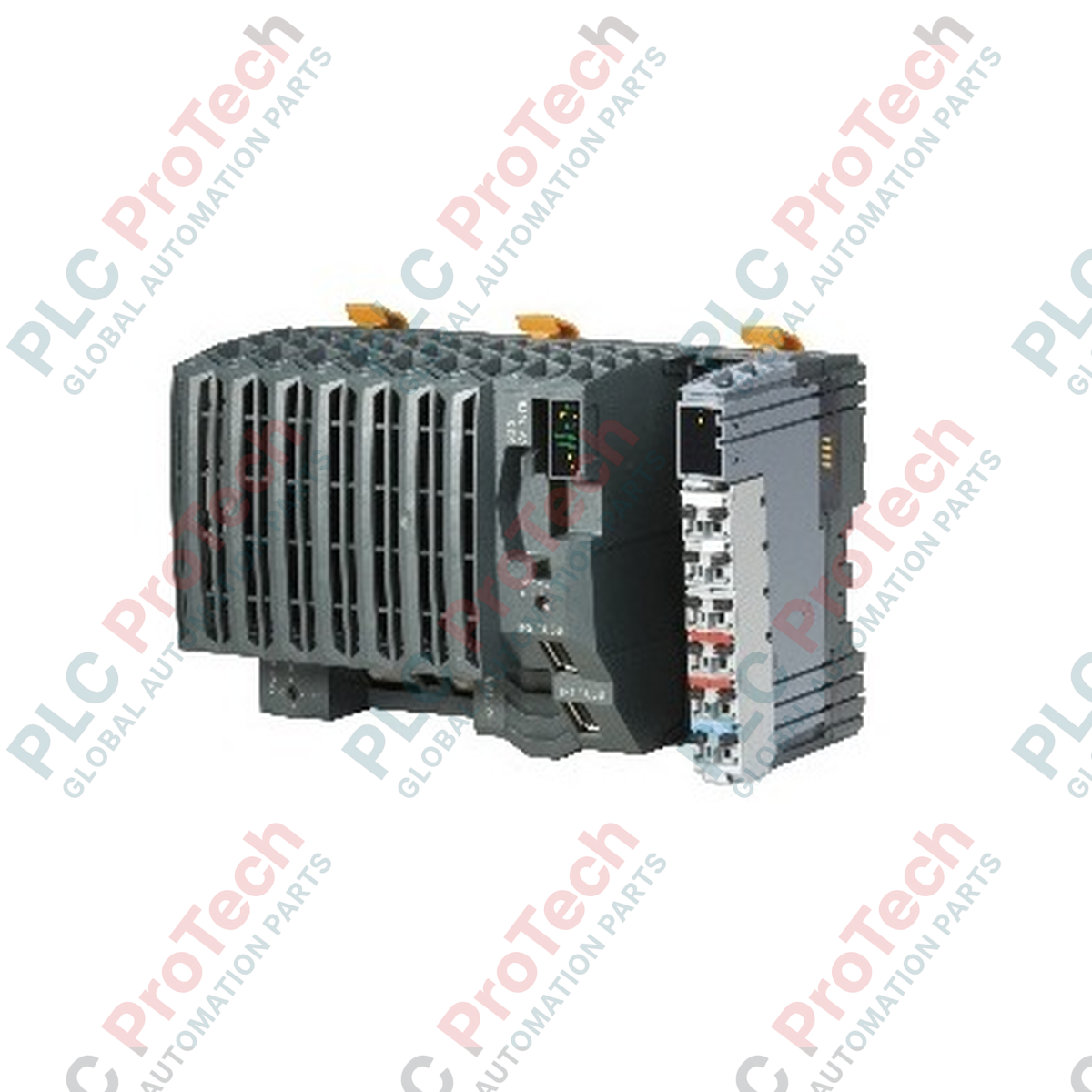

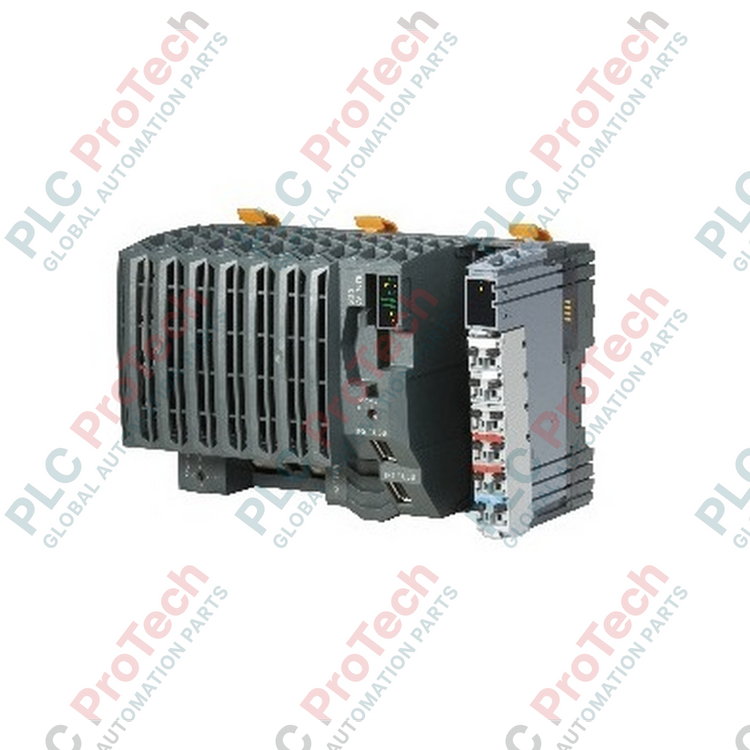

الـ X20CP1685 (X20CP1685) بمثابة محرك معالجة صناعي رائد ضمن منظومة التشغيل الآلي المعيارية B&R X20. وقد صُممت وحدة المعالجة المركزية هذه لقيادة حلقات العمليات عالية السرعة والحسابات الخوارزمية المعقدة، وهي تتفوق في عمليات النشر الحرجة للمهام في قطاعات التصنيع ومحطات الطاقة البحرية ومنشآت تكرير النفط. ومن خلال دمج معالج Intel Atom E3915 يعمل بتردد 800 ميجاهرتز إلى جانب معالج مساعد مخصص للإدخال/الإخراج في الخلفية، تتخلص الوحدة من اختناقات المسح للحفاظ على دورات مهام حتمية بالميكروثانية. ويضمن دمج ذاكرة SRAM المحتفظ بها وتخزين eMMC المتين بقاء متغيرات التشغيل ومصفوفات الوصفات سليمة أثناء تقلبات الشبكة الكهربائية المفاجئة، مما يقلل بدرجة كبيرة من خسائر وقت التوقف في منشآت الإنتاج الآلية.
تعتمد البنية الأساسية للحوسبة على وحدة حساب فاصلة عائمة FPU مدمجة لتوفير عمليات حسابية سريعة بدقة 64 بت للفاصلة العائمة، وهو أمر بالغ الأهمية لمزامنة الحركة المعقدة متعددة المحاور. ويُعد طوبولوجيا الاتصالات محورًا رئيسيًا في وحدة التحكم هذه؛ إذ تتميز بواجهة رئيسية متكاملة لـ POWERLINK V2 تعمل كعقدة إدارة (النوع 4) للتحكم في الشبكات الآنية المتزامنة عبر تسلسل الاستطلاع والاستجابة. وللتكامل الأفقي مع المصنع، يتولى منفذ Ethernet جيجابت منفصل توجيه بيانات SCADA وERP ذات النطاق الترددي العالي بشكل مستقل. ويستخدم توزيع الأجهزة الميدانية ناقل اللوحة الخلفية الرئيسي الخاص بـ X2X Link، الذي يوفر طاقة تصل إلى 7 واط لوحدات الإدخال/الإخراج المحلية مع دعم كامل لتكوينات مصدر التغذية الثانوي المتوازي أو الاحتياطي. وتوفر فتحة معيارية واحدة إمكانات توسعة، مما يتيح للمهندسين إضافة واجهات ناقل ميداني مثل CANopen أو Profibus DP أو DeviceNet دون استبدال وحدة المعالجة المركزية الأساسية.
| المعلمة | تفاصيل المواصفات |
| الطراز | X20CP1685 |
| العلامة التجارية | B&R (الأتمتة) |
| المنشأ | النمسا |
| نوع الوحدة | وحدة المعالجة المركزية (CPU) |
| رمز تعريف B&R | 0xF9EB |
| تقنية المعالج | Intel Atom E3915 (بتردد 800 ميجاهرتز) مع وحدة حساب الفاصلة العائمة FPU |
| ذاكرة النظام | ذاكرة LPDDR4 SDRAM بسعة 512 ميجابايت |
| التخزين المحتفظ به | ذاكرة SRAM بسعة 1 ميجابايت (مخصصة 512 كيلوبايت للمتغيرات المحتفظ بها) |
| ذاكرة فلاش التطبيقات | ذاكرة eMMC بسعة 1 جيجابايت (مدمجة) / فتحة CompactFlash واحدة (خارجية) |
| تصنيف تحمّل ذاكرة الفلاش | إجمالي 40 تيرابايت من وحدات البايت المكتوبة (20,000 دورة محو وكتابة) |
| أقصر مدة لتنفيذ الدورة | 200 ميكروثانية |
| زمن دورة التعليمات | 0.0028 ميكروثانية |
| الناقل التسلسلي (IF1) | منفذ RS232 واحد عبر كتلة أطراف X20TB12 (بحد أقصى 115.2 كيلوبت/ثانية) |
| واجهات الشبكة | منفذ Ethernet جيجابت واحد (IF2)، ومنفذ POWERLINK V2 واحد (IF3) |
| المنافذ الطرفية | منفذا USB 2.0 من النوع A (بحد أقصى 0.5 أمبير لكل منفذ) |
| خرج ناقل اللوحة الخلفية | وحدة التحكم الرئيسية لوصلة X2X، خرج اسمي 7 واط |
| جهد الإدخال الرئيسي | 24 فولت تيار مستمر (النطاق المسموح: من 19.2 إلى 30 فولت تيار مستمر) |
| الحد الأقصى لطاقة الإدخال | 36 واط (وحدة المعالجة المركزية / وصلة X2X) |
| طاقة إدخال مقطع الإدخال/الإخراج | 24 فولت تيار مستمر (حد أقصى لطاقة الإدخال 240 واط، وسعة حمل نقاط التلامس 10 أمبير) |
| العزل الكهربائي | العزل الجلفاني: شبكات Ethernet وPOWERLINK وX2X |
| الأبعاد (W × الارتفاع × العمق) | 150 مم × 99 مم × 85 مم |
| الوزن الصافي | 0.5 كغ |
| وزن الشحن | 2.0 كغ |
| درجة حرارة التشغيل | أفقي: -25 إلى 60 deg C / رأسي: -25 إلى 50 deg C |
| الحماية البيئية | IP20 |
| الشهادة البحرية | معتمد من ABS (المكتب الأمريكي للشحن) |
هل تتضمن حزمة الوحدة وسيط تخزين برنامج نظام التشغيل؟
لا. رغم أن المعالج يتضمن ذاكرة فلاش eMMC مدمجة بسعة 1 GB، فإن نظام الإقلاع الأساسي ومنطق التطبيقات المحلي يتطلبان بطاقة CompactFlash مطابقة. يجب تحديد حجم هذه البطاقة وشراؤها بشكل منفصل وفقًا لمتطلبات تسجيل بيانات وقت تشغيل نظام الأتمتة.
كيف تتعامل وحدة المعالجة المركزية مع تلف الذاكرة الناتج عن التداخل الكهرومغناطيسي أو إشعاع ألفا؟
تتميز بنية LPDDR4 SDRAM بسعة 512 MB بوظيفة كاملة لتصحيح أخطاء الذاكرة (ECC) مطبقة عتاديًا. فهي تكتشف أخطاء الذاكرة ذات البت الواحد وتصححها تلقائيًا في الوقت الفعلي، مما يمنع تلف البيانات وتوقفات وحدة المعالجة المركزية المفاجئة أثناء التشغيل المستمر.
ما نوع المصهر الخارجي الإلزامي لحماية مسارات توزيع الطاقة المدمجة؟
تتميز دوائر منطق وحدة المعالجة المركزية الرئيسية وX2X Link بمصهرات إلكترونية داخلية غير قابلة للاستبدال. ومع ذلك، فإن مسار إمداد طاقة الإدخال/الإخراج للخدمة الشاقة، الذي قد يسحب ما يصل إلى 240 W، يتطلب مصهر خط خارجيًا بطيء الانصهار ومقدرًا بحد أقصى 10 A لحماية نقاط التلامس الطرفية الداخلية من أعطال زيادة التيار.
إدارة الحرارة ومخططات خفض التصنيف: يستخدم X20CP1685 تصميم تبريد بالحمل الحراري دون مروحة. حافظ على مسافة خالية لا تقل عن 30 mm أعلى مجموعة الوحدات وأسفلها لضمان تدفق الهواء دون عوائق. عند التركيب أفقيًا، يجب ألا تتجاوز درجة حرارة الهواء المحيط 60 deg C. بالنسبة إلى تخطيطات سكة DIN الرأسية، يحدد خفض التصنيف الصارم الحد الأقصى لدرجة الحرارة المحيطة عند 50 deg C. عند التشغيل على ارتفاعات تزيد عن 2000 m، طبّق منحنيات خفض درجة الحرارة خطيًا بسبب انخفاض كثافة الهواء.
صيانة البطارية ومعايرة الساعة: تستخدم الساعة الفعلية غير المتطايرة (RTC) خلية ليثيوم داخلية لتخزين البيانات مؤقتًا عند فصل طاقة النظام. توفر البطارية عمرًا تشغيليًا يبلغ 4 سنوات في دورات الحمل المعتادة. إذا ظل نظام التحكم غير مزود بالطاقة عند متوسط درجة حرارة محيطة يبلغ 23 deg C، فاستبدل خلية البطارية كل عامين لمنع فقدان المتغيرات المحتفظ بها. راقب سجلات حالة البطارية عبر برنامج Automation Studio أو مؤشر LED للتشخيص الفيزيائي المدمج.
بروتوكول الحجب والعزل الجلفاني: مع أن دوائر Ethernet وPOWERLINK وX2X Link تتمتع بعزل جلفاني داخلي، يجب إنهاء حواجز جميع كابلات الاتصال عند نقطة دخولها إلى حاوية التحكم باستخدام مشابك تأريض منخفضة المعاوقة. صِل طرف تأريض الأرضي الوظيفي مباشرة بلوحة تثبيت سكة DIN باستخدام شريط نحاسي قصير وسميك لمنع الضوضاء عالية التردد من تعطيل عمليات فئة المهام عالية السرعة البالغة 200 us.
