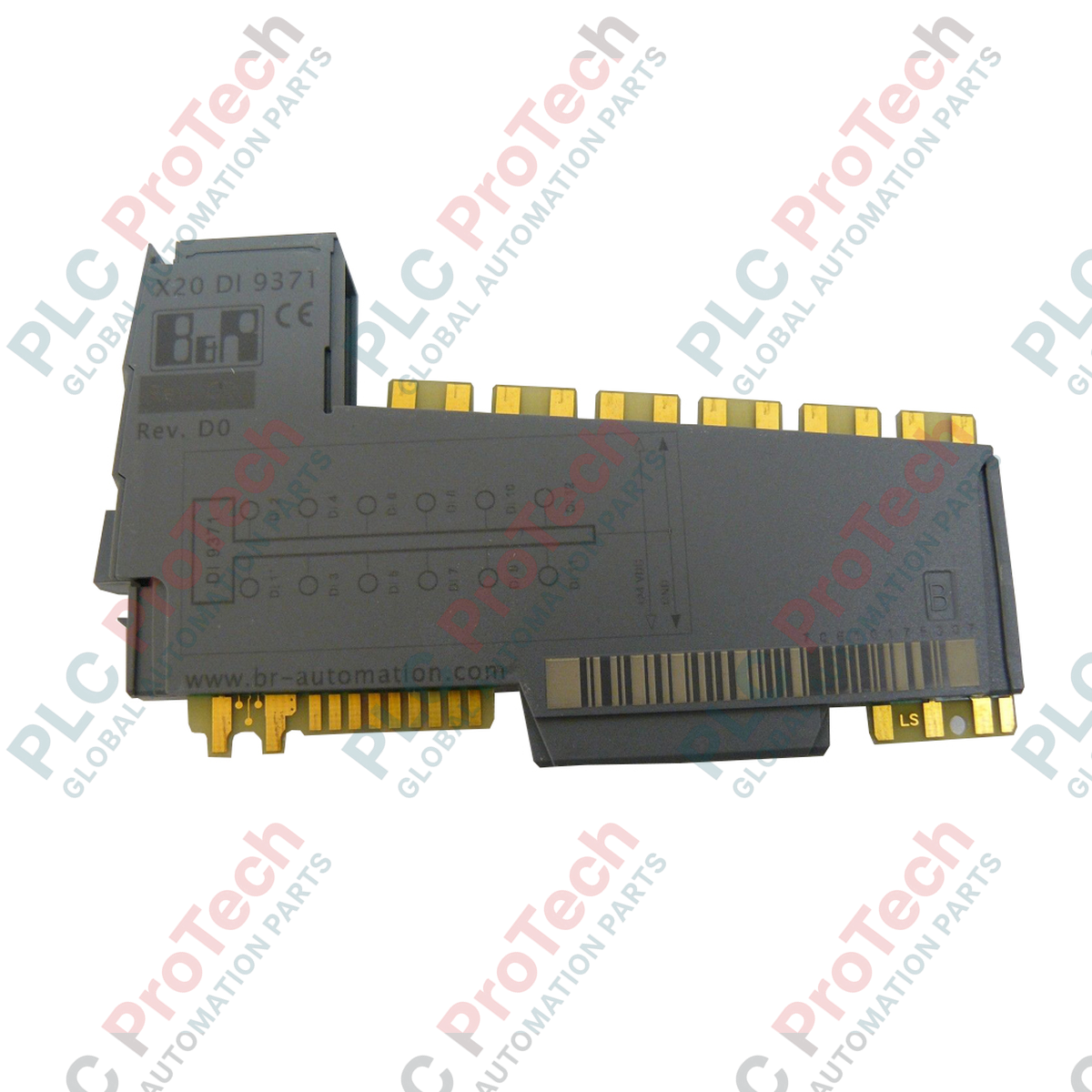

وحدة إدخال رقمية عالية الكثافة B&R X20DI9371 X20

نظرة عامة على مراقبة العمليات

إن B&R X20DI9371 (X20DI9371) عبارة عن وحدة واجهة مستشعرات رقمية عالية الكثافة تضم 12 قناة، ومصممة لمنصة التحكم المعيارية B&R X20. تعمل هذه الوحدة ضمن شبكات الأتمتة عالية الإنتاجية، مثل خطوط الالتقاط الآلية، ومكابس ختم المعادن، وخطوط معالجة الأغذية المستمرة، وتلتقط تغيّرات الحالة على مستوى الأجهزة الميدانية. ومن خلال معالجة بيانات القياس اللحظية الواردة من مستشعرات القرب، ومفاتيح الحدود الآمنة، وأزرار الضغط، تضمن الوحدة نقل الإشارات بسرعة استجابة إلى المعالج المركزي، مما يقلل زمن تأخير حلقة التحكم ويمنع أخطاء توقيت التسلسل.

بنية الدائرة وديناميكيات المرشح

تتميز هذه الوحدة الرقمية بـ12 قناة إدخال مهيأة لطوبولوجيات توصيل أحادية السلك موفرة للمساحة. وقد صُممت بتخطيط دائرة إدخال ساحبة (NPN) متوافق مع معايير EN 61131-2 من النوع 1، حيث تتميز كل قناة بمقاومة إدخال نموذجية قدرها 6.4 kΩ وتسحب تيارًا قدره 3.75 mA عند جهد اسمي يبلغ 24 VDC. ولمنع ارتداد نقاط التلامس الكهربائية والضوضاء الحثية في بيئة العمل، تتضمن الوحدة نظام ترشيح ثنائي المراحل: مرشحًا عتاديًا فائق السرعة يعمل عند ≤100 μs، إلى جانب مرشح برمجي قابل للضبط من 0 إلى 25 ms بزيادات دقيقة قدرها 0.2 ms.

مصفوفة الأداء الفني

الصيانة الصناعية والأسئلة الشائعة

كيف يمكن مسح قناة تُظهر انتقالات إيجابية زائفة في بيئة ذات ضوضاء كهرومغناطيسية مرتفعة؟

افتح نافذة تهيئة الإدخال/الإخراج للوحدة داخل B&R Automation Studio. ارفع زمن المرشح البرمجي الافتراضي البالغ 1 ms بزيادات قدرها 0.2 ms (حتى 25 ms) لحجب ارتفاعات الجهد المستحثة عالية التردد. وإذا استمر التشغيل الزائف، فتحقق من مسار كابل المستشعر ماديًا، وتأكد من توافق مفتاح القرب مع متطلبات واجهة الإدخال الساحبة ذات المقاومة 6.4 kΩ.

هل يمكن توصيل مستشعر قياسي مصدر (PNP) بثلاثة أسلاك مباشرة بوحدة الإدخال هذه؟

لا. تستخدم X20DI9371 تهيئة ساحبة، ما يعني أن طرف الإدخال يتطلب من الجهاز الميداني تبديل الجانب السالب (0 VDC) من الدائرة لتسجيل حالة نشطة. ولن يؤدي توصيل مستشعر PNP مصدر قياسي (يُخرج 24 VDC) مباشرة إلى إكمال مسار الدائرة. استخدم مستشعر NPN أو ركّب مرحلًا وسيطًا خارجيًا لعكس الإشارة.

هل يلزم استخدام توصيلات منفصلة لتوزيع الطاقة في تخطيطات التوصيل أحادية السلك؟

نعم. نظرًا إلى أن التوصيل أحادي السلك يعني أن سلك الإشارة النشطة فقط يعود مباشرة إلى كتلة أطراف الوحدة، يجب تزويد المستشعرات الخارجية بجهد 24 VDC من كتلة توزيع جهد منفصلة، مثل بطاقة توزيع الجهد X20PD الموجودة ضمن مقطع الحامل نفسه.

إرشادات التشغيل الميداني والتوصيلات

• تتبع جهد المرجع المشترك: تأكد من أن مصدر الطاقة الخارجي بجهد 24 VDC الذي يزوّد المستشعرات الميدانية يشترك في مرجع تأريض 0 VDC مع حامل X20. ومن دون مرجع تأريض موحد، لا تتمكن مداخل NPN الساحبة من تشكيل مسار كهربائي مكتمل عائد عبر المقاومة الداخلية البالغة 6.4 kΩ، مما يؤدي إلى حالات إشارة غير مستقرة أو إلى تعطل الإدخال بالكامل.

• عزل الإشارات عالية السرعة: عند استخدام خصائص المرشح العتادي السريع (≤100 μs)، قم بتدريع جميع أسلاك النبضات الواردة. ومرّر خطوط الإشارات الرقمية هذه بعيدًا تمامًا عن خطوط طاقة التيار المتردد ثلاثية الطور وكابلات خرج محركات التردد المتغير، لمنع التداخل المتبادل من توليد عمليات عدّ زائفة للحالات.

• قيود تثبيت الوحدة الطرفية: تأكد من إدراج ملف الطاقة الإجمالي، وتحديدًا استهلاك الناقل البالغ 0.18 W وحمل الإدخال/الإخراج الداخلي البالغ 1.75 W، ضمن الحساب الحراري الإجمالي لمقطع الناقل المحلي. وقبل تثبيت الوحدة على قضيب DIN، تحقق من تطابق ألسنة محاذاة القاعدة بدقة مع الوحدات المجاورة لمنع تشوه المسامير على ناقل اللوحة الخلفية الداخلية.
